DIY台式涡旋曲线锯结构设计

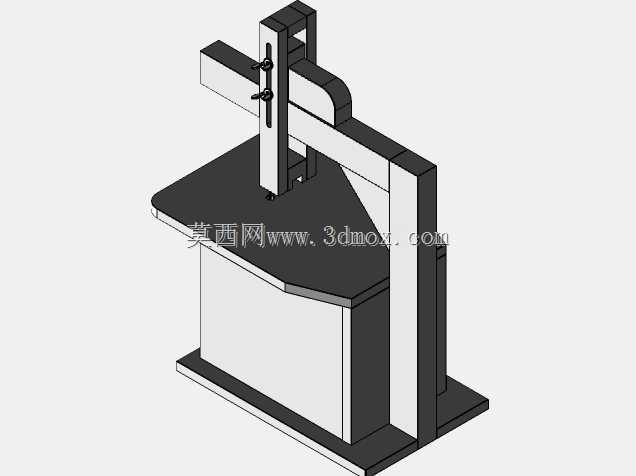

　　这款台式涡旋锯的结构设计，核心面向小型木工工坊、手工模型制作、家装DIY等场景的精细锯切需求，区别于大型工业带锯的厚重结构，整体采用悬臂式C型机架布局，在保证结构刚性的前提下尽可能压缩设备整体占地尺寸，适配小型工作台面的安装使用需求。从实际加工场景来看，这类设备主要用于薄木板、亚克力板、薄铝片等材料的曲线轮廓切割，比如手工皮具的木质模板裁切、建筑模型的构件加工、小型木艺摆件的轮廓成型，相比手持曲线锯，台式结构的锯切路径稳定性更高，加工出的工件边缘毛刺更少，后续打磨工作量可降低40%左右。

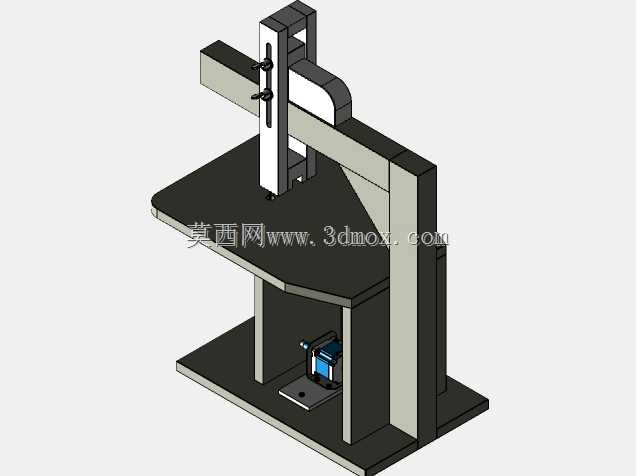

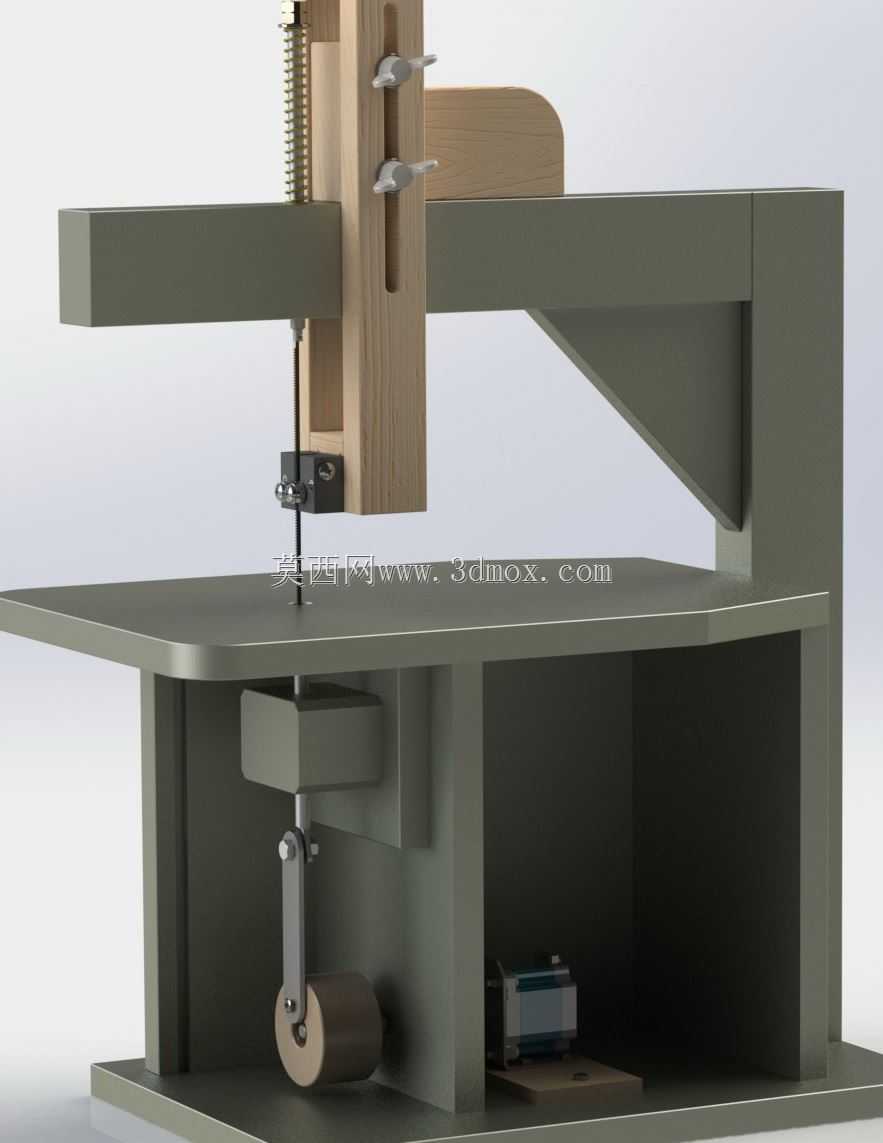

　　设计过程中首先考虑的是锯条的张紧与导向结构，上悬臂端设置了可调式张紧机构，通过快拆旋钮可快速更换不同齿距的锯条，适配不同厚度、不同材质的工件加工，上导向块靠近锯切工作区域设置，可最大限度减少锯条高速往复运动时的侧向摆幅，避免锯切过程中出现锯条跑偏、断条的问题。下传动部分采用曲柄滑块机构将电机的旋转运动转化为锯条的上下往复运动，传动轮做了动平衡处理，降低设备运行时的振动传递到工作台面的幅度，保证锯切过程中工件不会因为振动出现位移。工作台面采用边缘倒圆角的平板结构，台面预留了靠尺安装槽位，可加装角度靠尺实现直边、斜角的定位锯切，工作台下方的机架内部预留了集尘接口安装位，可外接小型集尘设备将锯切产生的木屑、粉尘及时抽走，避免加工区域粉尘堆积影响操作视线。

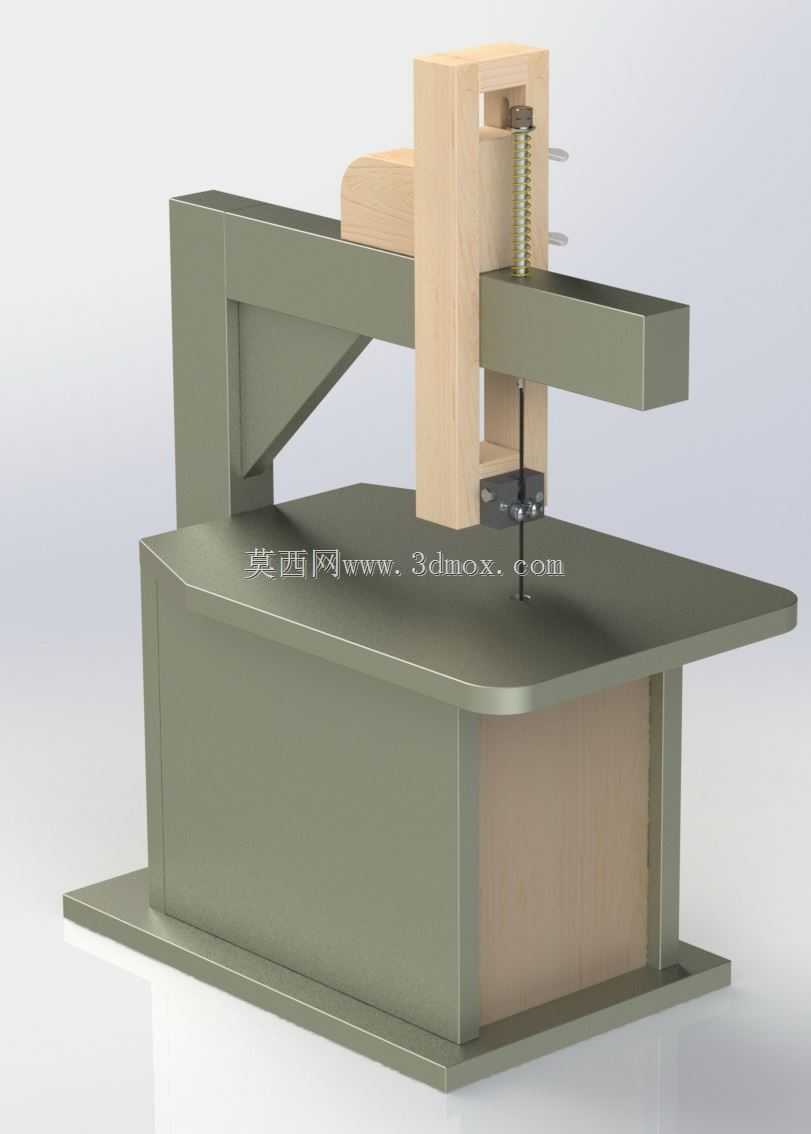

　　从安装边界尺寸来看，设备整体宽度控制在600mm以内，纵深尺寸不超过500mm，整体高度约750mm，可直接放置在常规高度的工作台上使用，不需要额外做地基固定，底部预留了四个螺栓安装孔，可根据使用需求将设备锁紧在工作台面，进一步提升运行稳定性。机架的支撑部分采用箱型焊接结构的设计思路，建模时对悬臂部分做了受力仿真校核，在最大锯切厚度50mm的工况下，悬臂端的形变量控制在0.02mm以内，不会因为长期受力出现机架变形导致的锯切精度下降问题。锯条的行程设置为30mm，往复次数可通过更换不同直径的传动带轮调整，适配软木、硬木、工程塑料等不同材质的切削线速度要求，避免锯条过快磨损或者出现材料烧糊的问题。

　　操作侧的结构设计充分考虑了单人操作的便利性，张紧旋钮、锯条快拆结构都设置在操作人员伸手可及的位置，不需要探身到设备后侧操作，工作台面的镂空落料区尺寸设置为150mm见方，足够容纳大曲率曲线轮廓的工件转动操作，不会因为落料口过小限制工件的转动角度。上悬臂的后侧设置了防护挡板，避免锯条意外断裂时甩出伤人，传动部分全部封闭在机架内部，没有外露的传动部件，操作时不会出现衣物、手套卷入传动结构的安全隐患。整体结构没有采用复杂的异形曲面设计，大部分结构件都可通过常规的板材切割、钻孔、焊接工艺加工完成，适合个人DIY制作或者小批量生产组装，零部件的通用化程度较高，锯条、轴承、紧固件等都采用标准市售配件，后期维护更换不需要定制特殊零件。
