半自动螺钉拧紧配套螺旋送料工作站

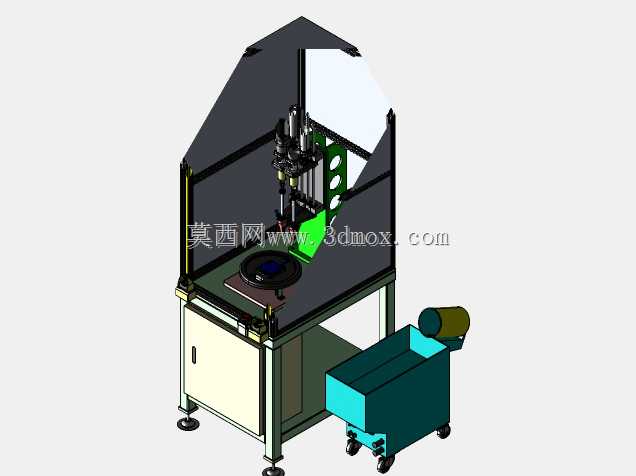

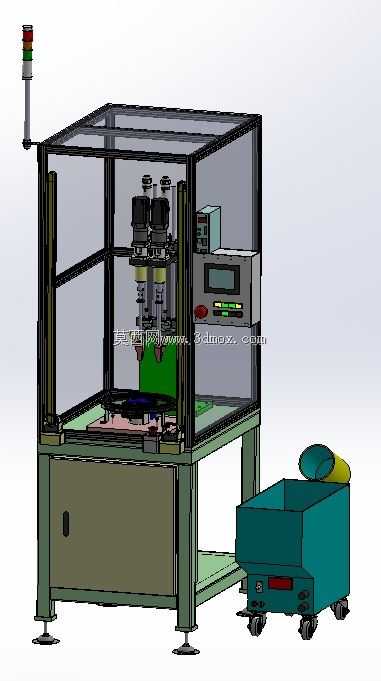

　　这套半自动螺钉拧紧配套螺旋送料的工作站，主要面向中小批量零部件的锁付装配场景，常见于3C电子小壳体、汽配小冲压件、五金组件的装配工位，适配需要人工上下料、设备自动完成锁付工序的半自动化产线布局，相比纯人工锁付能稳定控制锁附扭矩，避免人工操作的滑牙、浮锁问题，相比全自动锁付设备又能降低小批量换型的调试成本，适配多品种小批量的柔性生产需求。设备主体采用铝型材搭建框架，外围加装透明亚克力防护围挡，高度方向预留三色报警灯安装位，整体占地宽度控制在1.2米左右，纵深1.5米，作业面高度匹配常规站立式工位的750mm人体工程学高度，底部配置可调脚杯，可适配地面不平整的车间安装环境，调平后设备运行晃动量控制在0.1mm以内，满足锁付精度要求。

　　设备右侧配套独立的螺旋送料机构，通过振动螺旋轨道将螺钉有序排序输送到锁付头下方，料斗容量可满足单班次2-3小时的螺钉存量，无需频繁补料，料斗底部带脚轮可灵活移位，和主机之间通过快插式送料轨道连接，换型时可快速拆卸更换对应规格的轨道组件。锁付单元采用双轴并行设计，可同时完成两个位置螺钉的锁附作业，锁付头带扭矩反馈模块，锁付到位后自动停止并输出合格信号，扭矩范围可根据螺钉规格在0.5-5N·m区间调整，适配M2-M6规格的常见机牙、自攻螺钉锁付需求。正面操作区配置触控显示屏与实体操作按钮，可设置锁付深度、等待时间、扭矩阈值等参数，急停按钮布置在操作面伸手可及的位置，满足设备安全规范要求。防护围挡采用半封闭设计，正面预留上下料开口，

　　开口处配置安全光栅，当操作人员手部伸入作业区时设备自动暂停锁付动作，避免安全事故。设备下部设置电气安装舱，PLC、伺服驱动器、电源模块等电气元件集中布置在舱内，舱门带锁可避免无关人员触碰，走线全部采用线槽规整布置，强弱电分离减少信号干扰。设计过程中优先考虑了换型便捷性，锁付头的位置可通过X-Y轴的调节滑块快速调整，适配不同工件的螺钉孔位位置，工装夹具采用快换板式设计，更换工件时只需松开锁紧手柄更换对应夹具板即可，单批次换型时间可控制在10分钟以内，无需复杂的参数重置。送料机构的螺旋轨道采用表面硬化处理，长期运行磨损量小，送料准确率可达99.5%以上，避免卡料导致的设备停机，轨道末端带分料机构，每次只送出一颗螺钉到锁付位置，

　　避免叠料导致的锁付故障。设备的气源接口布置在主机后侧底部，适配工厂常规0.5-0.7MPa的压缩空气气源，进气端带调压过滤阀，可过滤气源中的水分与杂质，延长气动元件使用寿命。整体布局将作业区、送料区、电气区做了明确分区，日常维护时可单独打开对应区域的封板进行检修，锁付头的批头采用标准快拆接口，磨损后可快速更换同规格批头，无需特殊工具。在产线布局中，该设备可单独作为一个工位使用，也可和前后段的人工装配台、检测工位通过皮带线衔接，组成半自动化装配线，设备的信号接口预留了通讯端口，可后续接入产线MES系统上传锁付数据，实现锁付参数的可追溯。针对不同的工件特性，锁付路径可通过示教方式快速录入，无需复杂的编程操作，一线操作人员经过简单培训即可完成参数设置与换型操作，降低了设备的使用门槛。
