轻木构架式固定翼航模飞机结构设计

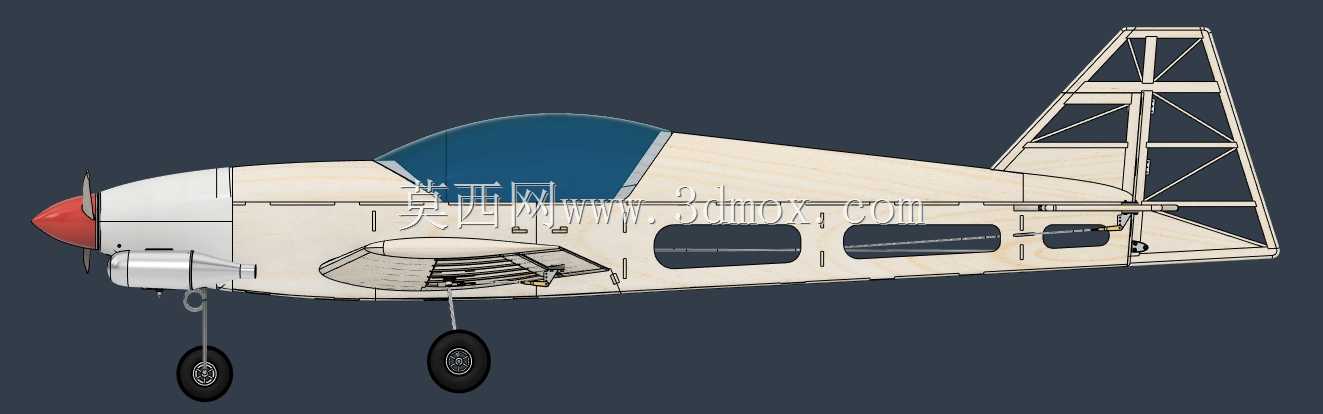

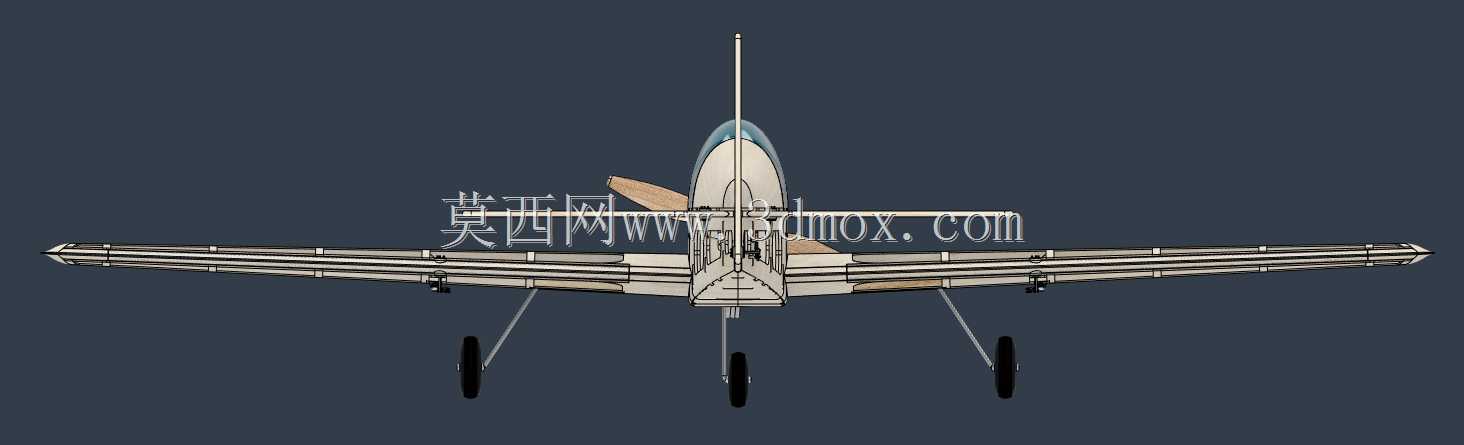

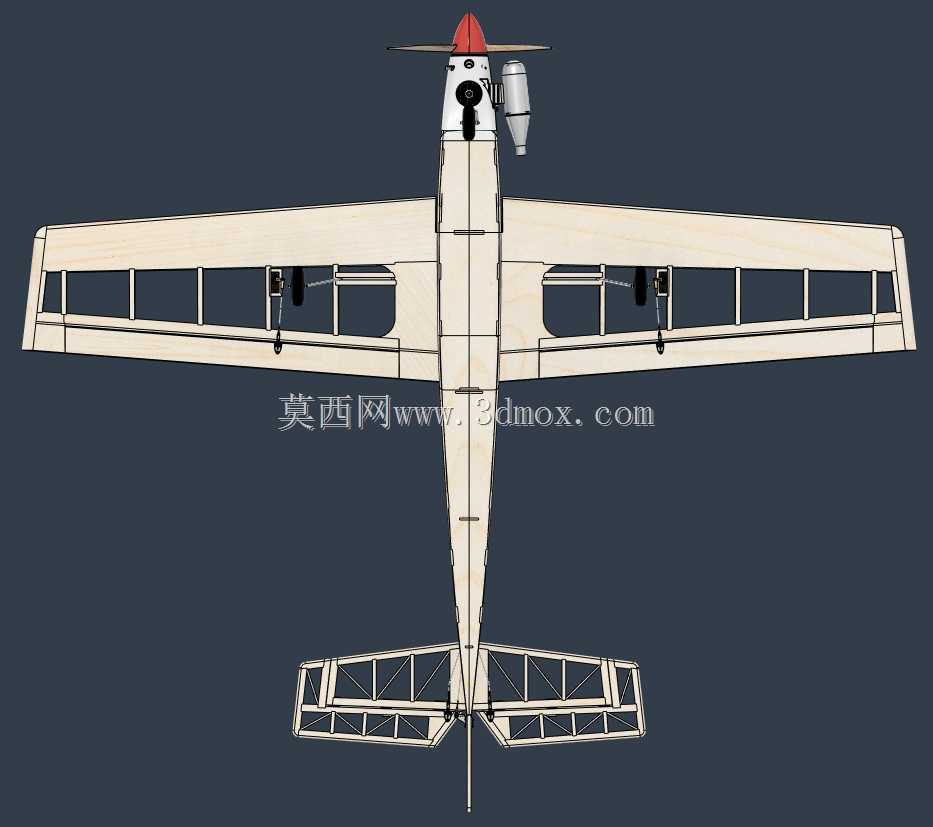

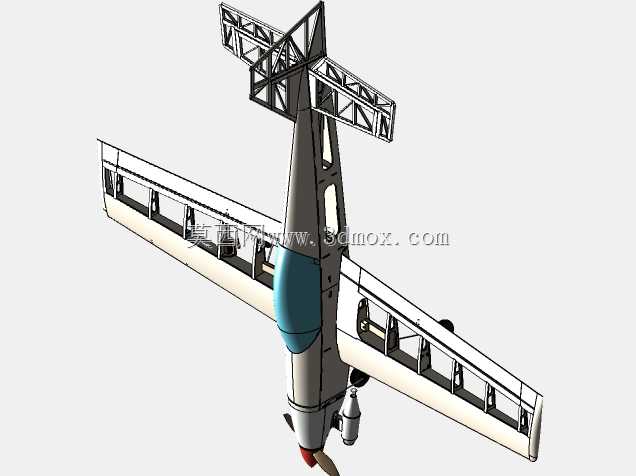

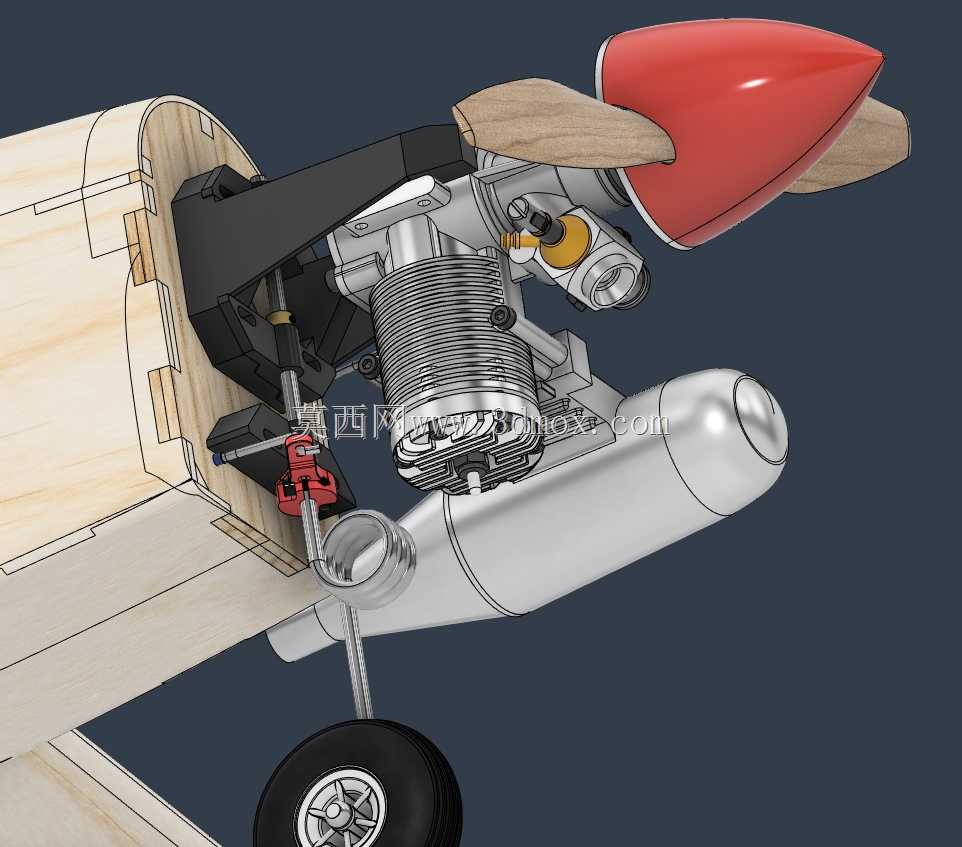

　　该固定翼航模采用经典的上单翼布局，整体以轻木作为核心构架材料，通过切割成型的木片拼接形成桁架式承力结构，这种结构设计在保证机身、机翼整体刚度的前提下，能最大程度降低整机自重，适配小排量动力系统的推力输出需求。从结构细节来看，机翼采用分段式翼肋排布，翼梁沿展向贯通，翼肋上预留的蒙皮粘接定位边，可保证后续蒙皮敷设后翼型精度符合气动设计要求，机翼与机身的连接位置预留了插接安装槽，可实现机翼的快速拆装，方便日常运输与外场调试。机身前段设置有动力安装舱，可适配对应规格的活塞式发动机，安装位预留了发动机固定螺栓孔位与油管路走行空间，同时前段的防火墙结构做了局部加强，可承受发动机运行过程中的振动载荷，避免长期飞行后构架出现松脱开裂问题。

　　座舱位置采用透明件模拟真机座舱盖，既还原了真机的外观特征，也可在该位置放置配重调整整机重心，保证飞行时的纵向稳定性。尾翼部分同样采用轻木桁架结构，平尾与垂尾的舵面预留了舵机连杆的走行通道，可适配标准规格的航模舵机安装，舵面的铰接位置设计有嵌入式的合页安装位，保证舵面偏转时的活动间隙符合操控精度要求。起落架采用后三点式布局，主起落架安装在机翼根部下方的加强框位置，采用金属丝弯折成型的起落架支架搭配小型橡胶机轮，可承受降落时的冲击载荷，尾轮安装在机身尾部下方，与方向舵联动实现地面滑行时的转向控制。整机的构架拼接处均设计有定位止口，组装时可通过木胶快速粘接定位，不需要复杂的工装夹具即可完成总装，各部件的外形尺寸经过适配优化，

　　既满足飞行时的气动效率要求，也兼顾了日常存放、运输的尺寸边界，外场携带时可将机翼、尾翼快速拆解后放入常规航模收纳包，不需要定制超大尺寸的运输箱。在实际航模运动场景中，该机型可作为中级飞手的特技练习机型，构架式的结构在发生轻微碰撞时，可通过局部更换损坏的木片完成修复，相比整体泡沫或复合材料机身的机型，维修成本更低，维护操作更简便，同时轻木构架的外露结构也方便飞手在日常调试时检查内部舵机、连杆、动力系统的工作状态，及时排查松动、干涉等潜在故障隐患。
