轧制用表面硬化滚子组件结构设计

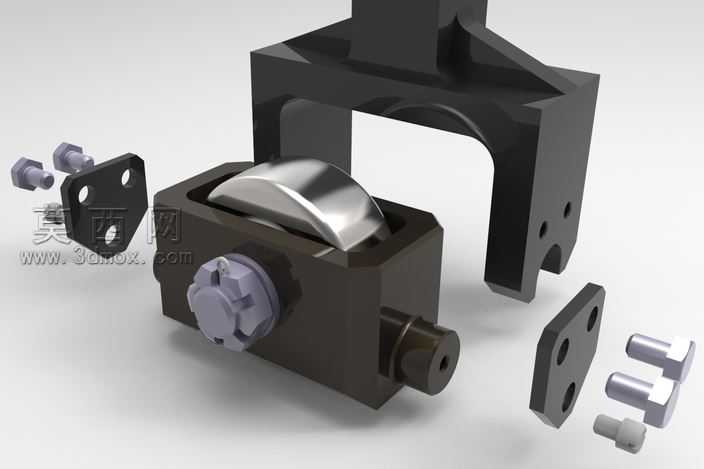

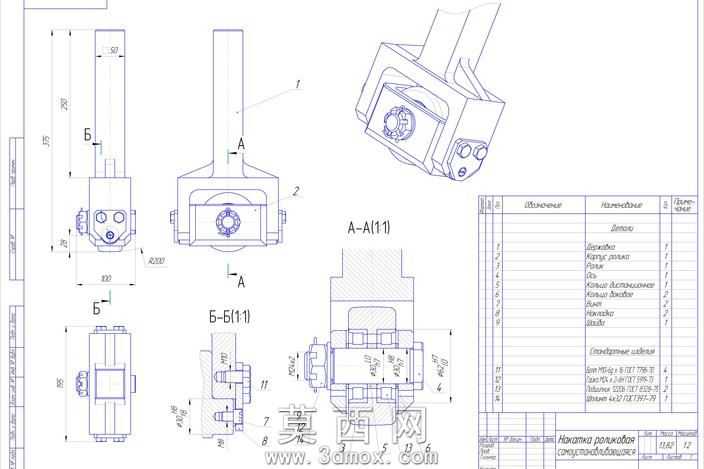

本作品为轧制加工场景专用的滚子承载组件三维建模成果，建模阶段以实际轧制工况的载荷需求为核心依据，先完成整体功能框架的拆解规划，将整套组件划分为C型安装支架、滚子容纳基座、硬化工作滚子、侧部密封端盖、锁紧调节旋钮、连接紧固件六大功能模块，逐一完成各零件的参数化建模，保证各配合位置的尺寸公差预留符合机械装配的实际要求。建模过程中对核心工作滚子的曲面轮廓做了精准优化，确保其工作面的圆弧过渡完全匹配轧制加工的接触受力需求，避免应力集中导致的零件过早损耗；基座部分采用一体式腔体结构设计，既为滚子提供稳定的转动容纳空间，也预留了锁紧调节结构的安装位，可通过端部的旋钮结构调整滚子的装配预紧力，适配不同轧制压力的作业需求。渲染阶段针对不同零件的材质特性做了区分处理：核心工作滚子赋予高抛光金属材质，模拟其经过表面硬化处理后的高硬度、低粗糙度的金属质感，还原硬化层致密光亮的表面特征；基座与安装支架采用哑光发黑的结构钢材质，表现工装主体厚重耐磨的结构属性；紧固件、调节旋钮等附属零件根据其加工工艺分别赋予镀锌亮面金属、磨砂工程塑料等差异化材质，提升整体装配体的视觉层次感。结构设计上充分考虑了实际使用的拆装维护需求，侧端盖采用双螺栓固定的方式，无需拆解整体支架即可完成滚子的更换与维护；C型支架的安装孔位做了沉头处理，保证紧固件安装后不会突出安装面，避免对轧制送料过程造成干涉；各零件的棱边均做了合理的倒角与圆角处理，既消除加工过程中的应力集中隐患，也避免装配过程中尖锐棱边造成的操作划伤。整套模型的装配逻辑完全遵循实际机械装配流程，所有配合关系均做了对应的约束设置，可直接用于装配干涉检查、工程图导出以及后续的加工工艺模拟，能够为轧制类工装的设计优化提供直观的三维参考，也可作为机械结构教学的典型装配案例使用。
