光伏面板自动清洁作业机器人结构

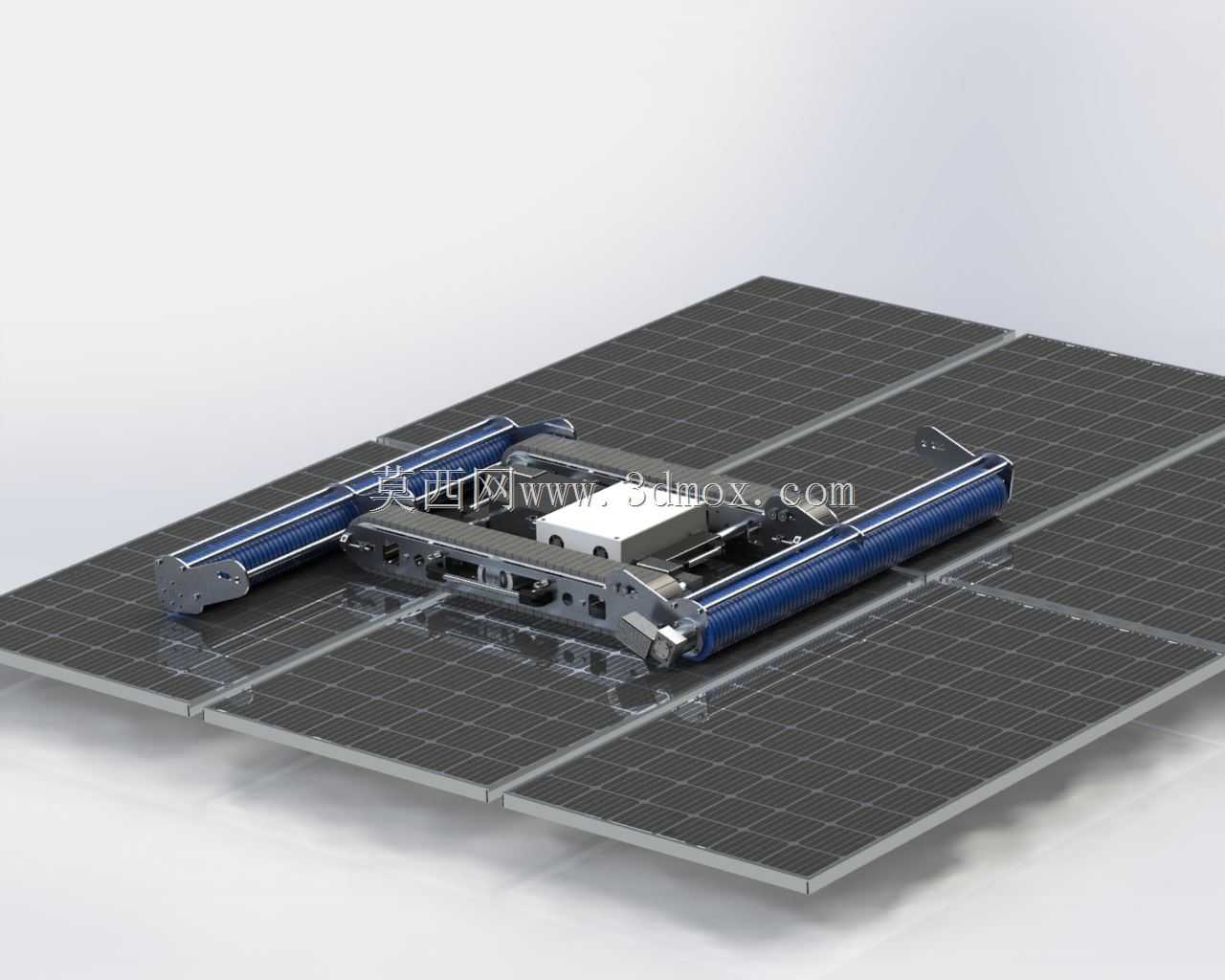

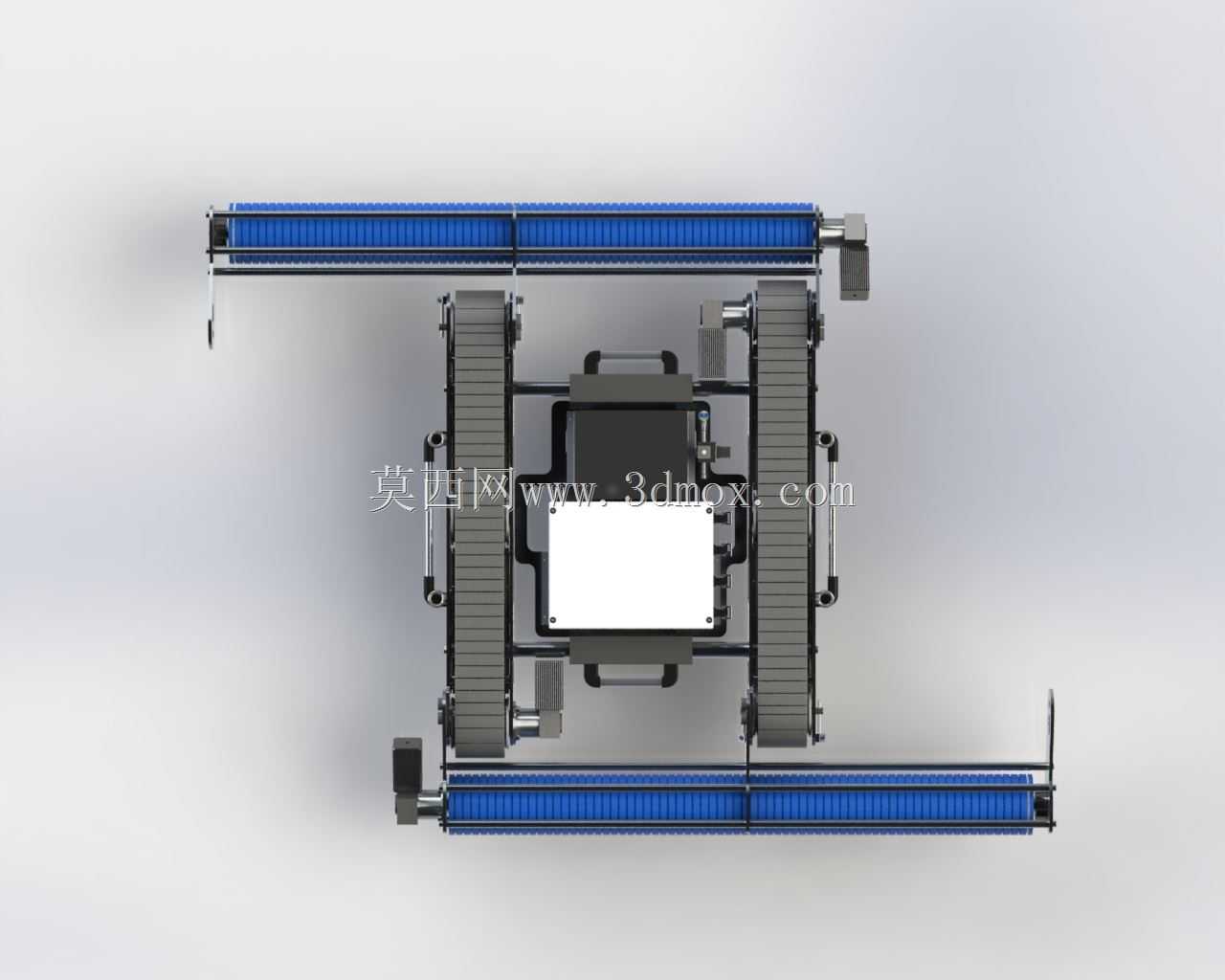

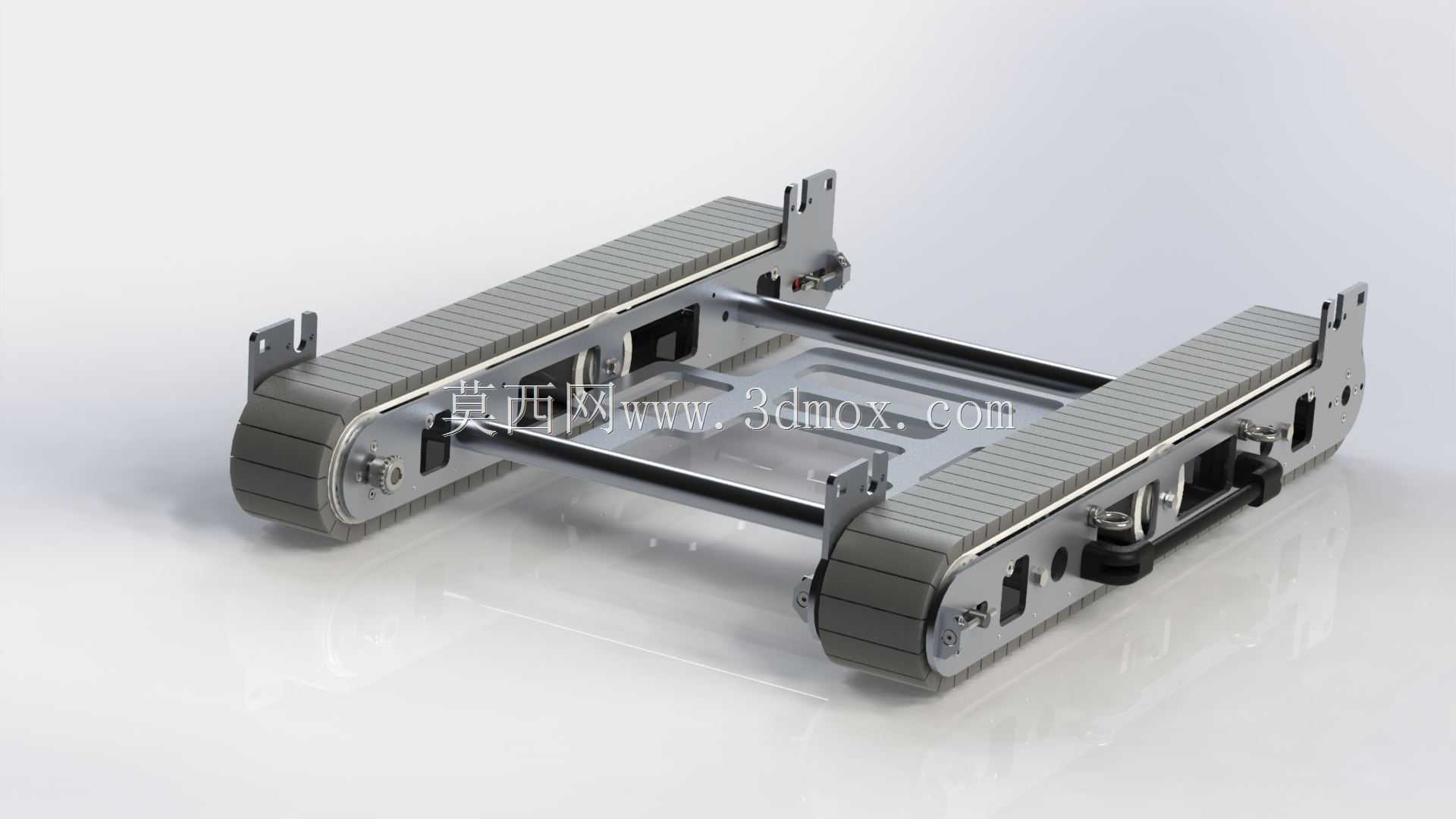

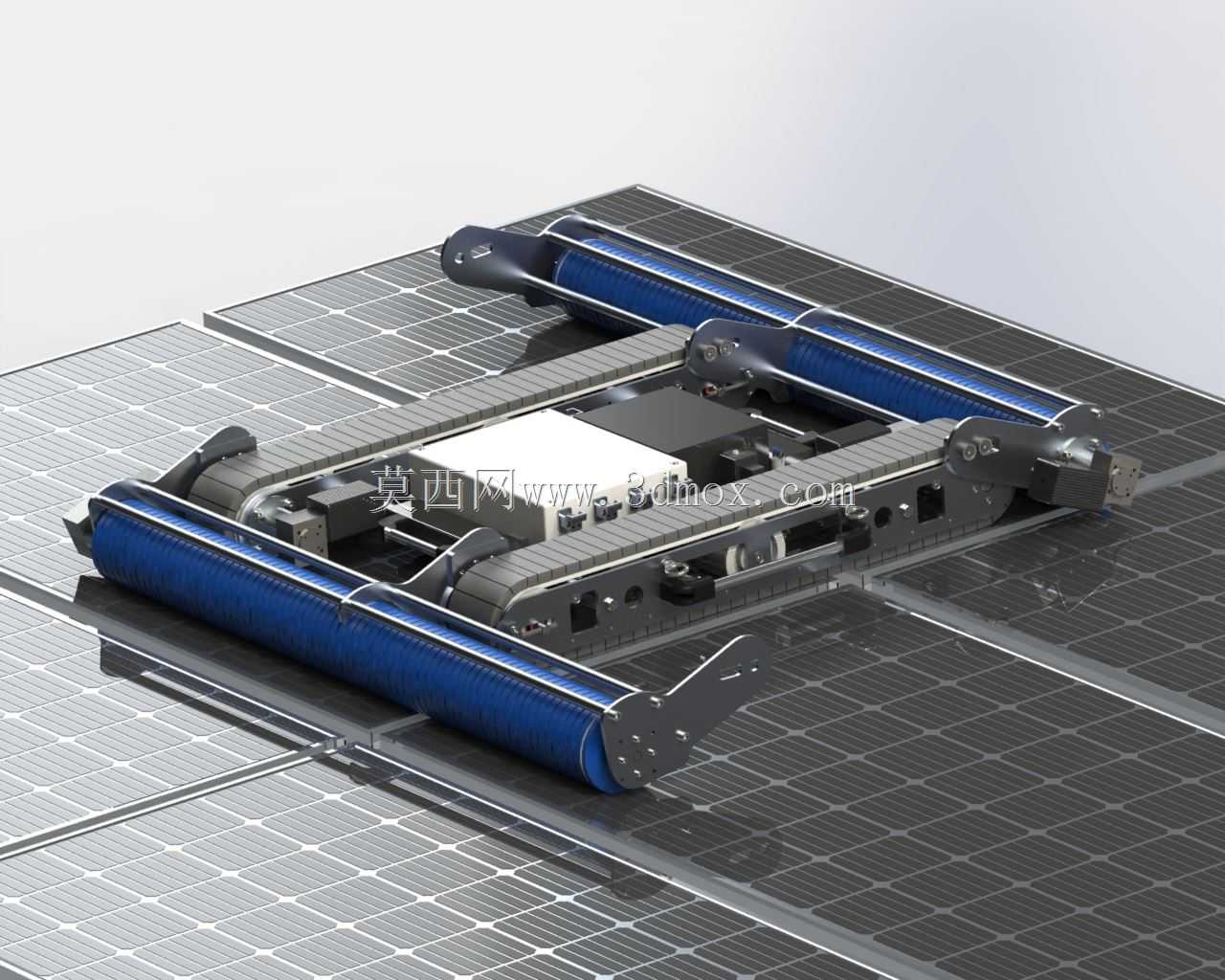

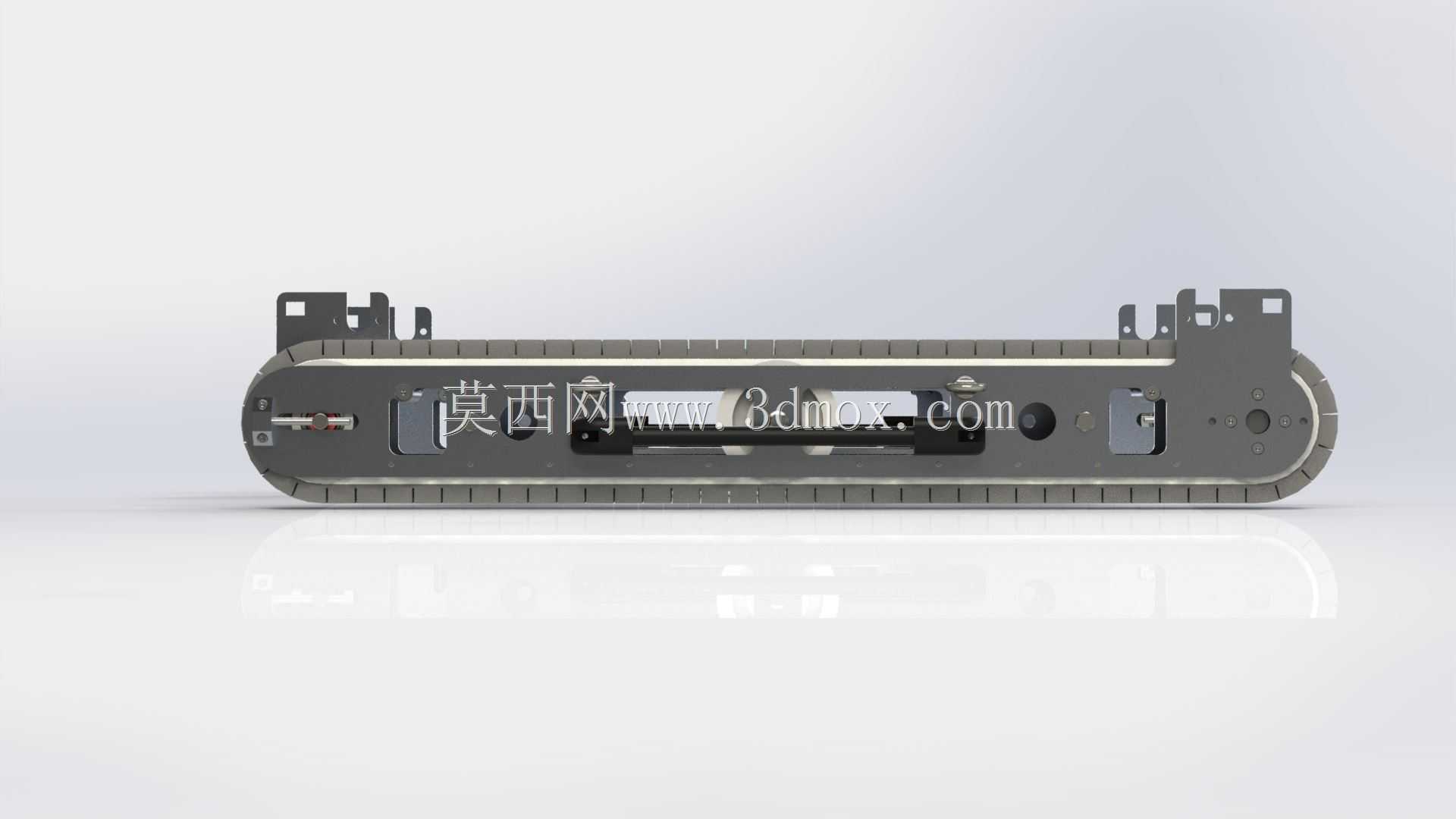

　　分布式光伏电站与集中式光伏场站的运维环节中，光伏面板表面积灰、浮尘、鸟粪等附着物会直接降低光电转换效率，传统人工清洁存在高空作业风险、清洁效率低、用水量大、易刮伤面板钢化玻璃表层等问题，这款跨板式清洁机器人正是针对这类场景开发的专用运维设备。设备采用跨骑式行走布局，行走机构适配常规商用光伏组件的边框尺寸，两侧履带式行走轮贴合组件边框上沿，无需额外铺设轨道即可在连续排布的光伏阵列上自主移动，行走轮表面采用防滑耐候橡胶材质，可适应-20℃到60℃的户外环境温度，避免长期暴晒老化导致的打滑问题，履带的接地压强经过校核，不会对组件铝制边框造成压痕或形变，适配边框厚度30mm到50mm的主流晶硅光伏组件。清洁执行端采用双辊刷结构，

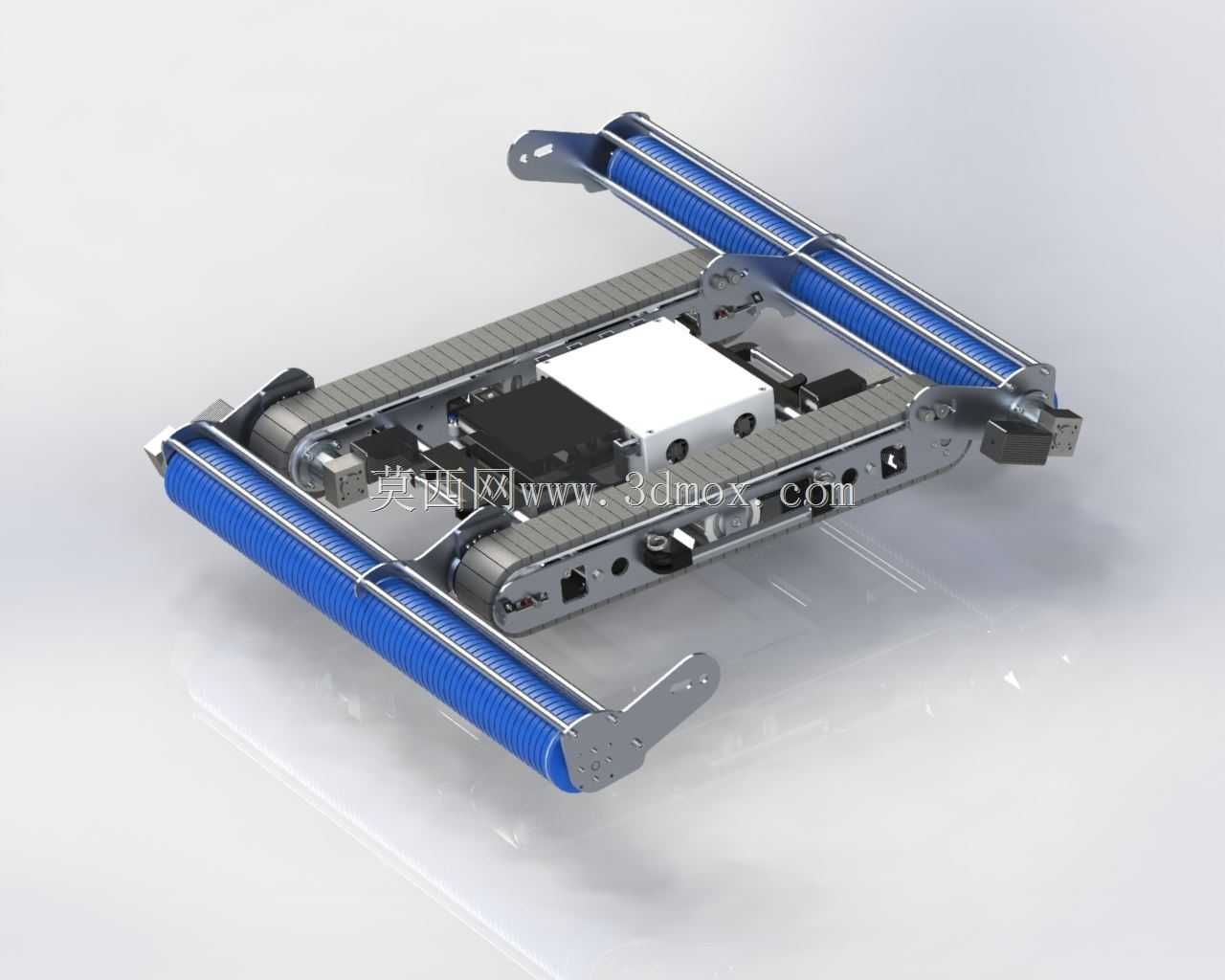

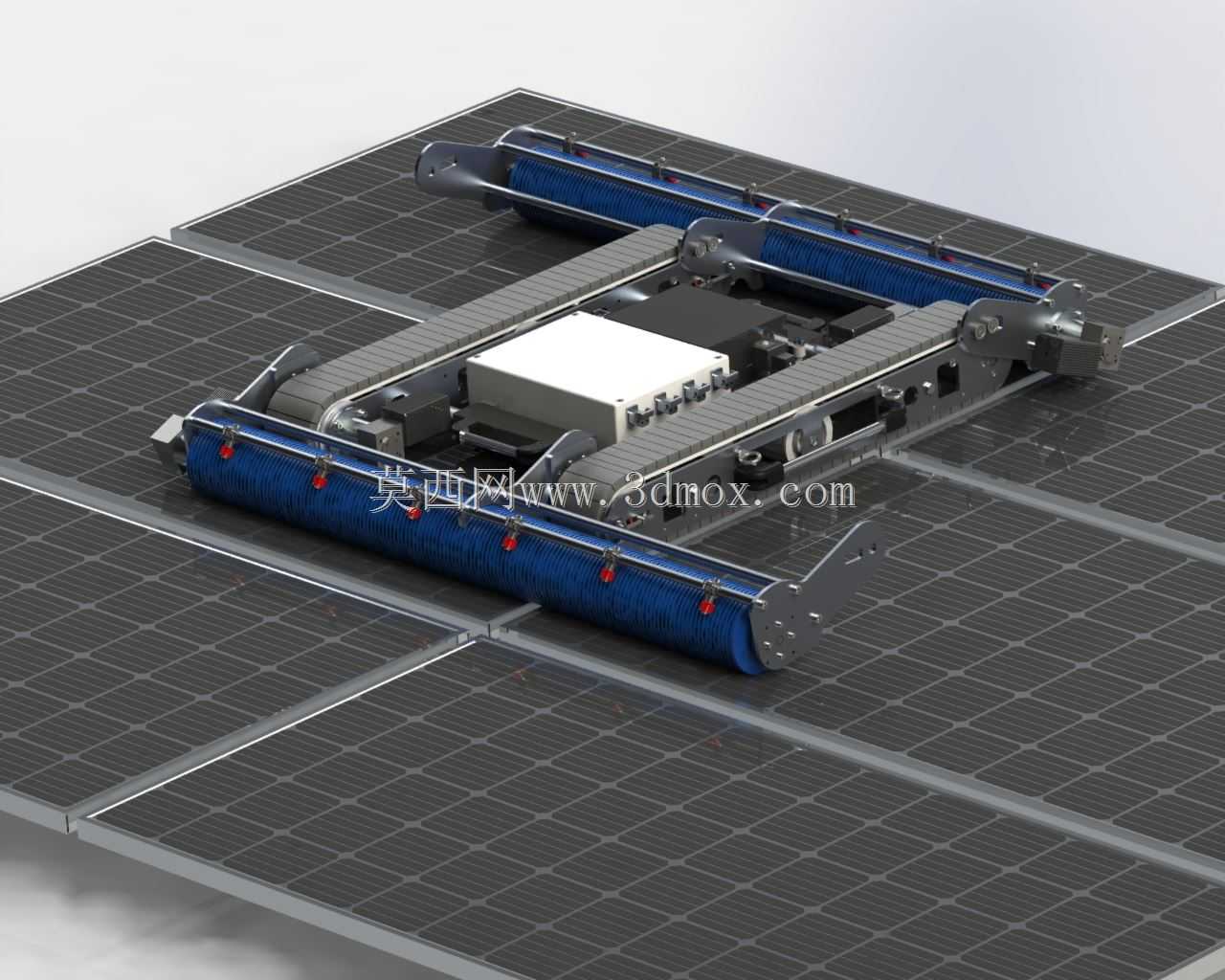

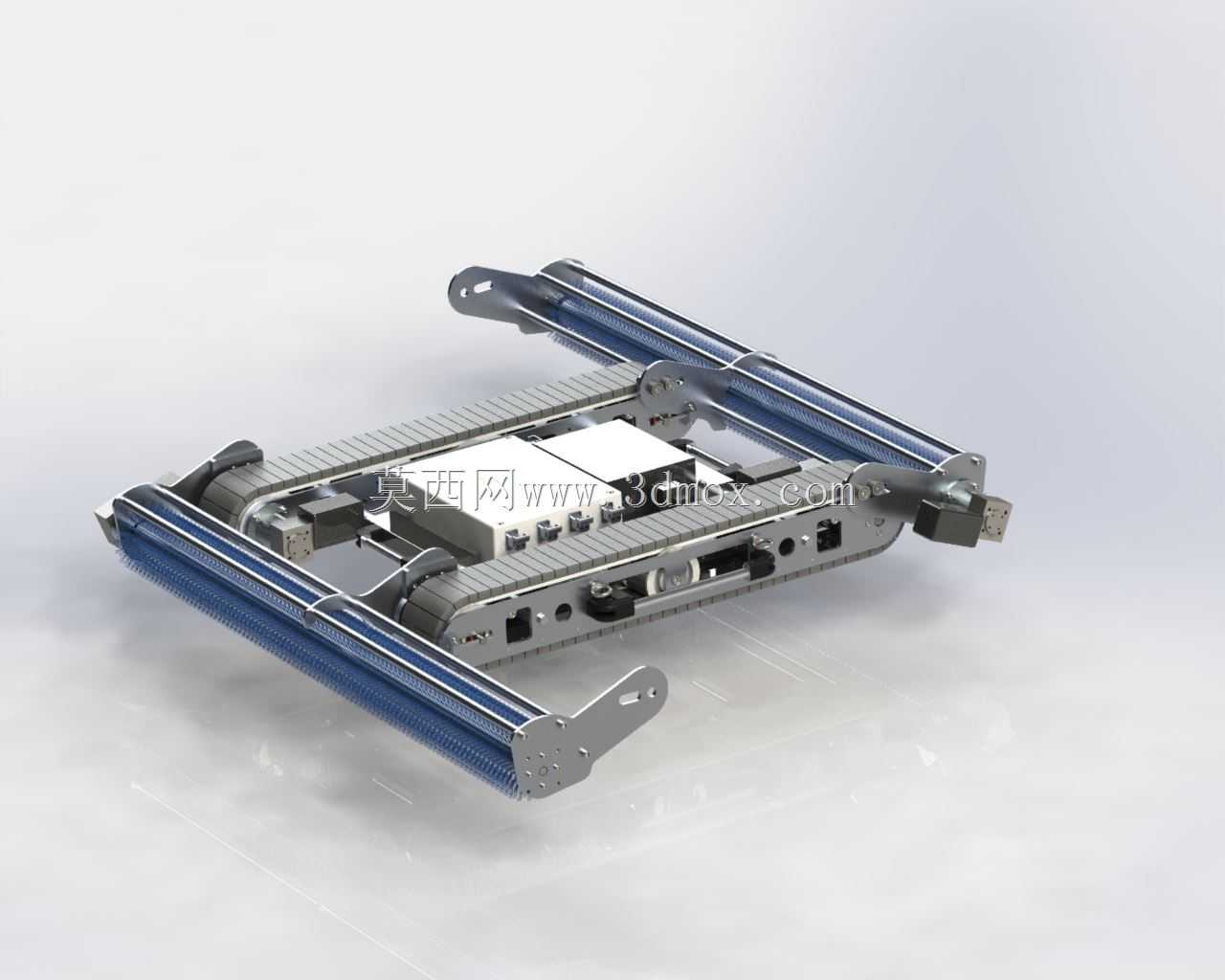

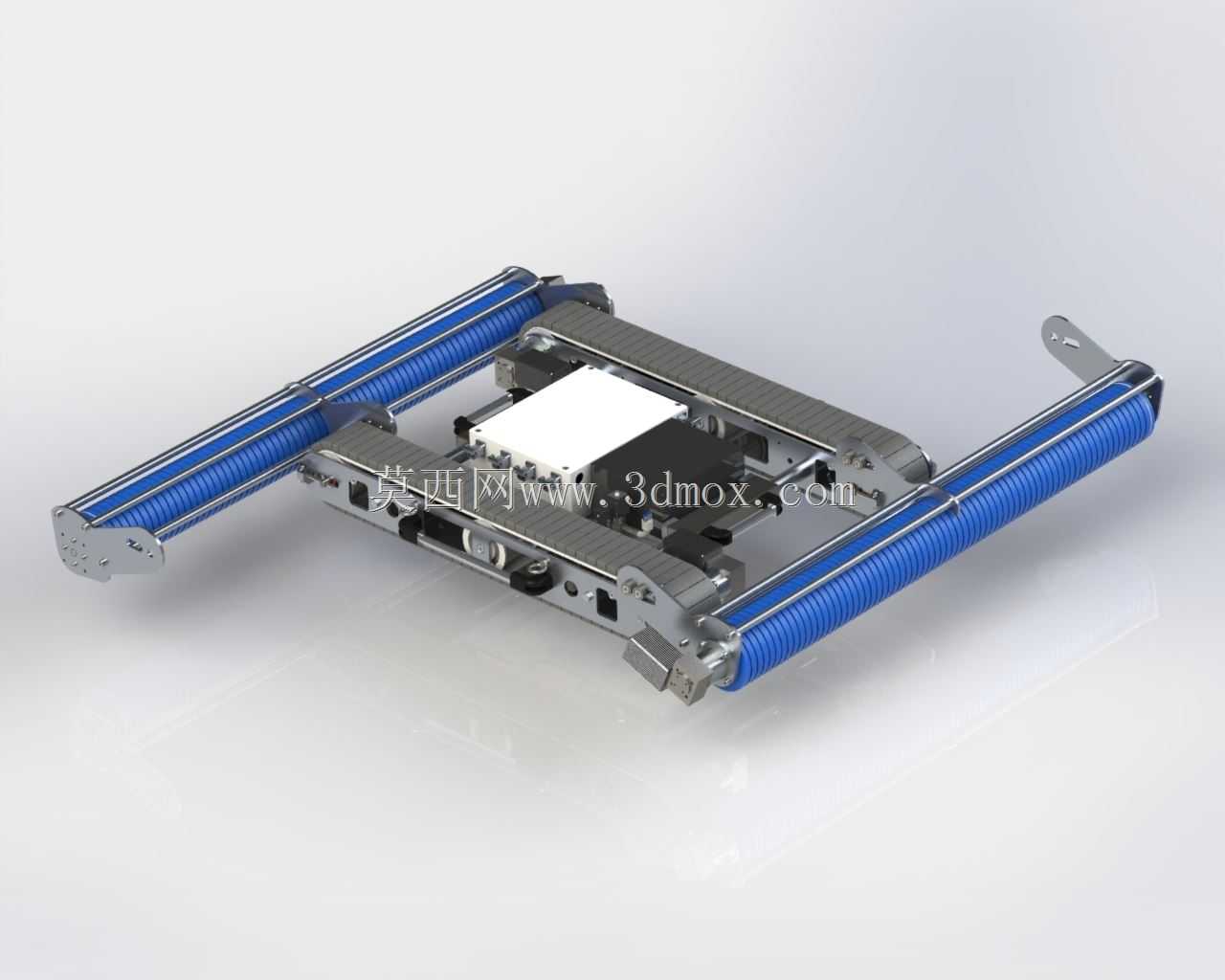

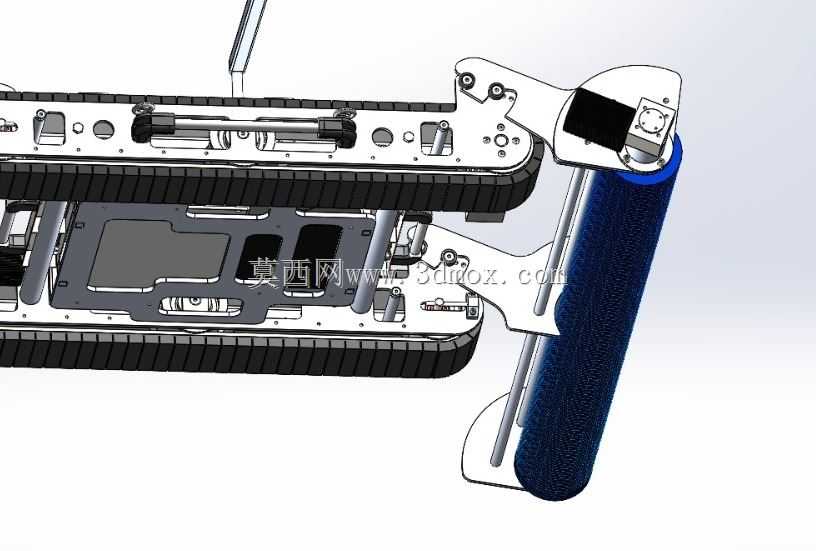

　　前后布置的两组滚刷覆盖设备整个横跨宽度，滚刷刷毛采用混合尼龙丝材质，软硬程度经过多轮测试，既可以有效剥离面板表面的顽固积尘与干结污渍，又不会刮花面板的钢化玻璃表层、损伤减反射膜层，滚刷的转速可根据积尘程度调整，干刷模式下无需用水即可完成日常浮尘清洁，重度积尘或存在干结鸟粪、泥浆残留时，可配套微量喷淋装置，用极少量的水软化污渍后完成清洁，相比人工水洗可减少90%以上的用水量，适合西北缺水地区的光伏场站使用。设备的控制模块集成在机身中部的密封舱内，密封等级达到IP65，可抵御户外降雨、扬尘的侵蚀，舱内集成行走驱动电机、滚刷驱动电机、控制主板与电池模块，整机重心经过配平设计，落在两组行走履带的中心线上，

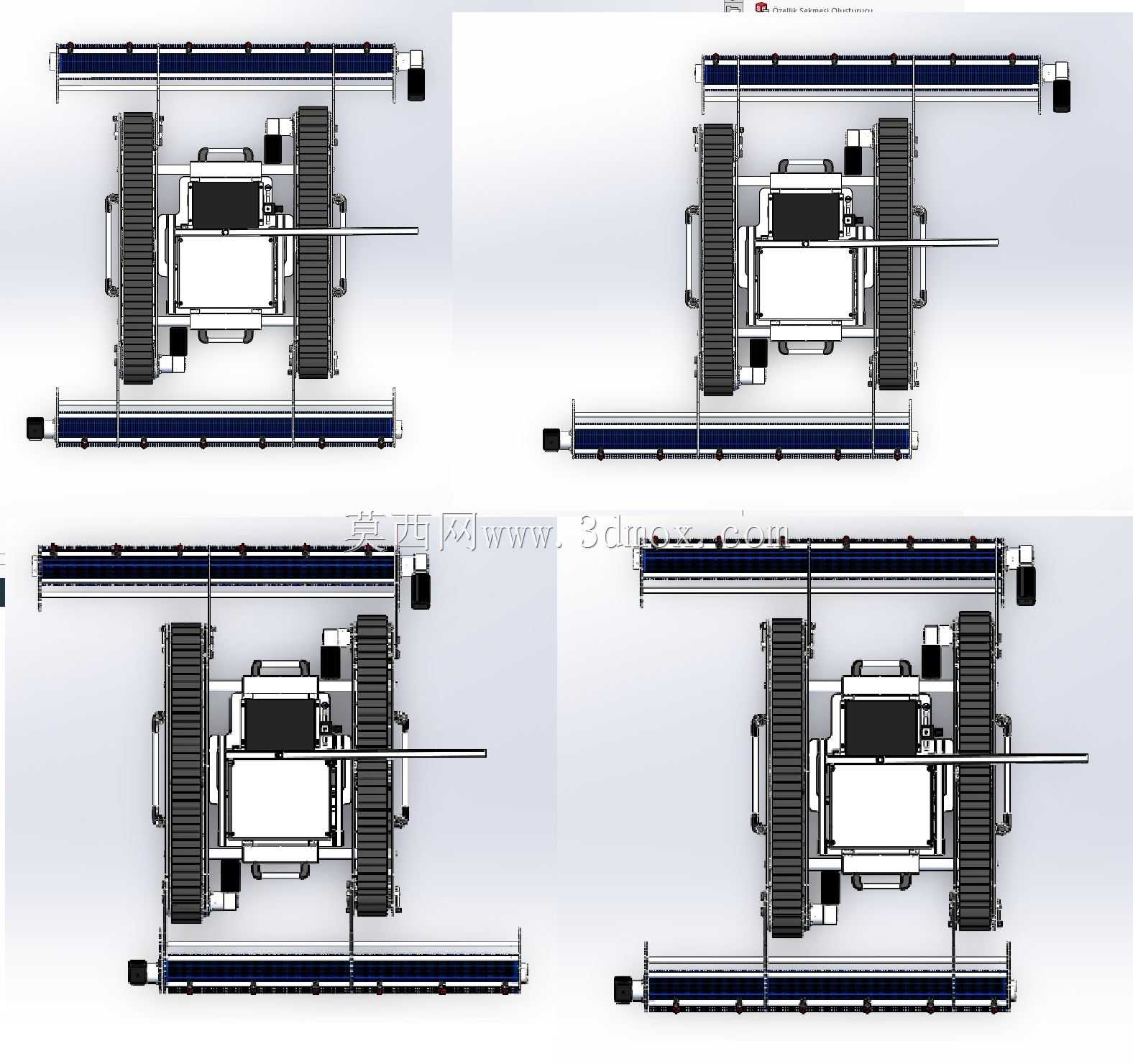

　　在倾斜角度不超过35度的固定倾角光伏阵列上行走时不会发生侧翻，设备的整体宽度适配两块横向拼接的标准60型光伏组件，单次行走即可完成两块面板的清洁作业，行走速度控制在0.2m/s到0.5m/s之间，每小时可清洁超过200平方米的光伏面板，效率是人工清洁的8倍以上。设计过程中重点考虑了设备的越障能力，光伏阵列拼接处存在的高度差、边框接缝处的凸起、局部的小尺寸障碍物都可以通过履带的自适应浮动结构顺利通过，滚刷组件也带有一定的浮动量，可始终贴合面板表面，不会因为面板的微小形变或安装误差出现清洁盲区。机身两端设置有防撞检测传感器，当行走到光伏阵列边缘时会自动停止并转向，避免设备从阵列上坠落，同时支持遥控操作模式，

　　运维人员可在地面通过遥控器控制设备的行走路径、清洁模式，无需爬上光伏支架，大幅降低高空作业的安全风险。设备的整体结构采用模块化设计，滚刷、行走履带、电池模块都可以快速拆卸更换，日常维护无需专业工具，适合场站运维人员快速上手，整机重量控制在25kg以内，单人即可完成搬运与上下阵列的操作，不需要额外的吊装辅助设备。在结构建模过程中，所有运动部件都做了干涉检查，履带的张紧机构采用弹簧自动张紧结构，无需人工频繁调整张紧度，滚刷的传动轴采用防水轴承，避免进水进尘导致的卡滞问题，电池模块采用可拆卸的锂电池包，单块电池可支持连续4小时以上的清洁作业，满足大面积场站的单日运维需求。
