俄制85毫米PG-7高爆反坦克火箭弹结构

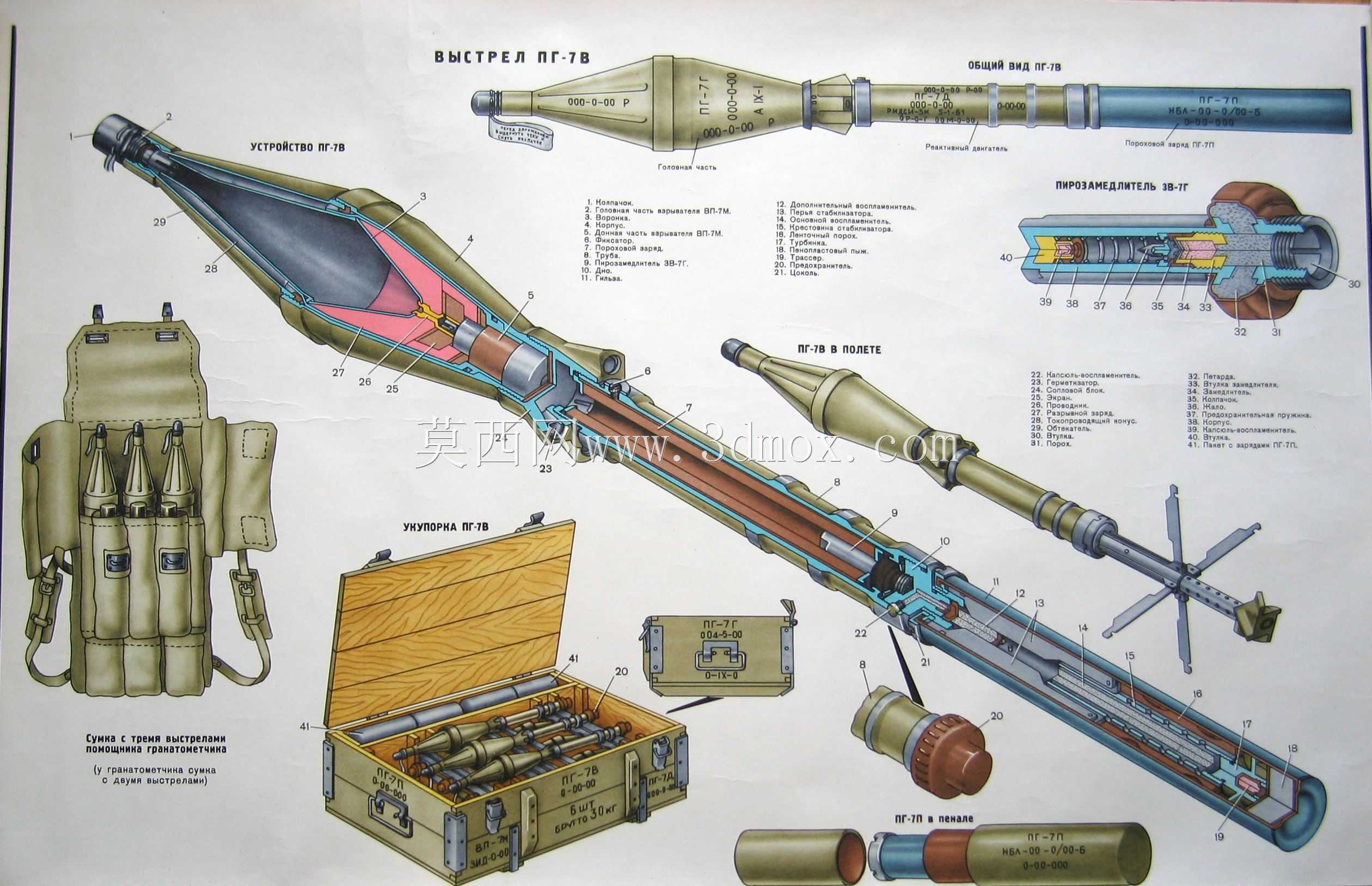

　　本次呈现的PG-7型85毫米高爆反坦克火箭弹内部结构，是肩射反坦克武器系统的核心弹药单元，这类弹药目前仍在大量地面作战场景中承担反装甲、攻坚破障的战术任务，适配的RPG-7系列发射装置列装范围极广，从正规军反装甲班组到游击作战单位均有大量使用场景，除了打击轻型装甲车辆、野战工事外，搭配不同引信模块时也可完成对人员集群、简易掩体的面杀伤任务。从结构设计逻辑来看，该型弹药采用旋转与尾翼复合稳定方案，出膛后尾翼张开维持飞行姿态稳定，低速旋转抵消加工误差带来的弹道偏量，战斗部采用经典的破甲战斗部构型，锥形药罩结构在起爆后可形成汇聚金属射流，击穿均质装甲目标，设计时充分考虑了肩射武器的后坐边界，发射药舱的装药梯度匹配发射管的承压上限，

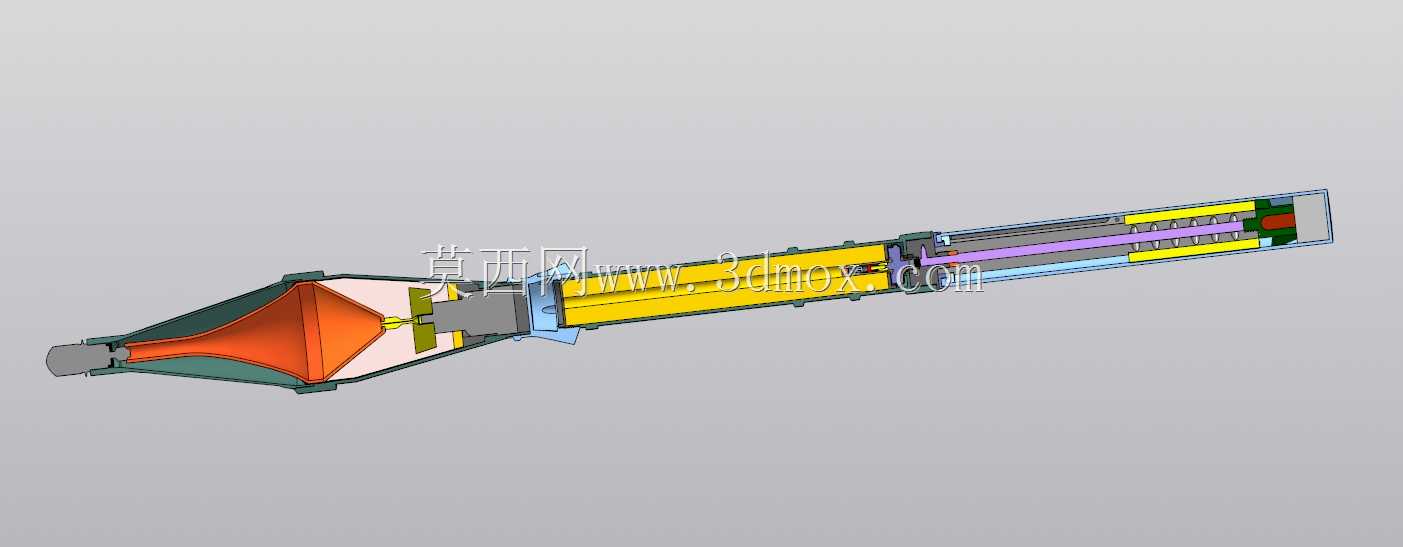

　　无需复杂的缓冲机构即可完成抵肩发射。从内部结构排布来看，弹头部分为风帽与聚能战斗部段，风帽采用薄壁锥形结构，一方面优化飞行气动外形降低空气阻力，另一方面保证战斗部起爆时的最佳炸高，让金属射流达到最优穿深效果；风帽后侧为引信安装段，该批次结构包含自毁引信模块，在弹药未命中目标达到飞行时限后可自动起爆，避免遗留未爆弹药造成安全隐患，部分出口改型还适配了压电引信，命中装甲目标时依靠撞击压力快速起爆，减少跳弹带来的效能损失。战斗部后侧为连接舱段，承担战斗部与发动机段的结构连接，同时内置传爆序列，将引信的起爆信号可靠传递到主装药；再往后是固体火箭发动机段，内部依次排布发射药柱、点火具、尾翼收纳舱，发射时首先由发射管内的抛射药将弹体推出发射管，

　　出管一定安全距离后火箭发动机点火，为弹体提供后续飞行动力，避免发动机尾焰伤及射手。尾翼组件在弹体出膛后自动张开，六片尾翼沿弹体周向均布，每片尾翼带有微小的倾斜角度，让弹体在飞行过程中保持低速旋转，抵消单组尾翼加工不对称带来的弹道偏移，这种稳定方案相比纯尾翼稳定的弹药，对加工精度的容忍度更高，适合在缺乏精密加工条件的场景下批量生产。从安装边界与尺寸适配来看，该型弹体的外径严格匹配RPG-7系列发射管的膛口尺寸，弹体各段的同轴度公差控制在0.2毫米以内，保证装填时可顺利推入发射管，尾翼张开后的最大外径小于发射管膛口内径，避免出膛时尾翼与管壁碰撞造成飞行姿态失稳；发动机喷口沿弹体尾部周向倾斜布置，喷流方向与弹体轴线呈小角度夹角，

　　既提供向前的飞行动力，也辅助维持弹体的旋转稳定状态。在实际作战使用场景中，这类弹药的勤务性设计也十分突出，全弹可分段拆解存储，战斗部、发动机段可分开包装运输，前线使用时无需专用工具即可快速组装，引信在组装前处于保险状态，组装完成后通过拔出保险销解除保险，大幅降低存储运输过程中的安全风险。针对不同的打击目标，该型弹药的基础结构可快速拓展改型，比如更换杀伤爆破战斗部即可承担人员杀伤任务，更换温压战斗部即可用于打击封闭工事内的目标，核心的发动机段与稳定段可完全通用，降低生产与后勤保障的成本。从结构设计的工程逻辑来看，该型弹药没有追求过高的加工精度，而是通过合理的结构设计抵消加工误差带来的性能影响，所有零部件均采用易加工的常规材料，风帽采用冲压薄壁钢板，战斗部壳体采用高强度合金钢，发动机壳体采用无缝钢管加工，尾翼采用冲压钢板铆接成型，没有复杂的精密加工工序，适合大规模批量生产，这也是该型弹药列装半个多世纪仍在广泛使用的核心原因。在三维结构建模过程中，需要重点保证各舱段的同轴度关系，聚能药罩的锥角尺寸、药型罩的壁厚差、尾翼的安装角度、发动机喷口的倾斜角度都是直接影响弹道性能与毁伤效果的核心参数，建模时需要严格按照实物的装配关系还原内部的传爆序列、点火路径，避免出现结构干涉，尤其是尾翼张开的运动机构，需要模拟出膛后在弹簧作用下张开到位的运动行程，保证张开后尾翼的定位角度符合设计要求。
