带手动遥控控制的液压分配器结构

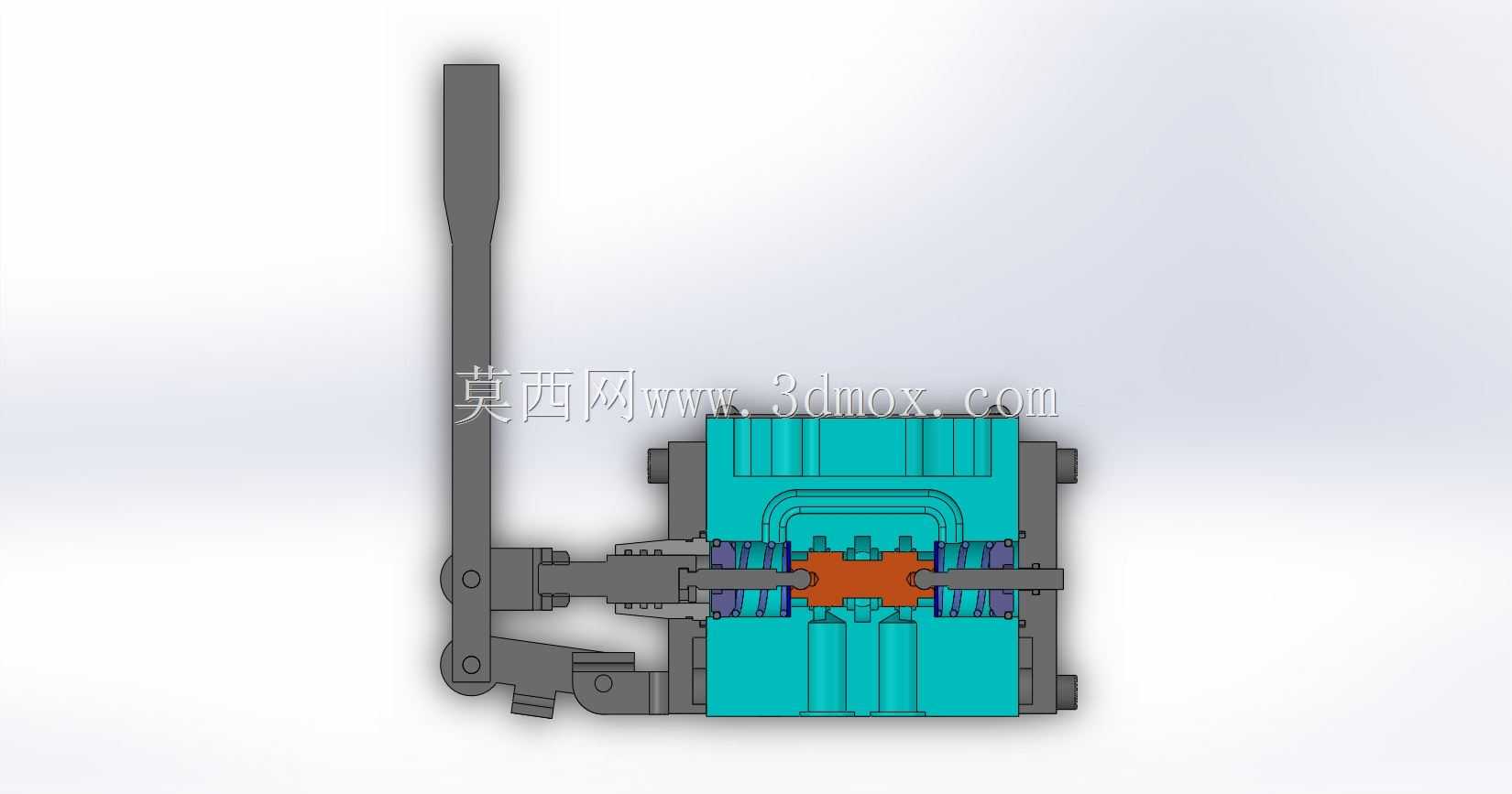

　　在固定工业设备的液压动力回路搭建中，这类带手动操作端的液压分配器，是中小吨位压力加工设备、固定式工程机械液压站里的核心控制元件，主要承担工作油路的流向切换、通断控制功能，适配系统最高工作压力320kgf/cm2的常规工业液压工况，可在1至55摄氏度的常规车间环境下长期稳定运行。从结构设计逻辑来看，这款分配器采用滑阀式核心结构，阀芯与阀孔的配合精度经过严格公差匹配，特殊形状的滑阀密封段可以在阀芯到位后实现近乎零泄漏的油路截止，避免执行元件在保压工位出现位移窜动，满足工装夹紧、工位保持这类对位置锁定有要求的工况需求。

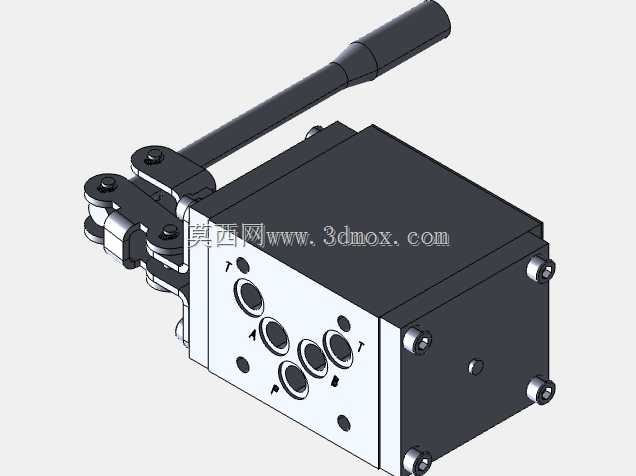

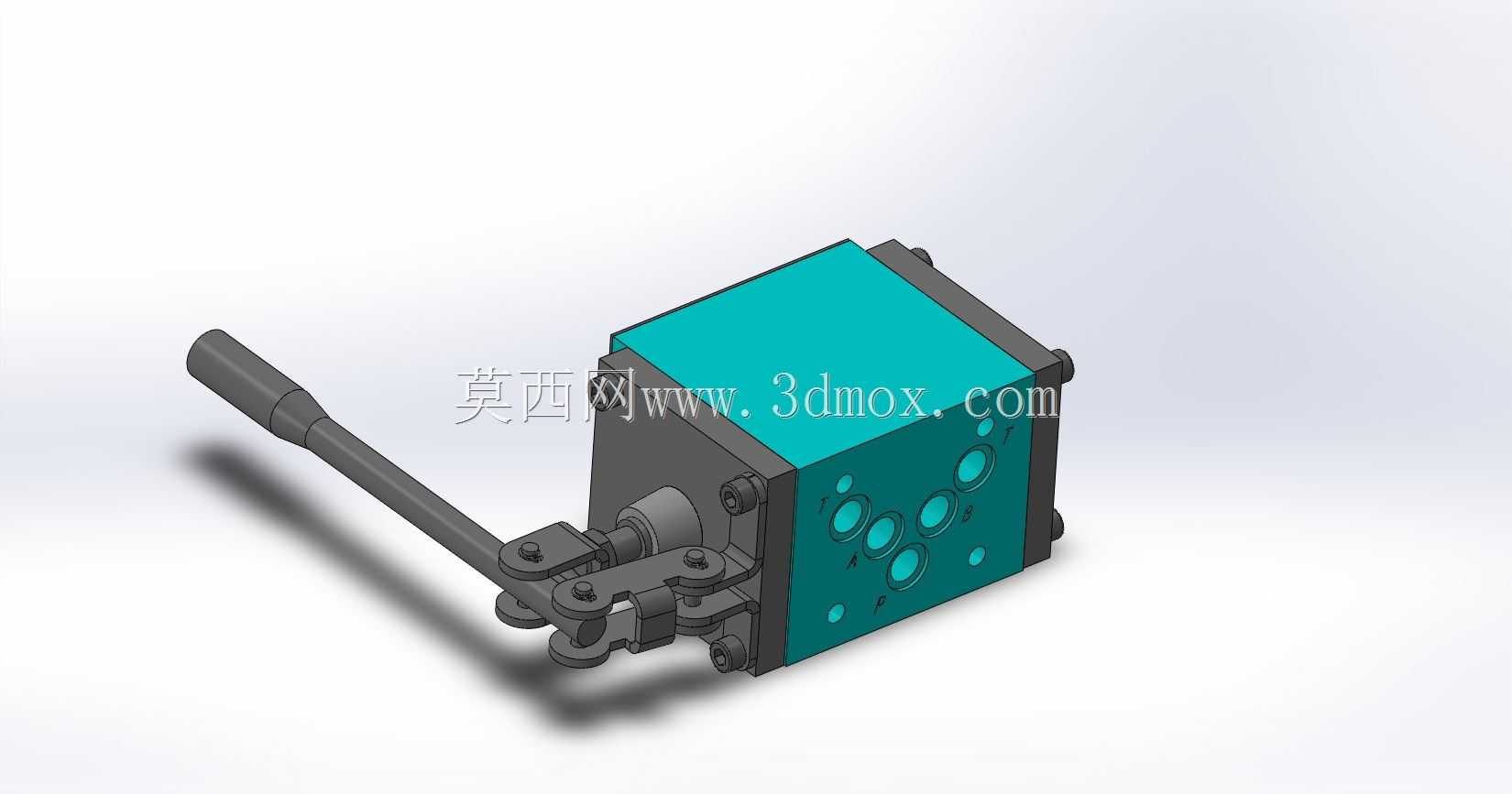

　　手动操作端采用杠杆式手柄结构，通过连杆机构将手柄的摆动行程转化为阀芯的轴向位移，操作力矩经过杠杆比优化，操作人员无需借助辅助工具即可轻松完成工位切换，手柄的操作角度与阀芯的工位一一对应，每个切换工位都设置了定位结构，避免设备运行过程中因振动出现阀芯移位、油路误通的问题。阀体本身采用块状集成式设计，顶面和侧面预留了标准的油口安装接口，所有油口的位置度公差控制在0.1mm以内，可直接与配套的油路块、液压管路对接，无需额外加工转接板，安装时只需通过阀体四个角的安装孔完成固定，安装边界规整，不会与周边的管路、电气元件产生干涉。

　　在实际应用场景中，这类分配器既可以作为单台小型液压设备的主控制元件，直接控制液压缸、液压马达的动作方向，也可以作为大型液压系统的支路控制单元，配合电磁换向阀完成手动应急操作，当电控系统出现故障时，操作人员可以直接通过手柄切换油路，完成设备的复位、工件卸载等应急操作，避免安全事故发生。建模过程中严格按照实物的装配关系完成各零件的配合，手柄与连杆的铰接间隙、阀芯与阀体的配合间隙都按照实际工程公差设置，既保证模型的装配合理性，也能直观展示内部的油路连通逻辑，对于液压系统设计人员来说，可以直接参考这个模型的安装尺寸完成液压站的布局设计，也可以通过拆解模型理解滑阀式分配器的工作原理，用于液压传动相关的教学演示、结构方案验证。

　　阀体的油口通径经过流量匹配，可满足常规中小流量液压回路的通流需求，流道设计避免了直角急转弯，能有效降低油液流经阀组时的压力损失，减少系统发热，延长液压油的使用寿命。外部操作机构的所有铰接点都预留了润滑注油位置，日常维护时可以直接在外部完成润滑保养，无需拆解阀体，降低设备的维护成本。
