工程铰接式液压油缸内部结构剖切

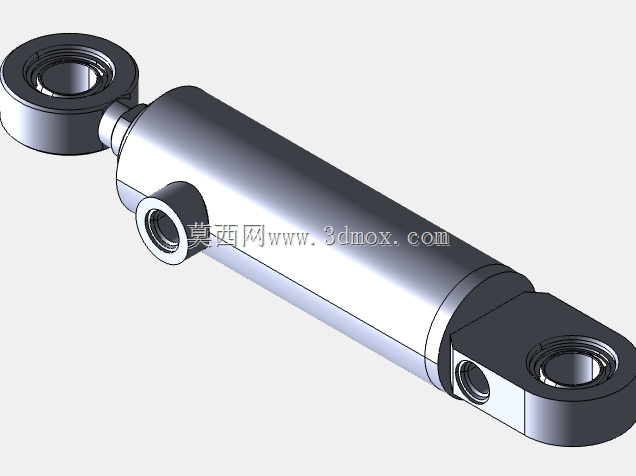

　　该剖切模型呈现的是一款两端铰接安装的工程液压油缸，重点表达缸筒、活塞杆、活塞、导向套、密封组件、油口及端盖连接关系，适合用于液压执行机构方案校核、设备布局干涉检查和结构原理展示。油缸在工程机械、农业机械、专用车辆、牵引装置和悬挂式工作机构中较为常见，主要承担直线推拉力输出，将液压系统压力能转换为活塞杆往复运动，从而完成举升、收放、压紧、转向、姿态调整或牵引锁定等动作。

　　从使用场景看，这类油缸通常布置在空间受限且安装轴线会随机构运动发生小幅摆动的位置。两端耳环结构能够通过销轴与机架或工作臂连接，补偿装配误差和运动过程中的角度变化，降低侧向弯矩对活塞杆的影响。模型中两端铰接孔同轴关系明确，设计时需要重点关注销轴直径、耳环宽度、安装间距以及油缸最短长度，避免设备全行程动作时出现端部碰撞或铰接点卡滞。

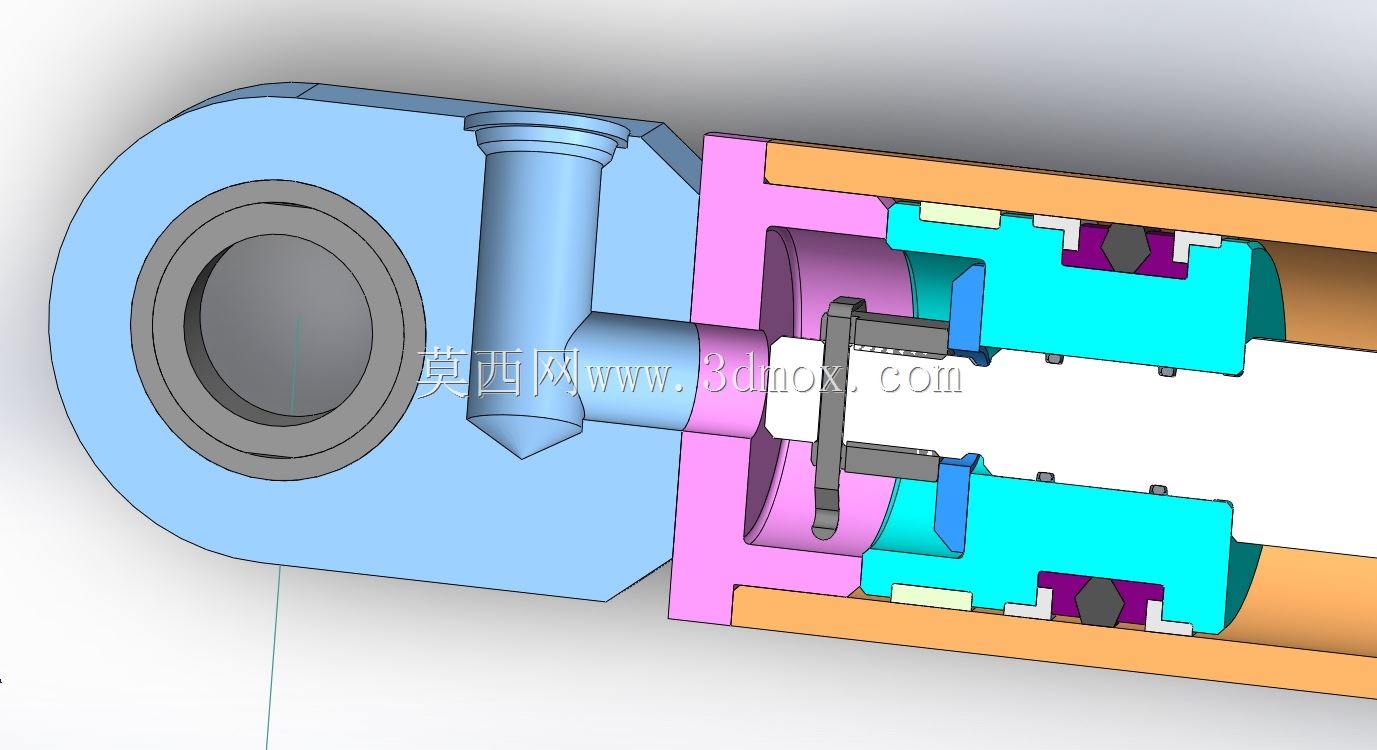

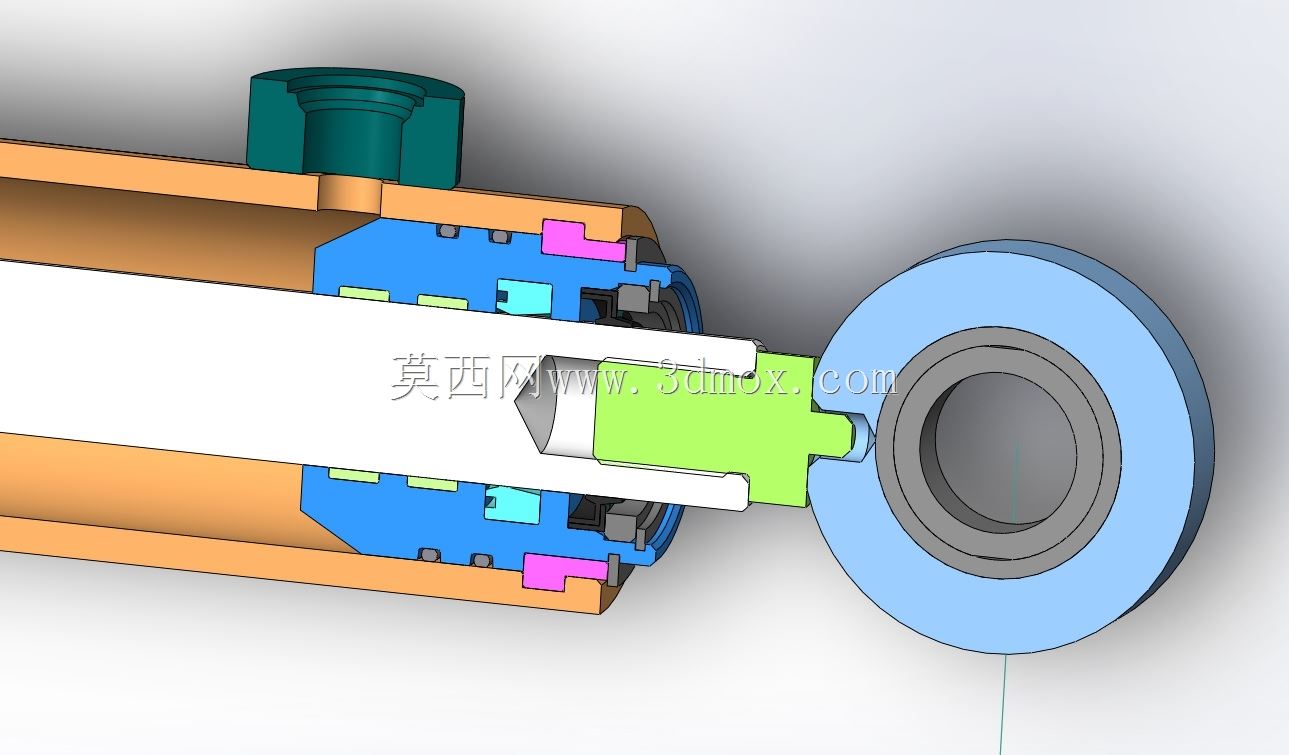

　　剖面结构可以清楚看到活塞杆从导向端伸出，活塞位于缸筒内部并将容积分隔为有杆腔和无杆腔。压力油通过缸体上的油口进入相应腔室后，推动活塞沿缸筒轴线运动；反向进油时，活塞杆收回。活塞外周设置密封和导向元件，用于减少内泄漏并保持运动对中；杆端导向套承担活塞杆支承、防尘和密封作用，防止外部泥沙、水分进入缸内，同时避免液压油外漏。对于频繁摆动、粉尘较多或户外作业的设备，这些密封与导向细节直接影响油缸寿命和维护周期。

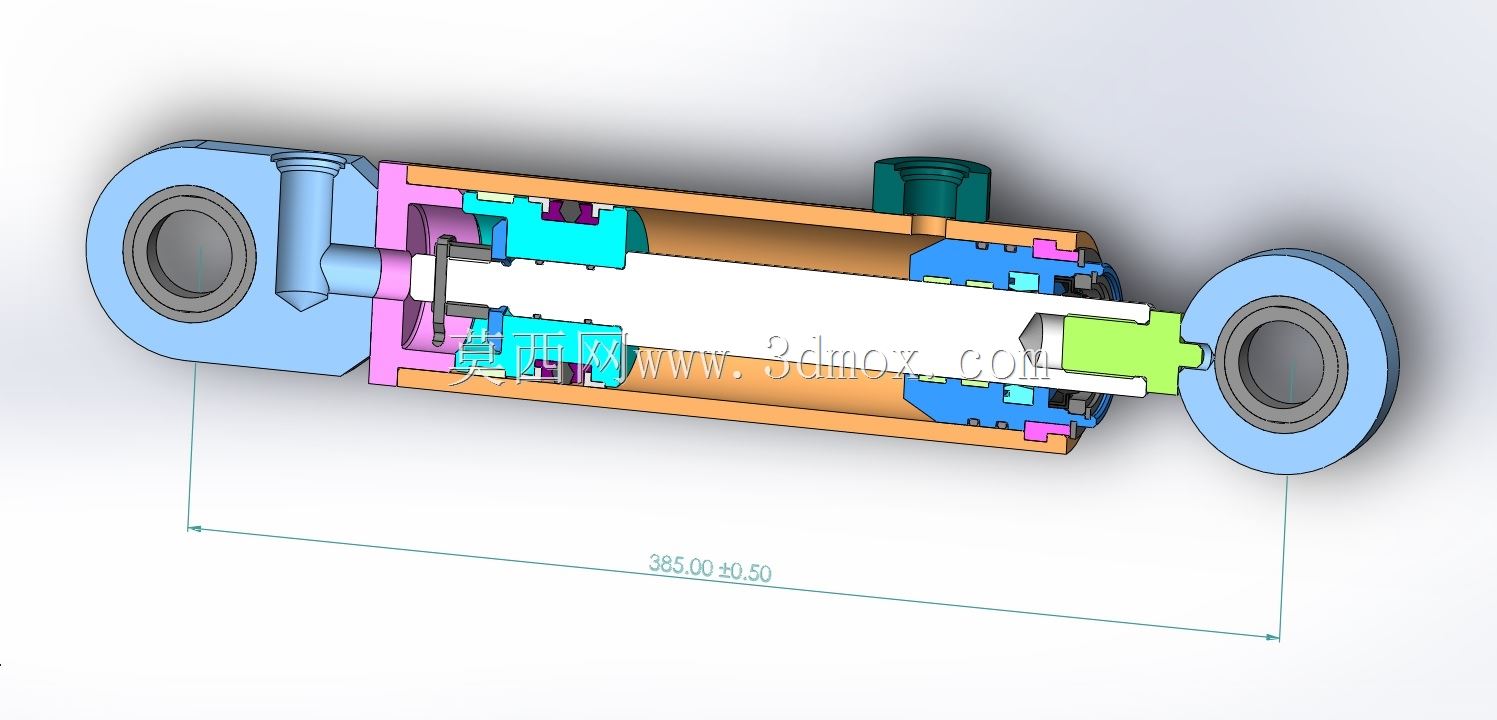

　　设计思路上，该类油缸并非单纯追求外形尺寸，而是围绕行程、载荷、安装边界和运动包络进行平衡。缸筒内径决定有效承压面积，活塞杆直径影响拉推力差异和压杆稳定性，行程长度则决定设备工作范围。模型给出的总长边界约为三百余毫米量级，实际选型时还需结合伸出长度、缩回长度、端部销轴中心距以及油口朝向进行复核。若油缸在完全伸出状态下承受较大轴向压力，应校核活塞杆长细比和屈曲稳定性；若在缩回状态下受到冲击载荷，则需关注端盖、螺纹连接和耳环焊缝或整体强度。

　　油口位置在模型中位于缸体侧向，布管时应预留接头拆装空间，并保证软管在油缸全行程摆动过程中不受拉拽、摩擦和折弯。缸体外部轮廓较规则，便于在设备机架旁布置，但相邻结构不能与油口、耳环、活塞杆伸出区域发生干涉。活塞杆表面通常需要较高光洁度和耐磨防腐处理，因为任何磕碰、焊渣或泥沙划伤都可能造成密封件早期损坏。维护设计中，导向套和端盖应具备可拆装性，便于更换防尘圈、杆密封和活塞密封。

　　从三维建模角度看，该作品将内部零件按不同颜色区分，能够直观展示装配层级和零件配合关系。缸筒、活塞、活塞杆、端盖、耳环和油口之间的同轴约束是建模核心，密封沟槽、台阶面、倒角和让位槽也需要在结构设计中保留。剖切表达不仅有助于理解液压油缸的工作原理，也能在评审时检查零件是否存在装配冲突、行程终端是否留有缓冲空间、密封件是否落在正确沟槽内。

　　在实际工程配套中，这类油缸常与液压泵、换向阀、溢流阀、节流阀、平衡阀及管路共同组成液压回路。对于负载下降或存在惯性冲击的机构，仅靠油缸本体并不足以保证安全，通常还需在回路中设置限速、锁紧或缓冲措施。油缸本身的结构设计则要保证额定压力下缸体不产生过量变形，活塞杆运动平顺，端部铰接可靠，并在全行程范围内与主机结构保持清晰安全边界。整体来看，该模型适合作为液压执行元件结构学习、设备选型沟通和详细设计参考。
