210型轴向柱塞液压马达内部剖切结构

　　在筑路机械与建筑机械的行走、回转、卷扬等液压驱动回路中，容积式轴向柱塞元件承担着把压力能转换为旋转机械能的核心任务。这套210型不可调轴向柱塞泵与液压马达结构，正是围绕闭式或开式液压驱动动力装置展开的紧凑化设计，剖切模型把壳体、柱塞副、配流盘、主轴、轴承、密封及内部流道全部展开，便于结构设计人员核对运动包络、装配顺序与油路走向。

　　从现场使用角度看，这类元件常见于小型工程机械、路面设备、卷扬机构和回转装置。马达侧需要在较低输入压力条件下输出稳定转速与扭矩，泵侧则负责向系统提供压力油；二者采用相近的轴向柱塞构型，有利于零件通用化、维修备件简化以及试验台数据对比。模型中可以看到柱塞沿缸体圆周布置，斜盘角度决定排量关系，不可调结构意味着排量在制造装配后固定，控制环节更简单，适合工况相对稳定、追求可靠性和成本控制的设备。

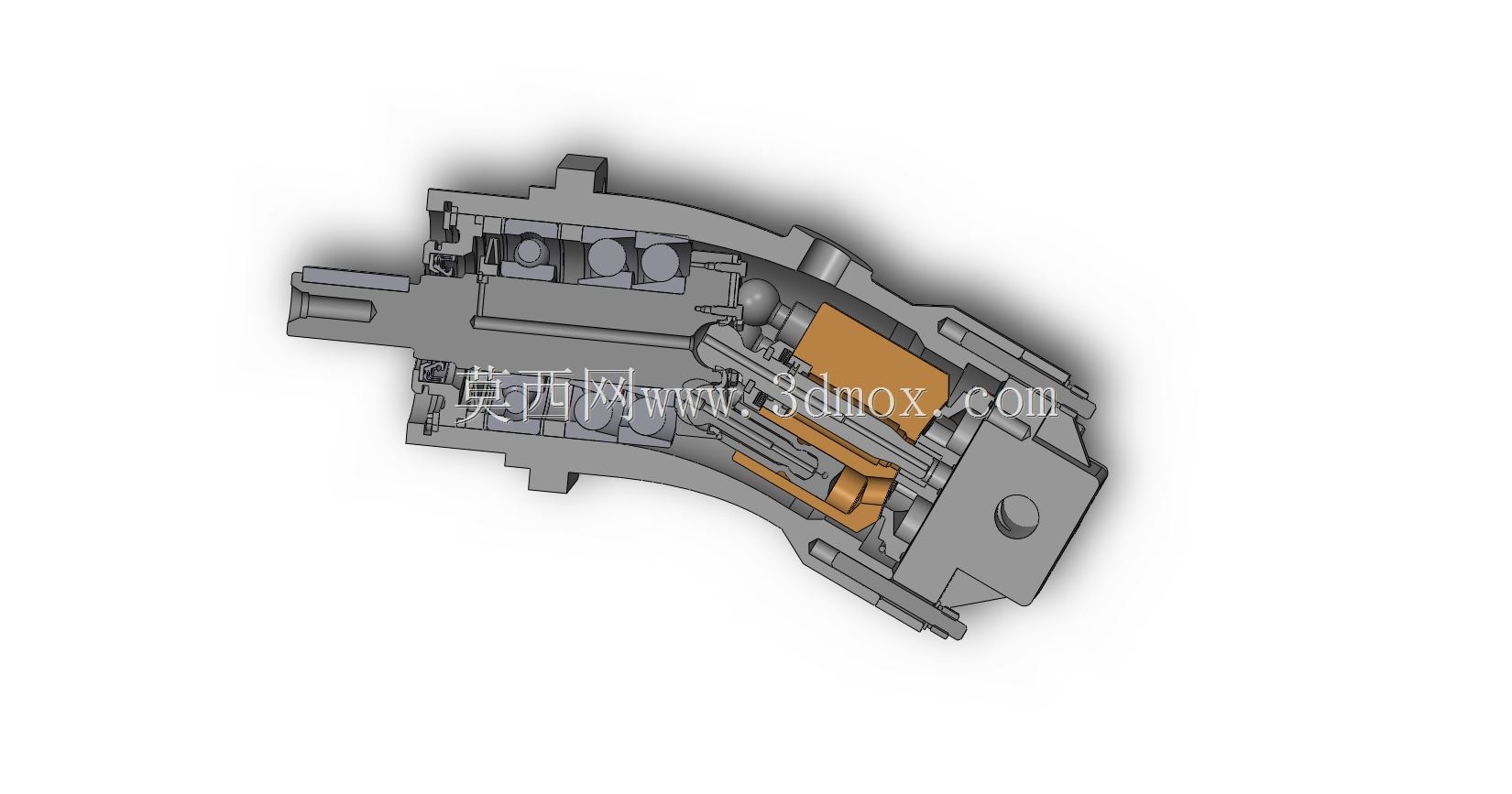

　　结构布置上，主轴贯穿壳体并通过轴承支撑，缸体与配流盘贴合形成高低压油液切换界面。柱塞端部与滑靴、回程盘、斜盘之间构成连续接触的运动副，旋转时柱塞在缸孔内往复运动，完成吸油、压油或压力油驱动做功的过程。剖切表达中橙色区域突出了关键功能件，能够直观看到柱塞组、斜盘区域与传力路径的相对位置；灰色壳体则承担容纳、支撑、防护和接口连接作用。设计时需要重点关注配流盘卸荷槽、缸体贴合面平面度、柱塞与缸孔配合间隙以及滑靴油膜建立，这些细节直接影响容积效率、噪声水平和低速稳定性。

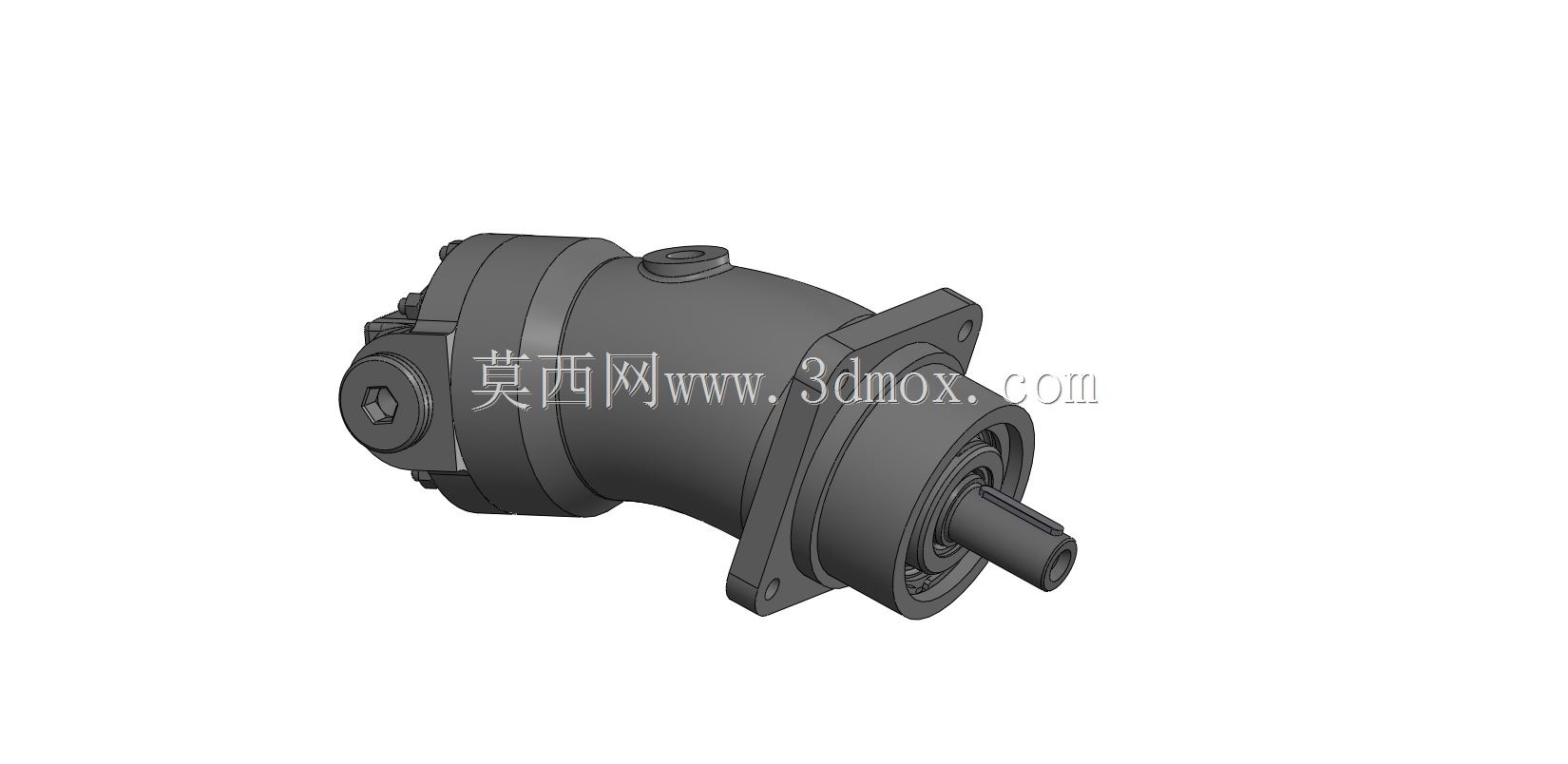

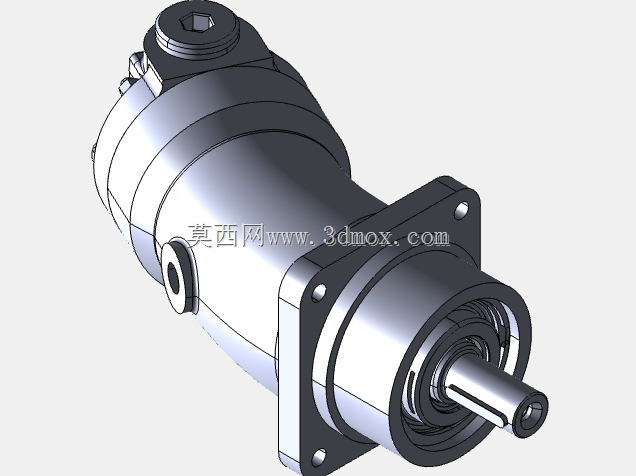

　　安装边界方面，该元件采用紧凑型壳体布局，外部轮廓围绕轴向柱塞机构形成近似圆柱与异形壳体组合，主轴伸出端、壳体连接孔和油口位置需要在主机设计阶段预留足够空间。选型时不能只看额定功率，还要结合主机液压泵流量、系统背压、冷却条件、工作制和冲击载荷校核峰值压力。对于筑路机械这类振动、粉尘和温度变化较明显的场景，壳体刚度、轴承承载、密封防护以及放油、排气、检修空间都应在三维布置阶段同步检查。

　　建模思路上，剖切结构不是单纯把外壳切开，而是要保留装配逻辑：先确定主轴轴线与斜盘倾角，再建立缸体分度圆和柱塞孔阵列，随后布置滑靴、回程盘、配流盘和端盖，最后处理壳体加强筋、安装脚、油道和紧固件。这样做出的三维结构既能用于干涉检查，也能支撑工程图、爆炸视图和维修说明编制。对设备选型人员而言，模型可用于核对主机架安装面、联轴器对中空间、管路接头朝向以及维护拆卸距离；对教学和方案评审而言，它能清楚说明轴向柱塞元件为何能够在较小体积下实现较高功率密度，也能解释压力、转速、排量和扭矩之间的匹配关系。

　　实际集成时，还需把马达与减速机、制动器、车轮或卷扬滚筒的连接关系一并考虑。若用于行走驱动，要关注启动扭矩、制动泄压顺序和低速爬行；若用于回转或卷扬，则要关注背压、缓冲阀配置和管路压力损失。模型内部流道与配流区域的表达，有助于在方案阶段判断油液换向是否平顺、壳体回油是否顺畅，以及关键摩擦副是否具备充分润滑。整体来看，该结构兼顾了小型液压动力装置对重量、体积、功率和维护性的要求，是工程机械液压系统中典型且具有代表性的容积式传动元件。
