航空航天推进系统用氧化剂流量调节装置

　　在液体火箭发动机的推进剂供应管路中，这类流量调节装置承担着核心的工况切换与推力调节职能，安装位置介于推进剂供应泵与气体发生器之间的氧化剂管路上，是发动机推力闭环控制回路里的关键执行部件。从实际工程应用来看，该装置属于直动式静态调节结构，没有复杂的先导控制回路，响应速度能够匹配发动机工况快速切换的需求，避免了多级控制带来的响应滞后问题，在变推力火箭发动机、轨道姿控推进系统中都有广泛的适配场景。

　　从功能逻辑上看，该装置的核心作用是通过改变阀后氧化剂的压力参数，调整进入气体发生器的氧化剂流量，进而改变燃气发生器的输出工况，驱动燃料泵涡轮转速产生对应变化，最终实现燃烧室压力与发动机推力的精准调节。在标称工作模式下，装置入口侧的额定工作压力为64kg/cm²，出口侧压力可根据控制信号在设计区间内连续调整，能够覆盖发动机从额定推力到低工况节流的全范围调节需求，同时可在不同工作模式间完成无冲击切换，避免管路内出现压力尖峰损伤下游密封组件。

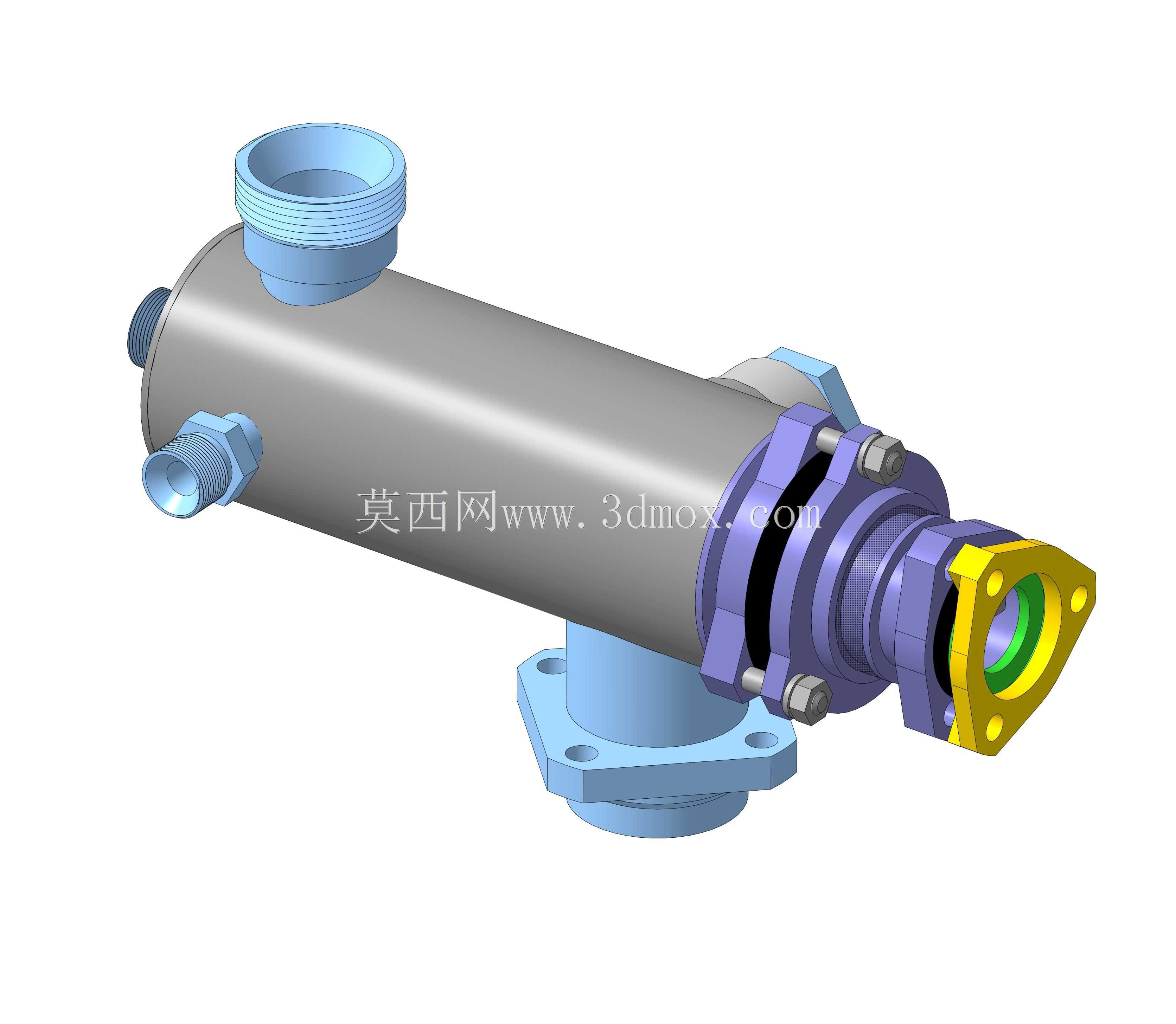

　　结构设计层面，整体采用筒式主体布局，轴向长度适配现有推进剂管路的安装间距，主体外壳采用高强度不锈钢材质，耐受推进剂的长期腐蚀与高压工况下的结构应力。装置共设置四处流体接口：顶部为外螺纹式氧化剂入口，采用标准管螺纹密封形式，可直接与上游供应泵出口管路对接；侧部斜向接口为压力检测取压口，用于实时采集阀前压力数据反馈至控制系统；底部为带安装法兰的主出口，法兰盘设置四个均布安装孔，可通过螺栓与下游气体发生器入口法兰刚性连接，法兰密封面采用凸面结构适配金属密封垫片，满足高压下的密封可靠性要求；端部为调节执行端，紫色锁紧压套通过周向均布的内六角螺栓与主体连接，内部集成阀芯复位弹簧与节流组件，端部黄色法兰为控制接口，可连接驱动机构实现阀芯开度的远程调节，接口处的绿色密封环采用耐低温氟橡胶材质，适配航天推进剂的低温工作环境。

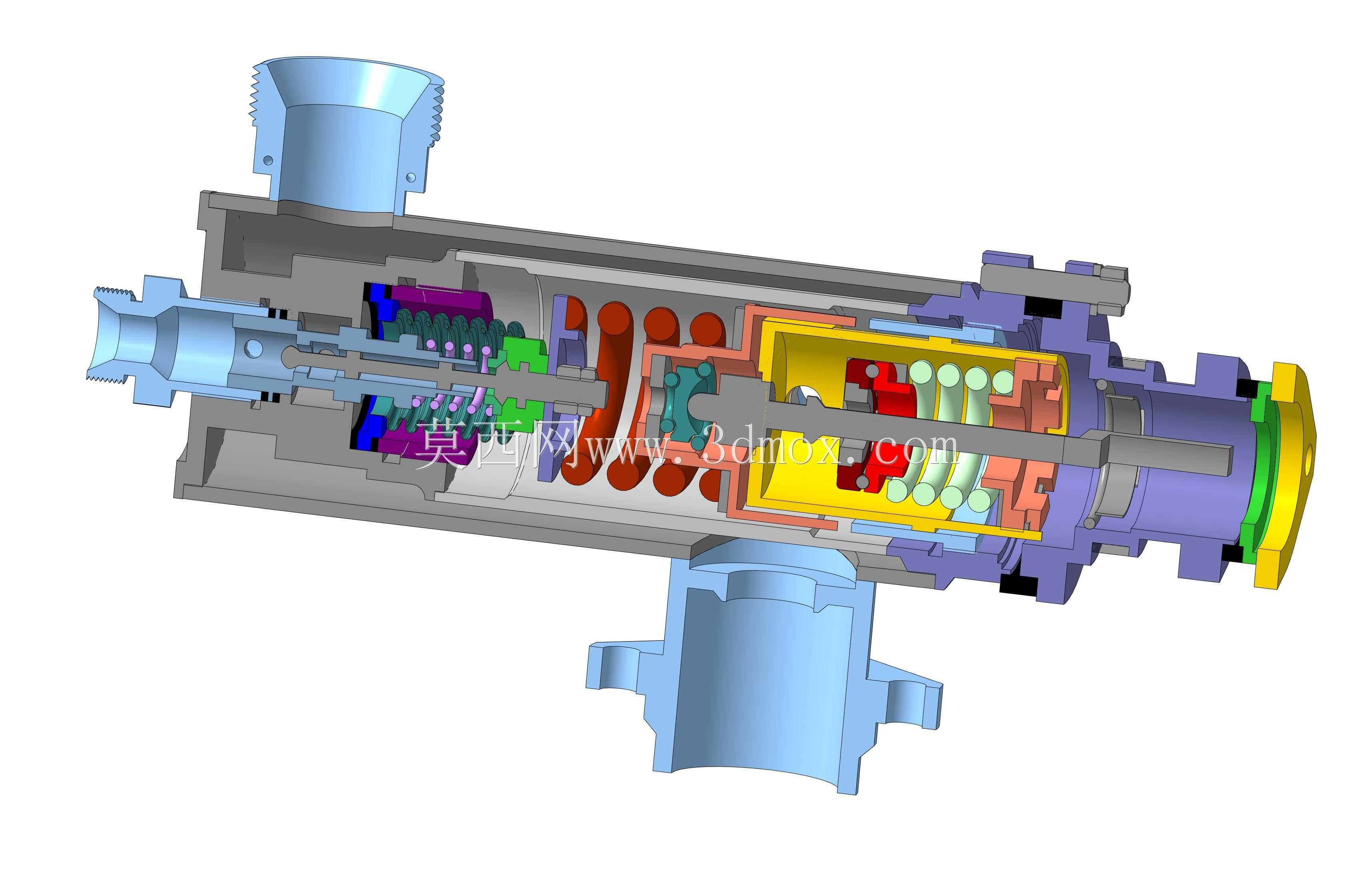

　　设计过程中充分考虑了安装边界的适配性，主体外径控制在合理区间，避免与周边管路、支架产生安装干涉，所有接口的朝向均经过优化，在安装状态下取压口、入口、出口的位置预留了足够的扳手操作空间，方便地面总装与在轨维护时的拆装作业。阀芯组件采用平衡式结构设计，抵消高压流体对阀芯的轴向作用力，降低驱动机构的输出力需求，同时节流型面经过流体仿真优化，在小开度工况下不会出现流量特性畸变，调节线性度满足控制系统的精度要求。装置内部所有过流表面均做了抛光处理，降低流阻损失，同时避免推进剂中的微小杂质在节流处沉积造成卡滞，整体结构无冗余设计，运动部件数量少，从根源上降低了故障概率，满足航天产品高可靠性的设计要求。在实际建模过程中，所有配合尺寸均按照航天管路标准公差设定，密封槽尺寸、螺栓孔位置、法兰对接面的平面度要求都严格遵循相关行业规范，可直接用于总装干涉检查、管路应力仿真以及生产工艺的编制参考。
