立式反冲洗酸中和水处理罐体结构

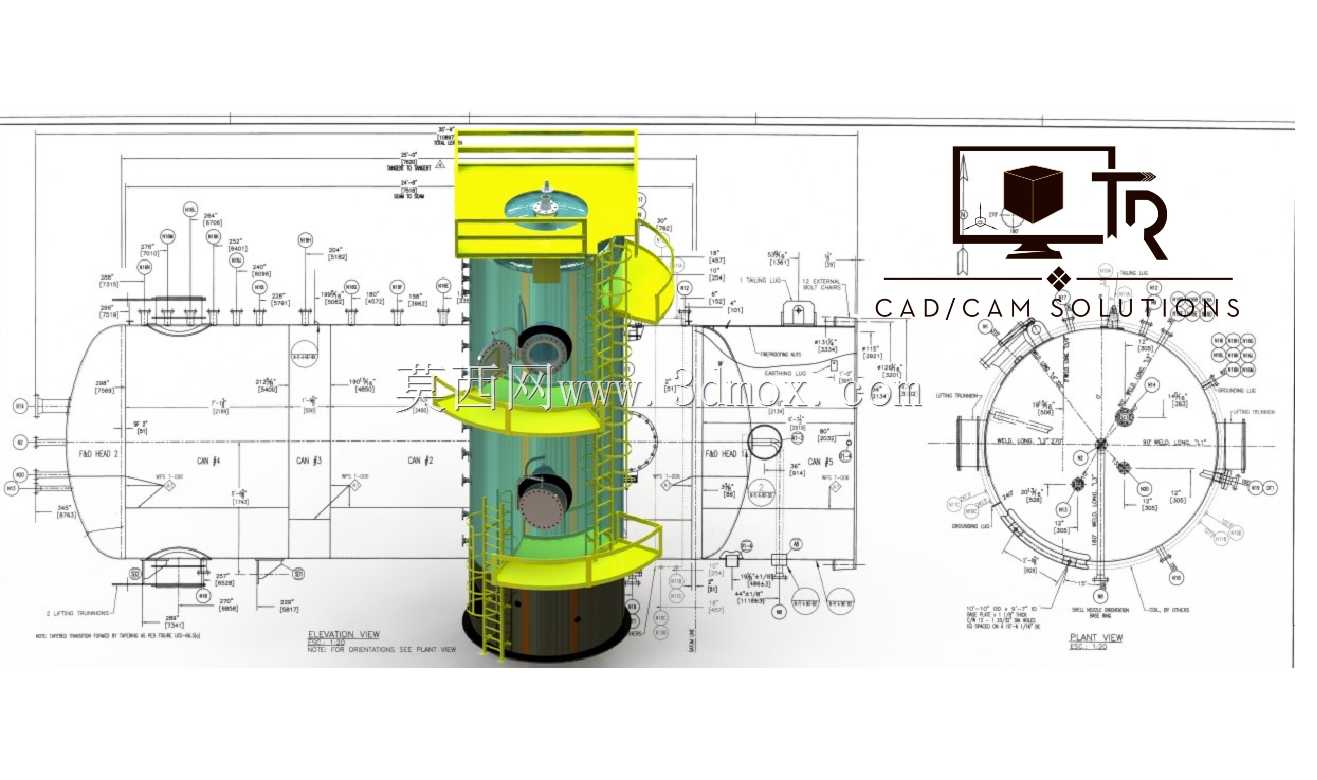

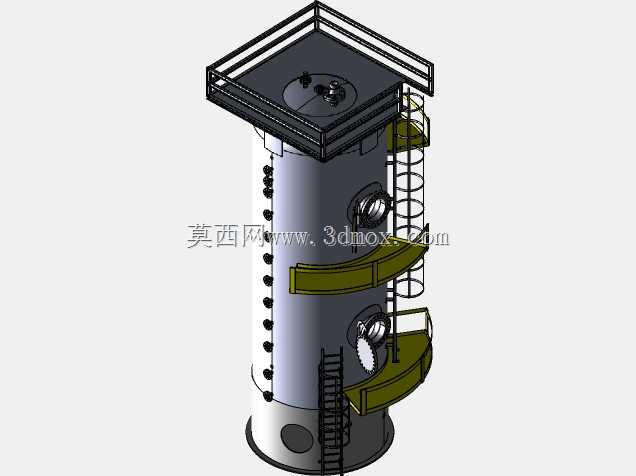

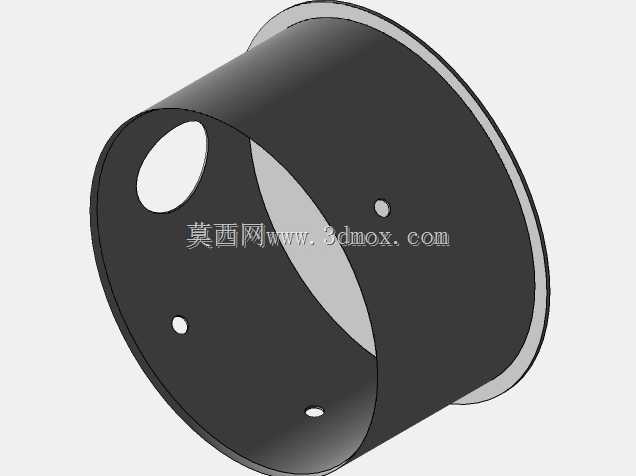

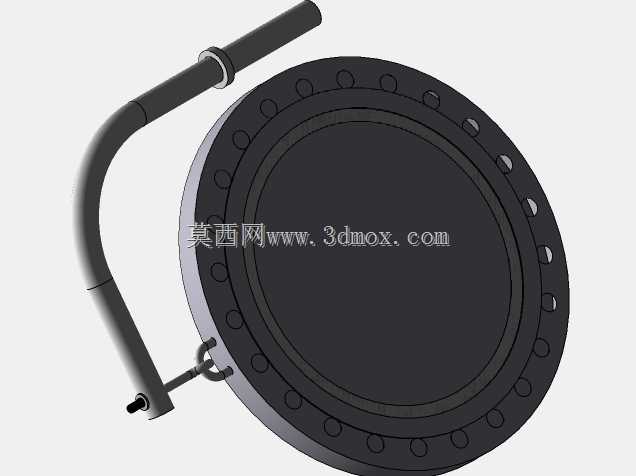

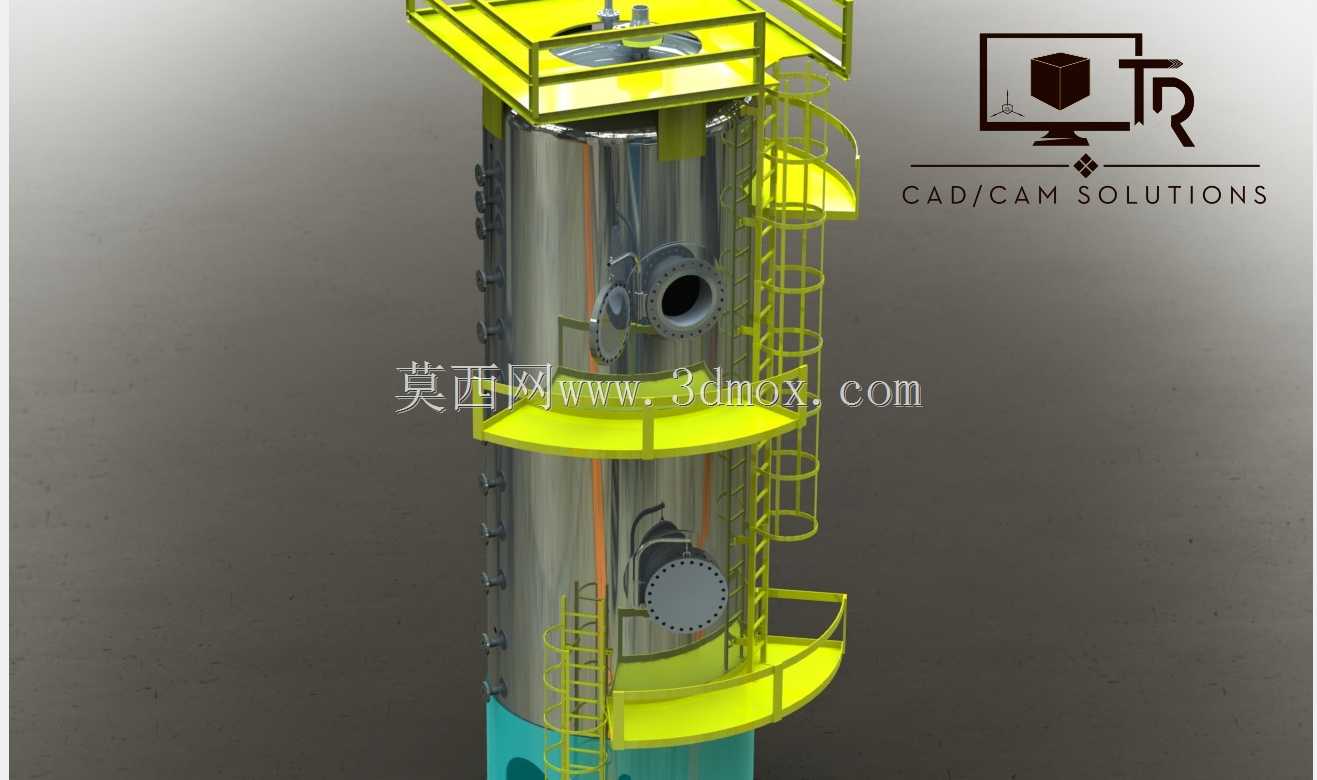

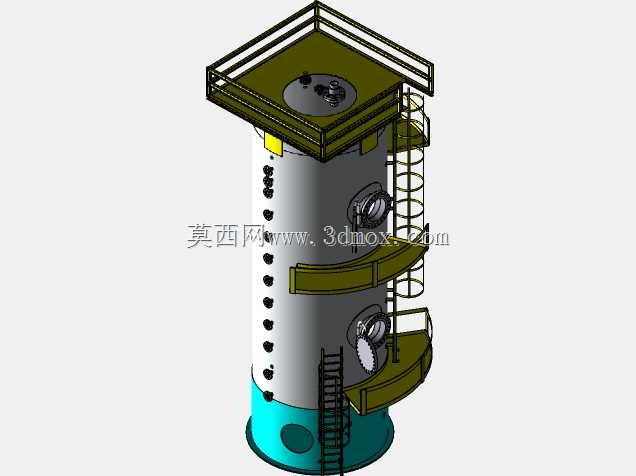

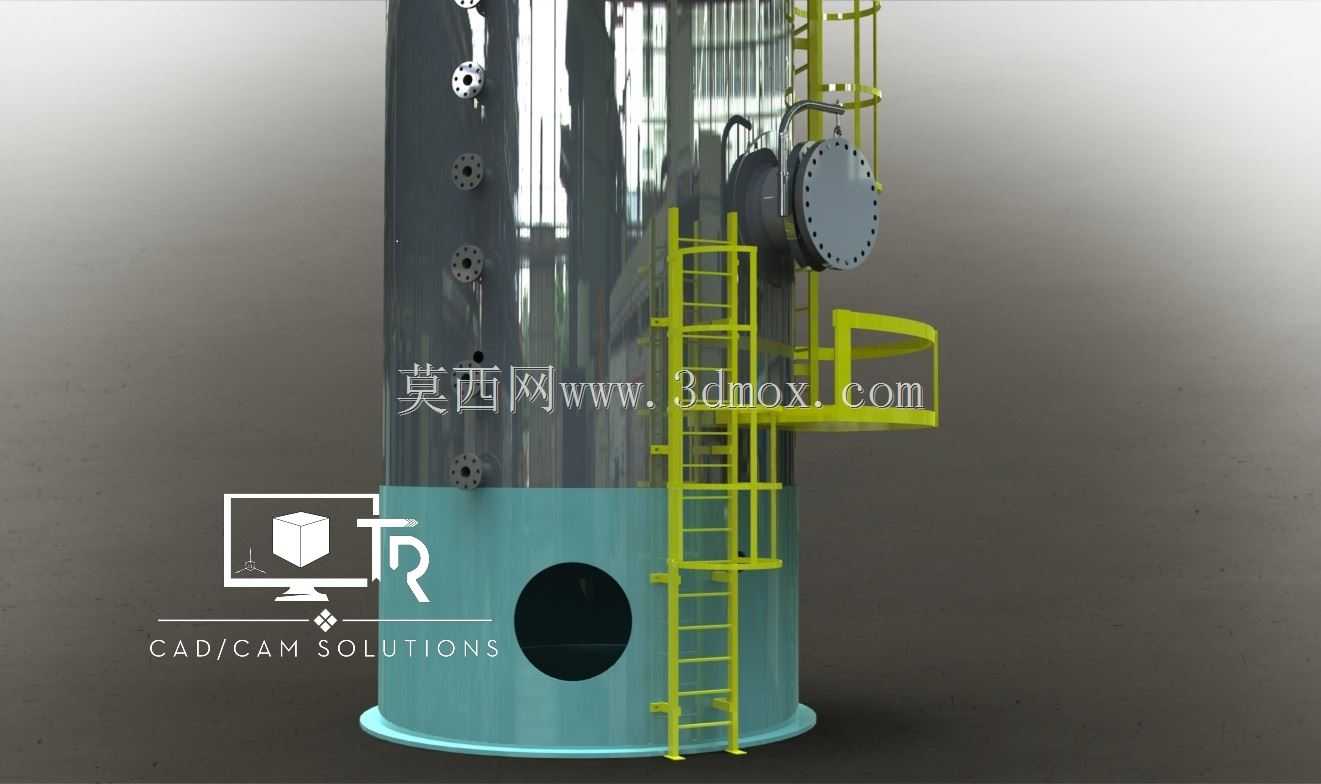

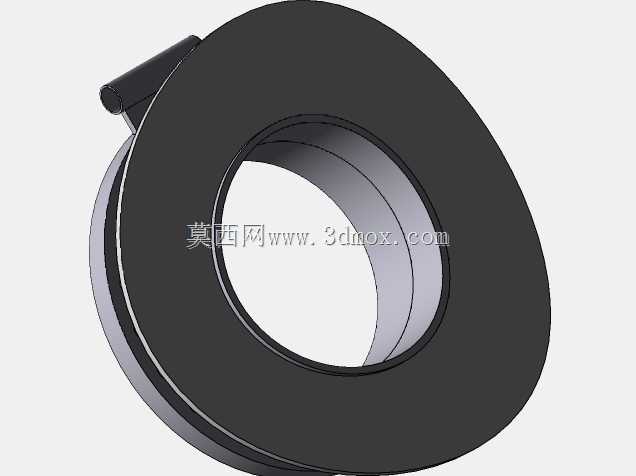

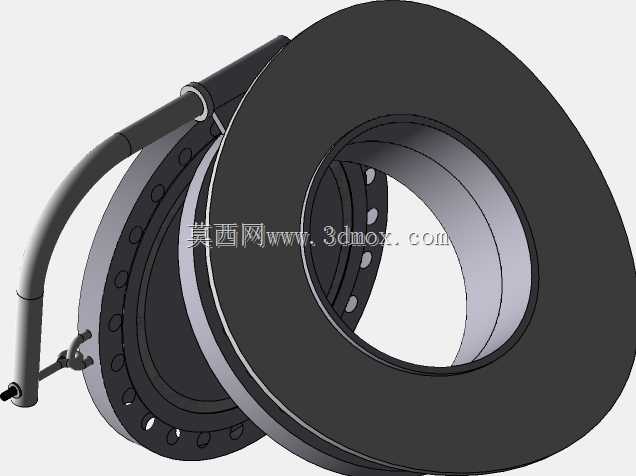

　　在村镇集中供水、小型工业给水处理的现场，这类立式罐体常布置在净水车间的混凝过滤工序后端，承担进水pH值调节的核心功能，尤其适配地下水硬度偏高、偏酸的原水工况，依靠罐内填充的方解石滤料，在水流过流过程中缓慢释放钙镁离子，逐步将原水pH提升至符合生活饮用水或工业生产给水的标准区间，避免酸性水质对后续管网、生产设备造成腐蚀。从结构设计逻辑来看，罐体采用立式圆柱形承压壳体设计，主体选用不锈钢材质加工，适配弱酸介质的接触工况，避免长期运行出现内壁锈蚀、滤料污染的问题。罐体侧壁分层设置检修人孔与接管，下部人孔用于滤料装填、更换以及内部冲洗结构的检修，中部侧方接管为处理后出水接口，上部接口对应进水、排气以及反冲洗排水的管路连接，

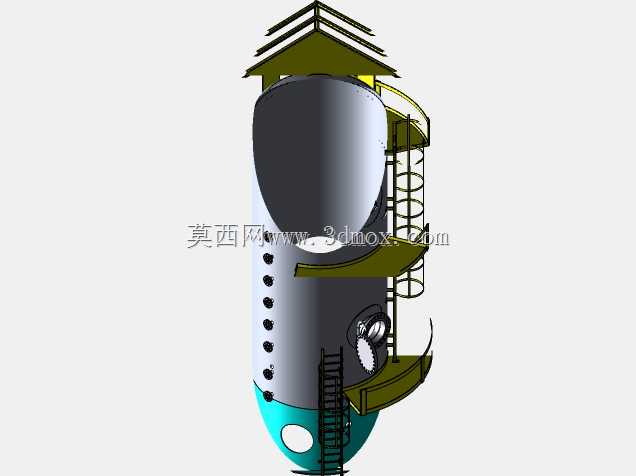

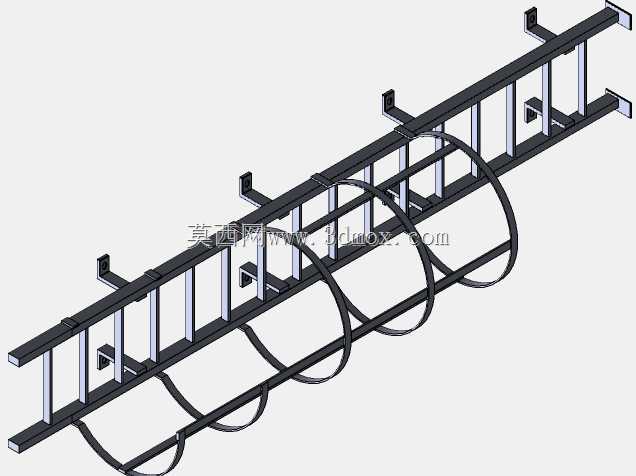

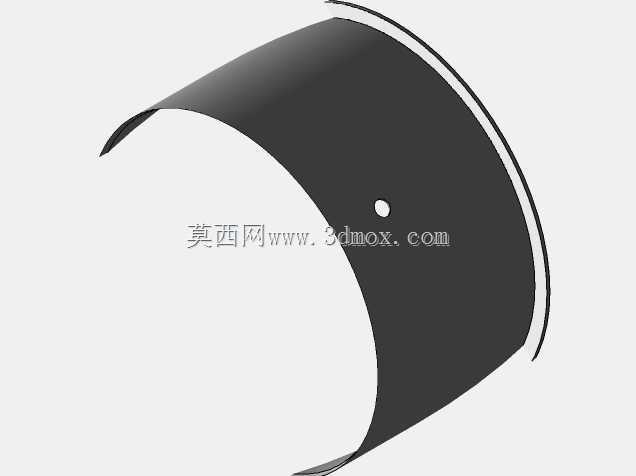

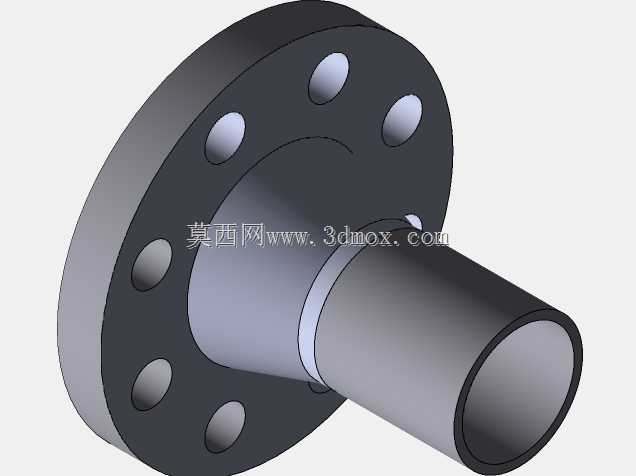

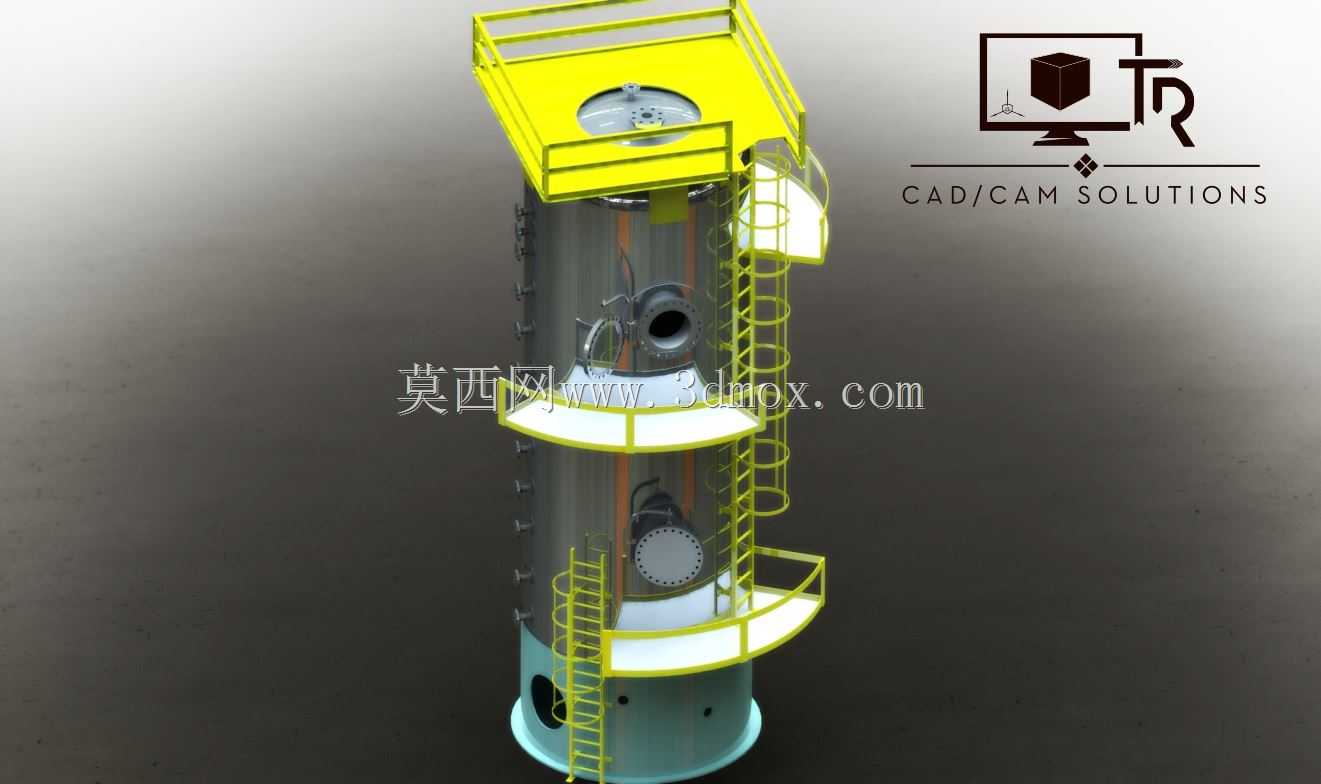

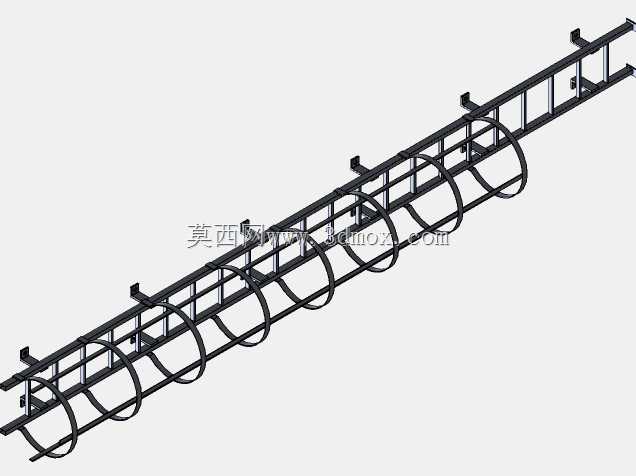

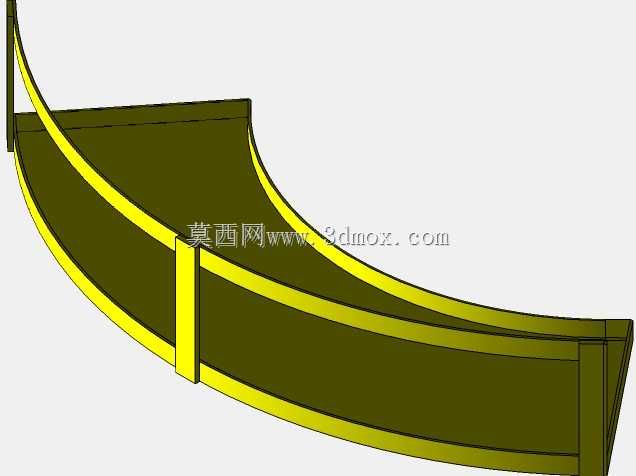

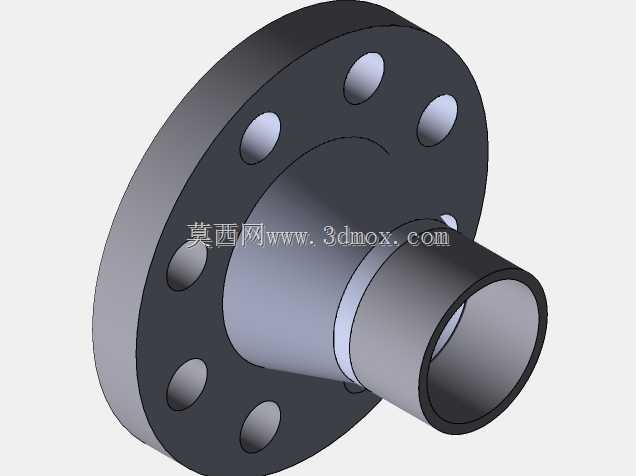

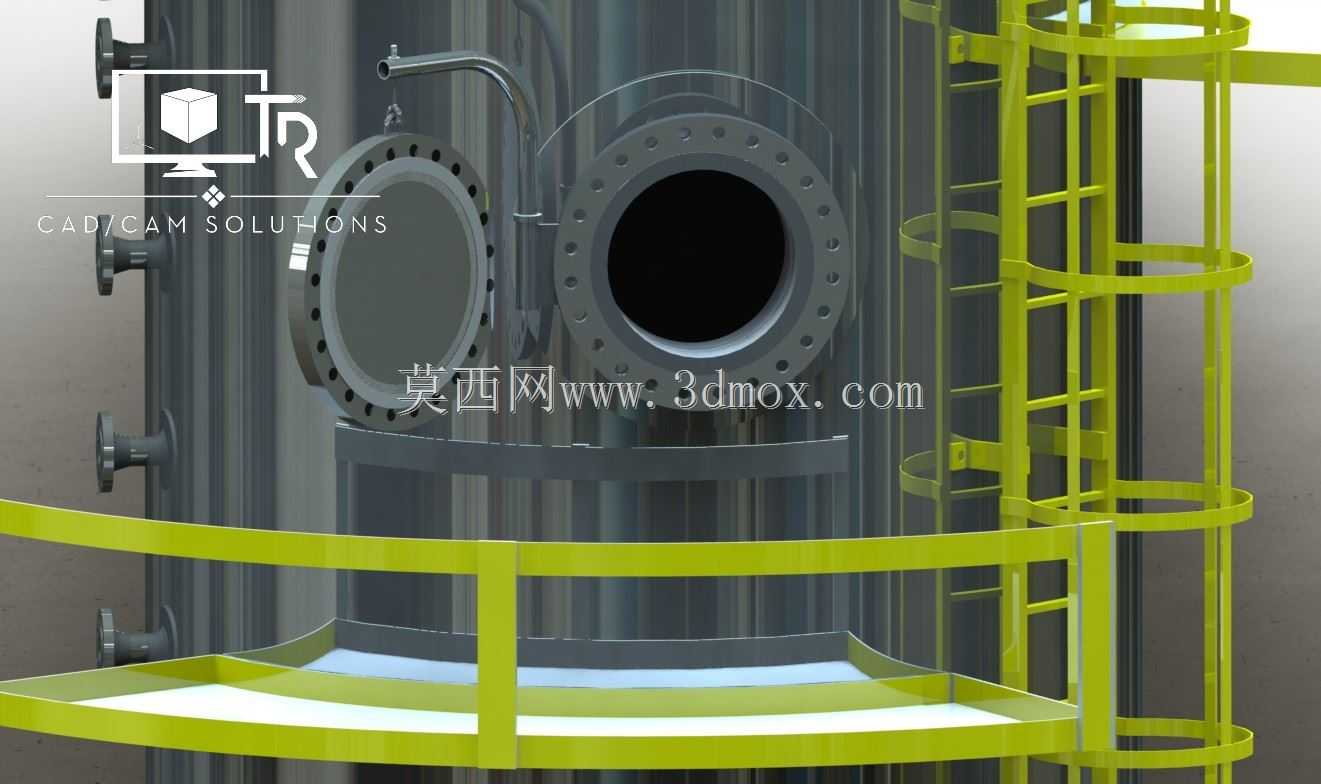

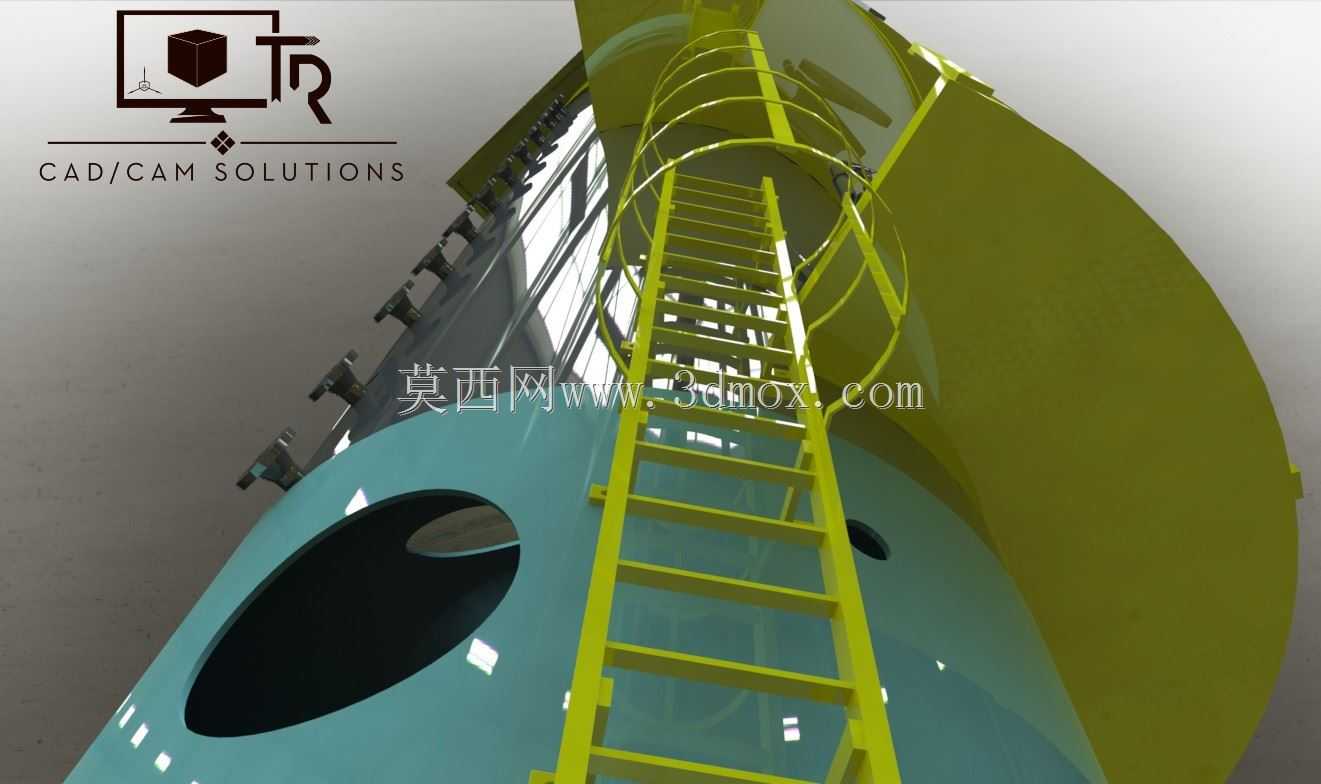

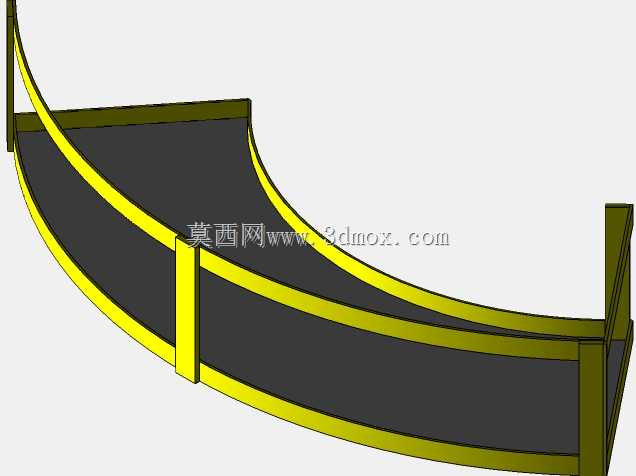

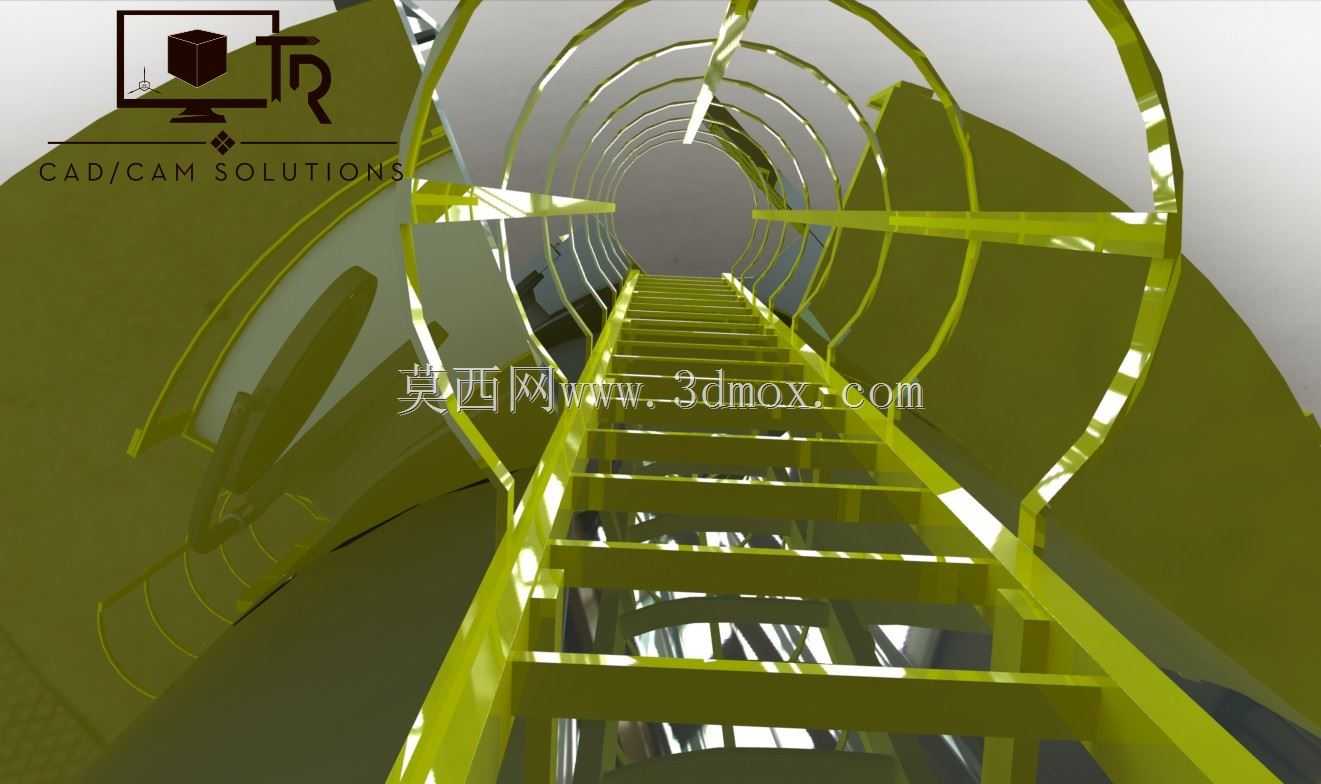

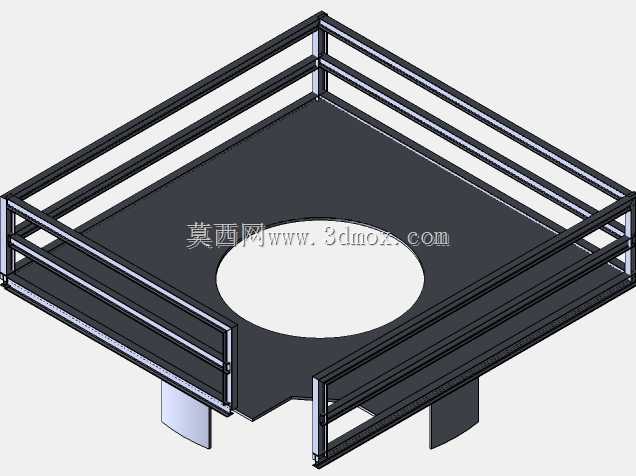

　　所有接管处均采用凸缘法兰结构，方便现场管路对接时的密封与拆装，法兰密封面选用突面形式，适配中低压工况下的垫片密封需求。罐体外部配套三层环形操作平台，平台采用格栅板铺设，避免积水、积尘增加平台荷载，平台边缘设置1.2米高的防护栏杆，满足化工装置操作平台的安全规范要求；沿罐体侧壁螺旋布置的爬梯连通各层平台，爬梯踏步采用防滑花纹板加工，梯身与罐体壁面通过抱箍支架固定，无需额外做地面基础支撑，减少现场安装的土建工作量。顶部平台围绕罐顶的排气阀、进料口布置，预留足够的操作空间，方便运维人员定期检查罐顶附件的运行状态。反冲洗结构的设计是这类罐体的核心功能点，罐内底部设置布水装置，正常过滤时原水从上部进入，均匀透过滤料层完成pH调节后从下部出水；

　　当滤料表面截留杂质过多、进出水压差达到设定阈值时，系统切换至反冲洗流程，高压水流从底部布水装置均匀喷出，带动滤料层膨胀摩擦，将滤料表面附着的悬浮物、截留杂质冲离，随水流从上部反冲洗排水口排出，整个冲洗过程无需排空罐内滤料，大幅降低运维的工作量与滤料损耗。从安装边界来看，这类罐体的基础需要做水平找平处理，基础承载能力需匹配罐体满水运行时的总重量，罐体就位后需通过底部地脚螺栓与基础固定，避免运行过程中出现晃动；罐体周边需要预留不小于1.2米的检修通道，尤其是人孔开启方向不能有管线、设备遮挡，方便后期检修人员进出。爬梯最下端距离地面的高度控制在300毫米以内，避免运维人员攀爬时出现踏空风险，各层平台的载荷按照2kN/㎡设计，

　　可同时容纳2-3名运维人员携带工具开展操作。在管路对接时，需要在进水、出水、反冲洗管路处设置阀门与压力检测接口，方便日常运行时监测罐体的压损变化，判断滤料的堵塞情况与反冲洗周期；罐顶需要设置自动排气阀，避免运行过程中罐内顶部积气形成气阻，影响正常的过流效率。不同于普通的承压储罐，这类中和罐的内部不需要设置复杂的搅拌装置，依靠水流与滤料的自然接触即可完成反应，结构可靠性更高，日常运维仅需定期检查滤料损耗情况、补充滤料，以及检查法兰密封处是否存在渗漏，整体运维成本较低，适配小型供水站点、中小型工业循环水系统的使用需求。在三维建模过程中，这类罐体的建模需要重点关注各层平台的标高匹配、爬梯的螺旋升角与罐体直径的适配，避免出现爬梯与平台、接管干涉的问题；所有接管的方位需要结合现场管路走向做排布优化，尽量将操作阀门集中布置在靠近平台的一侧，减少运维人员的操作动线长度。罐体壁板的厚度需要根据承压等级做计算校核，尤其是人孔、接管开孔处需要做补强设计，避免开孔处应力集中导致长期运行出现变形渗漏。外部防护结构的栏杆、爬梯构件均采用模块化设计，可拆分加工后现场焊接组装，降低运输过程中的超宽、超高限制。
