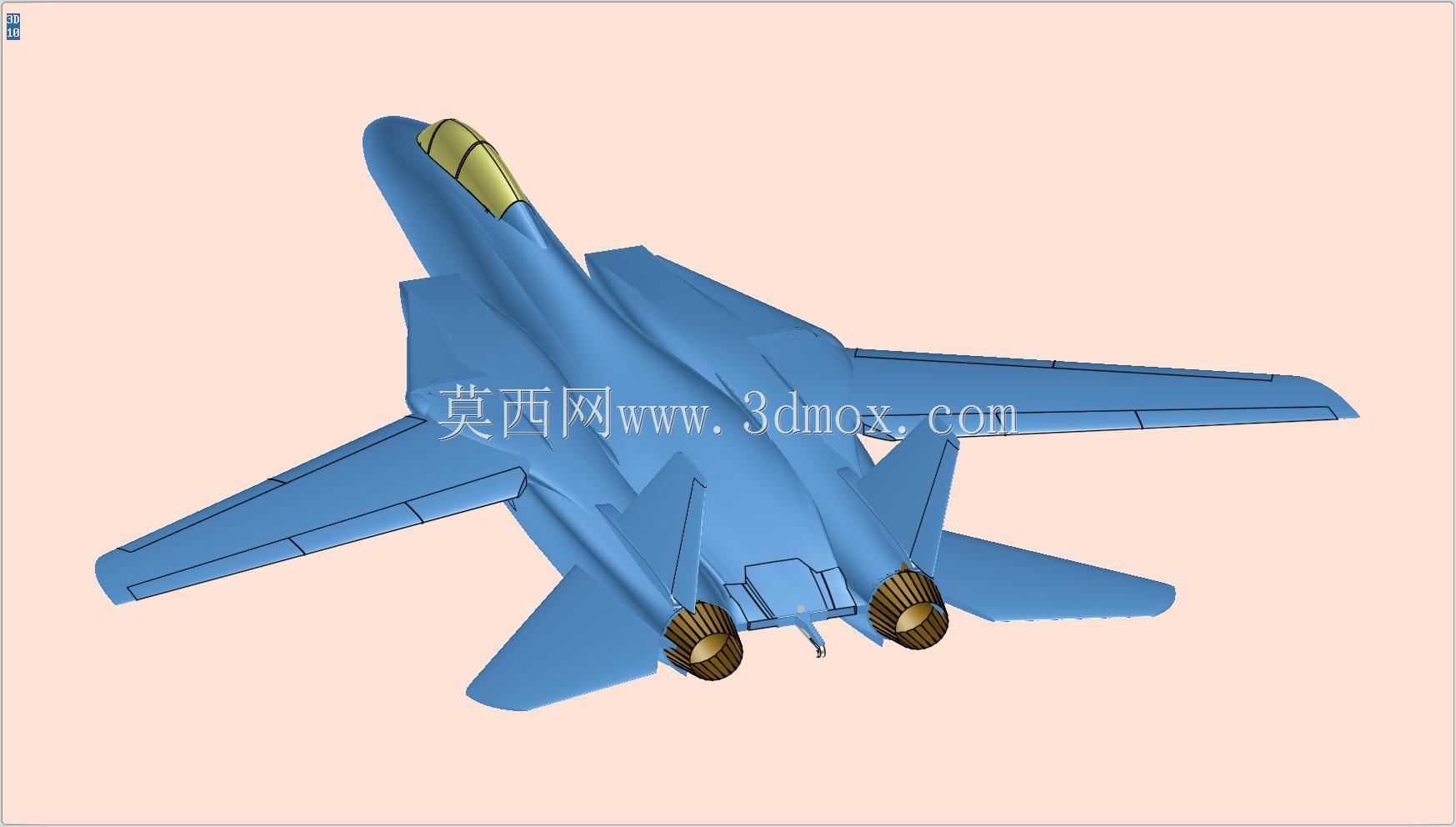

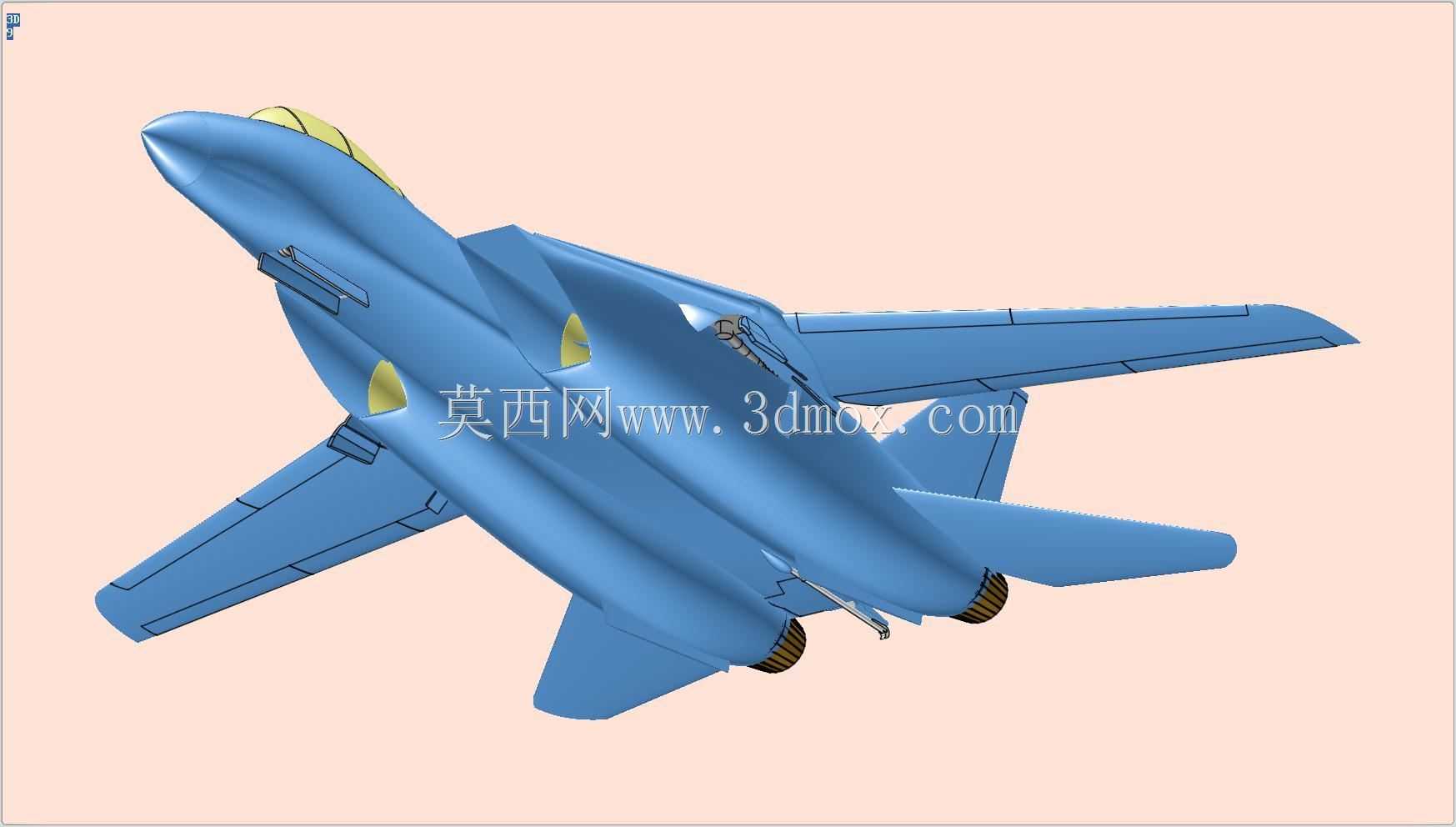

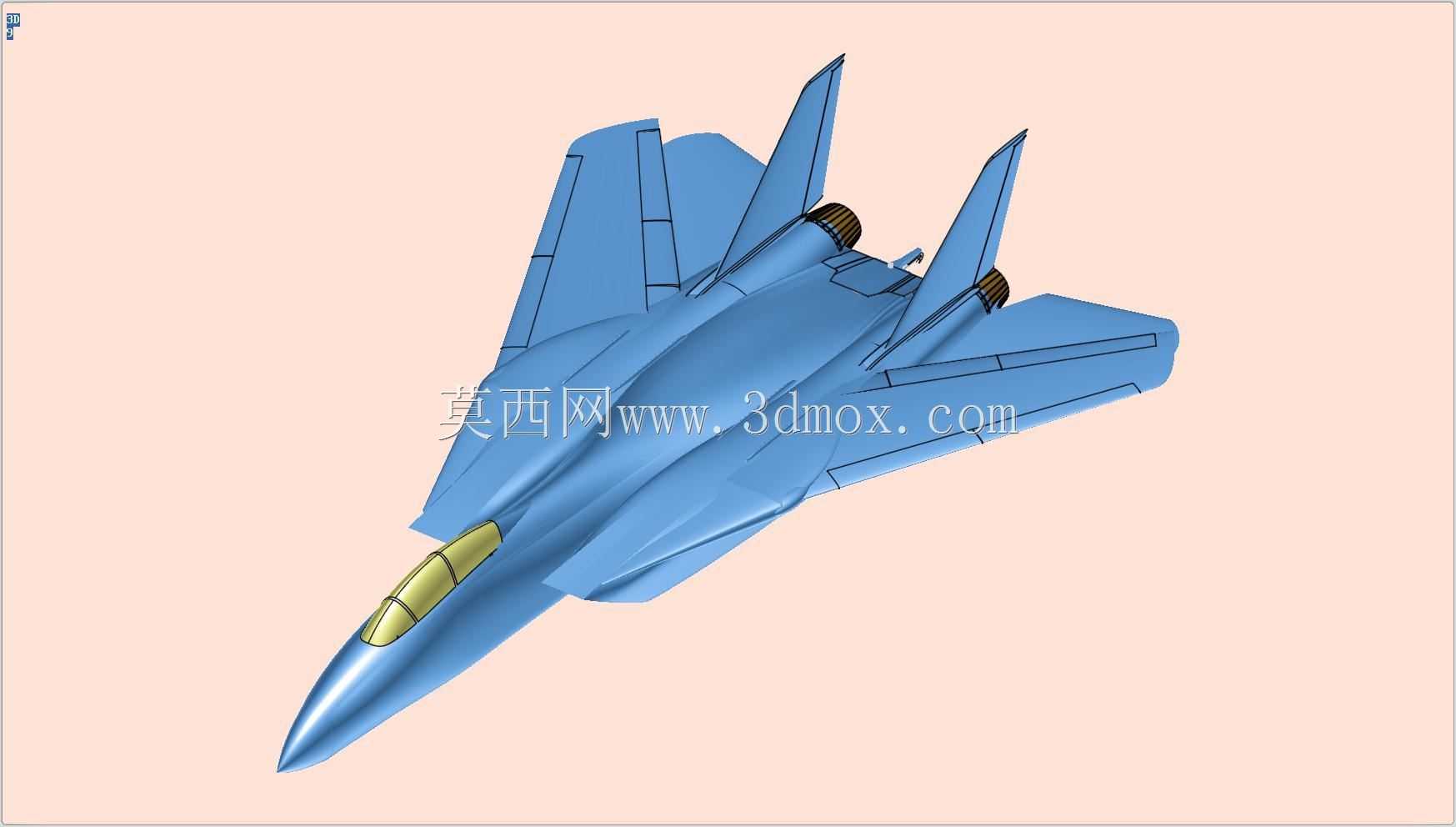

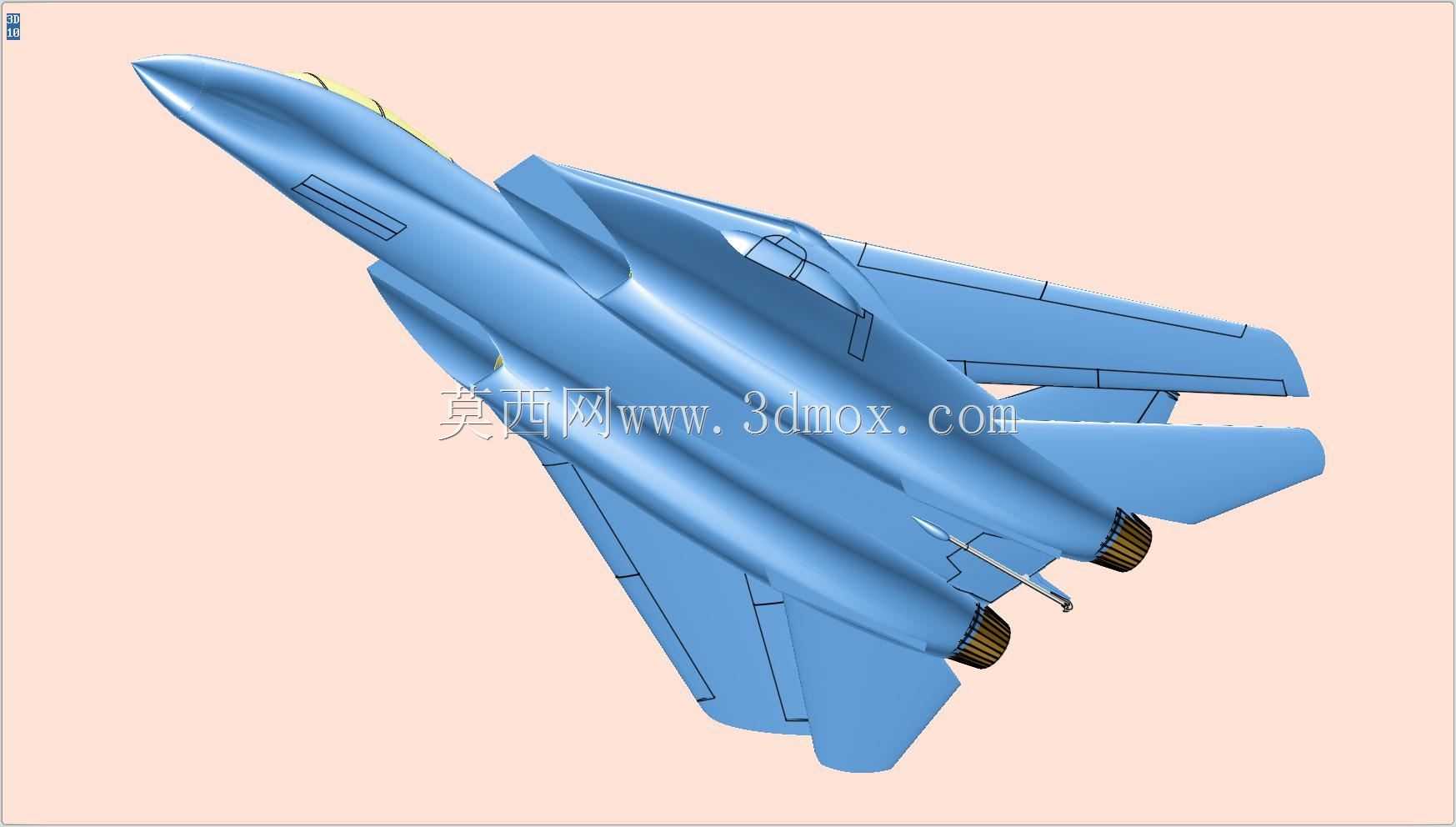

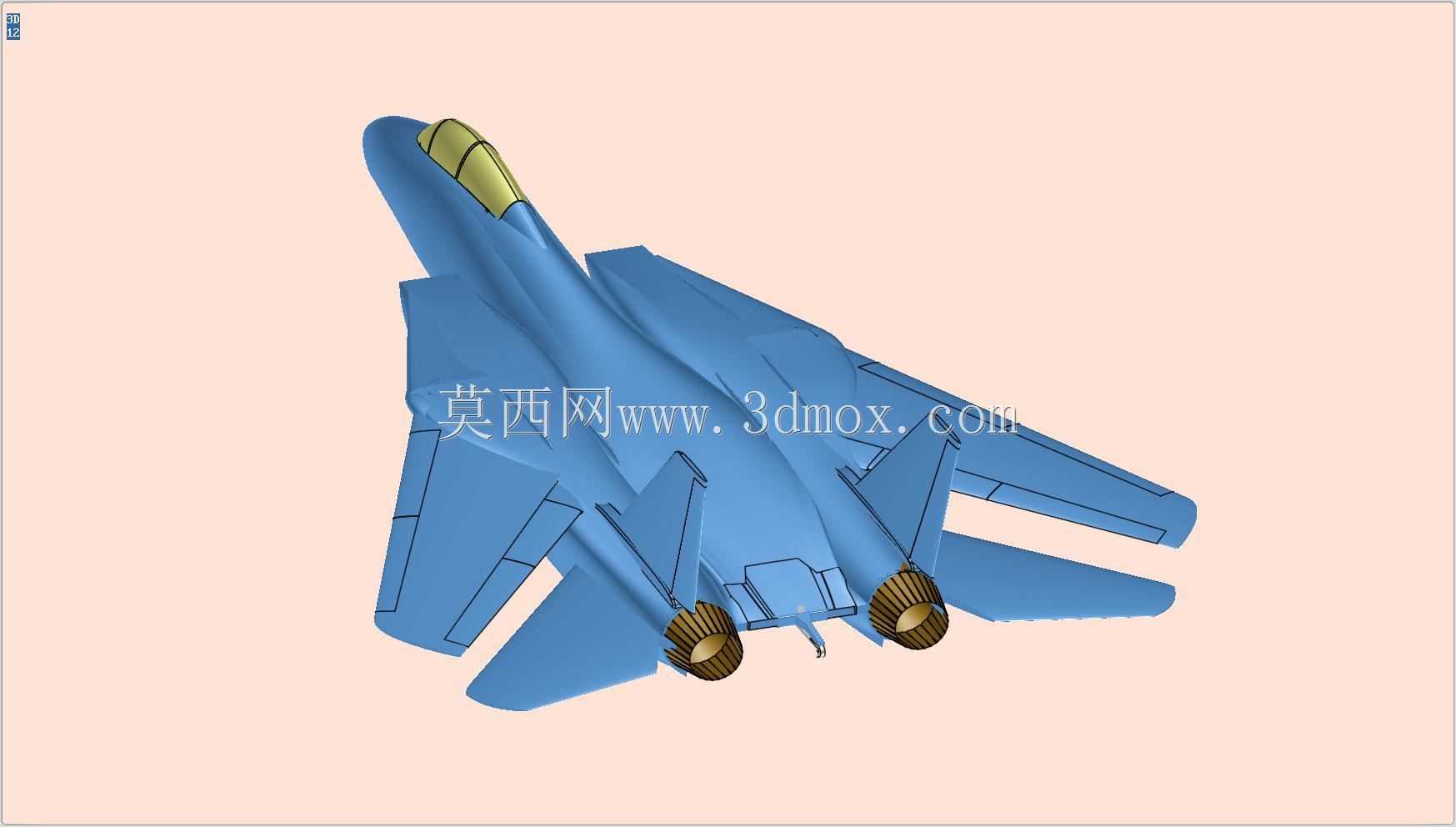

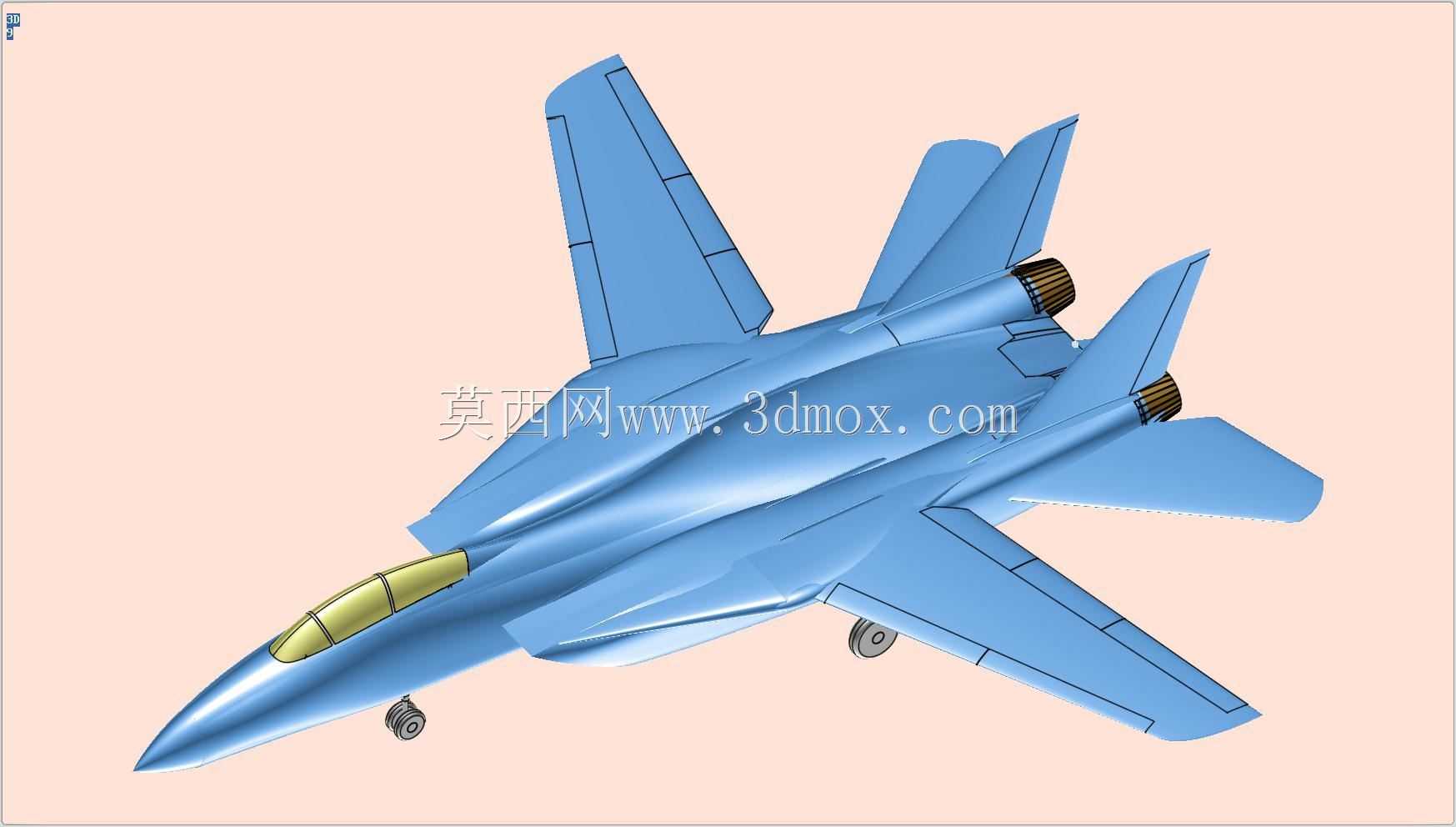

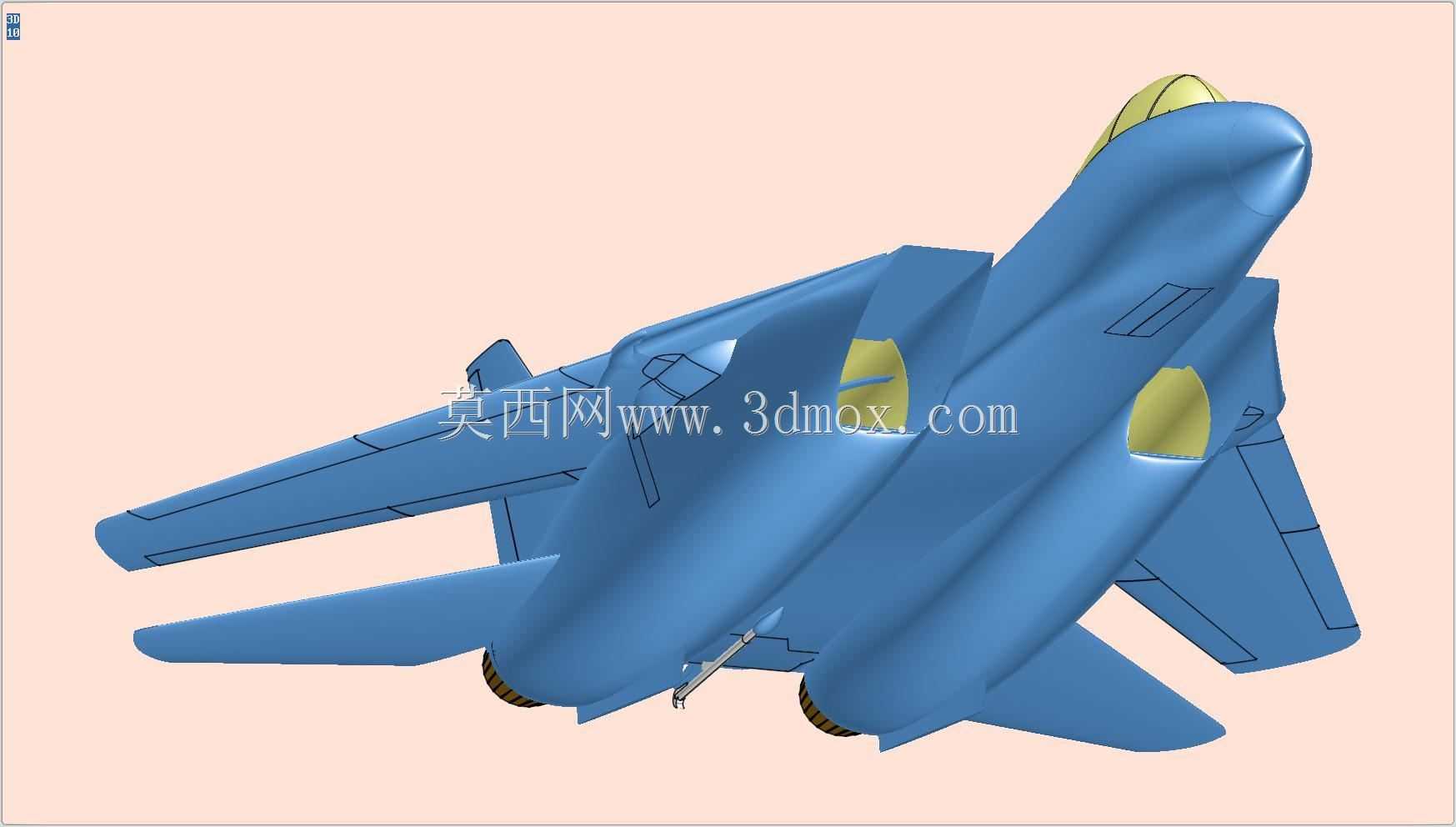

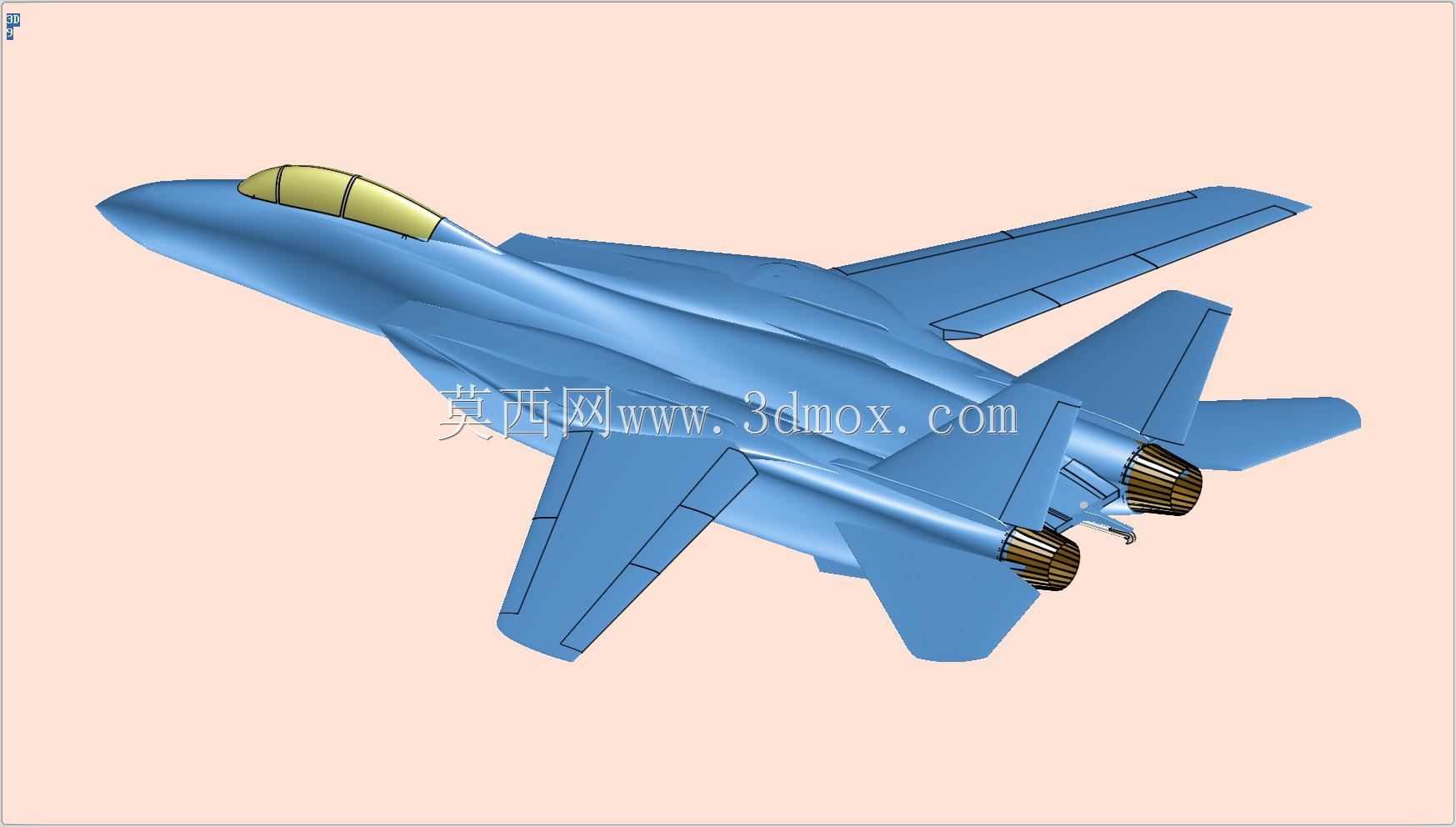

F-14战斗机实体装配结构三维数模

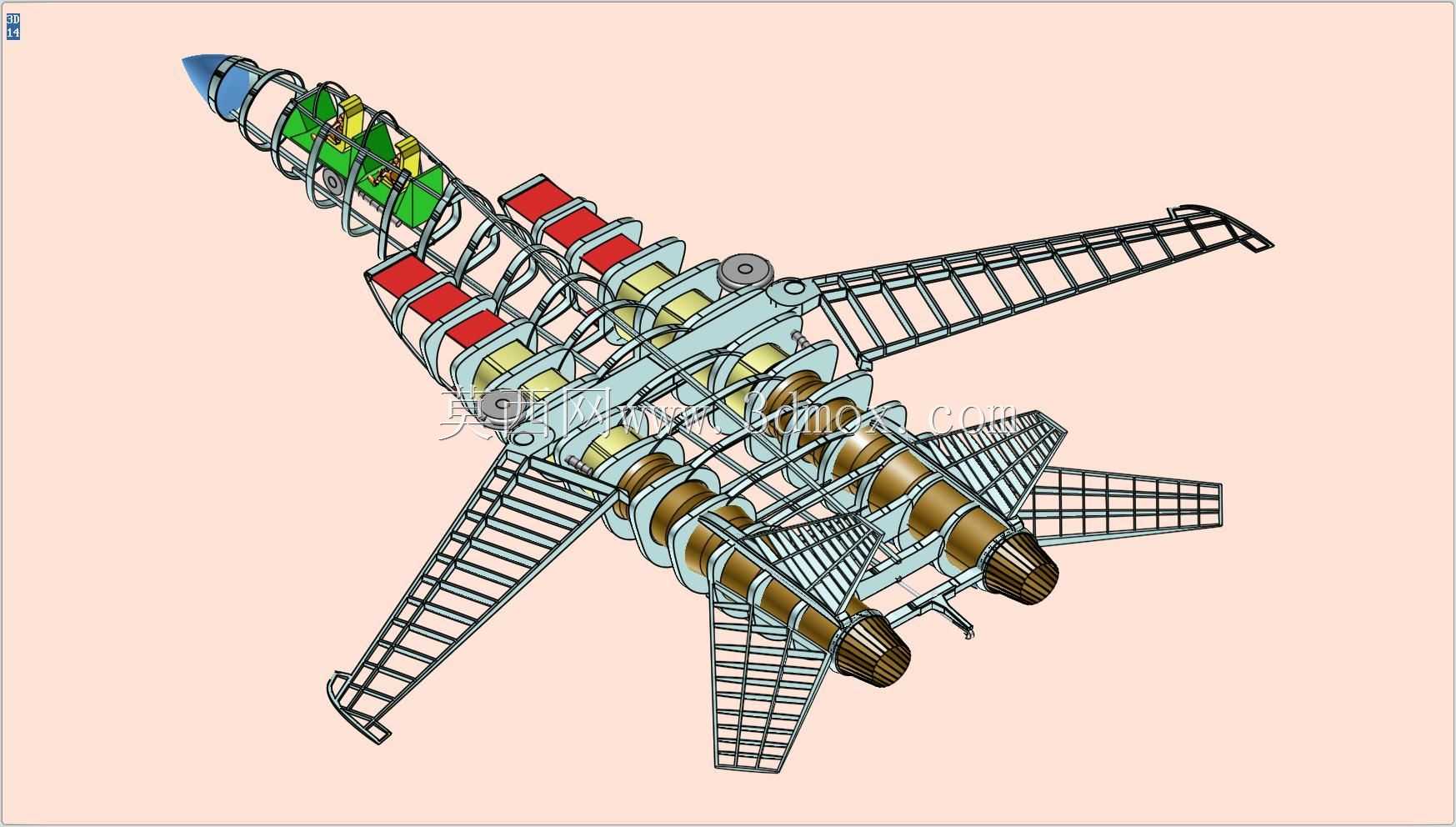

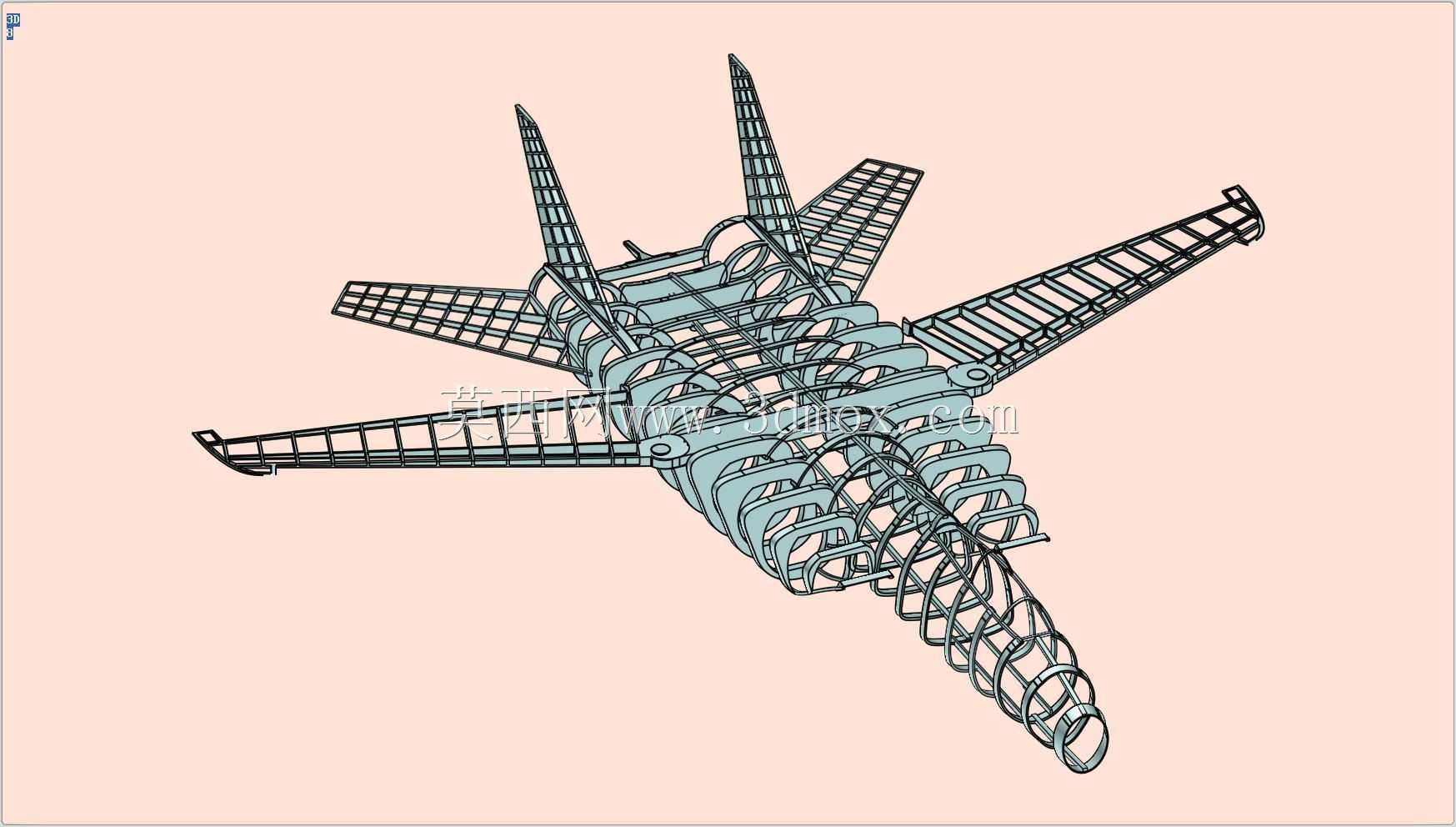

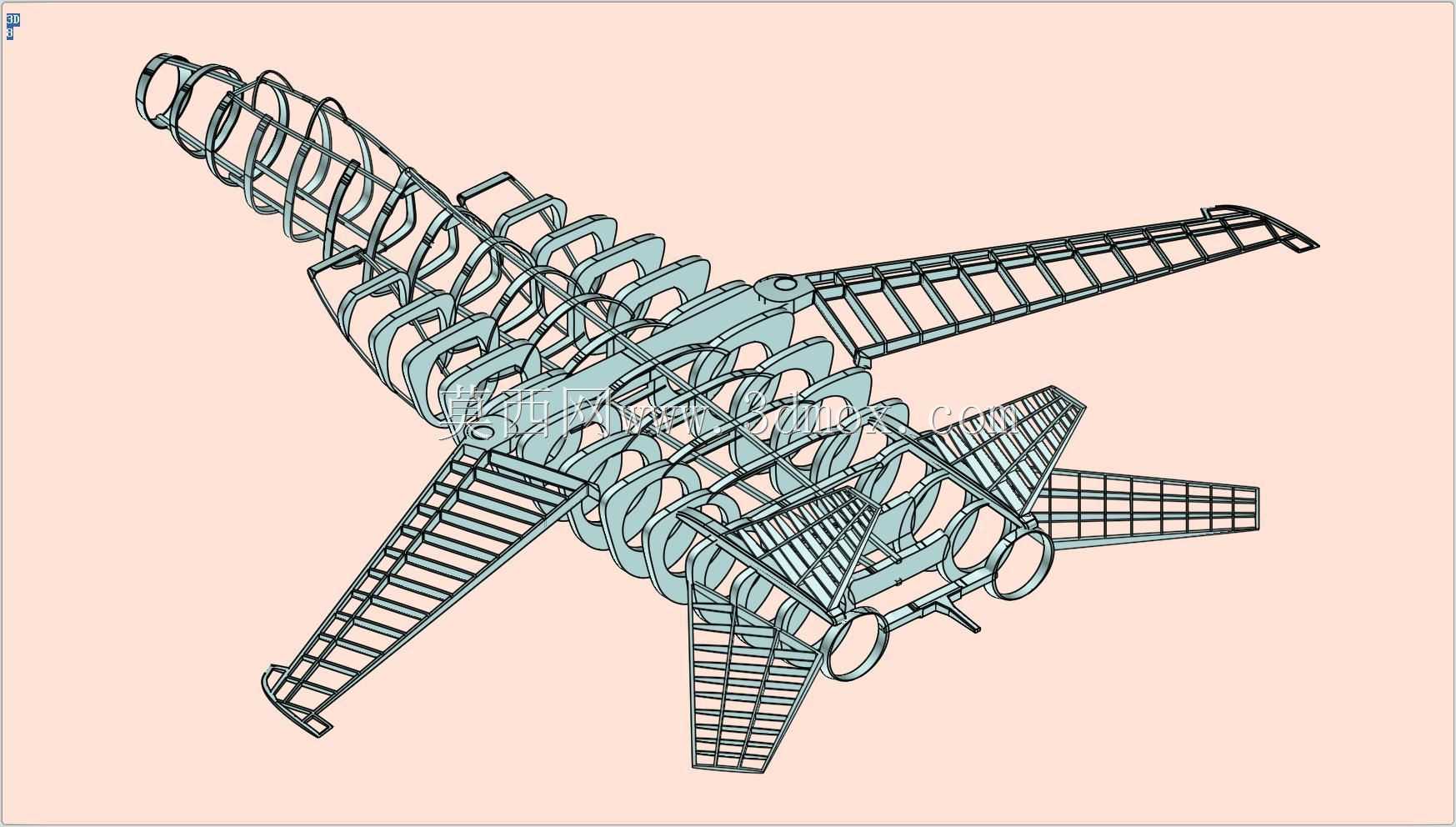

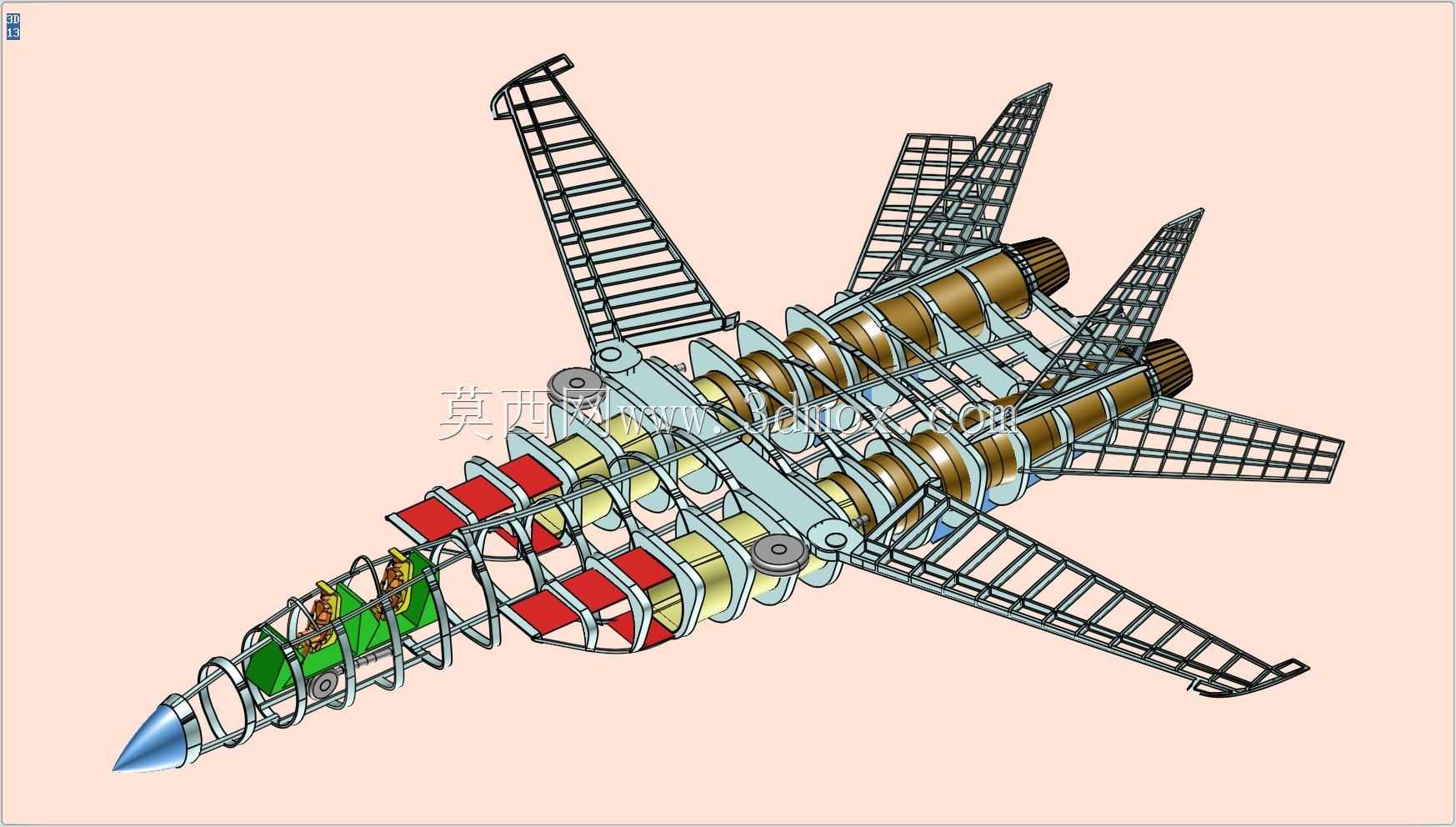

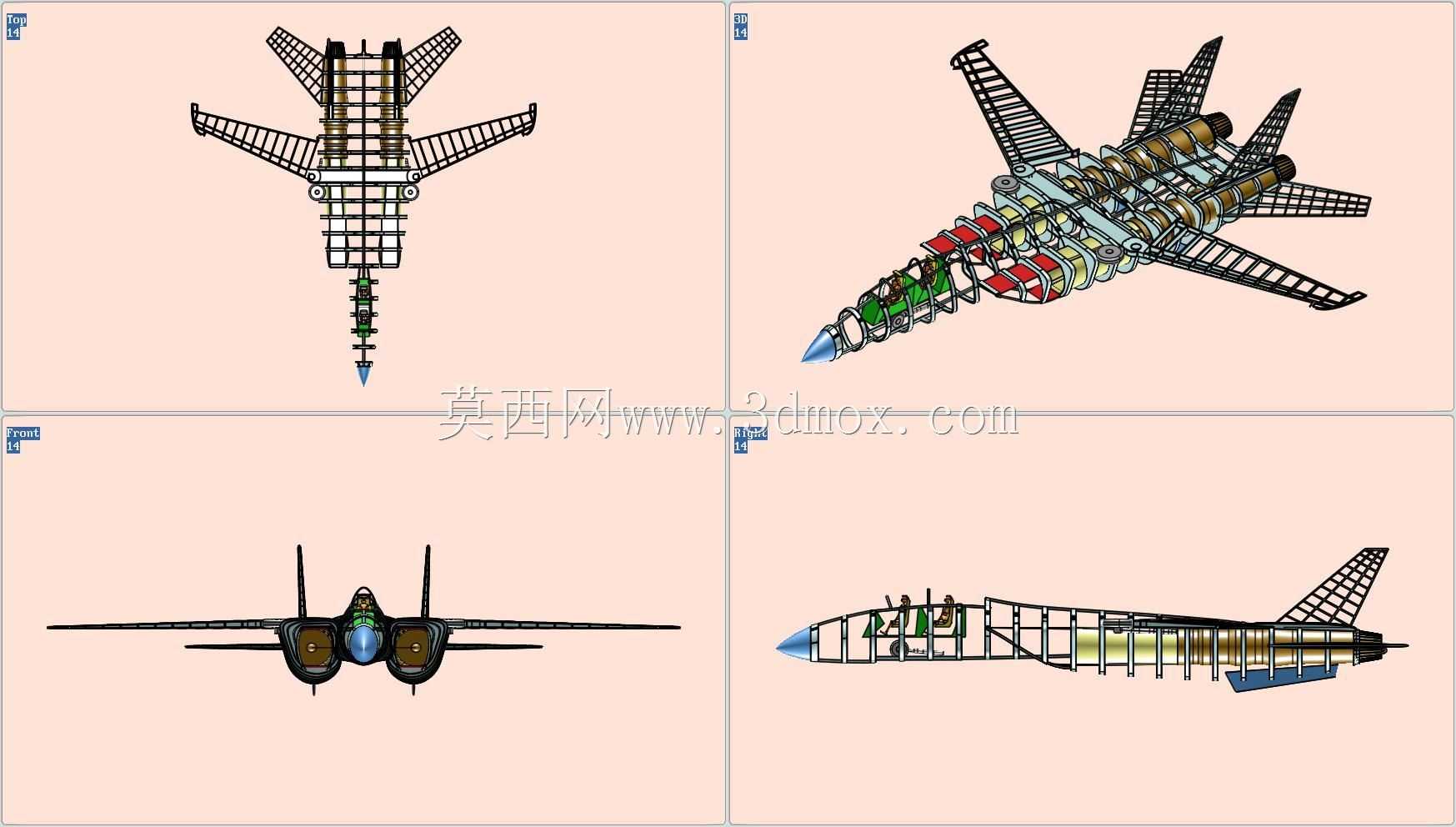

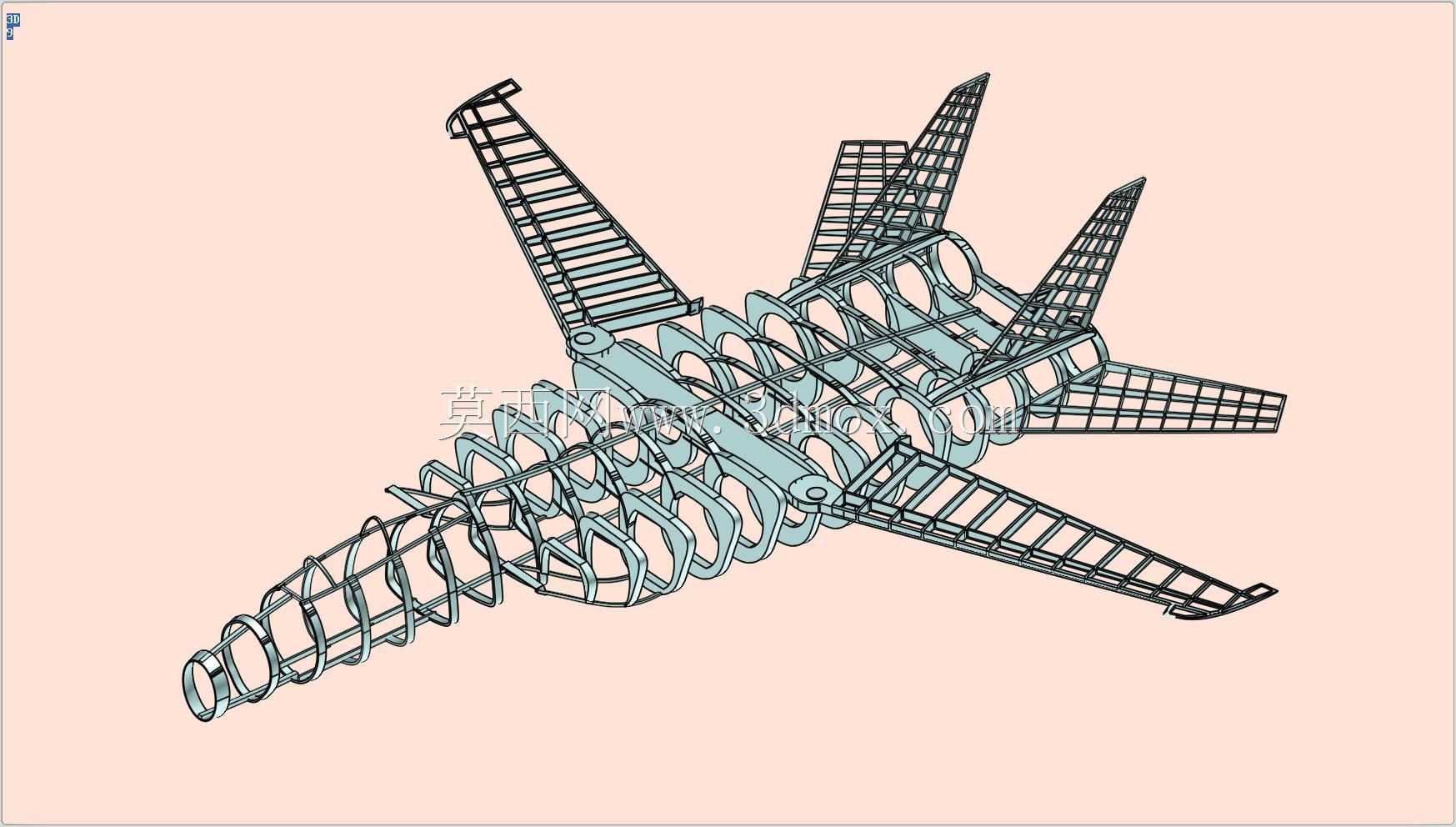

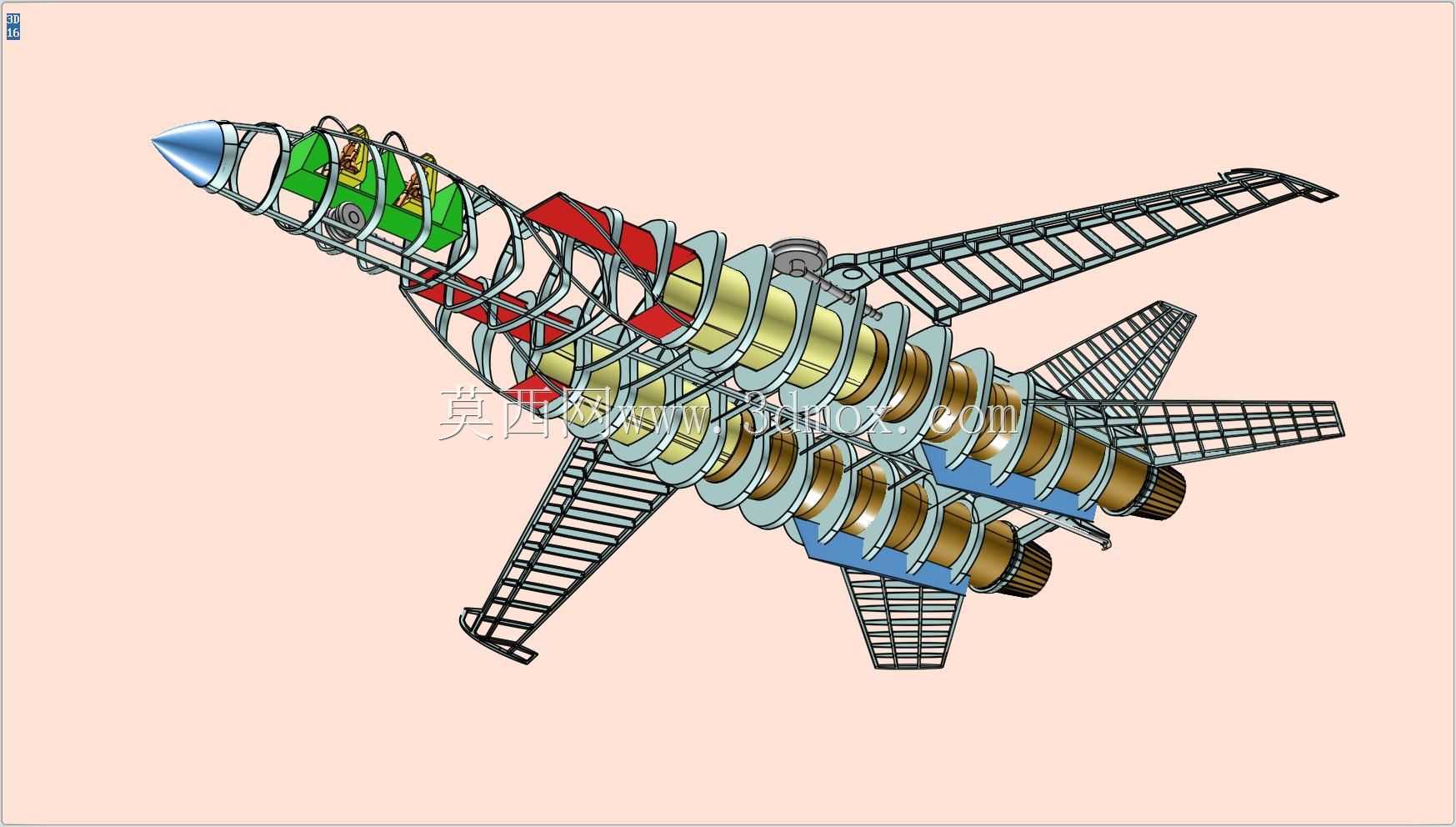

　　该套F-14战斗机装配数模，核心面向航空装备结构认知、教学演示、影视道具预演、航模设计参考等场景使用，区别于真机的全参数涉密设计，这套数模以实体零件装配逻辑为核心，完整还原了机型的整体布局与结构分块逻辑。整套模型共拆分出270个独立实体零件，按照真机的系统划分逻辑归集为28个子装配模块，覆盖机身主体、可变后掠翼结构、双发布局短舱、尾翼组、起落架收放结构、座舱段等核心结构分区，每个子装配模块都保留了零件间的装配约束关系，可单独拆解查看内部的层级配合逻辑，适合结构设计从业者拆解学习大型航空装备的模块化拆分思路。

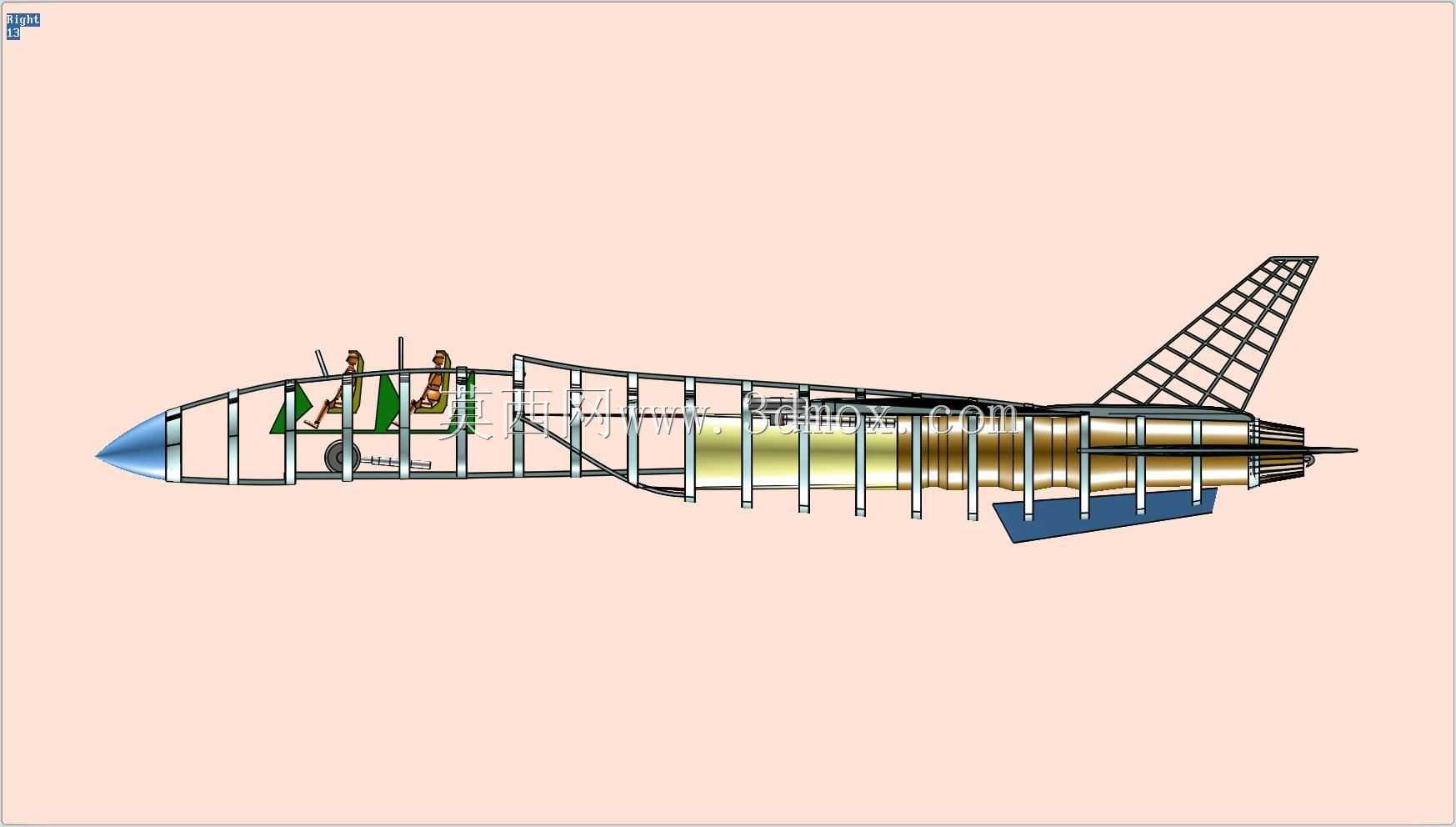

　　从实际用途来看，这套数模可直接用于航空科普场景的结构展示，配合剖切操作即可向受众演示战机各系统的布局位置；也可作为航模设计的基础参考框架，设计人员可在现有外形轮廓基础上调整壁厚、预留动力安装位、设计舵机连接结构，省去从零开始绘制外形曲面的大量工时；同时在军事题材的三维动画制作中，该模型可直接绑定动画骨骼，实现机翼后掠角调节、起落架收放、舵面偏转等动作模拟，无需额外重构结构。

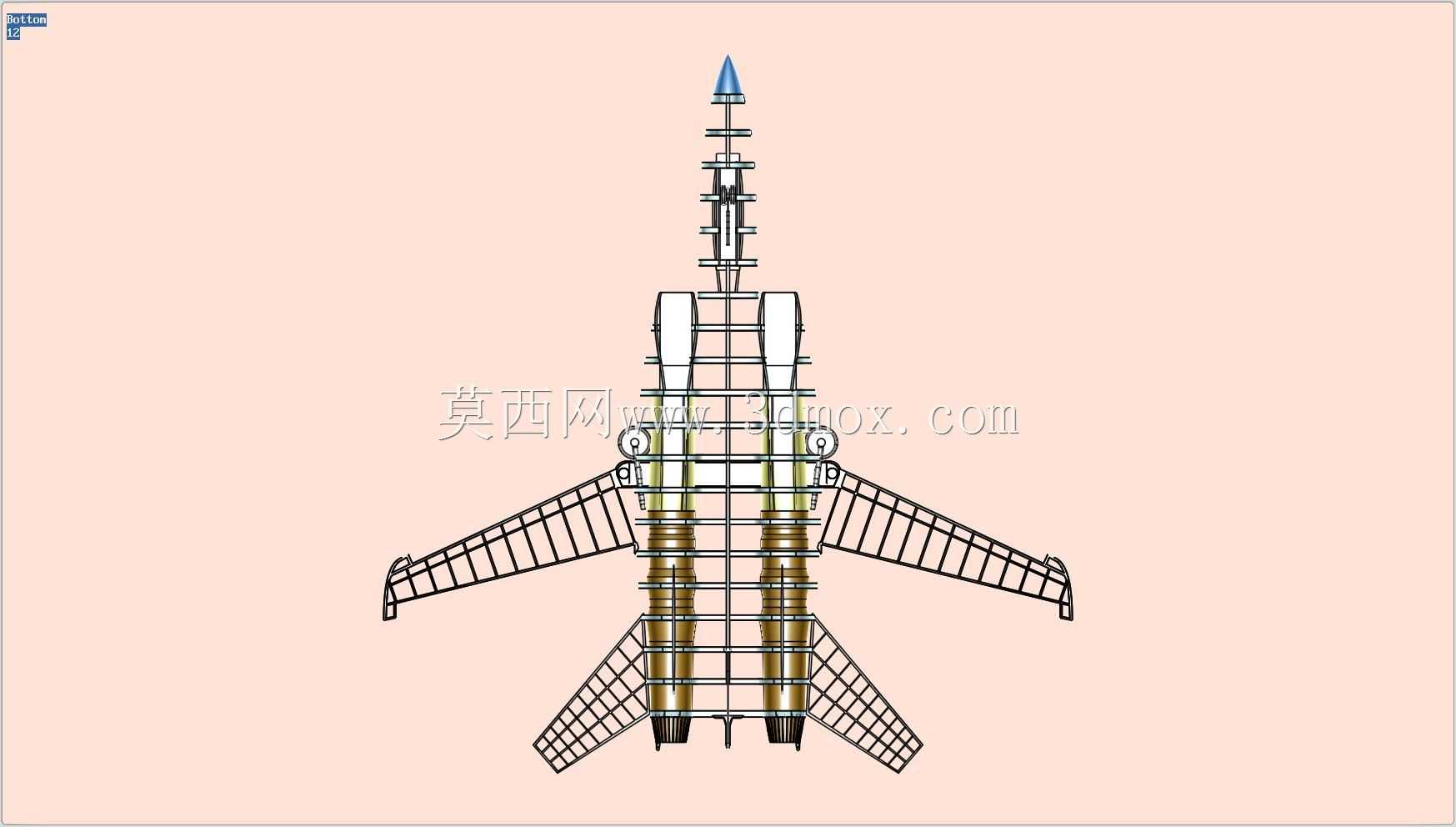

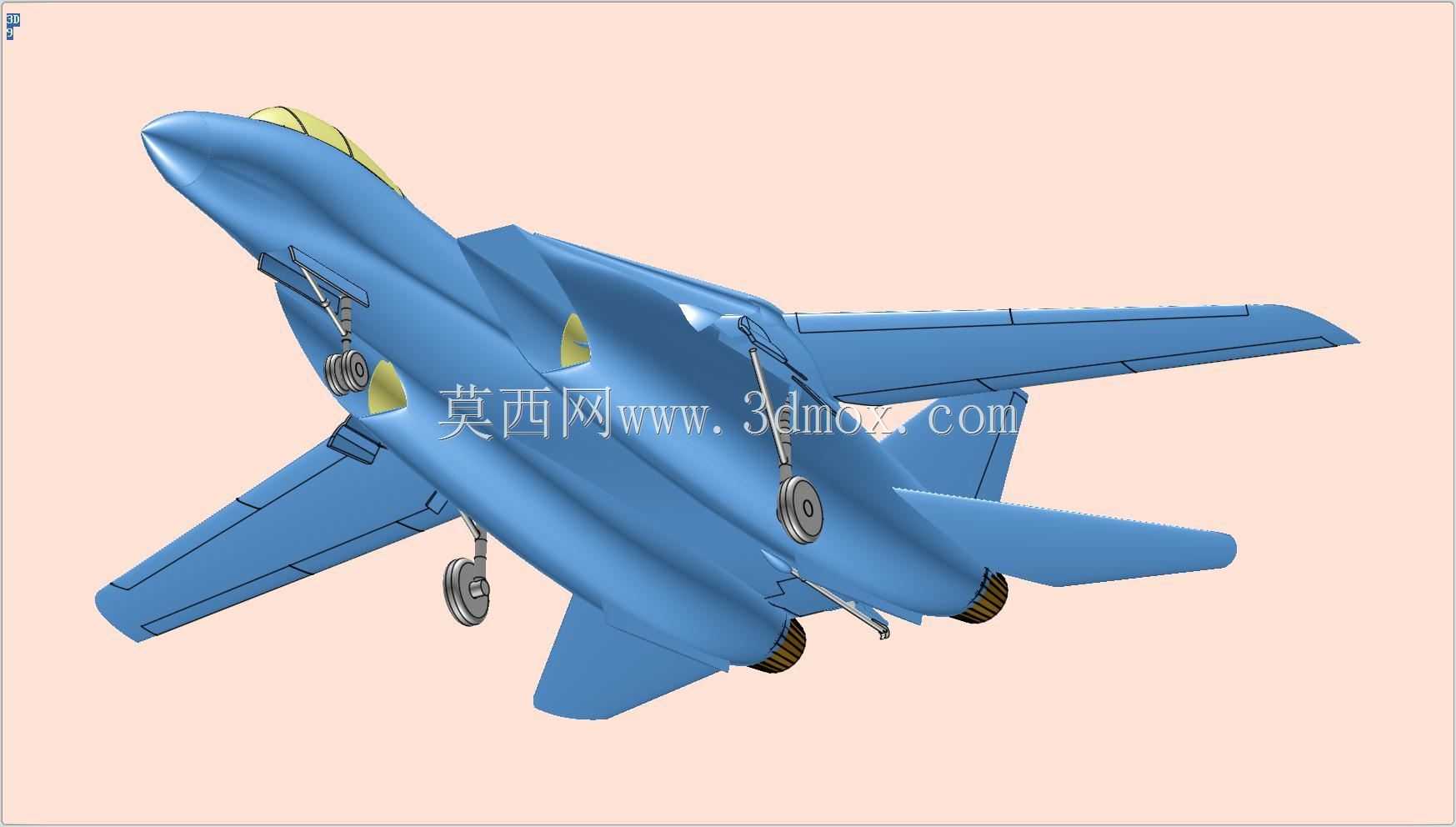

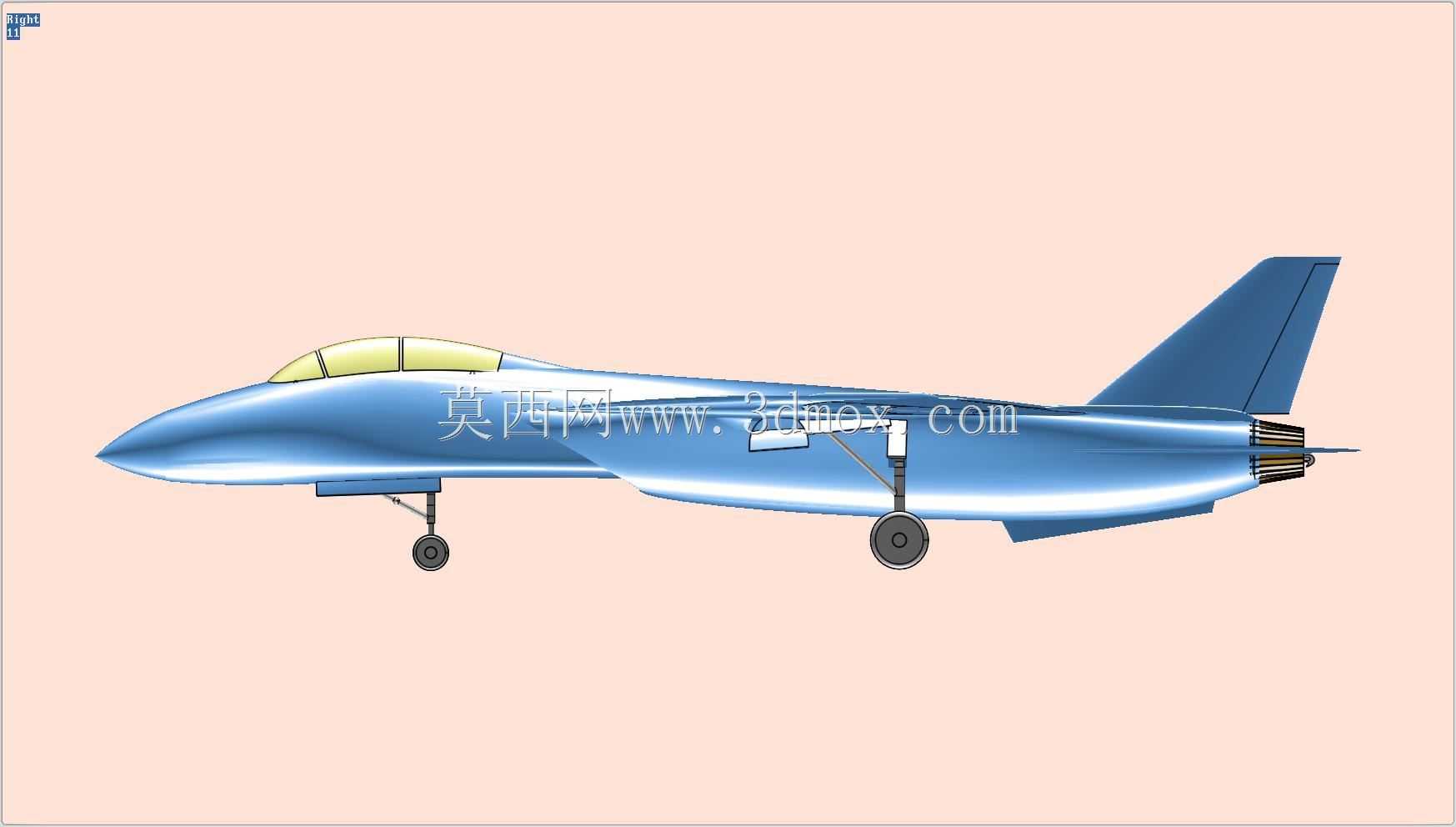

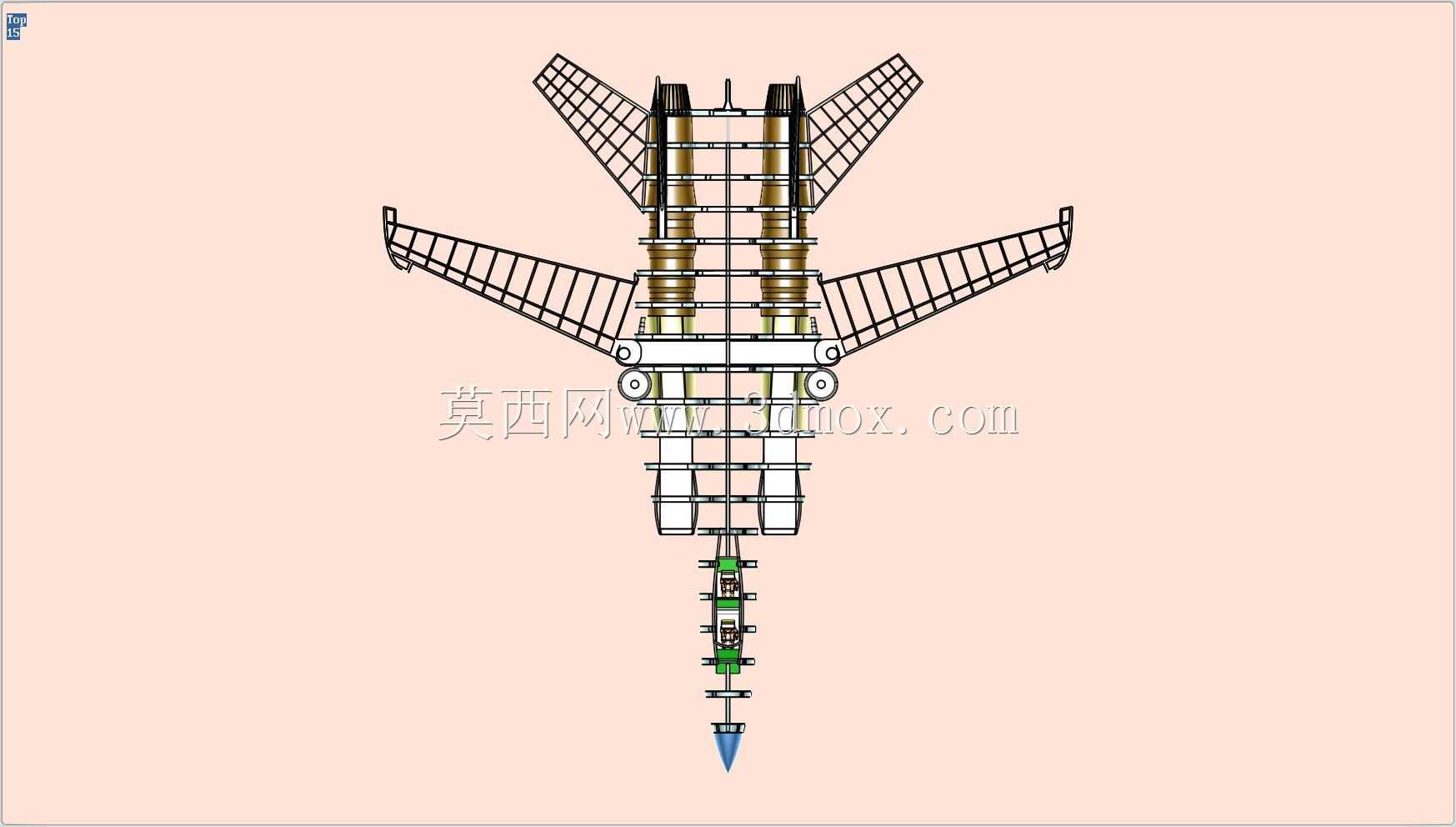

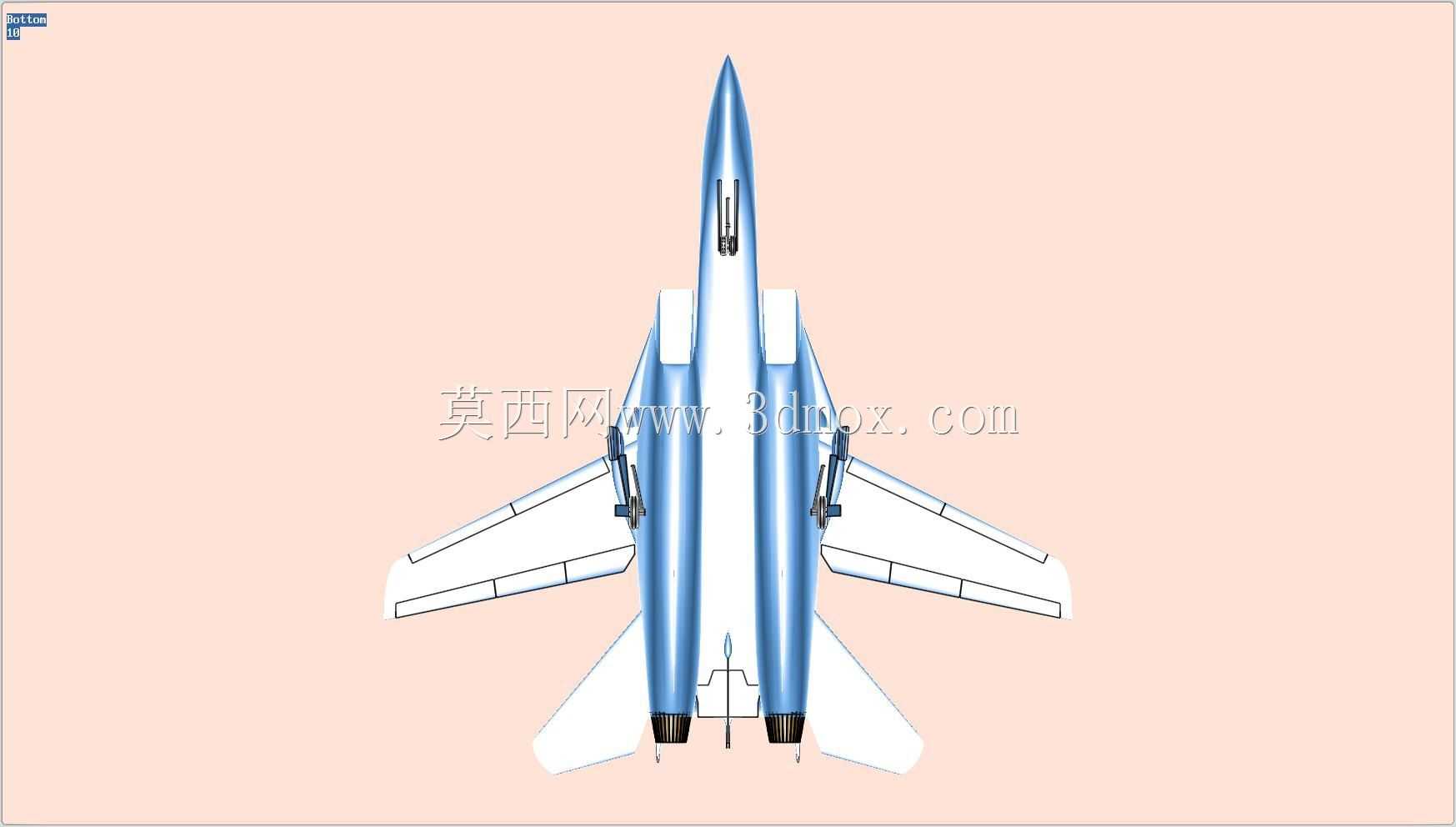

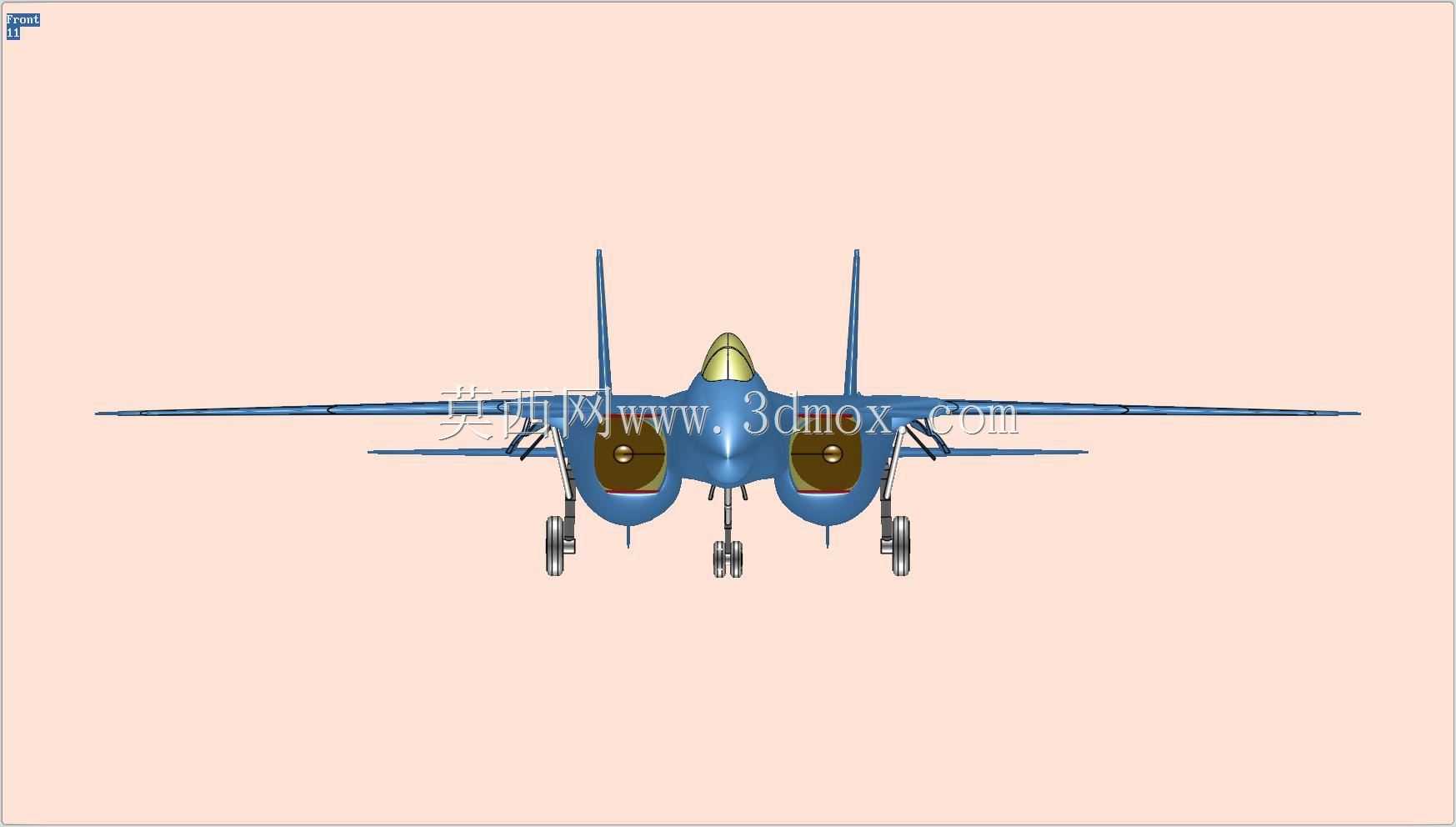

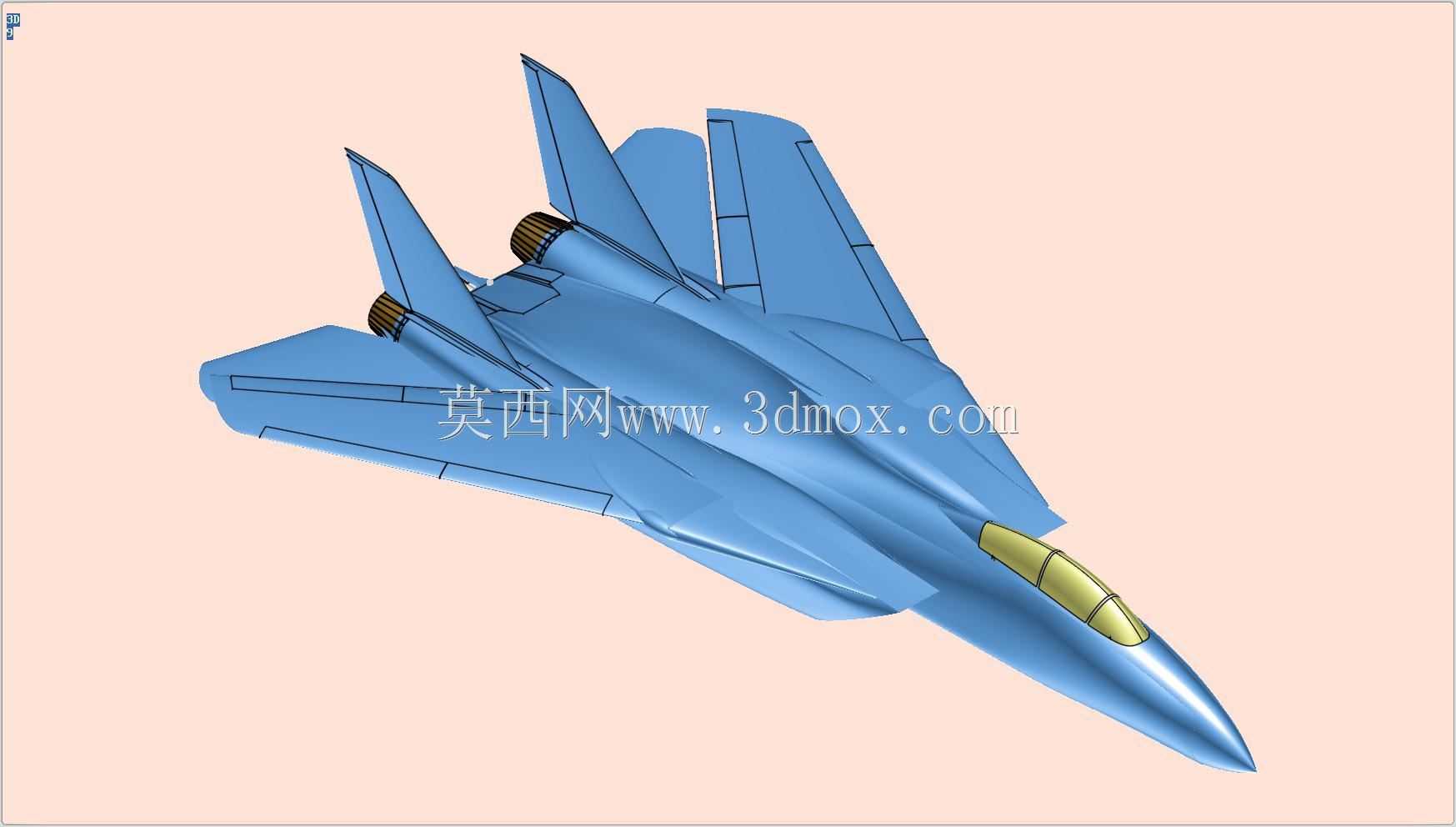

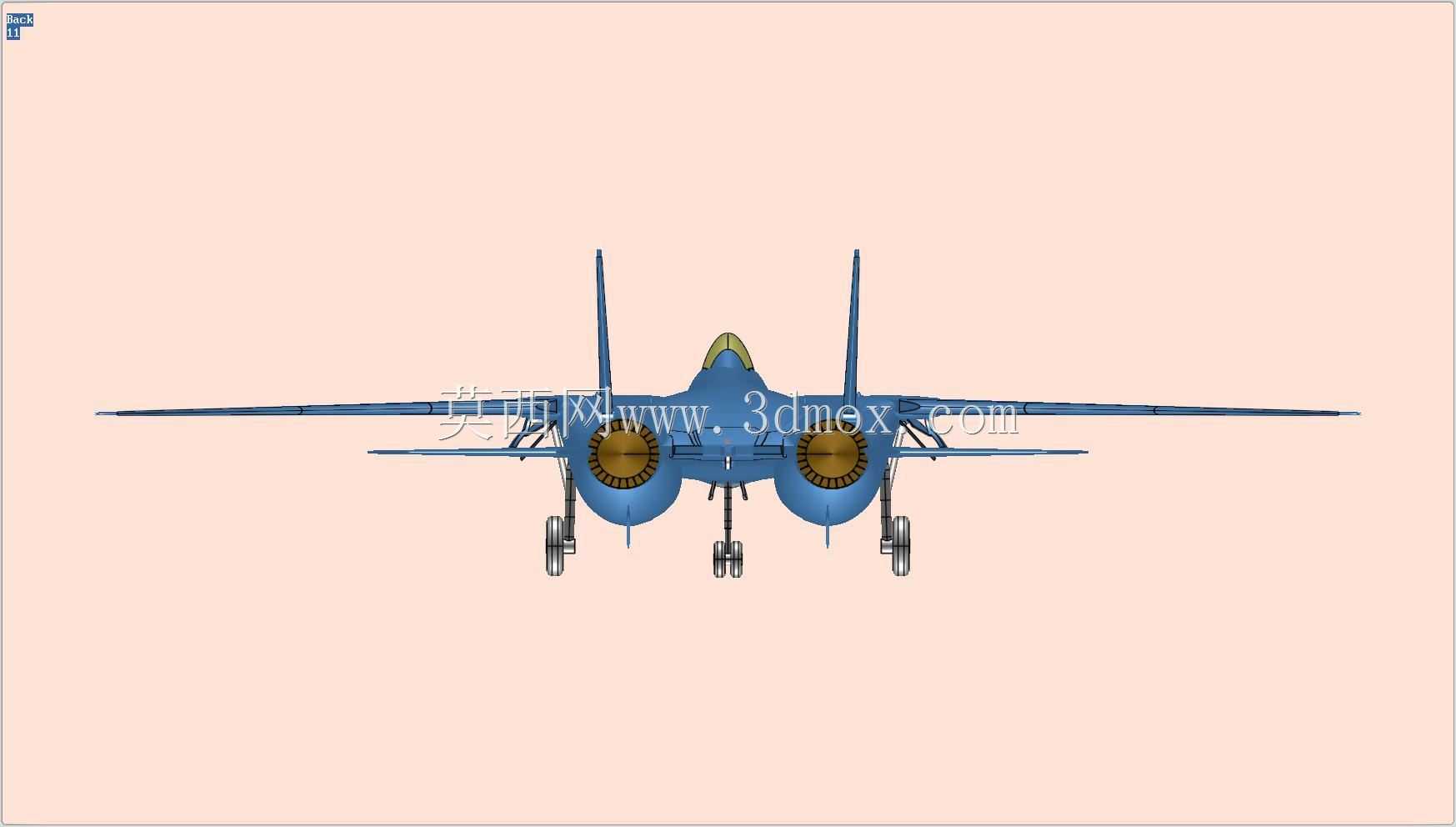

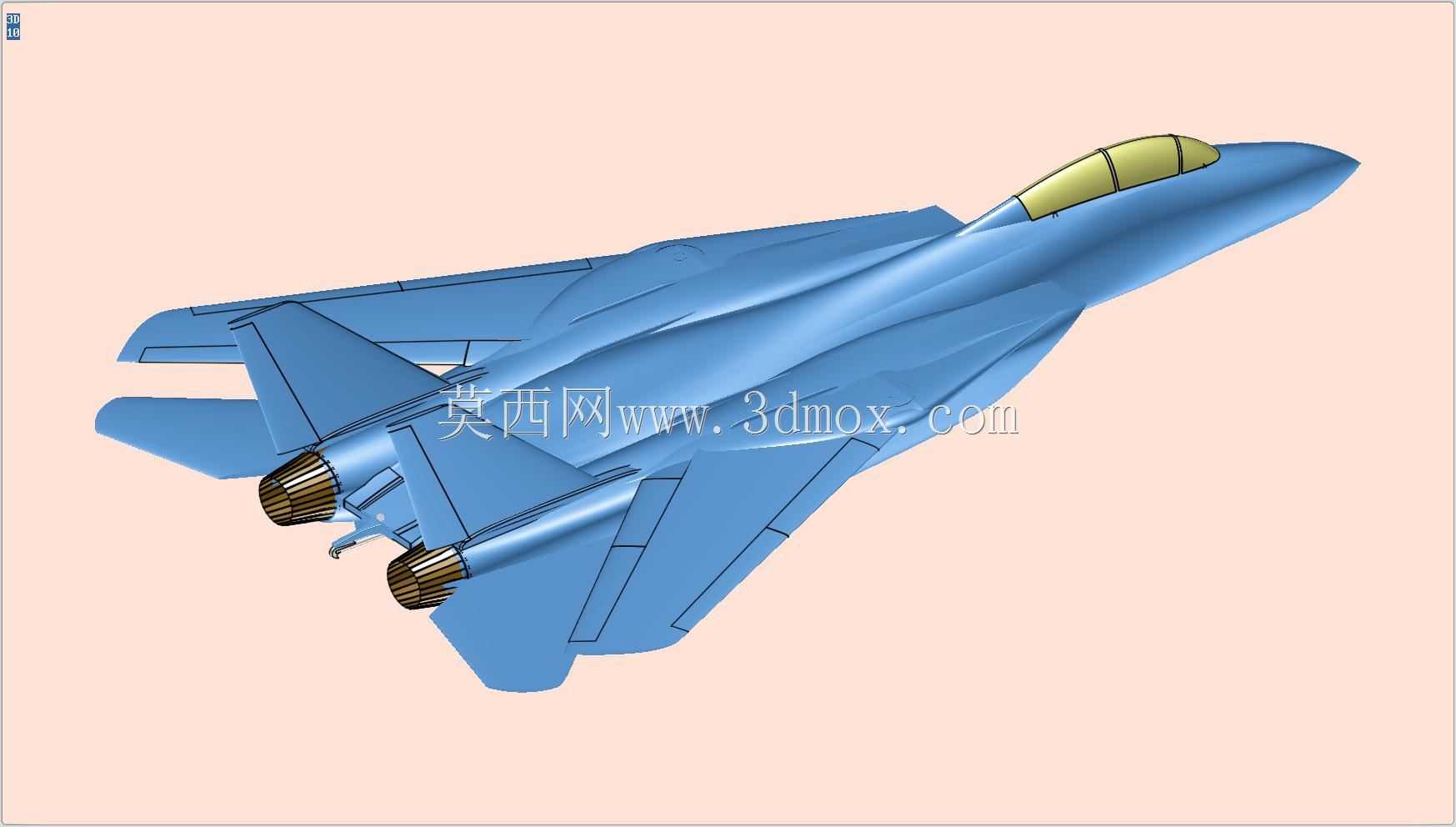

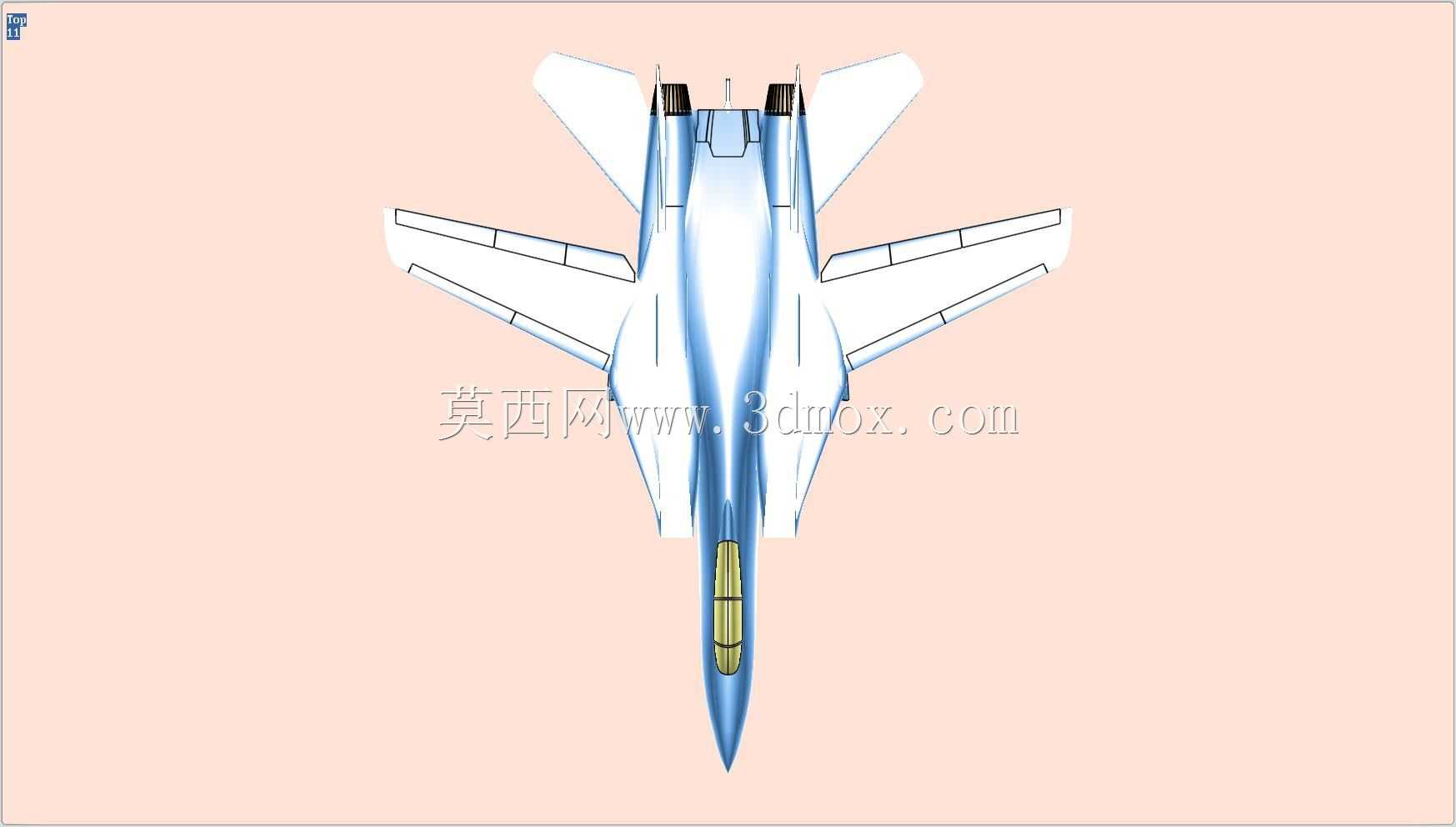

　　设计思路上，整套模型以8.5°×11°3′的三视图原稿为缩放基准搭建，优先保证整体外形的比例准确性，机身采用翼身融合体布局，机翼与机身的过渡曲面做了连续顺滑处理，还原了F-14特有的可变后掠翼转轴位置设计，双发短舱独立布置于机身两侧尾部，尾喷口、垂直尾翼、水平尾翼的相对位置完全匹配真机的布局关系，座舱段的整体曲面、风挡框架的分块也做了对应还原，起落架采用前三点式布局，前后起落架的轮组结构、收放连接位都做了实体化建模，没有采用面片简化处理。需要注意的是，由于是基于公开三视图缩放建模，模型的内部承力结构、管线布局、系统接口等细节未做还原，结构精度仅适用于外观展示、结构原理演示类场景，无法直接用于真机零部件的生产加工。

　　外形尺寸与安装边界方面，模型按照真机比例等比缩放后，机身长度、翼展（最大后掠角/最小后掠角状态）、机高的比例关系完全符合公开的真机参数，可变后掠翼的转动角度范围预留了足够的运动间隙，调整后掠角时不会出现机翼与机身、尾翼的结构干涉；起落架处于放下状态时，机腹最低点距离基准面的高度符合真机的地面停放间隙，尾喷口的端面与机身尾部的安装边界做了平齐处理，座舱盖与机身框架的配合间隙控制在合理范围内，不会出现穿模问题。每个子装配模块的零件都做了独立的实体化处理，没有出现破面、重叠面等建模问题，可直接导入各类三维软件进行后续的编辑调整，比如添加表面刻线、调整蒙皮分块、追加外挂部件等操作都可以在现有模型基础上快速完成。

　　对于结构设计从业者而言，这套模型的参考价值更多在于大型复杂装配体的模块化拆分逻辑：如何将整架战机的数百个零件按照功能、安装位置划分为不同的子装配，如何在子装配之间预留合理的安装接口与运动间隙，如何处理大曲面部件的装配配合关系，这些设计思路都可以迁移到其他大型装备的三维建模工作中，尤其是涉及多运动部件的装配设计时，该模型的层级划分方式、运动间隙预留逻辑都具备实际的参考意义。
