树莓派4代双风扇散热外壳结构设计

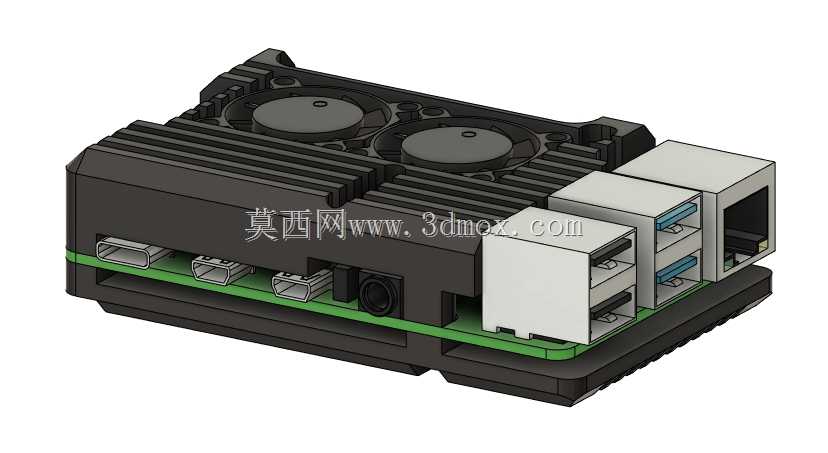

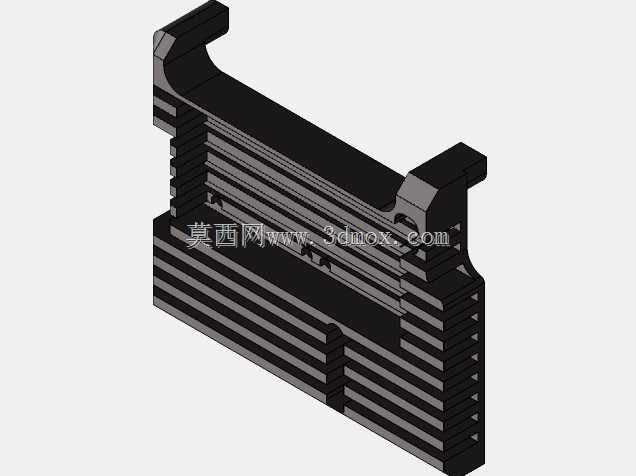

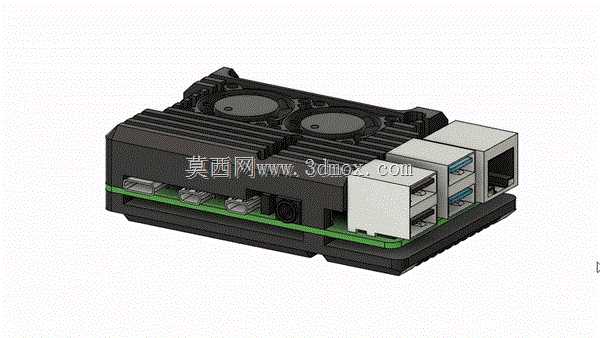

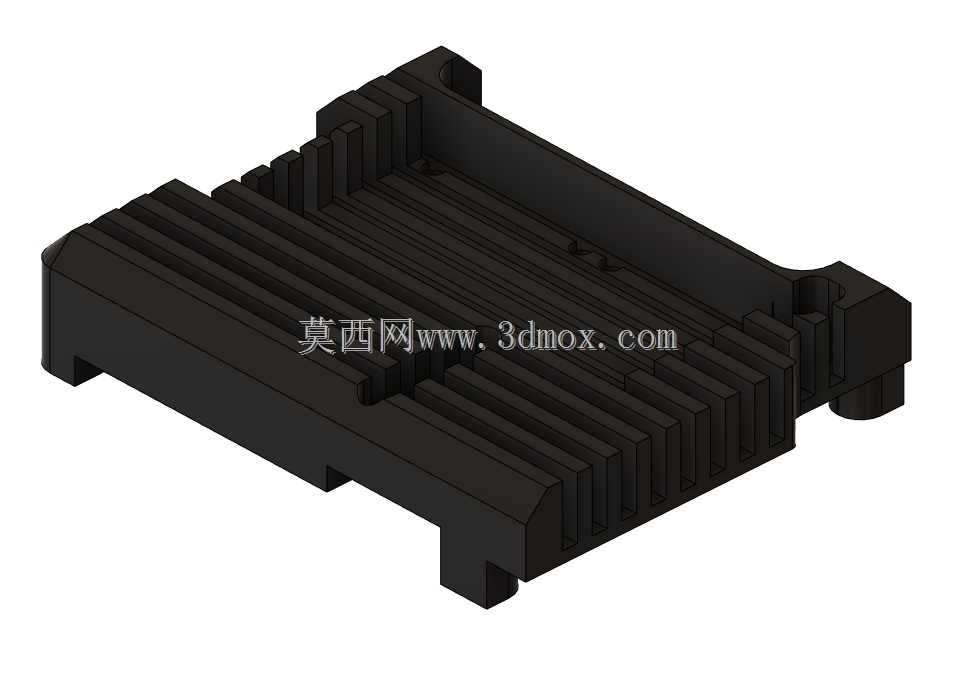

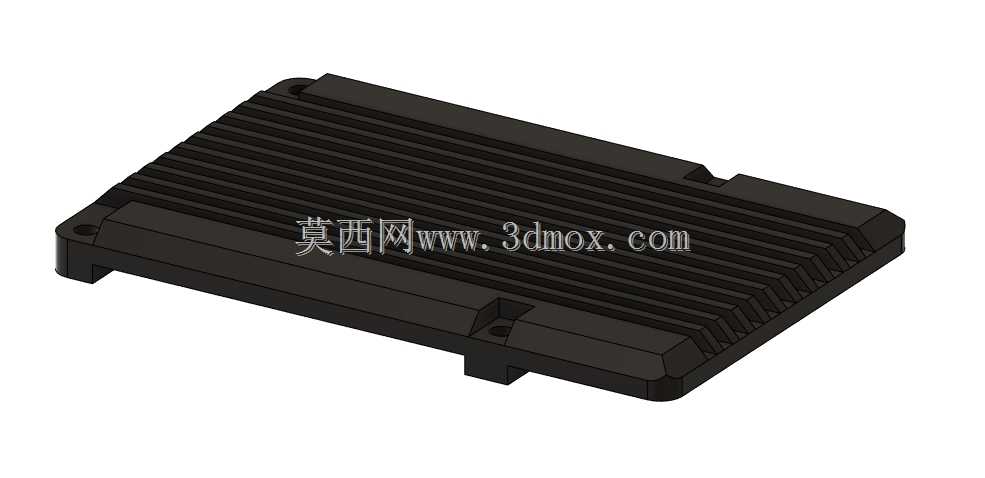

　　做嵌入式开发的同行应该都碰到过树莓派4满负载运行时的过热降频问题，尤其是跑机器视觉、边缘计算任务的时候，核心温度破百是常有的事，常规的被动散热片在密闭机柜、夏季高温车间这类通风条件差的部署场景里，根本压不住持续高负载的发热量，这也是当初做这套散热结构的核心出发点。这套结构直接把散热壳体和开发板的安装定位做了一体化设计，不需要额外的转接支架，壳体底部预留了和树莓派4 PCB板完全对位的安装柱，对应PCB上四个标准固定孔位，安装时直接把开发板卡入定位槽，拧上四颗M2.5的微型螺丝就能完成固定，不会出现偏移、松脱的问题，也不会干涉板载元件的布局。散热主体采用铝合金一体铣削的鳍片结构，鳍片的间距、高度都是经过热阻核算的，

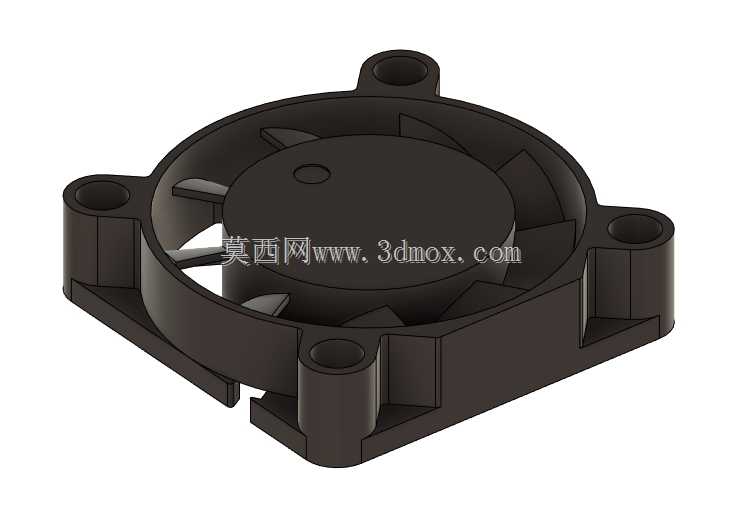

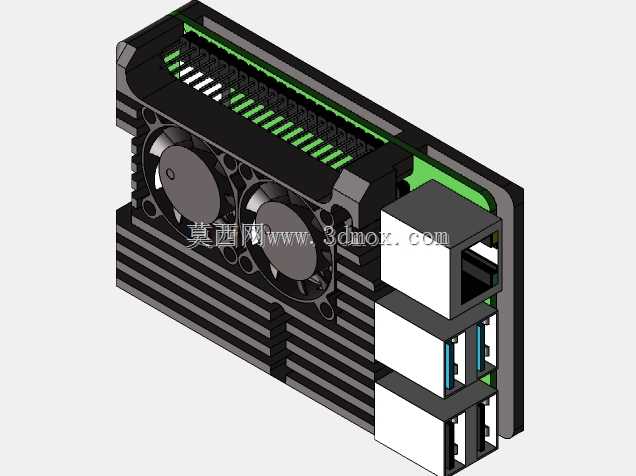

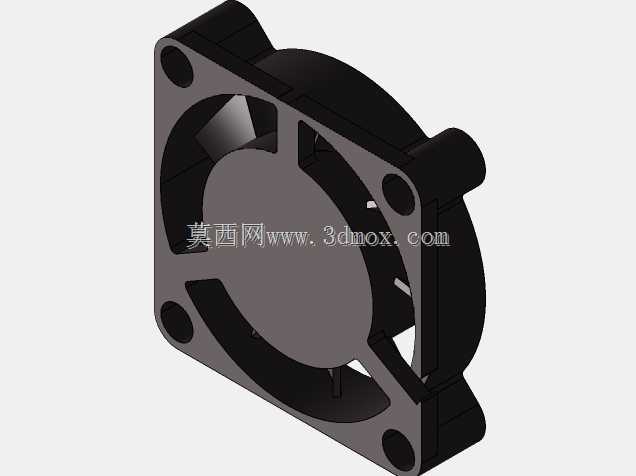

　　既保证足够的散热接触面积，也不会因为鳍片过密导致风阻过大，影响风扇的送风效率；壳体和树莓派核心处理器、内存颗粒的接触位置，都预留了0.2mm的导热垫压缩余量，安装时贴上对应厚度的导热硅胶垫，就能保证发热元件和散热壳体之间的紧密接触，避免空气间隙带来的热阻提升。顶部嵌入的两个双滚珠轴流风扇，直接卡在壳体预留的方形安装槽里，供电线顺着壳体侧面的走线槽引到开发板的GPIO针脚取电，不需要额外飞线，走线完全隐藏在壳体内部，不会外露杂乱。壳体的接口侧完全按照树莓派4的接口布局做了精准的避让开口，双Micro HDMI接口、USB3.0/2.0接口、Type-C供电口、RJ45以太网口、3.5mm音频口的位置都做了公差预留，

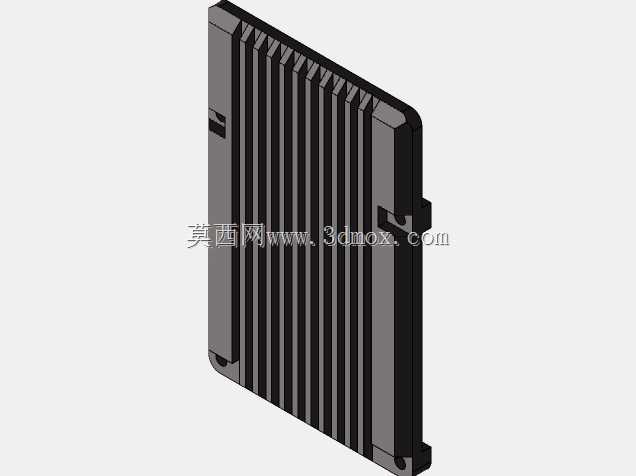

　　哪怕是带金属屏蔽壳的加厚接头也能顺利插拔，不会出现插不到位的情况；底部对应TF卡插槽的位置也开了取卡缺口，不用拆外壳就能直接插拔系统卡，日常维护的时候省了很多拆装的麻烦。从安装边界来看，整个结构的长宽尺寸完全贴合树莓派4的PCB轮廓，没有向外额外突出的结构，比常规的堆叠式散热方案省了至少10mm的高度空间，不管是装到标准的DIN导轨安装盒里，还是嵌入到小型设备的内部腔体，都不会和周边的结构件产生干涉；外壳表面做了黑色阳极氧化处理，除了提升耐磨耐腐蚀性能之外，也能增强被动辐射散热的效率，哪怕风扇停转的极端情况下，也能依靠壳体本身的散热能力维持基础运行，不会立刻出现过热保护。在实际的场景测试里，这套散热结构在环境温度35℃的密闭机柜内，

　　让树莓派4持续满负载跑4K视频编码加神经网络推理任务，核心温度能稳定控制在55℃以内，比原装的被动散热方案低了近40℃，完全不会触发降频阈值，哪怕是24小时不间断运行的工业边缘采集节点、小型智能网关这类长期高负载的应用场景，也能保证设备运行的稳定性。设计的时候也考虑了批量生产的工艺性，整个壳体的所有结构都能通过单次CNC铣削完成，不需要二次拆件加工，边角位置都做了R0.5的倒角处理，没有尖锐的毛刺，安装的时候不会划伤手或者损坏PCB板上的贴片元件；风扇的安装位也做了防呆设计，风扇的正反方向不会装反，保证送风方向是从鳍片间隙穿过带走热量，不会出现气流短路的问题。另外壳体两侧还预留了可选的扩展安装孔位，如果需要把整个模块固定到设备内壁或者支架上，不需要额外做转接件，直接通过预留孔位拧螺丝就能固定，适配不同的安装需求。
