半导体产线自动晶圆转移输送设备结构

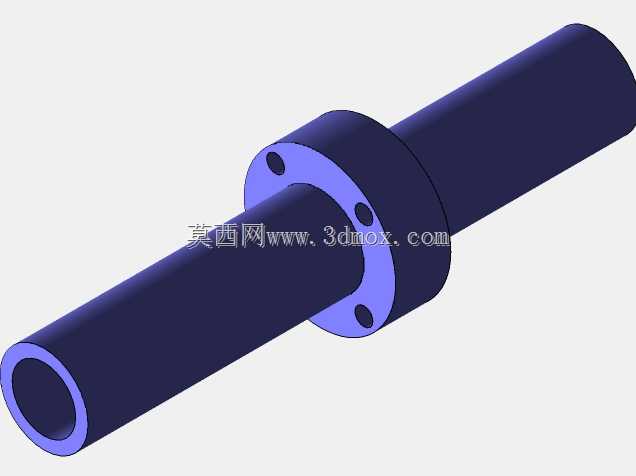

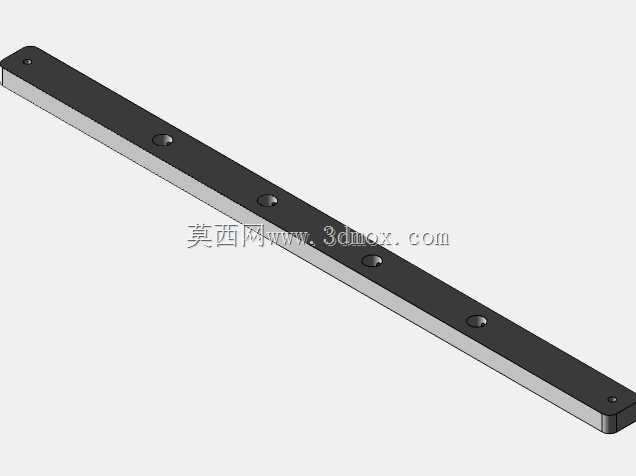

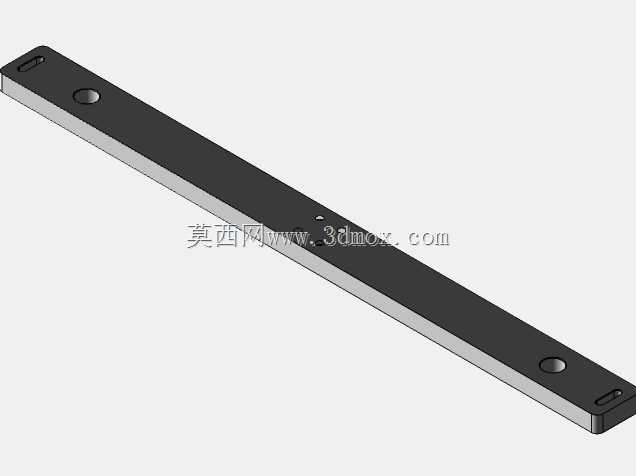

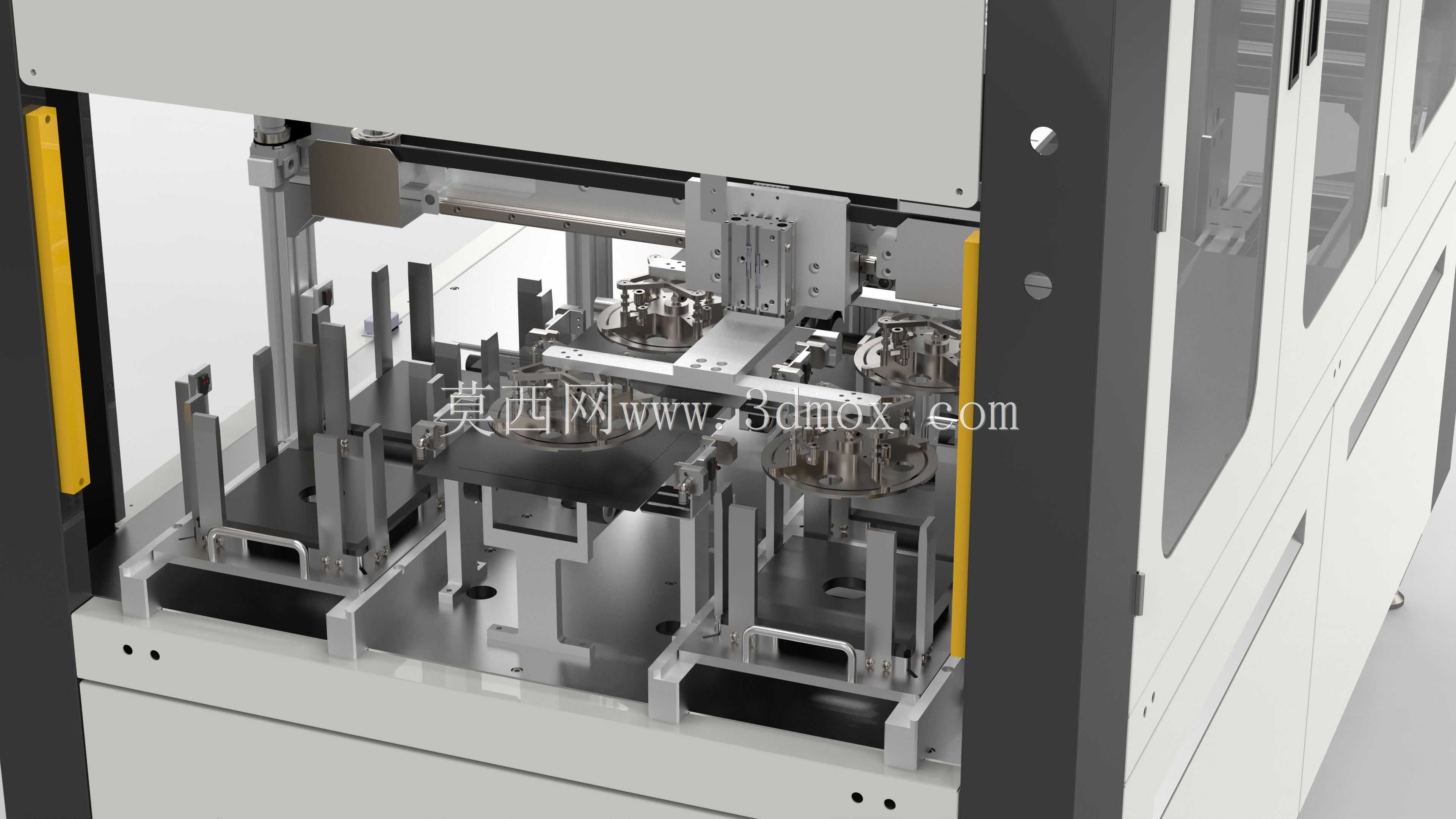

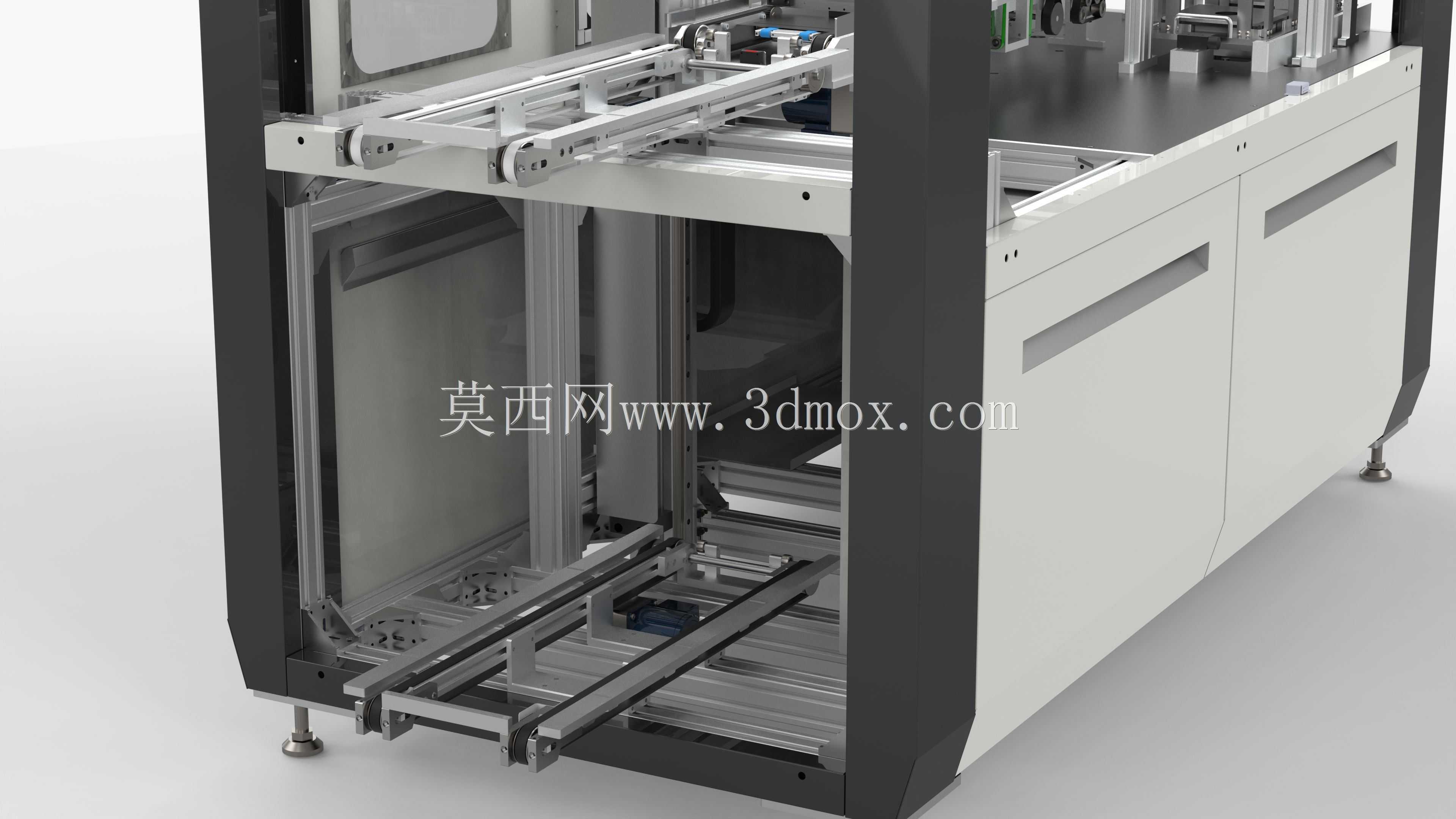

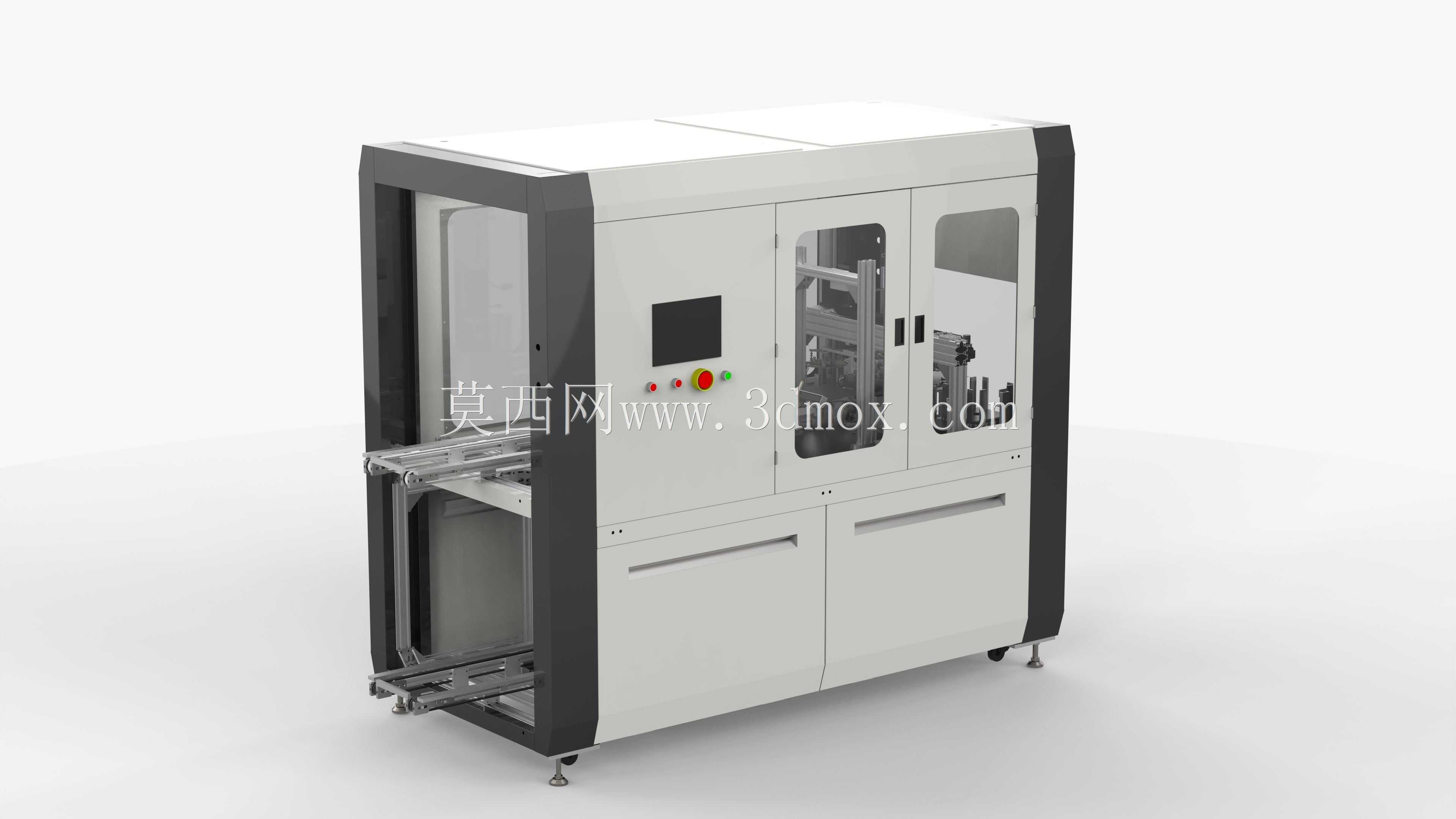

　　在半导体前道与后道制造的洁净车间场景中，晶圆作为核心加工载体，其在不同工艺工位间的转运、装卸环节直接决定产线良率与运行效率，人工转运不仅无法满足Class100级洁净室的微粒管控要求，还易因手持力度偏差造成晶圆裂片、表面划伤，这款自动晶圆转移设备正是针对这类痛点开发的专用工位衔接装备。设备整体采用封闭式框架结构，两侧设置上下双层晶圆料盒进出接驳位，可同时对接上游刻蚀、镀膜工位的出料端与下游清洗、检测工位的进料端，无需额外增设中转缓存台，适配主流8英寸、12英寸标准晶圆料盒的传输节拍，单工位单次取放晶圆的动作循环可控制在3秒内，匹配多数半导体产线每小时120片以上的流转需求。从结构设计逻辑来看，

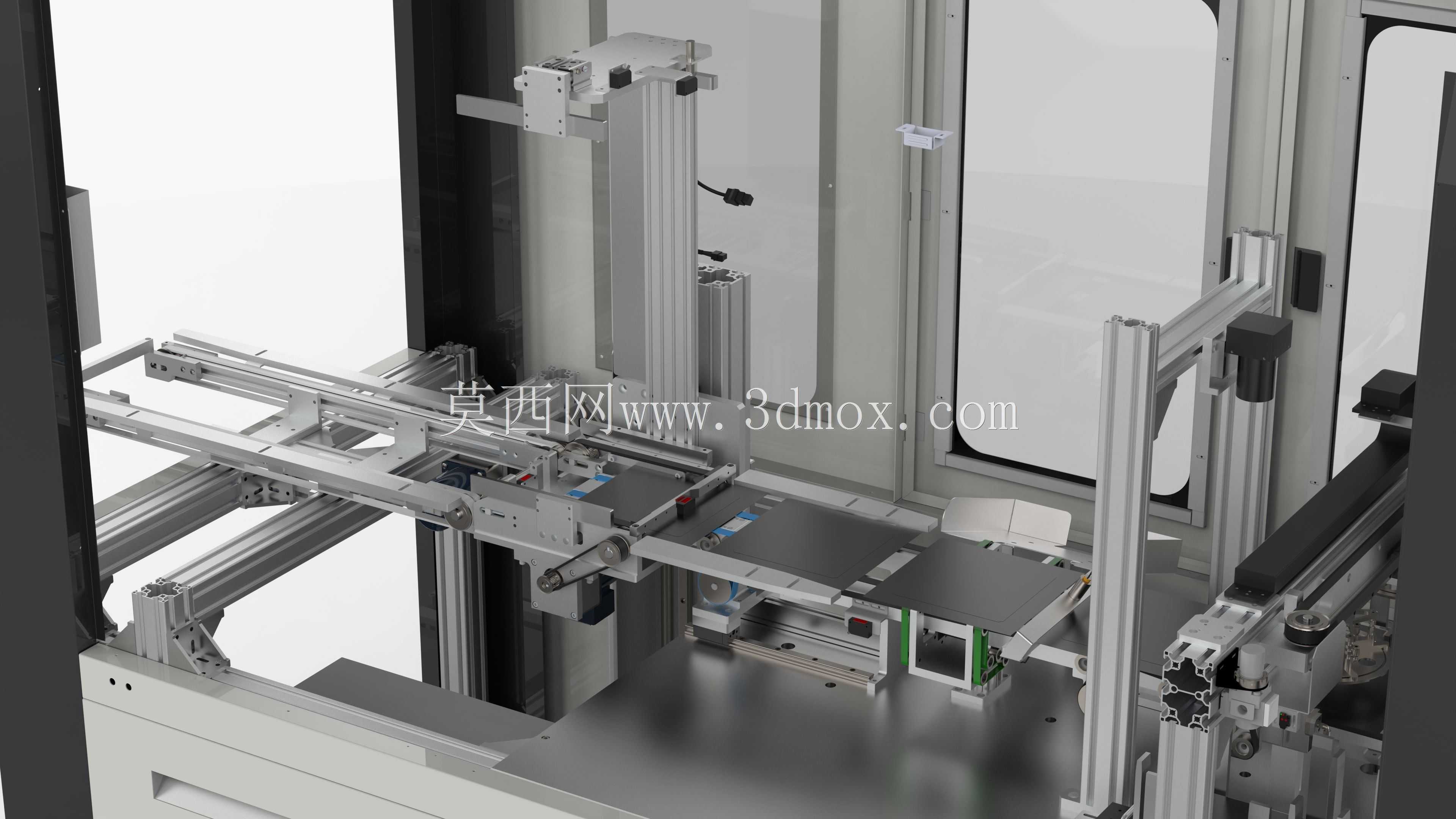

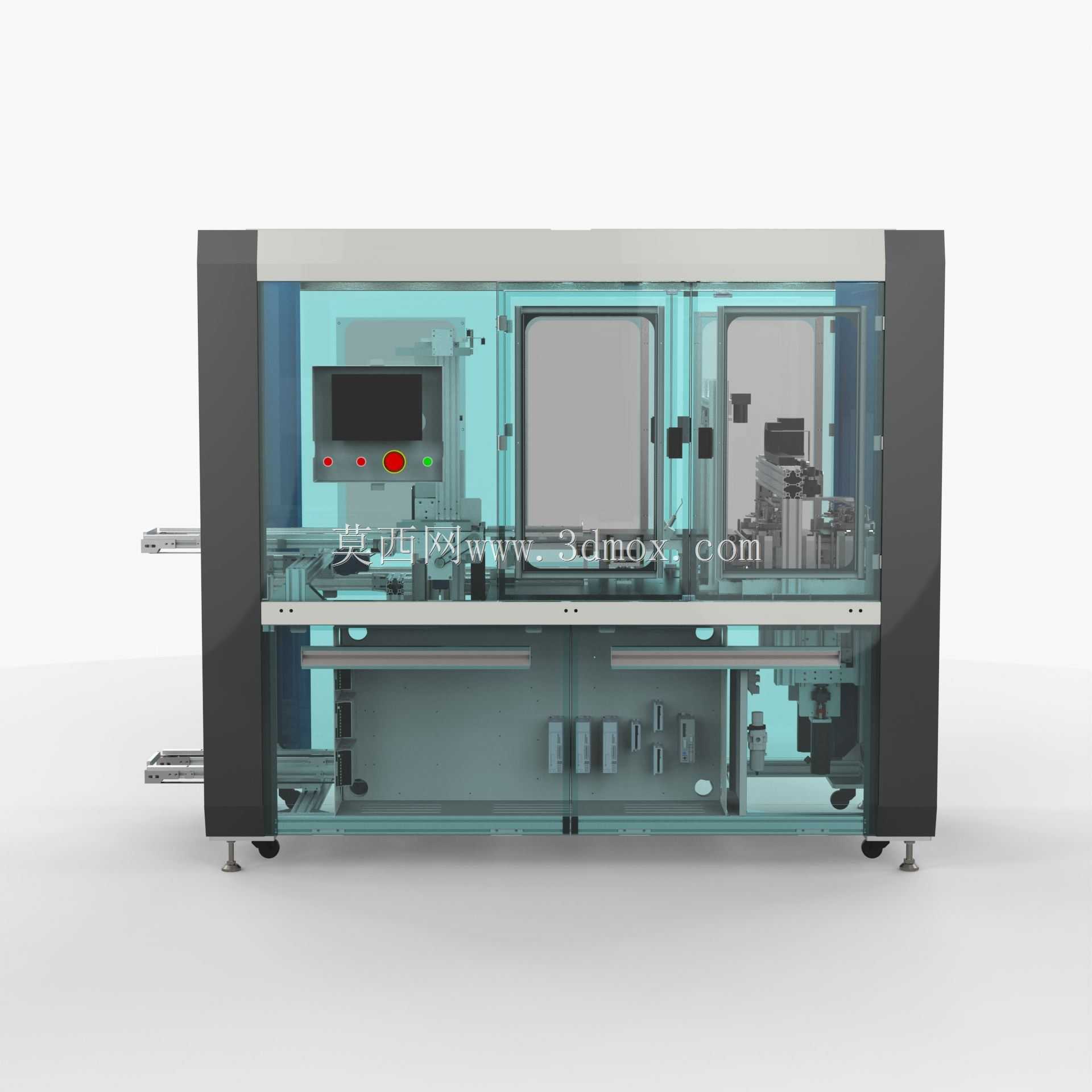

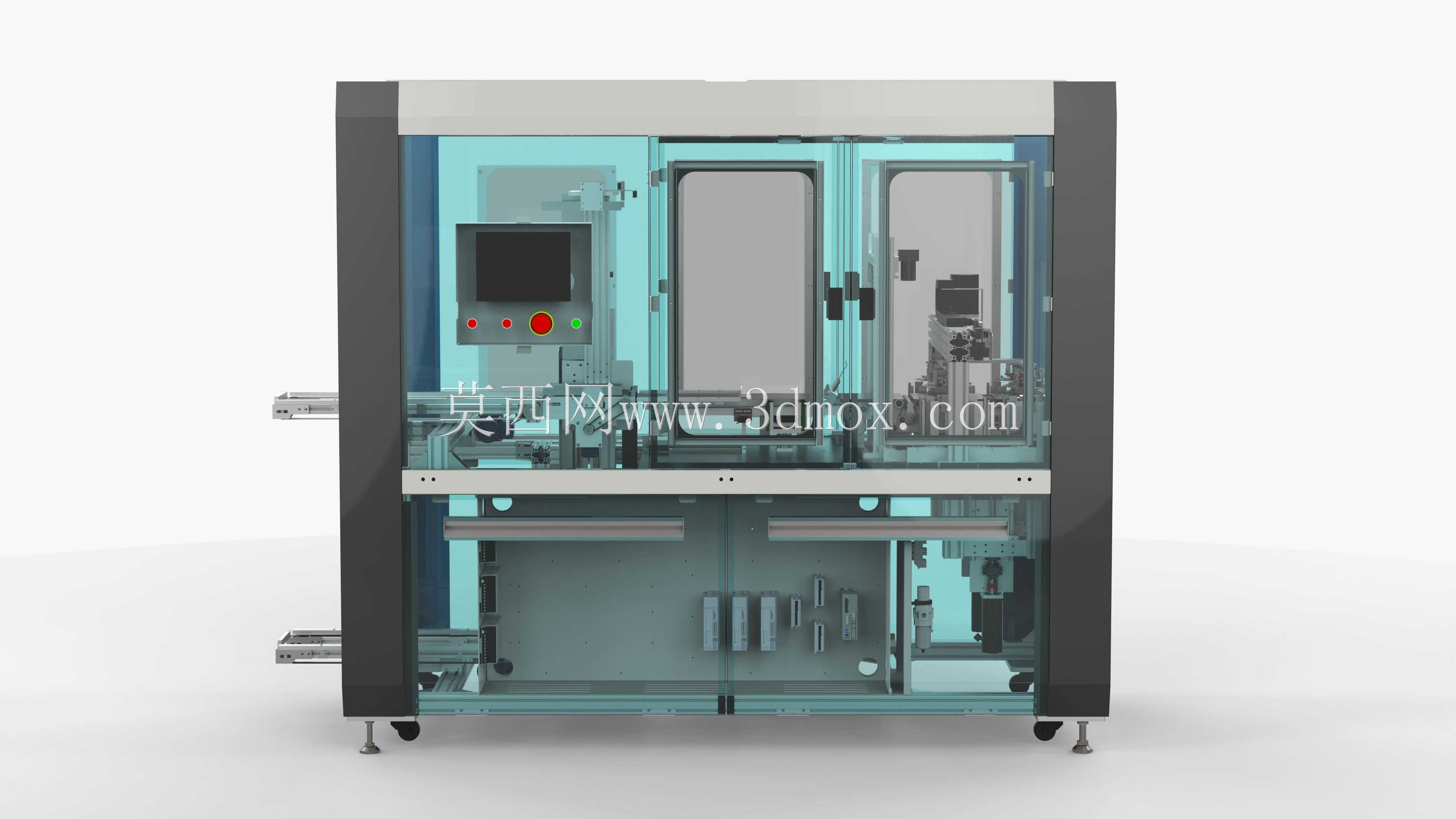

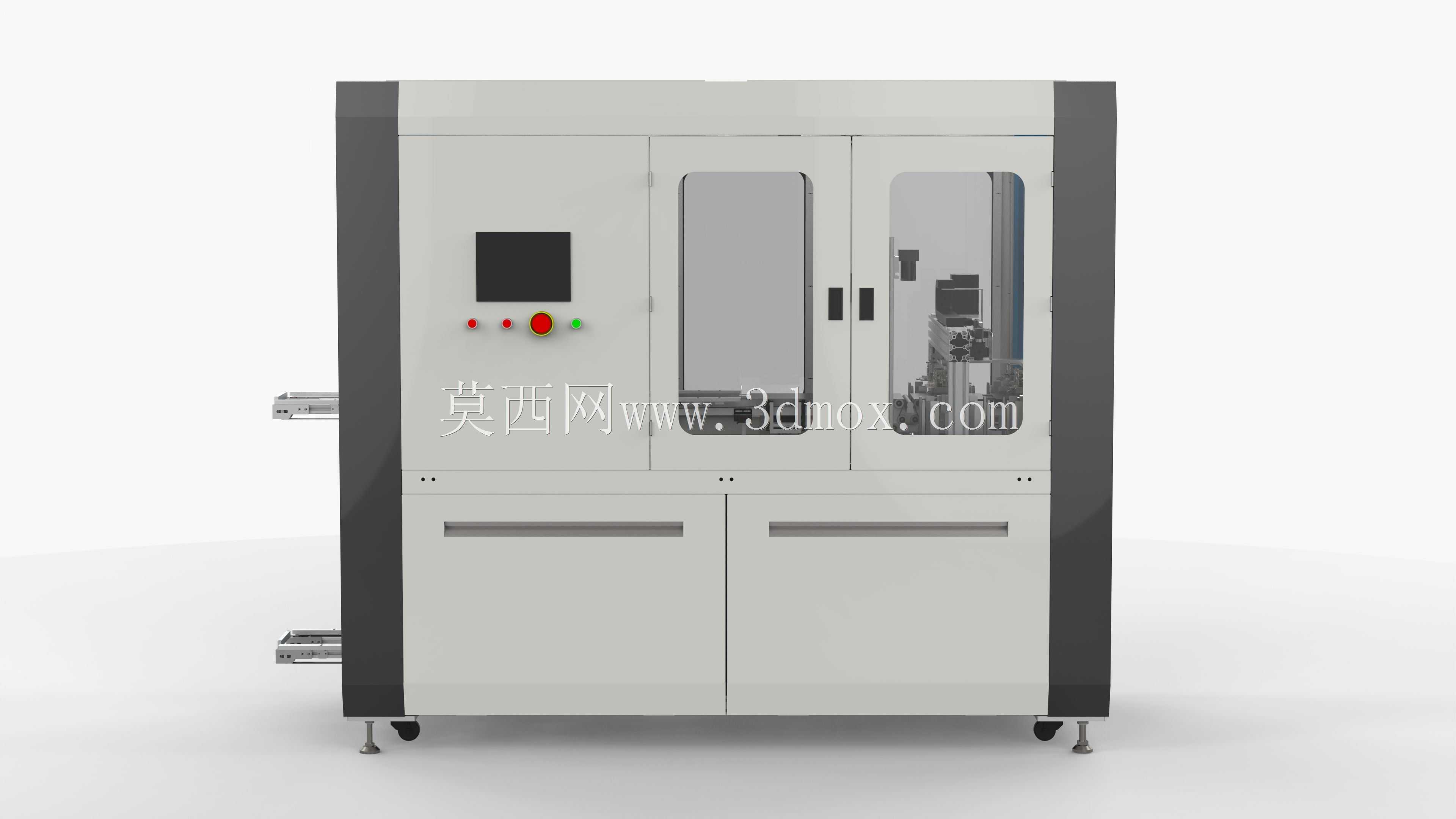

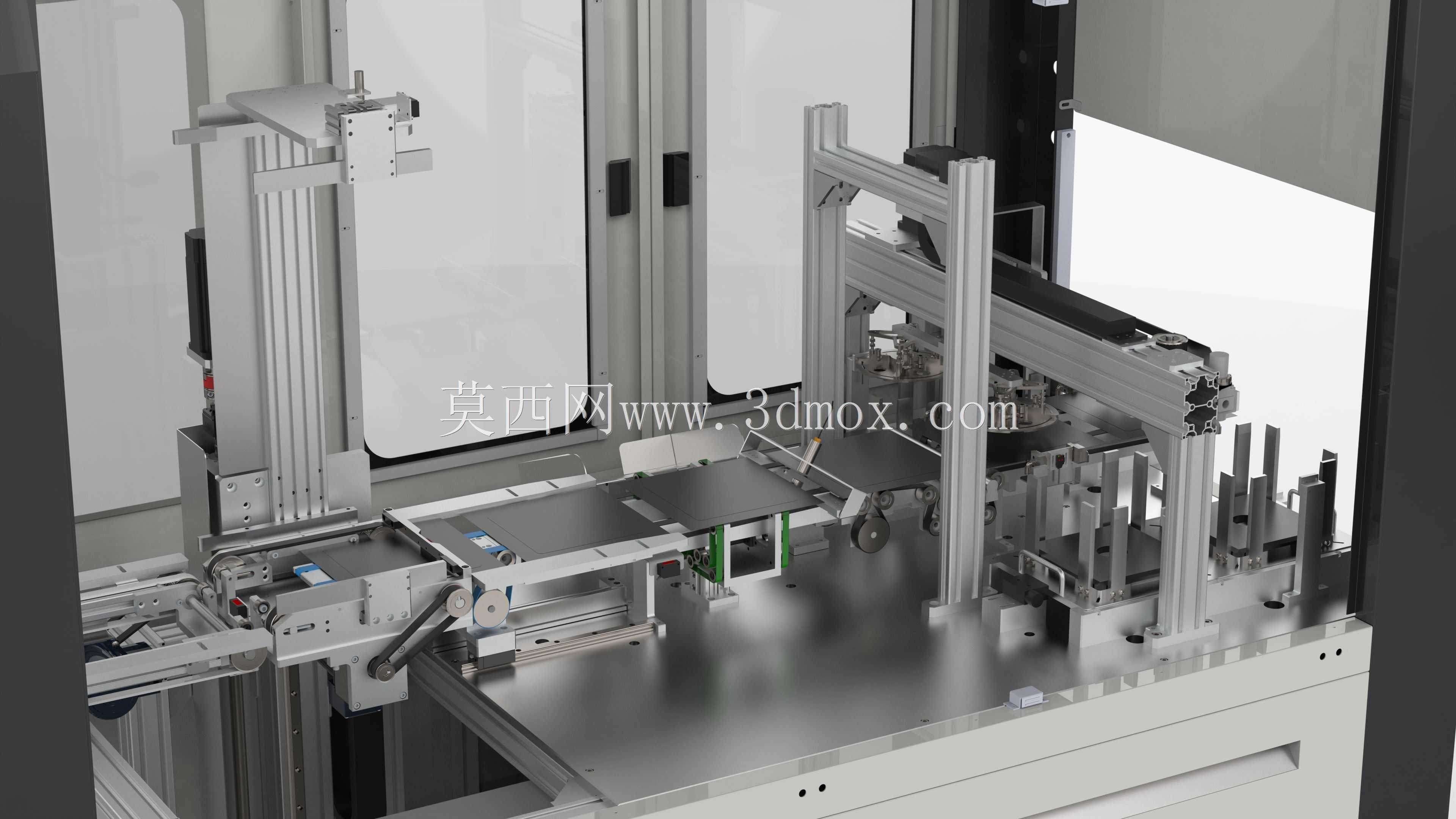

　　设备内部的晶圆取放机构采用真空吸附式末端执行器，吸附头选用防静电PEEK材质，接触晶圆的接触面做微米级平面度打磨，避免吸附时造成晶圆背面应力集中；传输导轨采用无尘级线性滑轨，配合伺服电机驱动的同步带传动结构，全程运行无润滑脂外露，满足洁净车间的挥发物管控要求；设备正面设置双层透明防护视窗，视窗采用防静电亚克力材质，既方便运维人员实时观察内部晶圆传输状态，又能隔绝外部微粒进入设备内部腔体，视窗旁集成的触控操作面板可直接设置传输节拍、料盒对位参数、异常报警阈值，操作侧的急停、启动、复位按钮采用凸起式设计，穿戴无尘手套也可准确操作。设备底部配置可调式支撑脚轮与固定支撑脚组合结构，安装时可通过脚轮快速推移到产线对接位置，

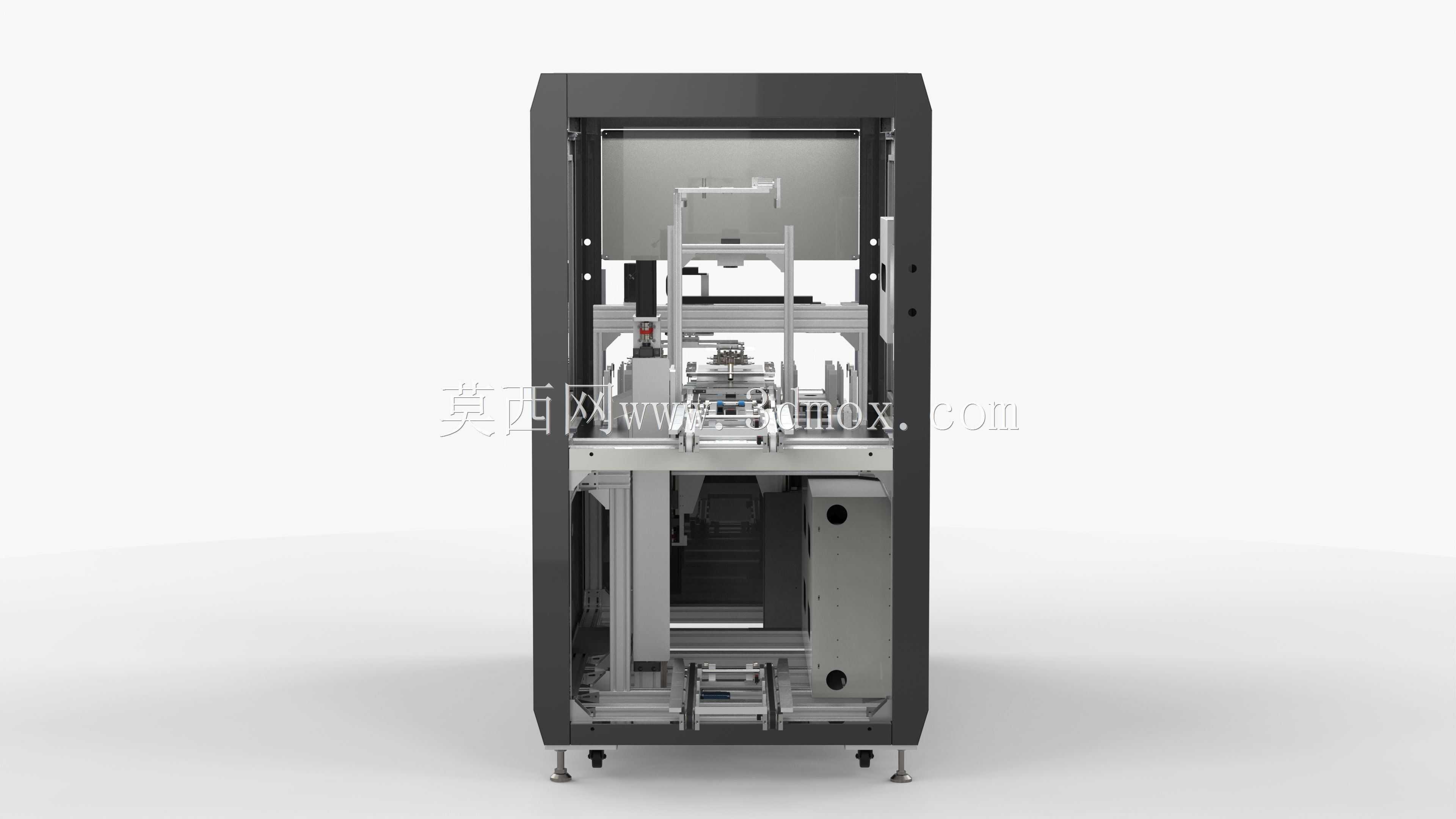

　　调整支撑脚高度完成设备水平校准，校准后设备整体水平度偏差可控制在0.1mm/m以内，避免因安装倾斜导致晶圆传输过程中出现偏移、掉片风险；设备的外形宽度控制在1.2米范围内，深度适配多数半导体产线1.5米的设备安装间距，高度与主流半导体工艺设备的操作面高度保持一致，无需对现有产线的布局做大规模改造即可完成对接安装。设备内部设置多组光电对位传感器，在晶圆取放、传输、料盒升降的每个节点都做位置校验，一旦检测到晶圆偏移、料盒到位异常，会立即触发停机报警并在触控屏显示异常点位，减少故障排查时间；设备的电气控制腔体与晶圆传输腔体做完全物理隔离，电气元件运行产生的热量通过独立散热风道排出，避免热气流进入传输腔体造成晶圆表面温度不均，

　　影响后续工艺加工精度。针对晶圆传输过程中的防静电需求，设备所有与晶圆、料盒接触的结构件都做防静电表面处理，整体接地电阻控制在10^6Ω到10^9Ω之间，避免静电积累击穿晶圆上的精密电路；设备两侧的接驳口设置可调节导向条，可根据不同规格料盒的尺寸调整导向间距，兼容多规格晶圆料盒的传输需求，无需更换结构件即可快速切换生产规格。在实际产线应用中，这款设备可替代2到3名转运操作人员，消除人工操作带来的良率损耗，同时设备的运行节拍可与上下游工艺设备实时通讯匹配，避免出现工位待料、物料堆积的问题，全封闭的结构设计也减少了洁净车间的环境维护成本，内部传输结构做模块化设计，后期维护时可快速拆卸更换吸附头、传动带等易损件，减少设备停机维护时间。
