平板玻璃太阳能板吸盘式输送设备结构

　　在光伏组件生产、建筑平板玻璃深加工的产线环节里，薄型脆性板材的转运一直是容易出现崩边、表面划伤的痛点工位，这款带吸盘的输送结构正是针对这类易损平面工件的工位间转运需求设计，区别于传统皮带、滚筒输送的接触式承托，它依靠真空吸附的方式完成工件固定，从根源上避免了硬质输送面与工件下表面的摩擦损伤，尤其适配表面平整度高、不允许接触划伤的玻璃、光伏电池板类工件的工序流转。

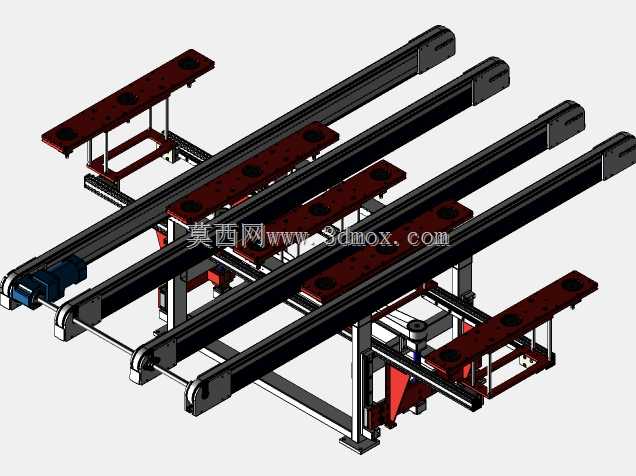

　　从功能实现逻辑来看，整套结构分为行走输送主体、吸盘吸附模组、升降调节单元三个核心部分。行走主体采用框架式型材焊接结构作为承载基体，底部配套行走轮组与线轨导向副，可沿着预设的输送轨道完成工位间的水平往复移动，移动行程可根据产线工位间距做适配调整，常规适配的工位间距覆盖1.2米到3米的常见产线布局，移动速度可通过驱动端的减速电机参数做匹配，满足不同节拍产线的转运效率要求。吸盘模组采用多组真空吸盘阵列排布，吸盘的布置间距根据常见工件的尺寸规格做了优化，针对1200mm600mm、1600mm1000mm等常规规格的平板玻璃、标准光伏组件，吸盘的支撑点刚好落在工件受力均匀的区域，避免吸附时局部应力过大导致薄板变形，每个吸盘都独立配套缓冲弹簧杆，当接触工件表面时可自适应补偿微小的平面度误差，保证每个吸盘都能与工件表面完全贴合形成可靠真空，不会出现局部漏气导致吸附失效的问题。

　　升降单元集成在行走主体与吸盘模组之间，采用导杆导向配合气缸或者丝杠驱动的结构，可实现吸盘模组的垂直方向升降动作，升降行程通常设置在150mm到200mm区间，满足工件从上游工位承托台取料、抬升、移动到下游工位、下降放料的动作逻辑，升降过程的速度设置为两端缓速、中间快速的曲线，避免启停冲击导致工件移位。整套结构的安装边界需要注意，地面轨道的安装平面度要求控制在每米长度误差不超过1mm，轨道平行度误差不超过0.5mm，避免行走过程出现卡滞；设备主体的侧边需要预留真空管路、线缆的拖链安装空间，拖链弯曲半径不小于配套管路最小弯曲半径的1.5倍，保证长期往复运动过程中管路不会出现折损漏气。

　　在实际产线适配中，这套结构还可以根据工件的尺寸调整吸盘的安装数量与位置，针对小尺寸工件可以关闭部分吸盘的气路，针对大尺寸超薄工件可以增加吸盘密度降低单点受力，吸附力的大小通过真空回路的压力调节阀做调整，在保证工件不脱落的前提下尽量降低吸附压力，避免薄型工件被吸盘压出印痕。不同于通用型输送设备，这款结构的设计思路完全围绕易损平面工件的无损伤转运展开，没有多余的冗余结构，框架主体的受力经过校核，在满载吸附最大规格工件时，框架的最大变形量控制在0.2mm以内，保证行走和升降过程中工件不会出现晃动偏移，对接上下游工位时的重复定位精度可以控制在±0.5mm，满足自动化产线的自动上下料对接要求。

　　在木工行业的平面板材转运场景中，这套结构同样可以适配，只需要更换对应材质的吸盘，调整吸附压力参数，就可以完成密度板、饰面板的工序转运，避免板材表面的饰面被输送辊划伤，相比传统的人工搬运，不仅能降低工人的劳动强度，还能大幅减少工件转运过程中的表面不良率，适配从玻璃深加工、光伏组件生产到板式家具制造的多个平面类工件生产场景。
