可移动卧式袋用带式输送设备结构

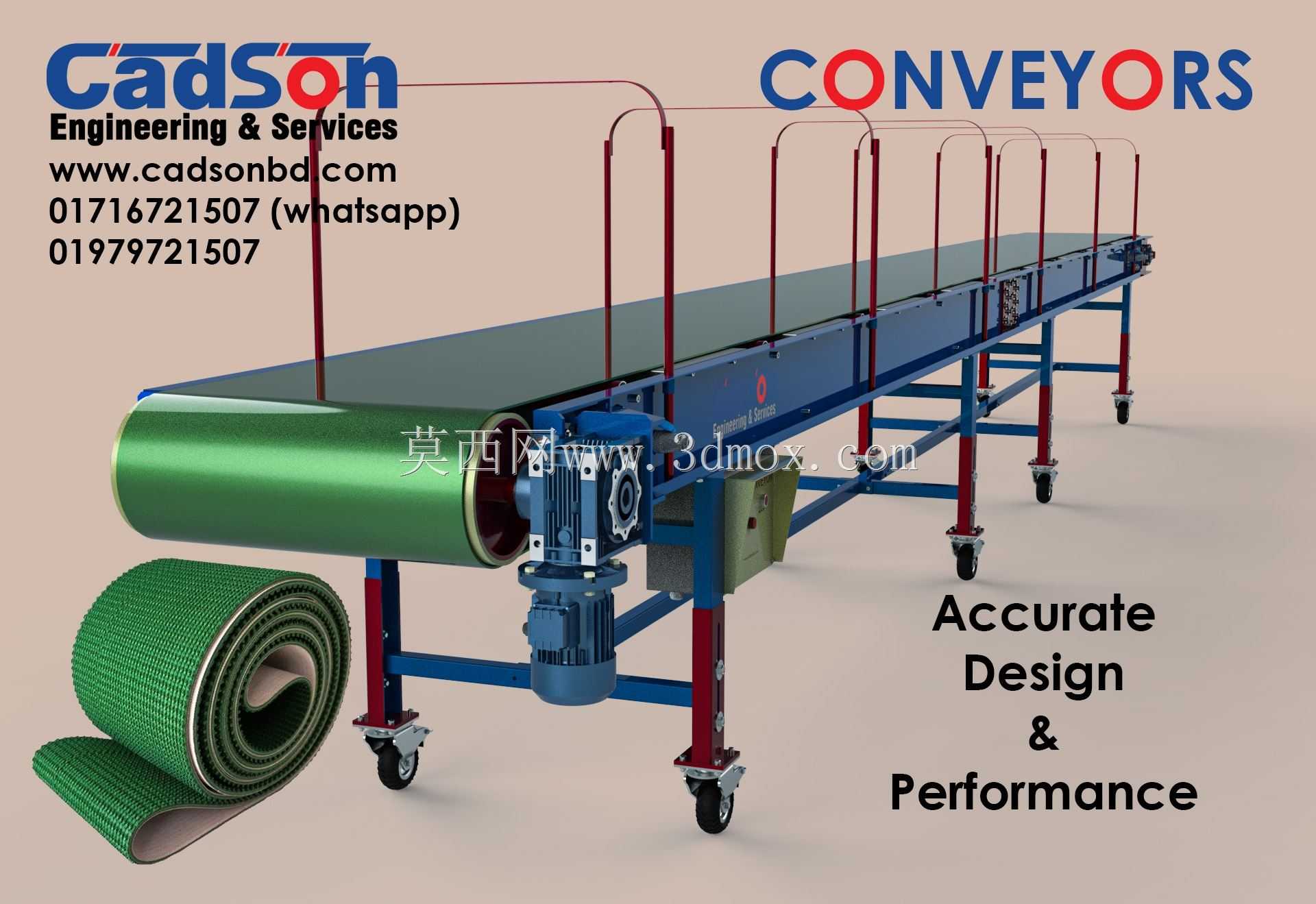

　　这款带式输送结构主要面向袋装物料的短距离转运、工位衔接场景设计，常见于生产车间成品下线转运、仓储出入库装卸、包装工序段物料传递等工况，可适配袋装粮食、袋装化工原料、袋装快递包裹、袋装建材辅料等多种规整袋装货品的水平输送需求，替代传统人工搬运的重复劳作，降低车间内物料转运的人力投入，同时减少人工搬运过程中出现的包装袋破损、物料撒漏问题。从结构设计逻辑来看，整体采用分段式机架拼接思路，主框架采用型钢焊接成型，支腿部分做了可调节高度的结构设计，可根据对接的工作台、装卸货平台高度调整输送面的水平高度，适配不同高度差的工位对接需求，支腿底部配置带刹车的万向脚轮，既可以在车间内灵活推移调整设备摆放位置，也可以在设备定位后锁死脚轮，

　　避免输送作业过程中设备出现移位偏移。驱动端采用电机减速机直连主动滚筒的传动方案，传动链路短，传动效率损失小，同时在驱动侧配置了防护外罩，避免作业过程中人员衣物、杂物卷入传动部位，满足车间作业的安全防护要求。输送带选用表面带粗糙纹理的绿色PVC材质，表面摩擦系数充足，可避免袋装物料在输送过程中出现打滑、偏移的问题，输送带下方间隔布置了托辊组，承托输送带及上方物料的重量，避免输送带长时间受载出现下垂变形，延长输送带的实际使用寿命，设备两端的改向滚筒做了腰鼓型加工处理，可在输送带运行过程中自动纠正轻微的跑偏问题，减少日常运维过程中调整输送带位置的频次。设备上方布置的弧形防护栏，主要用于限制袋装物料的输送边界，

　　避免物料在输送过程中从皮带两侧掉落，尤其是在输送重量偏大的袋装货品时，可有效阻挡物料的侧向滑移，无需额外安排人员在两侧看护整理物料。从安装边界来看，设备整体宽度控制在常规车间通道可通行的尺寸范围内，推移转场时无需额外拆解部件，可直接通过常规宽度的车间防火门、货梯，设备的进料端和出料端都预留了对接接口，可直接与其他输送设备、爬坡结构、分拣工位做拼接，组成更长距离的连续输送线，也可单独作为独立的输送单元使用。在实际选型适配时，可根据输送物料的单袋重量调整托辊的排布密度、电机的输出功率，若输送的袋装物料单重偏大，可加密托辊间距，提升输送带的承托能力，若输送距离有调整需求，也可通过增减中间机架段的长度来适配不同的输送距离要求，

　　整体结构的模块化程度较高，后期改造、维护的配件通用性强，无需定制特殊规格的易损配件，日常运维时仅需定期检查输送带张紧度、减速机润滑油位、脚轮刹车灵敏度即可，运维难度较低，适合中小规模生产车间、仓储站点的物料转运需求。设备的张紧结构布置在尾部改向滚筒位置，采用螺杆调节的张紧方式，调整时仅需转动两侧的调节螺杆即可改变改向滚筒的位置，实现输送带张紧度的调整，操作简单，无需专用工具即可完成日常张紧调节作业。电气控制部分采用侧边壁挂式安装的控制箱，集成了启动、停止、急停按钮，控制箱安装高度符合人体操作的舒适高度，作业人员可快速操作设备启停，急停按钮采用大尺寸蘑菇头设计，遇到紧急情况时可快速拍下切断设备动力，避免安全事故扩大。
