钢坯切割产线用自卸料箕斗结构设计

　　在长材轧钢车间的钢坯预处理工段，高速剪切机工位的料头收集一直是影响产线连续作业效率的关键环节，传统固定式料斗在料头积满后，需要借助叉车属具或者起重吊具配合clarks属具完成倾翻卸料，不仅占用起重设备作业时间，额外的属具切换也会增加工位等待时长，这款自卸料箕斗正是针对该场景的痛点做的定向结构优化。从实际作业边界来看，该箕斗额定承载接近5吨，完全匹配高速剪切机连续8小时作业产生的钢坯端头、脚趾废料收集量，不需要在单班次内安排多次卸料转运，适配轧钢车间两到三小时一次的工位巡检转运节奏。主体结构采用30mm与50mm两种厚度的钢板拼焊成型，不同区域的板厚选择完全对应受力分布：底部直接承接钢坯坠落冲击的区域采用50mm厚钢板，

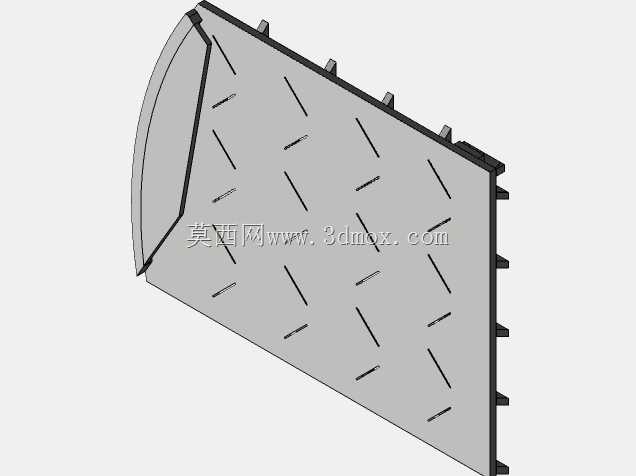

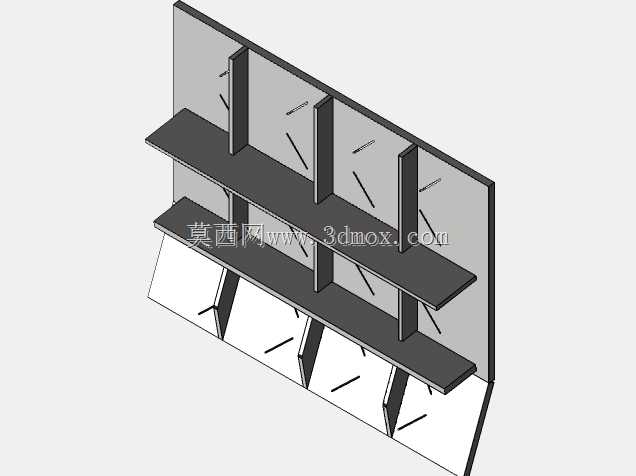

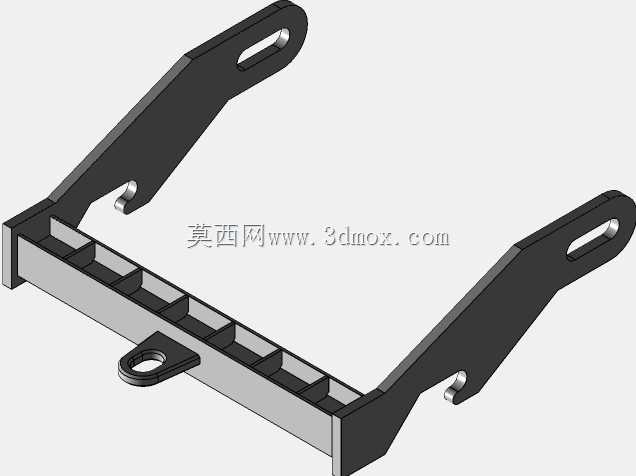

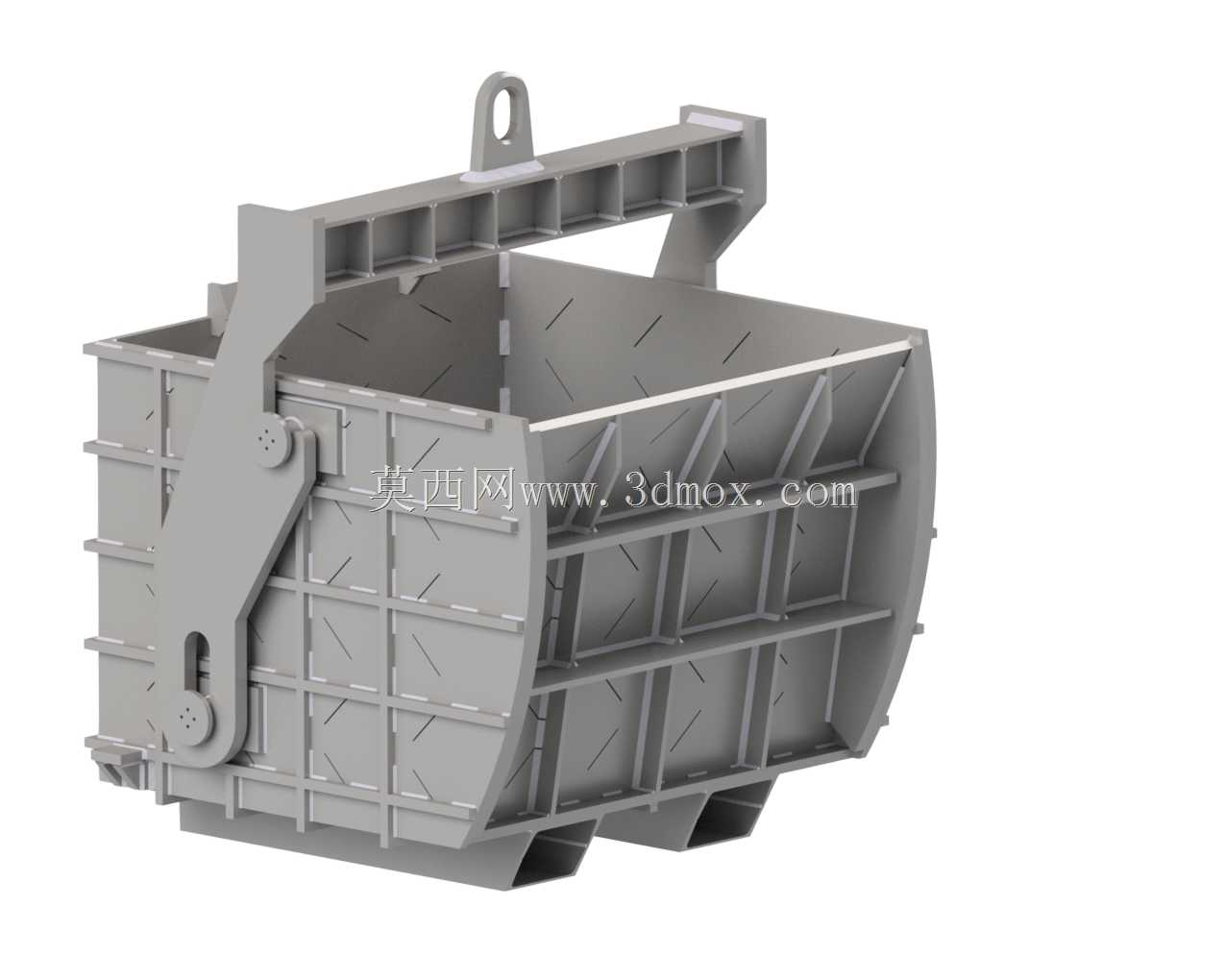

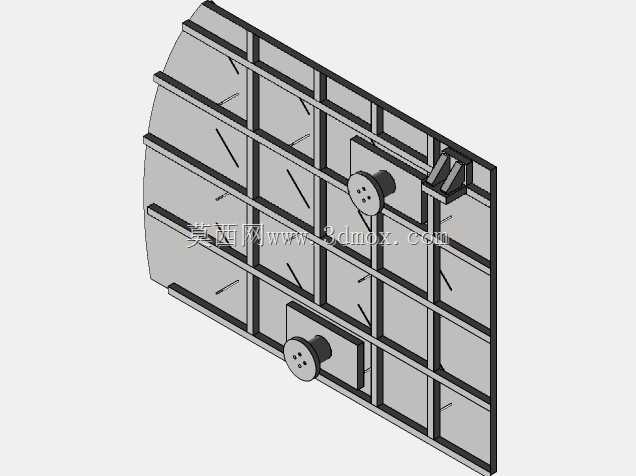

　　避免长期受高温钢坯砸击出现变形凹陷；侧壁加强筋、吊耳连接区域采用30mm钢板，在保证结构刚度的前提下控制整体自重，降低起重设备的负载冗余。整体外形采用上宽下窄的半圆弧底仓型设计，侧壁布置纵横交错的加强筋格，既可以避免钢坯边角卡滞在仓壁夹角处，也能在满载状态下减少侧壁的焊接应力变形，圆弧过渡的仓底在卸料时不会残留碎钢渣，不需要人工进仓清理残留料。顶部的吊耳结构采用一体化加工的吊装位，直接适配车间通用的桥式起重机吊钩，不需要额外搭配吊装索具，吊点位置经过重心配平计算，空载起吊时仓体保持水平状态，满载起吊时不会出现侧倾撒料。侧面的锁止与倾翻联动机构是整个设计的核心，当箕斗被吊运至废料收集区上方时，

　　机构触碰预设的挡块后会自动解锁仓体的锁止销轴，仓体在重心偏移的作用下自动绕转轴倾斜，将内部收集的钢坯废料全部倒出，整个卸料过程不需要地面人员手动操作解锁，也不需要搭配专用的倾翻属具，完全依靠结构本身的机械联动完成卸料动作，相比传统料斗可以省去属具对接、手动解锁的操作步骤，单趟卸料作业时间可以缩短60%以上。安装与适配边界上，该箕斗的底部支脚尺寸完全匹配车间通用的托盘工位占位，放置在剪切机出料口下方时，支脚可以直接卡在地面的定位挡块内，避免钢坯坠落冲击时箕斗出现移位，出料口的承接高度经过匹配，剪切机剪出的钢坯端头可以直接落入仓内，不会掉落到仓外造成现场清理负担。仓体的侧壁倾斜角度经过反复校核，

　　满载状态下倾斜32度即可让所有钢坯依靠自重滑出，不会出现物料卡滞的情况，锁止机构的复位弹簧采用耐高温弹簧钢材质，可以适应轧钢车间现场的高温辐射环境，长期使用不会出现弹簧失效导致的意外解锁问题。从结构建模的角度来看，整个模型所有焊接坡口、加强筋的让位、销轴的配合间隙都按照实际焊接装配要求做了还原，没有出现工艺无法实现的理想化结构，所有板件的拼接位置都预留了焊接收缩余量，直接导出工程图就可以用于下料生产，不需要二次做工艺修正。
