轧机机架重载锥齿轮减速传动箱

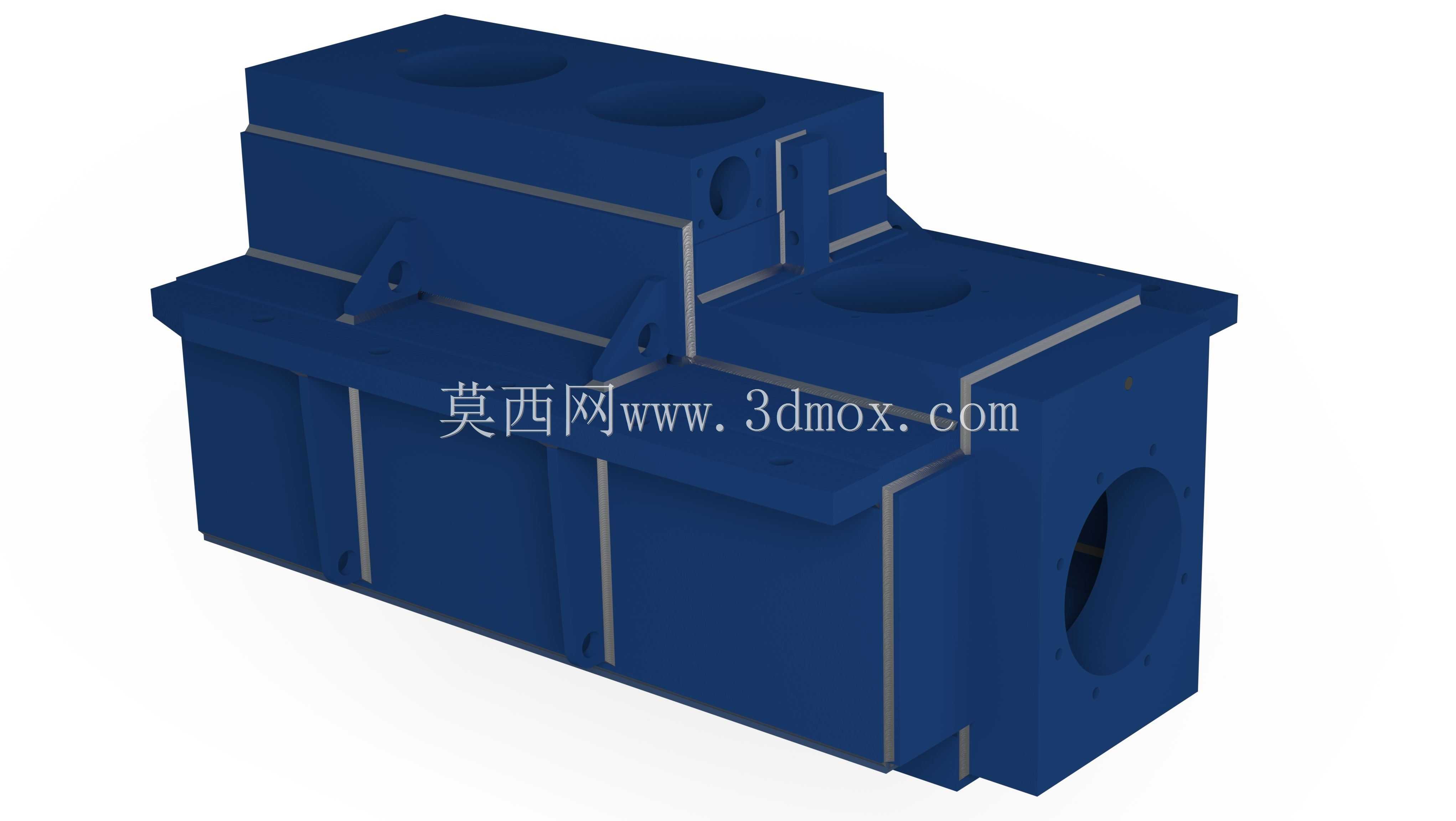

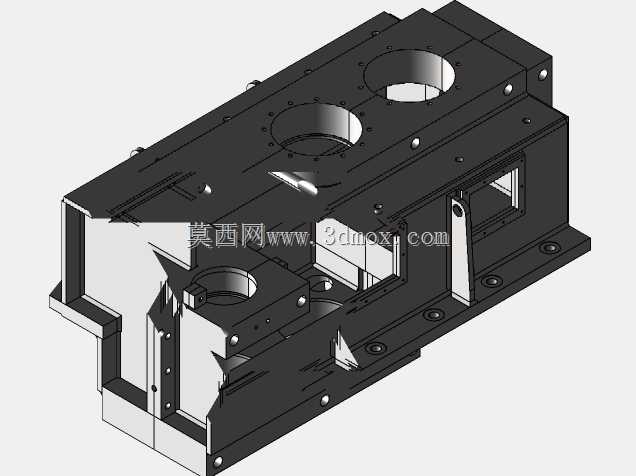

　　这套传动箱体面向热轧产线的主轧机机架工位，核心任务是把大功率直流电机输出的高转速低扭矩动力，转换为轧辊侧需要的低转速大扭矩驱动力，匹配轧钢过程中钢坯咬入、连续压下时的冲击载荷与持续重载工况。箱体采用剖分式底座结构，蓝色铸造箱座预留了沿长度方向均布的地脚安装孔，现场就位时可直接通过螺栓固定在轧机机架旁的混凝土基础或钢结构底座上，箱座侧壁的加强筋在轴承座对应位置做了局部加厚，用来抵消齿轮啮合产生的径向分力与轴向分力，避免长期重载下箱壁出现形变。

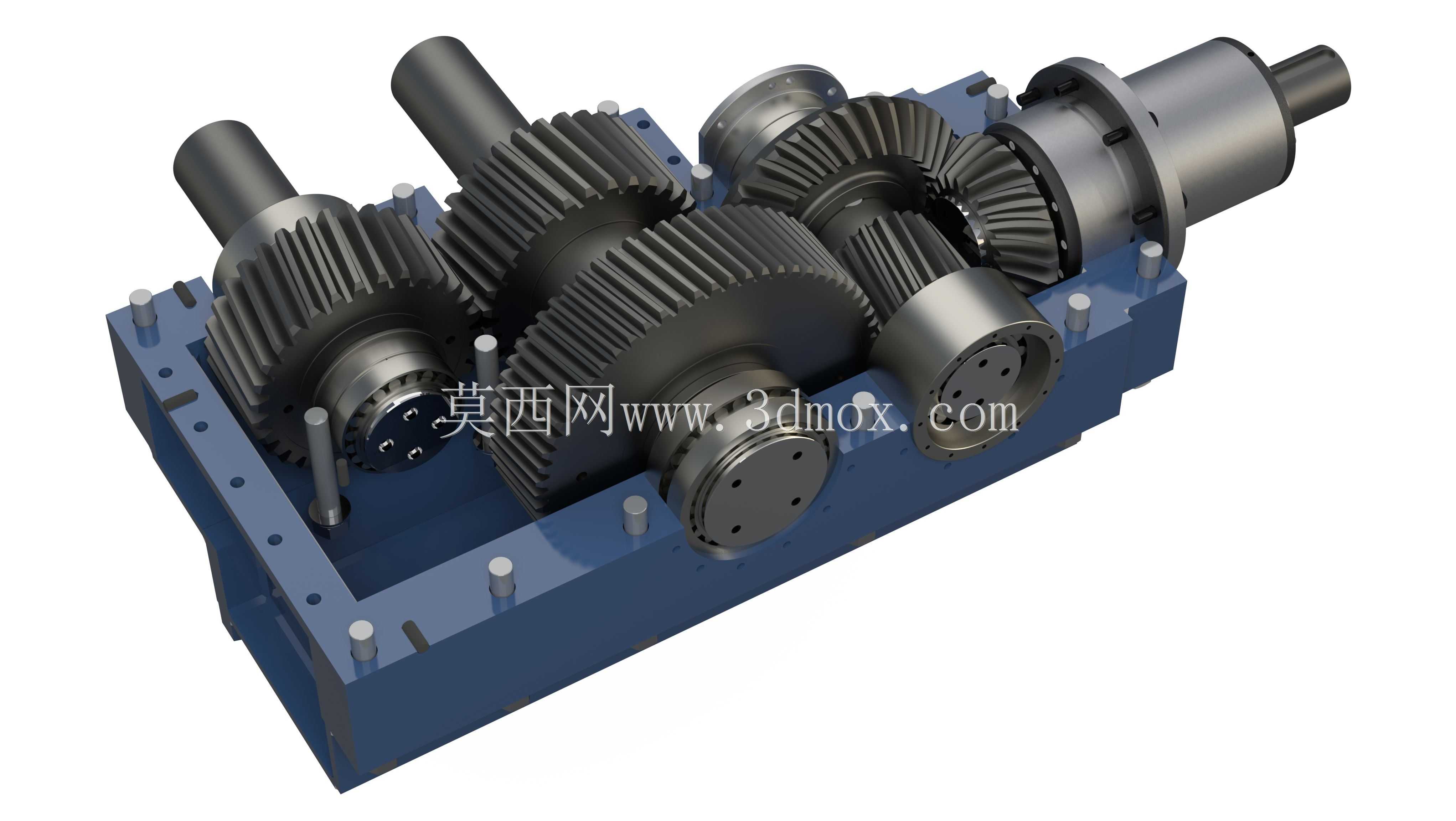

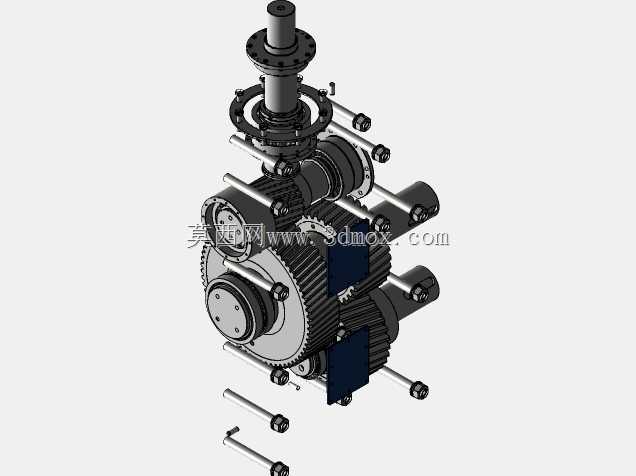

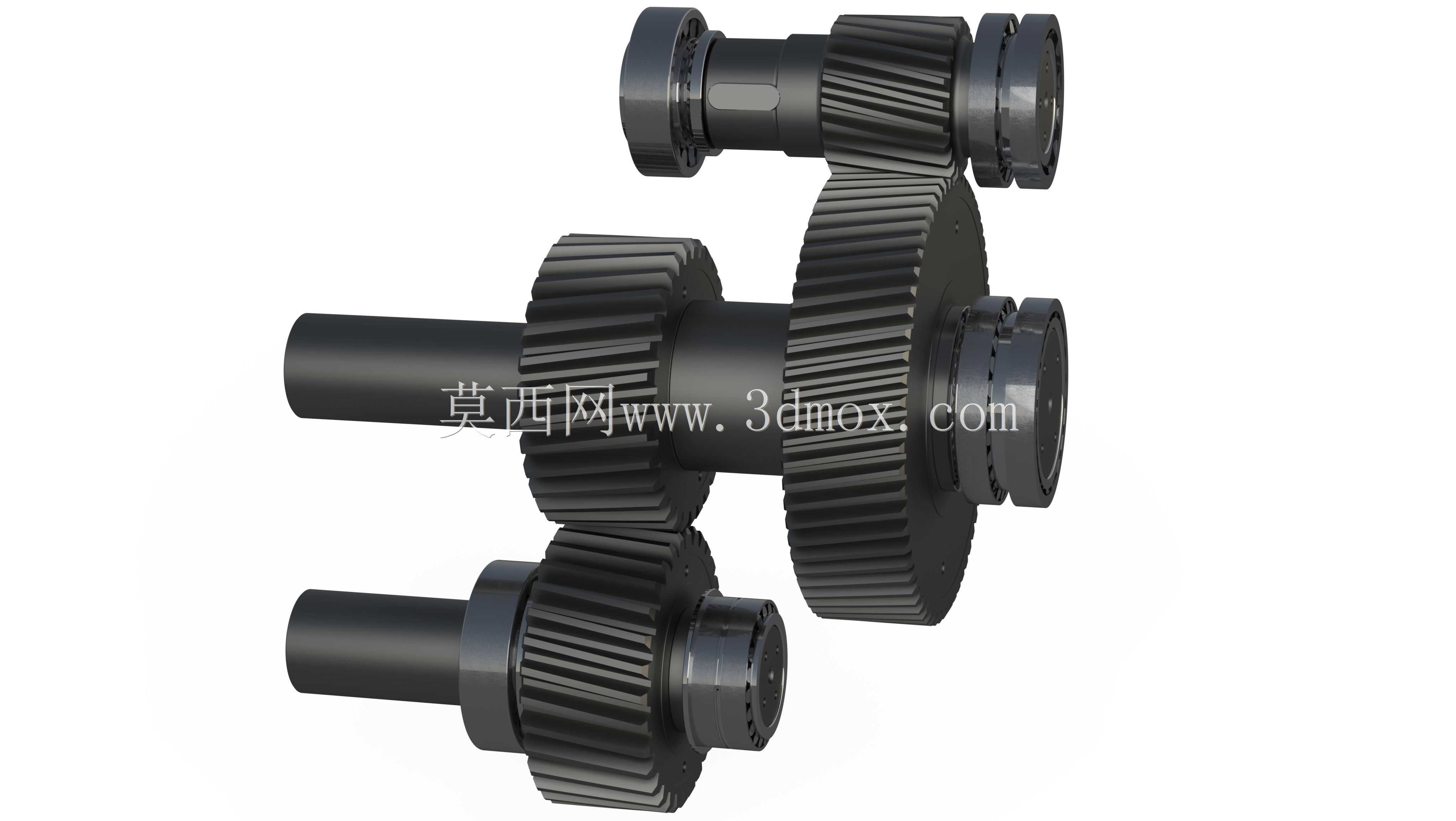

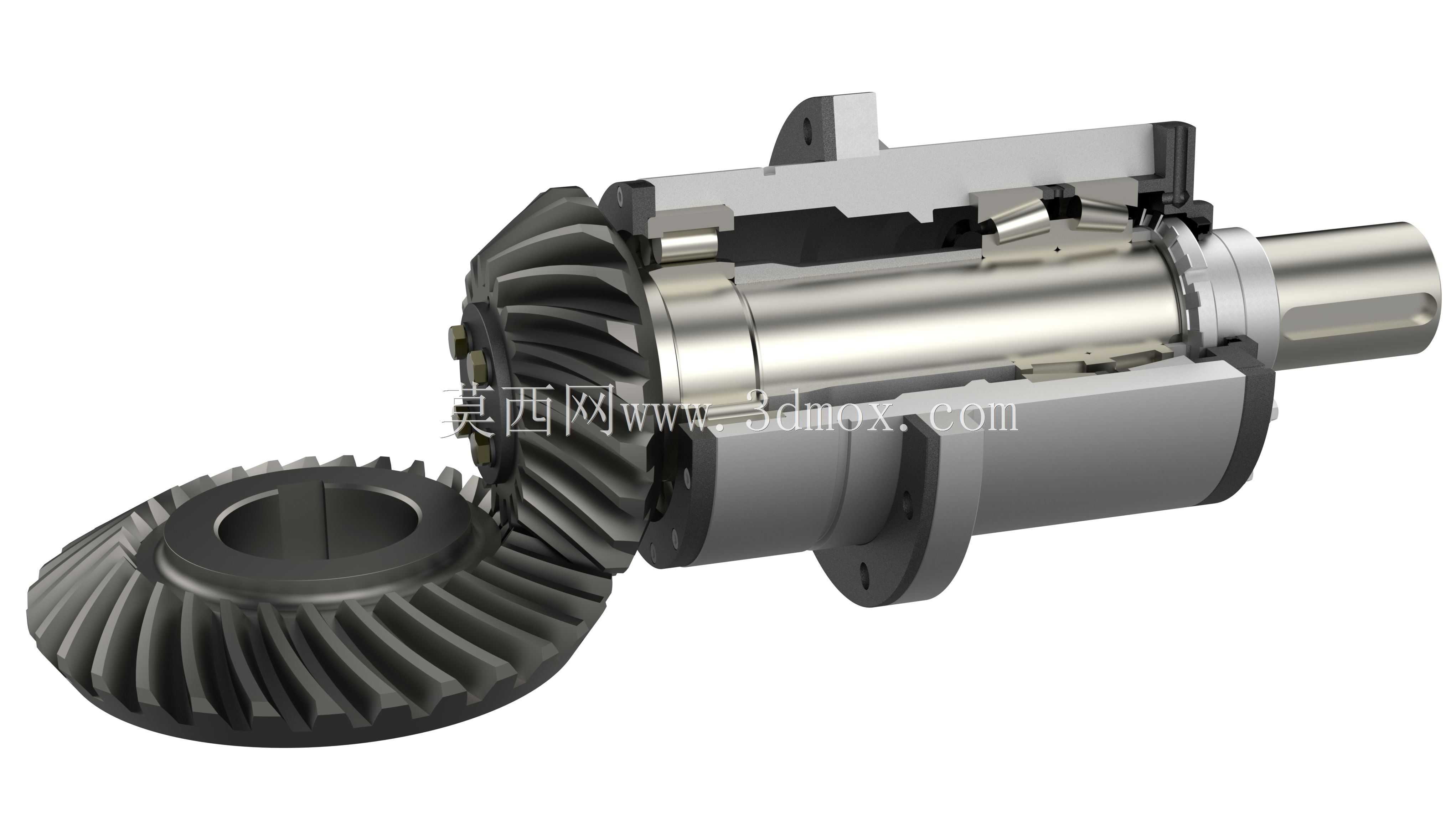

　　箱内同时布置了直齿圆柱齿轮副与弧齿锥齿轮副：输入端的锥齿轮组先完成高速级的扭矩传递与轴线转向，后续多级平行轴直齿轮逐步放大输出扭矩，三根平行传动轴的两端均配置了大尺寸轴承位，轴端伸出箱体的位置设计了端盖密封结构，既可以约束轴系轴向窜动，也能防止箱内润滑油外泄、外界氧化铁皮与冷却水侵入。齿轮的齿宽、分度圆直径按照轧制冲击载荷做了放大冗余，大齿轮采用辐板减重结构，在保证轮齿抗弯强度的前提下降低了整套传动件的转动惯量，启停与负载波动时的冲击更小。

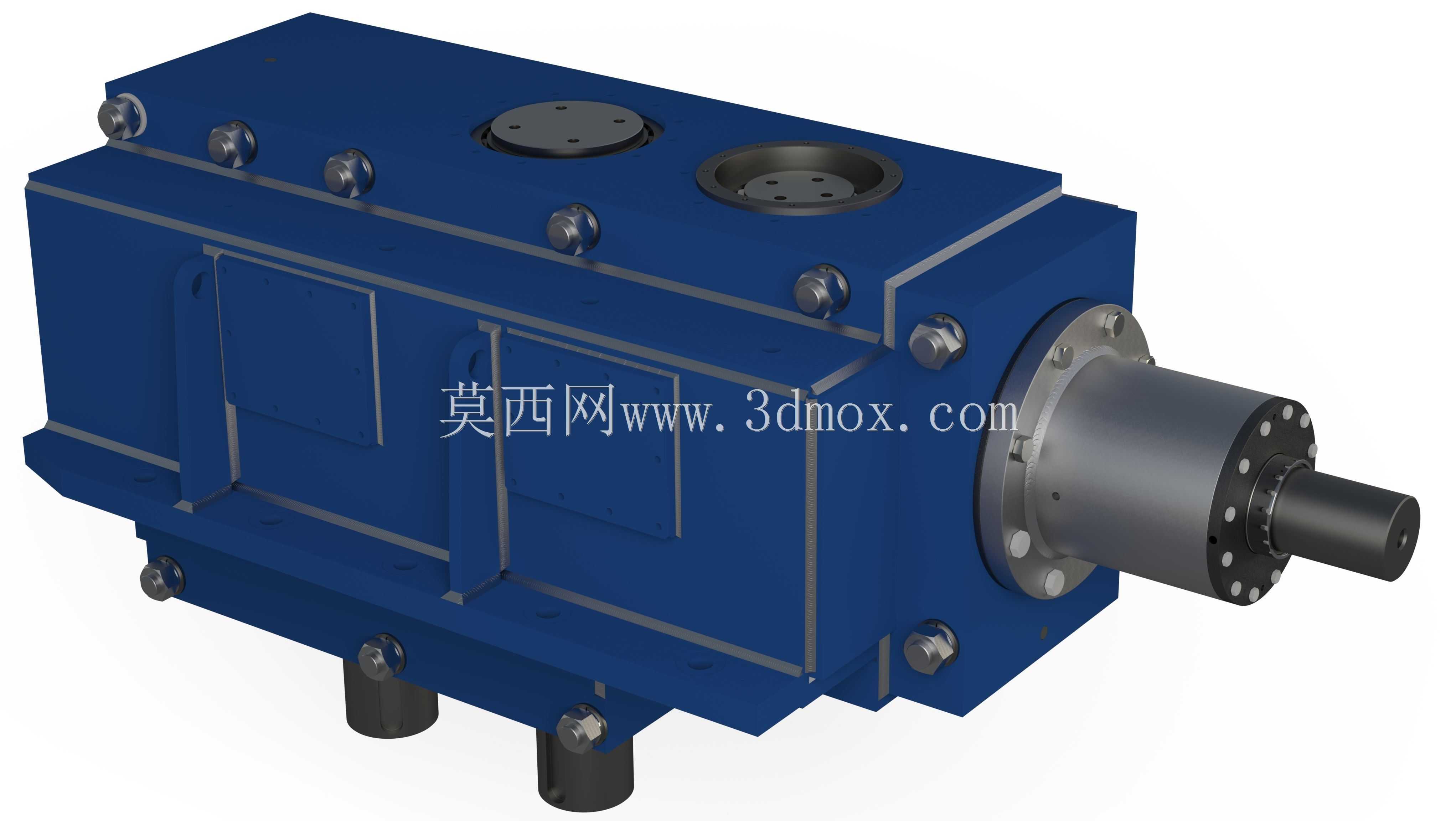

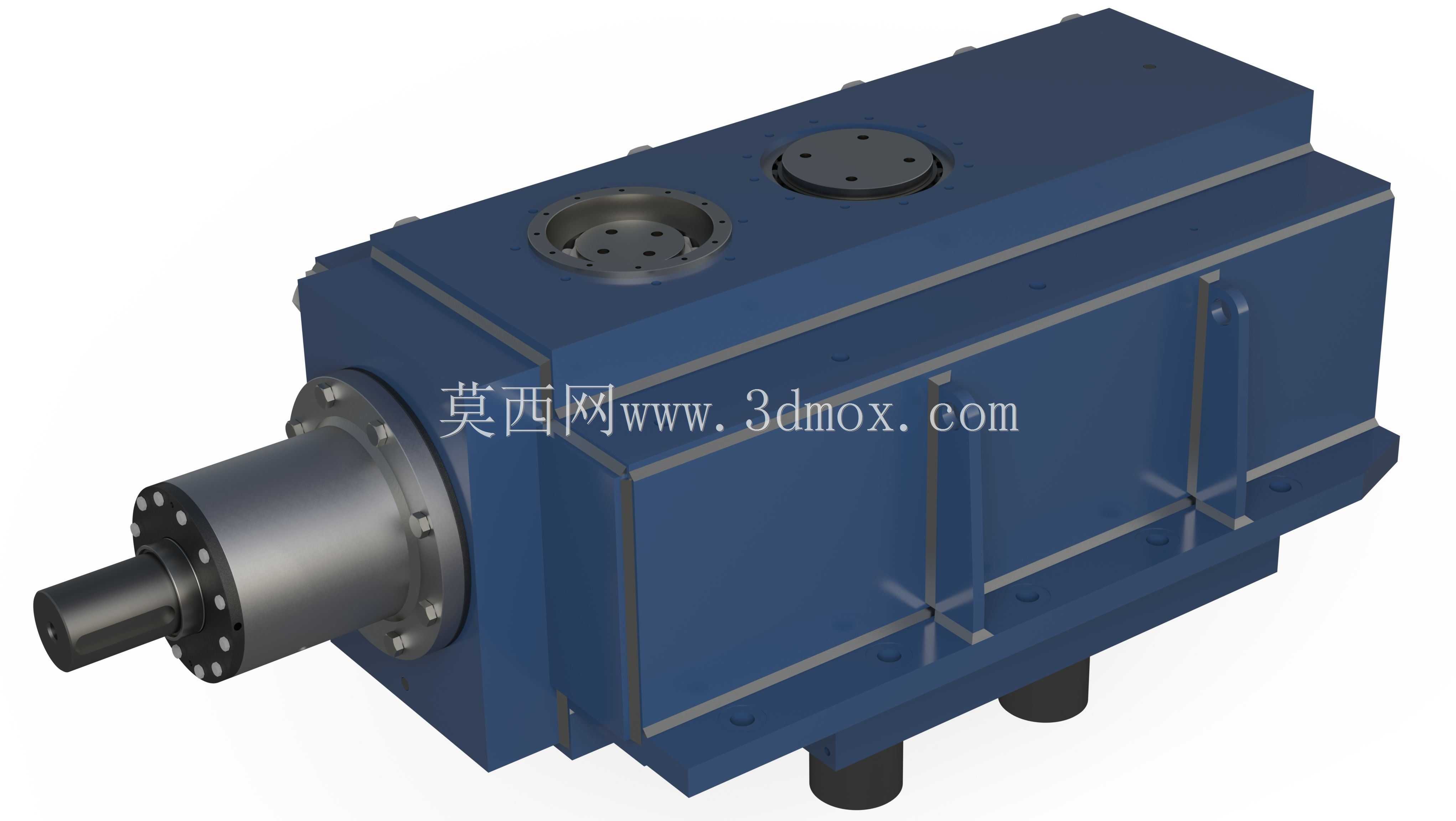

　　从安装边界来看，输入轴端预留了和电机输出轴对接的法兰连接位，输出轴端的轴头尺寸匹配轧机机架的联轴器安装要求，箱体顶部的开口在装配完成后会加装箱盖，日常维护时可以直接开盖检查齿轮啮合面磨损情况、调整轴承间隙，注油与放油口分别布置在箱体高位与低位，适配钢厂车间的定期润滑保养流程。整套结构的布局紧凑，在有限的机架旁安装空间内完成多级减速，既满足轧钢产线连续运行的可靠性要求，也给现场检修更换易损件预留了足够操作空间。
