工业级化学过滤装置钢制焊接壳体结构

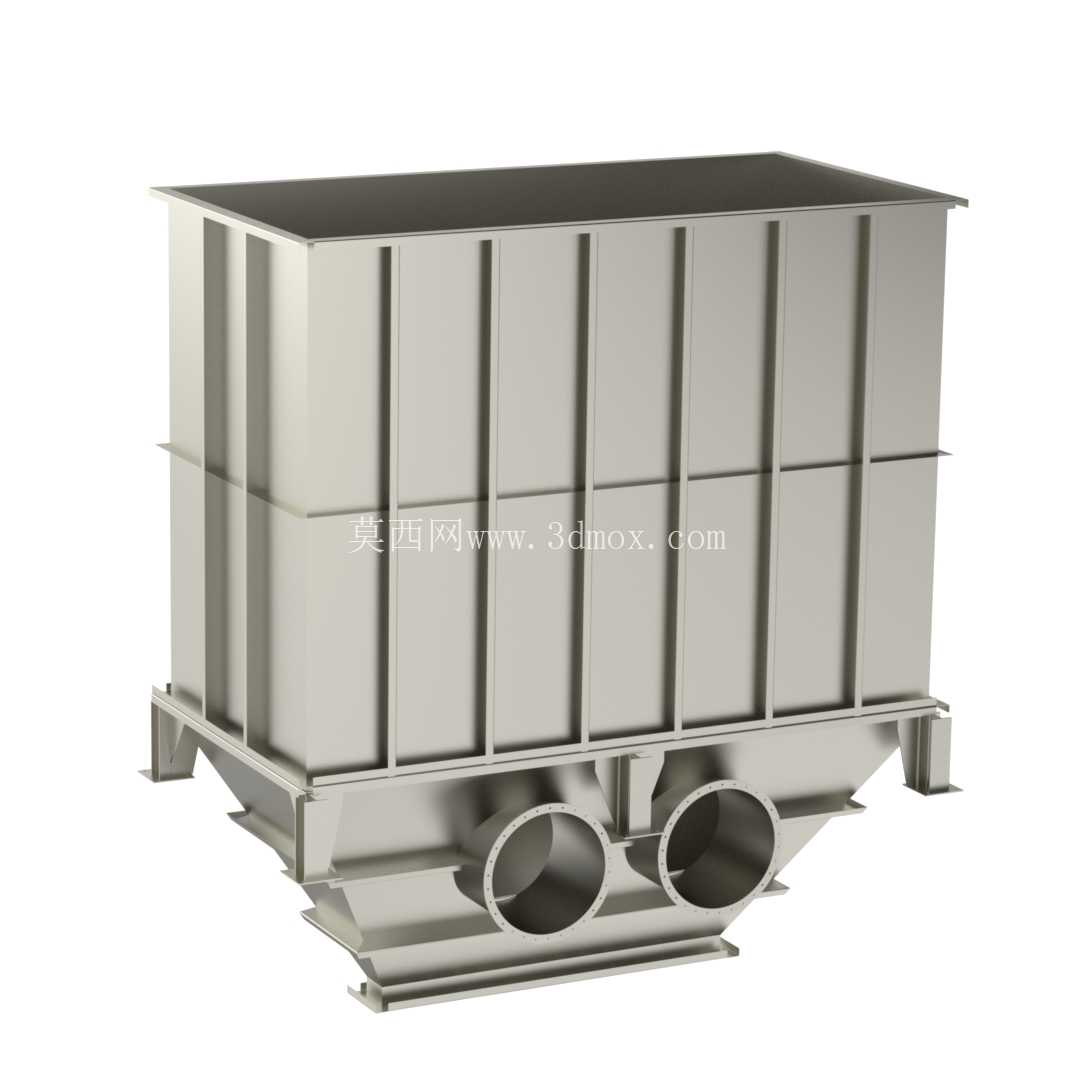

　　在化工生产、冶金烟气处理、工业废气治理等场景中，这类钢制过滤壳体是化学过滤单元的核心承载部件，主要用于容纳过滤填料、导流组件，实现含尘、含腐蚀性组分气流的净化处理，多数布置在烟道系统的中段位置，前端衔接除尘或降温段，后端连通引风机与排气筒，部分工况下也会作为工艺送风系统的终端净化单元，拦截空气中的化学气溶胶、腐蚀性颗粒，保障后端工艺设备的运行安全。从结构设计逻辑来看，整个壳体采用上宽下窄的变截面设计，上部为矩形填料仓，内部可根据处理介质特性装填活性炭、化学吸附滤料或者金属丝网除沫组件，外壁设置的竖向加劲肋沿仓体长度方向等距排布，能够抵消滤料装填后的侧压力以及风机启停带来的负压形变，避免仓壁出现鼓胀或凹陷变形；下部为锥形集气斗，双圆形接口为气流进出口，接口处预留的法兰边可直接与烟道管道对接，锥段的倾斜角度经过计算，能够引导未被滤层拦截的大颗粒杂质滑落至锥底排灰口，减少积灰死角。

　　设计过程中需要重点考量安装边界的适配性，这类壳体通常为现场焊接组装，上部矩形仓的长宽尺寸需要匹配现场预留的设备基础间距，底部支撑脚的开孔位置要与基础预埋螺栓完全对齐，双接口的中心距、管径要与上下游烟道的参数保持一致，避免安装时出现错位强行对接的情况，引发额外的结构应力。壳体的板材选型需要结合使用场景调整，普通常温无强腐蚀工况下采用普通碳素结构钢焊接即可，若处理含酸碱组分的高温烟气，则需要在板材内壁衬防腐涂层或者选用不锈钢材质，加劲肋的规格、间距需要根据仓体高度、承压值通过结构力学计算确定，既要避免肋板过密造成材料浪费，也要防止肋板间距过大导致仓壁刚度不足。

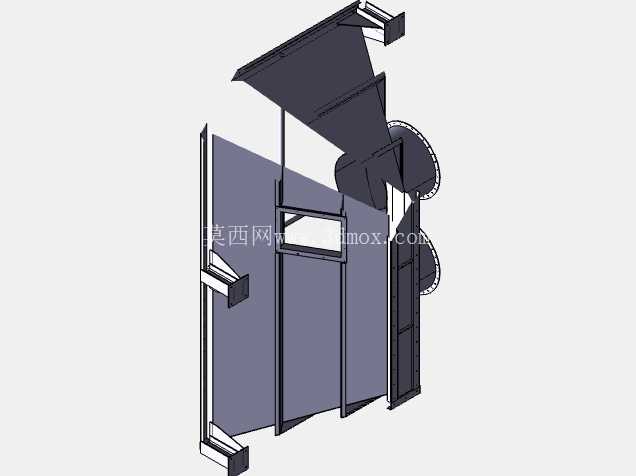

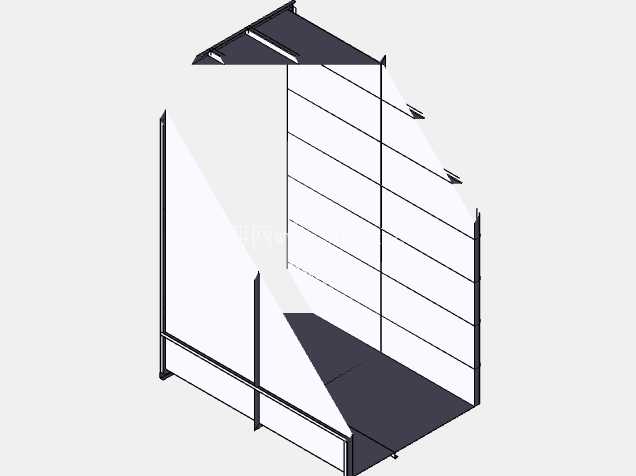

　　实际运行过程中，上部仓体顶部为可拆卸盖板结构，方便定期更换内部滤料、检修内部导流装置，锥段位置通常会设置检修人孔，方便运维人员进入清理积灰、检查内壁腐蚀情况，支撑脚的高度设计需要预留出锥底排灰阀的安装空间，同时要满足现场管道的标高对接要求。这类钢结构壳体的建模过程中，需要重点处理板材拼接的焊缝位置、加劲肋与仓壁的连接节点、法兰接口的螺栓孔排布，所有焊接位置都要做连续焊缝处理，保证壳体的气密性，避免运行过程中出现废气泄漏的问题，同时要考虑运输过程中的分段拆分，大尺寸的壳体需要拆分为多个运输单元，现场再进行组焊，建模时就要提前划分好分段位置，预留现场焊接的坡口余量。
