铝型材框架式木材铝材数控雕刻加工设备

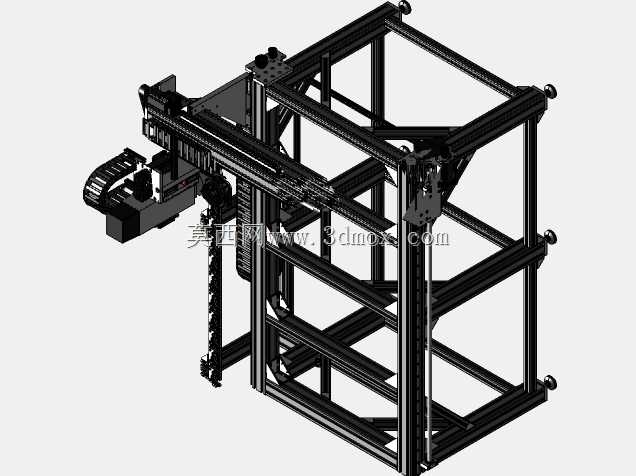

　　这款设备的机架主体采用标准工业铝型材搭建，所有连接节点均采用配套角件与内置螺栓锁紧，没有采用焊接结构，一方面省去了焊后去应力、机加工找平的工序，另一方面也方便后期根据加工幅面需求调整机架的长宽尺寸，适配不同规格的加工台面。从结构布局来看，设备采用龙门移动式设计，X轴传动组件横跨机架两侧的平行导轨，Y轴导轨沿机架长度方向布置在两侧型材梁上，Z轴滑台搭载加工主轴安装在X轴溜板上，三个运动轴的传动均采用滚珠丝杠搭配线性导轨的组合，相比同步带传动能提供更高的进给精度和切削刚性，满足铝材加工时的抗力需求。

　　在实际应用场景中，这款设备可覆盖小型木工坊的实木板材浮雕、亚克力切割、密度板开料作业，也能适配小型五金加工场景下的薄铝板铣削、钻孔、倒角工序，相比铸铁床身的同规格加工设备，铝型材机架的整体重量降低了近六成，不需要做专门的设备基础，普通硬化地面即可放置安装，对于场地搬迁频繁的小型加工户来说适配性更强。设备的走线全部采用拖链收纳，X轴和Y轴的动力线、信号线都内置在拖链内部，避免加工过程中切屑、切削液飞溅磨损线缆，拖链的弯曲半径按照线缆最小弯曲要求选型，长期往复运动也不会出现线芯折断的问题。

　　设计过程中，机架的型材选型经过了刚性校核，底部支撑梁采用大截面欧标铝型材，搭配底部可调脚杯，安装时可以通过调整脚杯高度找平整个机架，抵消地面不平整带来的导轨安装误差，导轨安装面在型材组装完成后做了二次铣削找平，保证两根平行导轨的平面度误差控制在0.05mm每米范围内，避免龙门运行时出现卡顿、爬行的问题。Z轴滑台采用铸铝件加工而成，相比铝型材拼接的滑台抗震性更好，主轴安装孔的同轴度经过精密找正，保证主轴旋转时的径向跳动量满足切削要求，加工铝材时不会出现刀纹过粗、崩边的问题。

　　从安装边界来看，设备的整体外廓尺寸预留了操作和维护空间，机架后侧预留了电控箱安装位，可将驱动器、开关电源、控制板全部集成在机架后侧，不需要额外放置独立电控柜，进一步节省车间占地面积。设备的操作侧预留了足够的上下料空间，加工台面采用T型槽铝型材或者密度板台面，可根据加工需求更换，加工木材时采用密度板台面配合压料器固定工件，加工铝材时更换为铝制T型槽台面搭配压板锁紧，避免工件在切削过程中出现位移。设备的主轴采用风冷高速主轴，转速范围覆盖8000到24000转，加工木材时可以采用高转速快走刀的参数提升加工效率，加工铝材时降低转速配合专用切削液，保证加工面的光洁度。X轴的龙门横梁做了加强设计，横梁中部增加了加强筋结构，避免Z轴移动到横梁中部时出现下挠，保证整个加工幅面内的加工精度一致性。两侧Y轴的传动采用双电机同步驱动的设计，相比单电机驱动能避免龙门运行时出现偏摆，高速进给时的动态响应更好，快速移动速度可以达到每分钟15米，满足小型加工件的高效加工需求。设备的限位开关全部采用金属外壳的光电限位，安装在各轴的行程两端，同时搭配硬限位块，避免软限位失效时出现撞机问题，硬限位块采用聚氨酯材质，碰撞时能吸收冲击能量，不会损坏导轨和传动部件。
