木材铝材加工用立式数控雕刻机结构

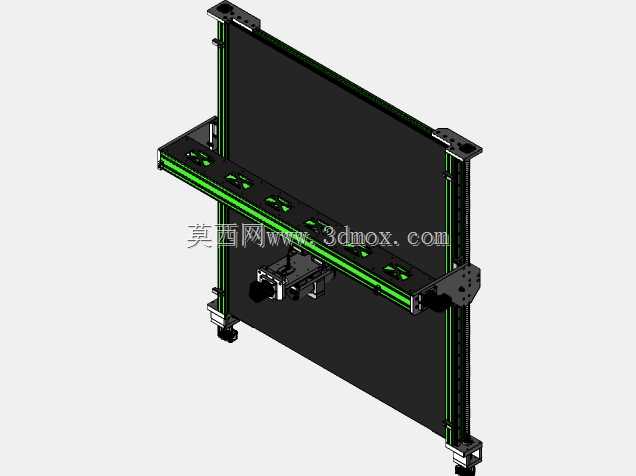

　　这套立式布局的数控加工设备，主要面向中小型加工场景下的木材、软质铝材切削加工作业，区别于常规卧式台面雕刻机的结构形式，其采用立式靠板作为工件承载基准，加工时工件可直接固定在立式背板上，大幅减少大尺寸薄板类工件装夹时的下垂变形问题，尤其适合装饰板材、铝型材标识件、广告雕刻件这类幅面偏大、厚度较薄的工件加工，在广告制作、小型家具定制、工艺礼品加工场景下，能有效降低装夹辅助工时。从结构设计逻辑来看，设备的运动轴系采用双立柱支撑的龙门移动方案，两根平行的线性导轨沿立式背板的竖直方向布置，作为Y轴运动的导向基准，横梁组件沿竖直导轨完成上下方向的进给运动，而搭载切削主轴的滑座则沿横梁长度方向做X轴水平进给，

　　这种轴系分配方式将两个方向的运动负载均分摊到对称布置的导轨副上，相比单悬臂结构，运动过程中的刚性更好，高速进给时的振动量更小，加工软铝时的表面光洁度更易控制。设备的主轴安装座预留了标准的主轴装夹位，可适配常见的风冷高速电主轴，主轴轴线垂直于立式背板平面，也就是Z轴进给方向垂直指向工件装夹面，切削时刀具沿垂直工件表面方向进刀，配合X、Y轴的联动可完成平面雕刻、轮廓切割、浅槽铣削等常规加工工序。在安装边界方面，整套结构的横向跨度可适配常见的1220mm标准幅面板材加工需求，竖直方向的有效行程可覆盖2400mm长度的工件加工，整体安装时仅需将立式背板底部的支撑脚通过膨胀螺栓固定在平整的水泥地面即可，不需要额外浇筑厚重的设备基础，

　　适合小型加工车间、门店式加工场所的场地条件。设计过程中对运动部件的走线做了隐藏式处理，所有动力线缆、信号线缆均沿导轨侧的拖链布置，避免加工过程中切屑、粉尘落到线缆上造成磨损，同时拖链的弯曲半径经过匹配计算，在全行程运动过程中线缆不会出现过度弯折，能有效提升线缆的使用寿命。针对木材、铝材加工产生的切屑特性，结构上没有设计复杂的金属护罩，而是在导轨副的接触面加装了简易的刮屑条，可在运动过程中自动刮除附着在导轨表面的木屑、铝屑，减少杂质进入导轨滑块造成的磨损，日常维护时仅需定期清理刮屑条堆积的杂物、加注润滑脂即可，维护门槛较低。横梁部分采用铝型材拼接的结构形式，在保证整体刚性的前提下控制了运动部件的自重，降低了伺服驱动系统的负载要求，

　　同时铝型材的T型槽结构可方便地安装行程开关、润滑管路等附属配件，不需要额外做焊接、打孔加工，装配调试的效率更高。主轴滑座上预留了刀具冷却系统的安装位，加工铝材时可加装微量润滑装置，加工木材时可更换为风冷除尘接头，适配不同材质加工的辅助需求。整套结构的连接件均采用标准内六角螺栓连接，没有特殊的定制异形连接件，后期维护更换配件时可直接采购标准件，降低了设备的全生命周期使用成本。在运动精度控制方面，导轨安装面在设计时预留了刮研调整余量，装配时可通过配磨调整垫来保证两根导轨的平行度，以及横梁运动时的水平度，最终可实现0.1mm以内的定位精度，满足木材雕刻、铝材开料这类常规加工的精度要求，不需要过高的零件加工精度就能达到使用要求，制造成本控制较为合理。
