铝木复合加工用龙门式数控雕刻设备

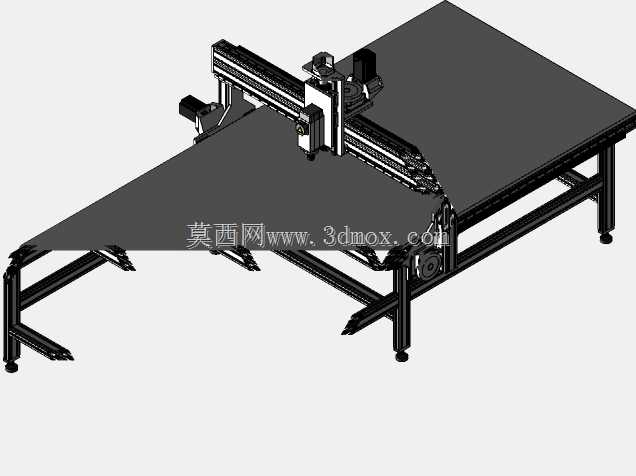

　　这款龙门式数控加工设备的设计初衷，是覆盖中小批量木工板材与薄铝件的复合加工需求，在定制家具、广告标识、小型铝型材构件加工场景中，这类设备的适配性远高于单一加工属性的专用机床。从结构布局来看，设备采用固定龙门移动横梁的经典架构，加工台面为大尺寸平面支撑结构，机架主体以工业铝型材拼接搭建，兼顾结构刚性与组装调试的便捷性，底部配置可调式支撑脚杯，可在车间不平整地面完成水平校准，避免台面倾斜导致的加工精度偏差。

　　设备的X轴传动组件沿龙门两侧立柱纵向布置，采用双驱同步传动结构，有效抵消长行程横梁移动时的偏摆力矩，Y轴传动组件集成在移动横梁上，搭载可沿Z轴垂直升降的加工主轴单元，主轴夹头可适配不同规格的铣削刀具，针对木材加工可选用双刃螺旋铣刀降低切削毛边，针对薄铝件加工可更换单刃铝用铣刀减少粘刀问题。Z轴行程设计充分考虑常规加工件的厚度范围，既可以完成18mm厚度生态板的开料、开槽、雕刻作业，也可以对5mm厚度以内的铝板完成轮廓铣削、钻孔、倒角加工，无需额外更换设备即可完成两类材质的工序流转。

　　从安装边界来看，设备整体占地长度适配常规车间6米开间的摆放需求，宽度控制在2.5米以内，无需对车间原有布局做大规模调整即可进场安装，设备后侧预留有电控柜安装位与走线槽，强电弱电线路分离布置，减少电磁干扰对数控系统信号传输的影响。台面采用高密度硬质板材作为铺垫层，表面预留T型槽安装位，可搭配快速压钳固定不同尺寸的待加工工件，针对大幅面板材可直接放置在台面上通过真空吸附固定（该结构可根据用户需求选配加装），小尺寸铝件则可通过专用夹具锁紧，避免加工过程中工件移位导致的废品。

　　设计过程中重点考量了运动部件的防护问题，X、Y轴的传动导轨与丝杠均配置了风琴式防护罩，可阻挡木工加工产生的木屑、铝加工产生的切屑进入传动副，延长导轨丝杠的维护周期，主轴外侧设置有切屑挡板，可阻挡高速切削时飞溅的切屑伤及操作人员。设备的走线采用坦克链收纳，所有运动线缆均在坦克链内有序排布，避免长期往复运动导致线缆磨损断裂。在实际应用场景中，这类设备可完成定制衣柜的柜门雕花、广告字的轮廓切割、设备铝面板的开孔铣槽、工艺木制品的三维浮雕加工等多种作业，相比大型加工中心，设备采购成本更低、操作门槛更易上手，适合小型加工坊、初创型加工企业作为主力加工设备使用，也可作为大型工厂的辅助设备完成小批量定制件的加工，避免占用大型机床的产能。

　　结构设计阶段通过三维建模完成了所有部件的干涉校验，龙门立柱与横梁的连接位置做了加强筋结构设计，在保证轻量化的前提下提升整体结构的抗振性能，减少主轴高速切削时的整机共振，提升加工表面的光洁度。主轴的冷却系统根据加工材质可选配风冷或水冷结构，长时间连续加工木材时风冷结构即可满足散热需求，加工铝件时切削热更高，可更换水冷主轴保证长时间工作的温度稳定性。设备的操作面板布置在机身前侧的右方位置，符合操作人员的常规操作习惯，急停按钮设置在面板最显眼的位置，突发状况下可快速按下停止设备运行，满足设备安全设计的基本要求。
