铝型材框架式木工铝材数控雕刻加工设备

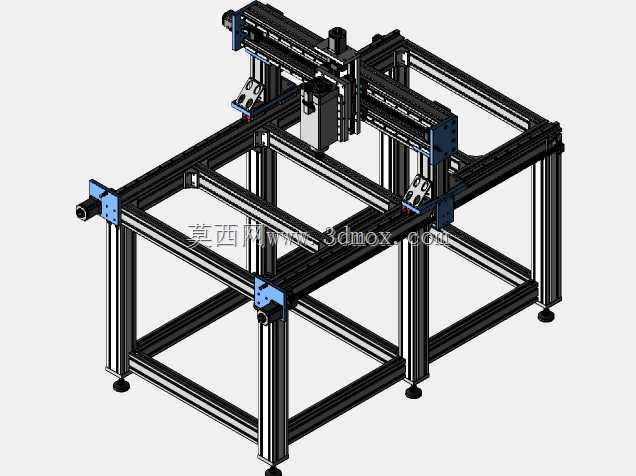

　　这款加工设备的整体机架采用工业铝型材拼接搭建，型材间通过角码与内置螺栓完成刚性连接，底部配置可调式脚杯，可在车间不平整地面完成调平作业，抵消地面平整度误差带来的机架形变，保障运动轴的运行精度。设备采用龙门式三轴运动布局，X轴横跨机架两侧的平行导轨，Y轴沿机架长度方向布置双平行导轨，Z轴搭载加工主轴做垂直方向进给，三个运动轴均采用线性导轨搭配同步带传动的结构，兼顾运动顺滑度与传动效率，可满足常规非金属、软金属加工的进给速度要求。

　　从实际应用场景来看，这类设备常部署在小型木工工坊、广告加工门店、铝材小件加工工位，可完成实木板材的浮雕切割、亚克力板材的异形裁切、薄铝板的开孔铣削作业，相比重型工业加工中心，其机架自重更轻，部署时无需做专门的设备基础，普通硬化车间地面即可满足安装要求，整体占地尺寸适配小型加工场地的空间边界，可根据加工幅面需求灵活调整铝型材的裁切长度，拓展加工行程。

　　设计过程中，机架的铝型材选型经过受力校核，主承载梁采用大截面欧标铝型材，避免主轴高速运行时出现机架共振，导轨安装面在型材拼接完成后做统一的平面度找正，保证两根平行导轨的等高误差控制在加工允许范围内，防止运动过程中出现卡滞、导轨偏磨的问题。Z轴的主轴安装座设计有可调节夹持结构，可适配不同功率的风冷主轴，根据加工材质的硬度差异更换对应功率的主轴单元，无需改动整体安装结构。

　　设备的走线全部沿铝型材的内置槽布置，通过线槽盖板完成线缆防护，避免运动过程中线缆与运动部件发生剐蹭，拖链选型匹配各轴的运动行程，保证线缆在往复运动中不会出现过度弯折、拉扯的情况。龙门横梁的连接部位采用加厚角码做加强处理，在X轴高速往复运动时，可抵消横梁的侧向摆动量，保证加工头的运行轨迹精度。

　　从安装边界来看，设备四周预留了足够的维护操作空间，电气控制箱可根据车间布局选择安装在机架侧方或者独立外置，进料方向可根据车间的物料流转方向做适配调整，无需改动主体结构即可适配不同的生产线布局。加工台面采用预留T型槽的设计，可搭配通用夹具完成不同尺寸工件的装夹，也可根据加工需求更换为真空吸附台面，提升板材类工件的装夹效率。

　　在实际加工过程中，这类设备的运动参数可根据加工材质做对应调整，加工木材时可提高进给速度，搭配大切削量的铣刀完成快速开料，加工铝材时则适当降低进给速度，搭配专用的铝材切削刀具，避免粘刀、工件表面毛刺过多的问题。机架的铝型材表面做阳极氧化处理，长期在木屑、切削液飞溅的加工环境中使用也不会出现锈蚀问题，日常维护仅需定期清理导轨表面的加工碎屑，加注润滑脂即可保障设备长期稳定运行。

　　三轴的行程设计覆盖了常规小型加工件的尺寸范围，可满足绝大多数小批量定制加工的幅面需求，对于有特殊大行程需求的场景，仅需更换对应长度的铝型材横梁与导轨、同步带，即可快速完成设备的行程拓展，相比焊接机架的设备，改造成本更低，调整周期更短，适配小型加工场景灵活多变的加工需求。各轴的限位开关安装在导轨两端的预设位置，可在运动轴超程时及时触发停机，避免运动部件冲出行程造成设备损坏，原点开关的位置经过精准调校，每次开机回零后可保证加工坐标的一致性，减少重复定位带来的精度误差。
