CA6140车床斜齿轮抗应力承载结构

　　在普通卧式车床的主轴箱传动链路里，斜齿轮始终是承担重载、抵消轴向力的核心传动零件，CA6140作为国内机械加工车间普及率最高的通用车床，其主轴箱内的斜齿轮副长期承受切削过程中的交变载荷、冲击载荷，尤其是在车削大直径钢件、断续切削工况下，轮齿根部的应力集中很容易引发点蚀、断齿故障，直接影响整机加工精度与运行寿命。这套斜齿轮结构在设计时，优先围绕轮齿抗应力性能做了结构优化，没有沿用常规直齿轮的直齿廓设计，而是采用螺旋角适配CA6140主轴箱中心距的斜齿构型，啮合过程中轮齿是逐步进入、逐步退出啮合状态，相比直齿轮重合度提升近40%，既可以降低啮合时的冲击噪声，也能把单齿承受的载荷分散到更多啮合齿面上，从结构层面降低轮齿根部的弯曲应力峰值。

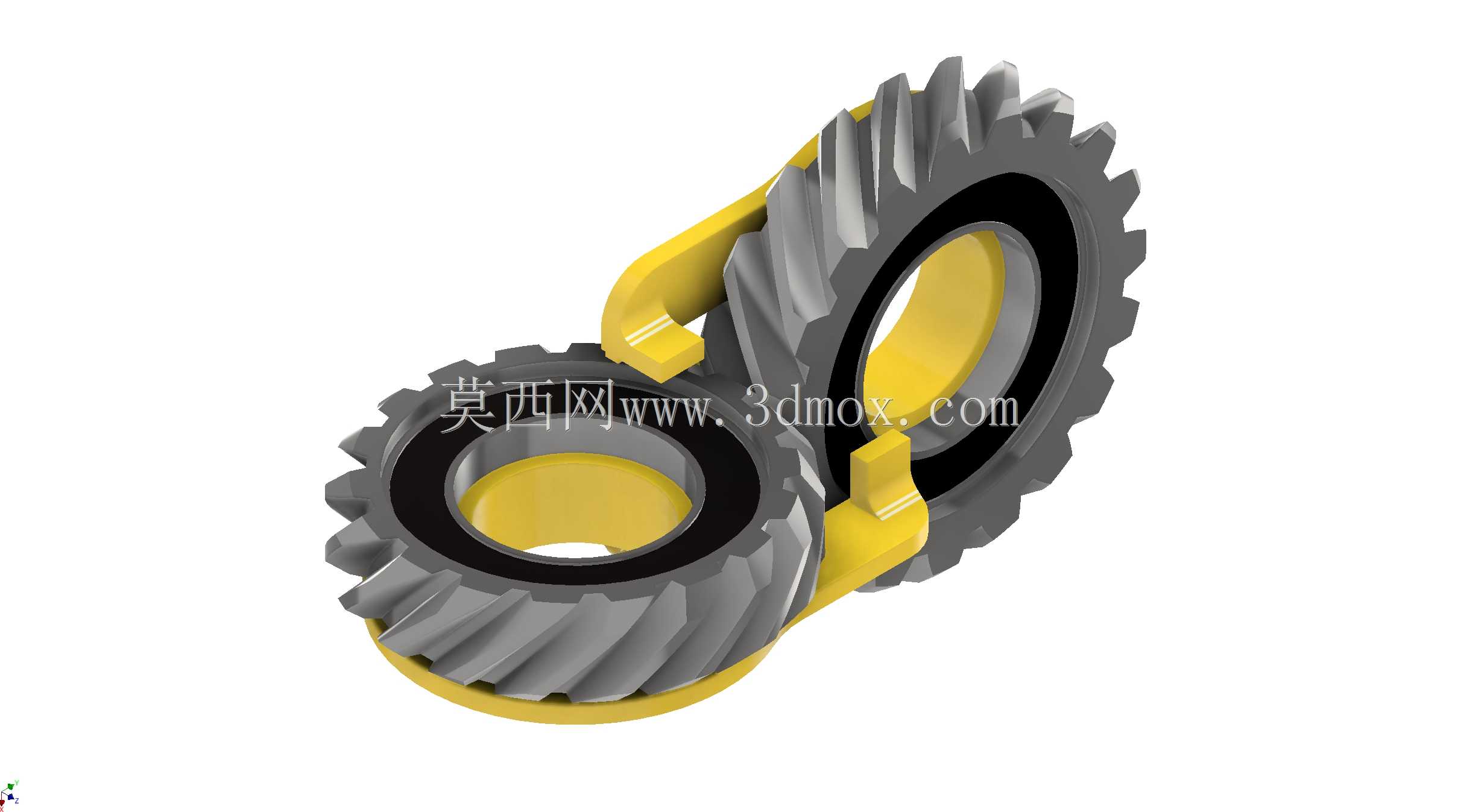

　　在配套轴承的适配设计上，最初方案选用了两个32x20x7规格的轴承做支撑，实际装配验证时发现，该规格轴承的内圈宽度偏窄，支撑跨距偏大，斜齿轮运转时产生的轴向分力会让支撑端产生微小的挠曲变形，不仅会让轮齿啮合时出现偏载，还会额外增加轴承的径向载荷，长期运行后轴承温升偏高，轮齿啮合面的接触应力分布不均，容易出现局部磨损过快的问题。后续调整为32x25x4规格的轴承后，支撑跨距缩短了近20%，轴承的径向承载能力更匹配斜齿轮的载荷特性，运转时的轴系挠度控制在允许范围内，轮齿啮合面的接触斑可以均匀分布在齿宽中部，抗应力失效的能力得到明显提升。

　　从安装边界来看，这套斜齿轮结构的安装中心距完全匹配CA6140主轴箱对应传动轴的中心距参数，齿顶圆直径、轮毂长度、键槽尺寸都和原厂安装位完全适配，不需要对原有箱体、轴系做任何改造就可以直接替换安装。齿轮的齿部采用渐开线斜齿廓，螺旋角经过精确计算，既保证和配对齿轮的正确啮合，也能把轴向分力控制在配套推力轴承的承载范围内，不会出现轴向力过大导致轴承过早失效的问题。齿轮的轮毂部分做了加厚设计，和轴承配合的轴孔公差采用基孔制过渡配合，既保证装配时的同轴度要求，也方便后续维修时的拆卸更换，不会因为过盈量过大导致拆卸时损伤轴颈或者轴承内圈。

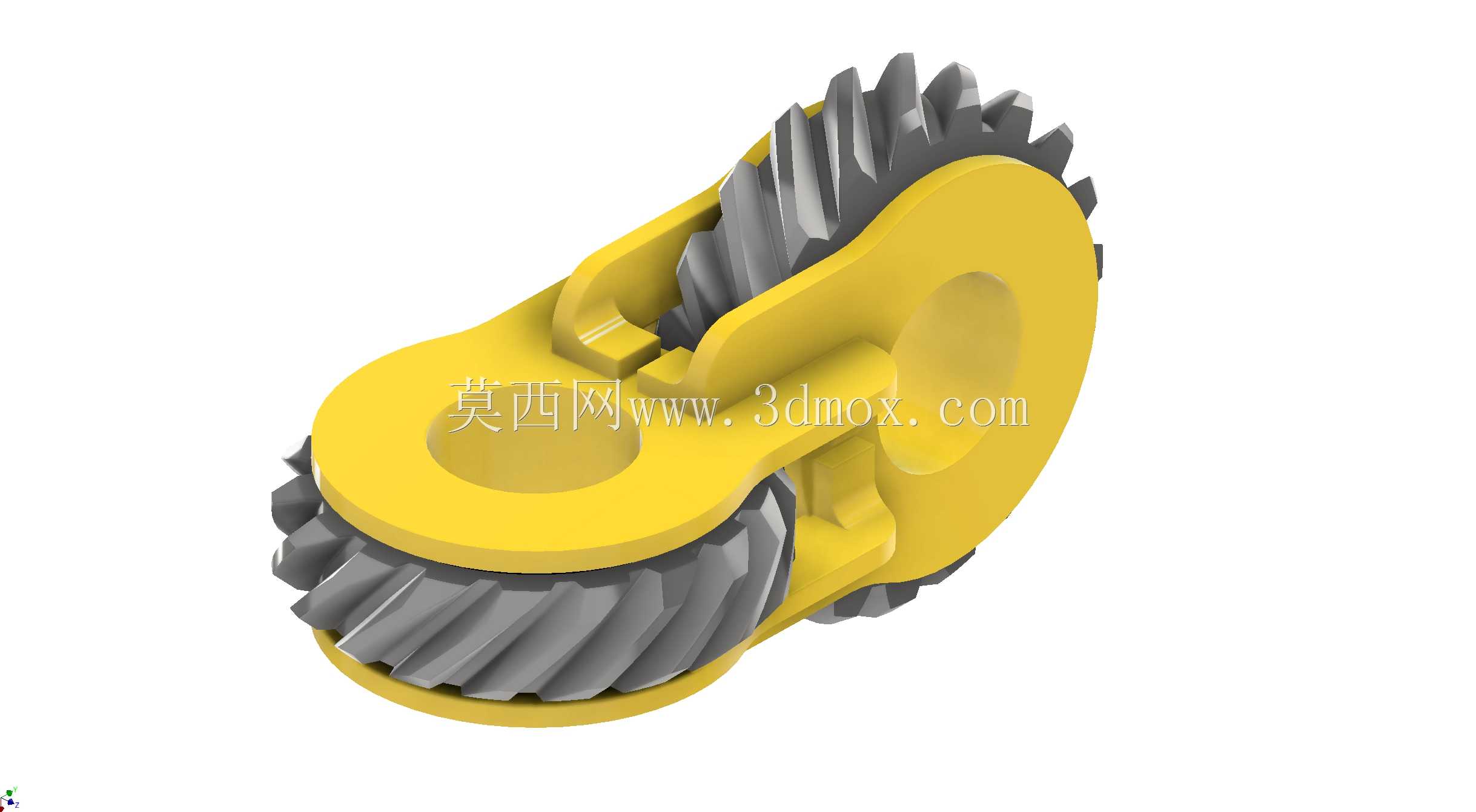

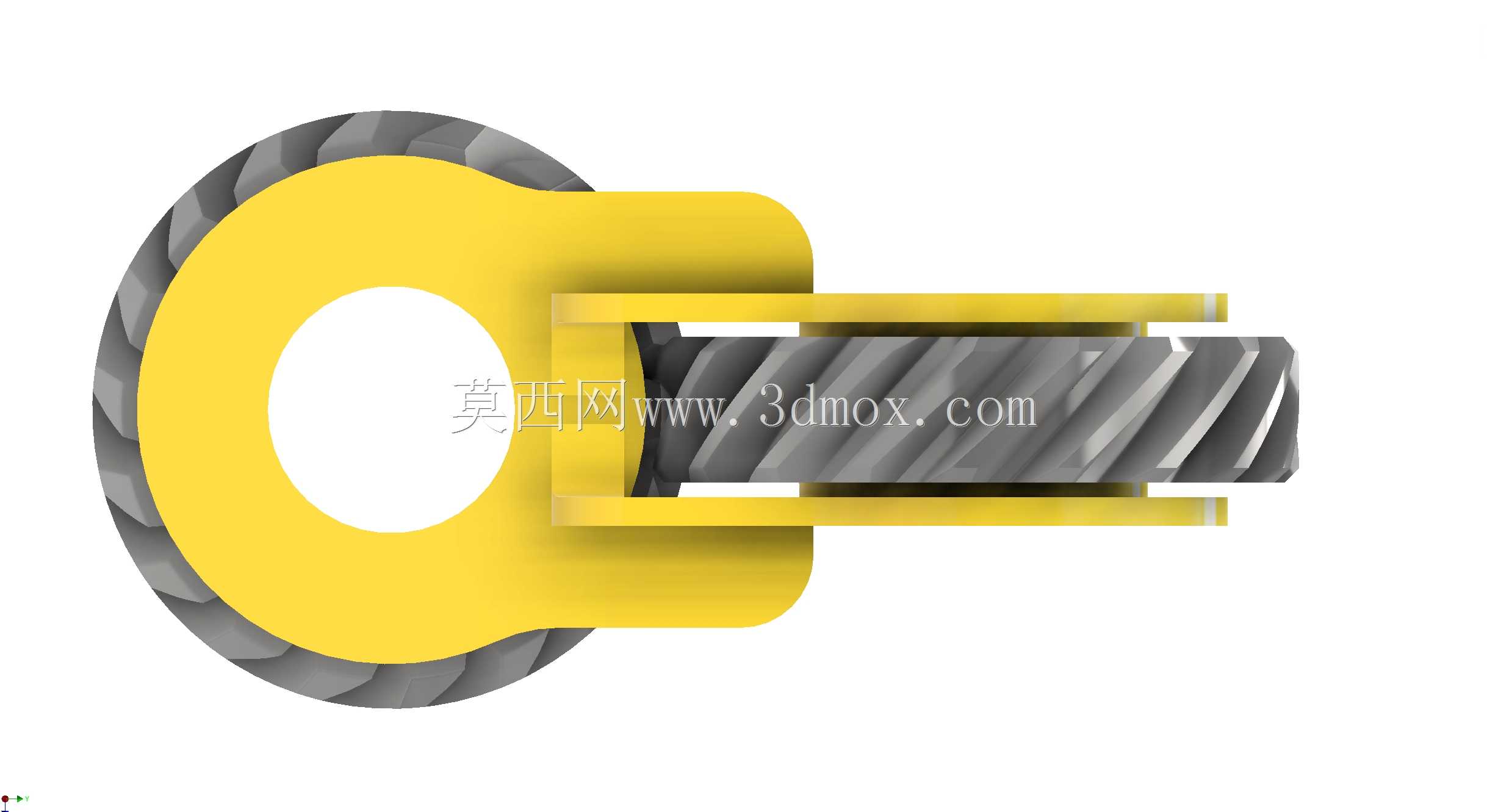

　　在实际应用场景中，这套抗应力斜齿轮结构主要适配CA6140车床主轴箱的中间传动轴，承担从进给箱到主轴的动力传递任务，不管是常规的外圆车削、端面车削，还是大进给量的螺纹车削、重载粗加工工况，都能保持稳定的传动精度。轮齿的根部做了圆角过渡处理，没有尖锐的应力集中缺口，从加工工艺层面减少了热处理时的淬火裂纹风险，齿面经过硬化处理后，接触疲劳强度和弯曲疲劳强度都能满足车床长期满负荷运行的要求。齿轮外侧的支撑护架结构，一方面可以限制轴承的轴向窜动，保证轴系的轴向定位精度，另一方面也能在齿轮运转时阻挡部分润滑油飞溅，让轴承位置可以留存足够的润滑油，保证润滑充分，降低运转时的摩擦温升。

　　从结构设计的细节来看，斜齿轮的齿宽参数经过反复校核，既不会因为齿宽过窄导致单位齿长载荷过大，也不会因为齿宽过宽导致轴系变形后出现严重的偏载问题，齿向误差控制在国标7级精度范围内，保证啮合时的齿面接触面积达到设计要求。键槽的位置设置在轮毂的对称中心线上，和轴上的平键配合后，可以均匀传递扭矩，不会出现键槽侧壁应力集中导致的轮毂开裂问题。整个结构的所有棱角位置都做了倒角处理，既避免装配时划伤操作人员，也减少了热处理时的应力集中点，提升零件的整体抗疲劳性能。在实际装配调试时，只需要按照原厂装配工艺调整好轴承的预紧间隙，保证齿轮副的侧隙在0.1到0.2毫米之间，就可以实现平稳运转，不会出现卡滞、异响的问题，完全能满足普通机加工车间的日常生产使用需求。
