ArduinoUNO导轨式安装防护外壳结构

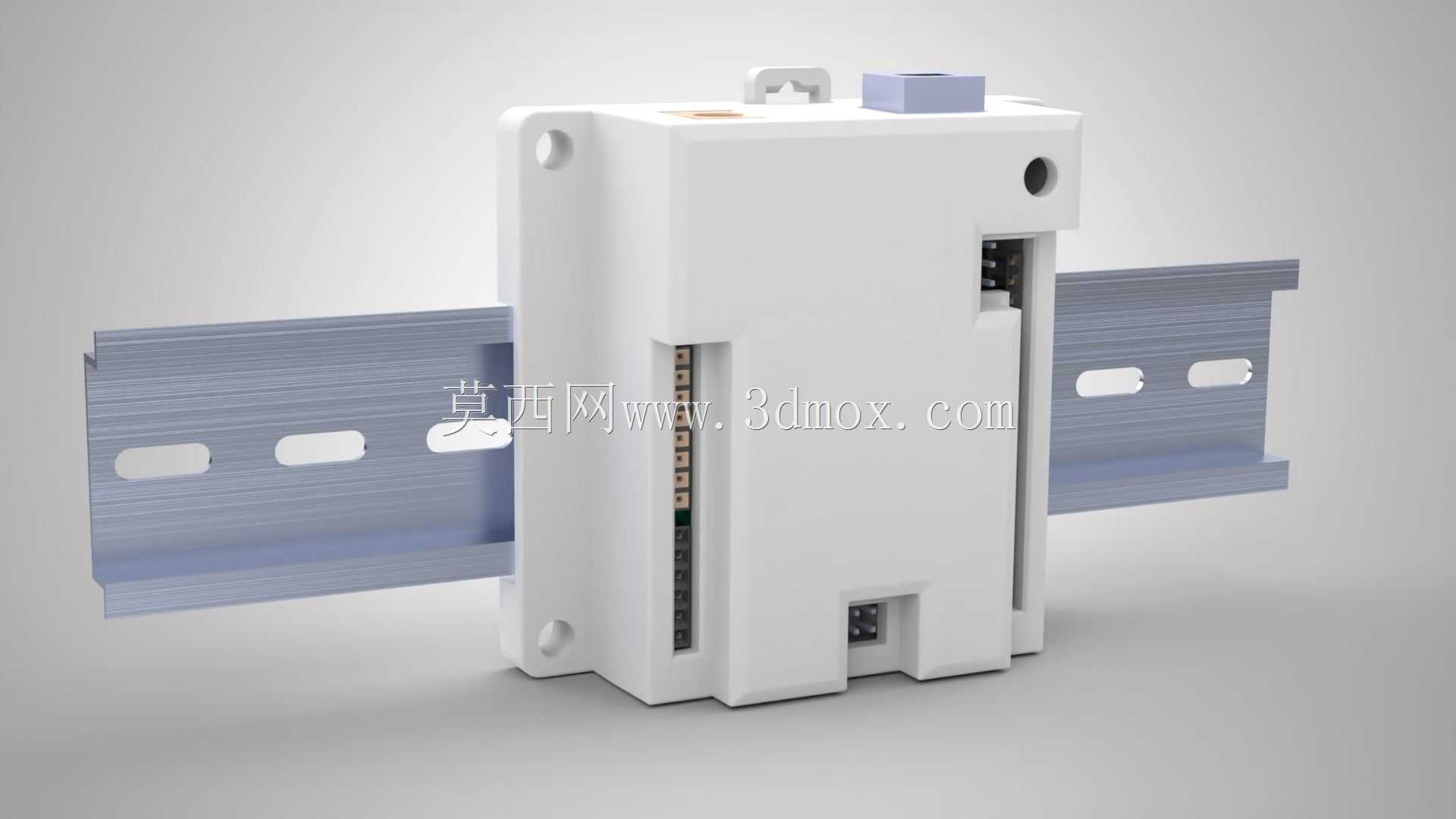

　　在工业控制柜、分布式IO采集节点、小型自动化设备的电控舱内，开源控制板Arduino UNO的应用十分广泛，但裸板直接安装存在诸多隐患：引脚易被金属碎屑短接、现场布线拉扯易损坏排针、积灰受潮易引发电路故障，同时常规螺丝固定的安装方式在批量部署时效率极低，后期维护拆换也十分不便。这款适配Arduino UNO的导轨安装外壳，正是针对这类工控场景的实际痛点完成的结构设计。

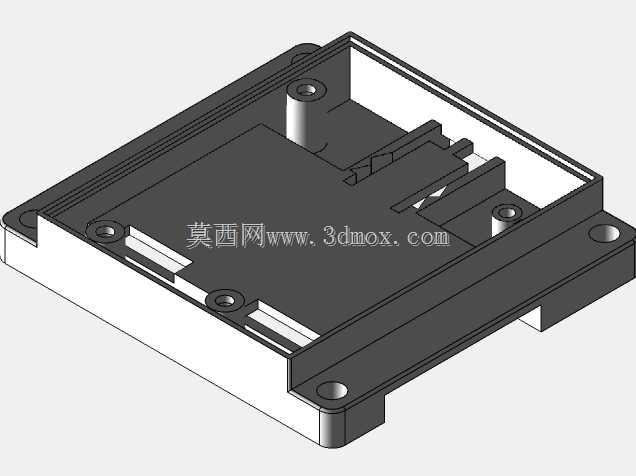

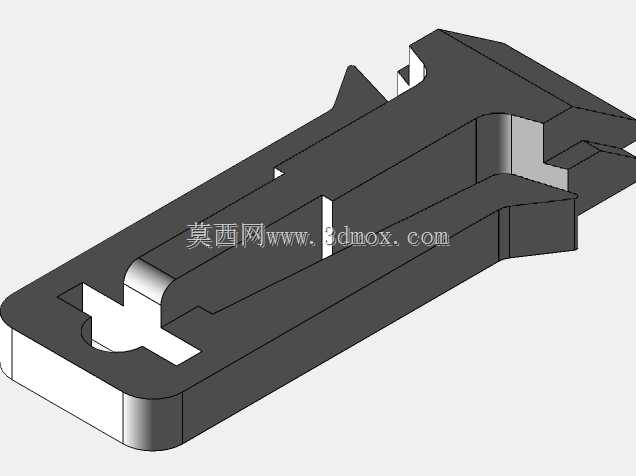

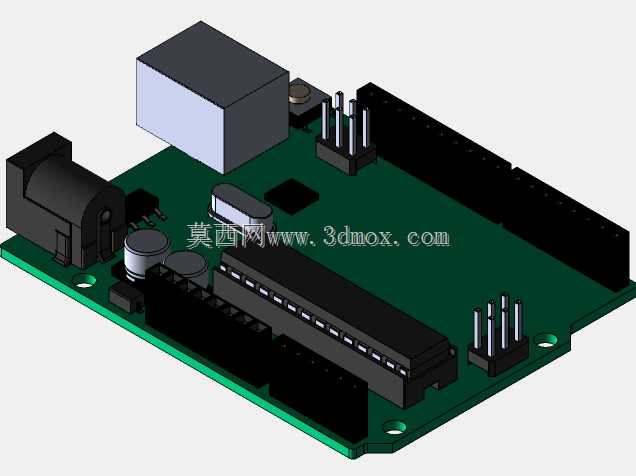

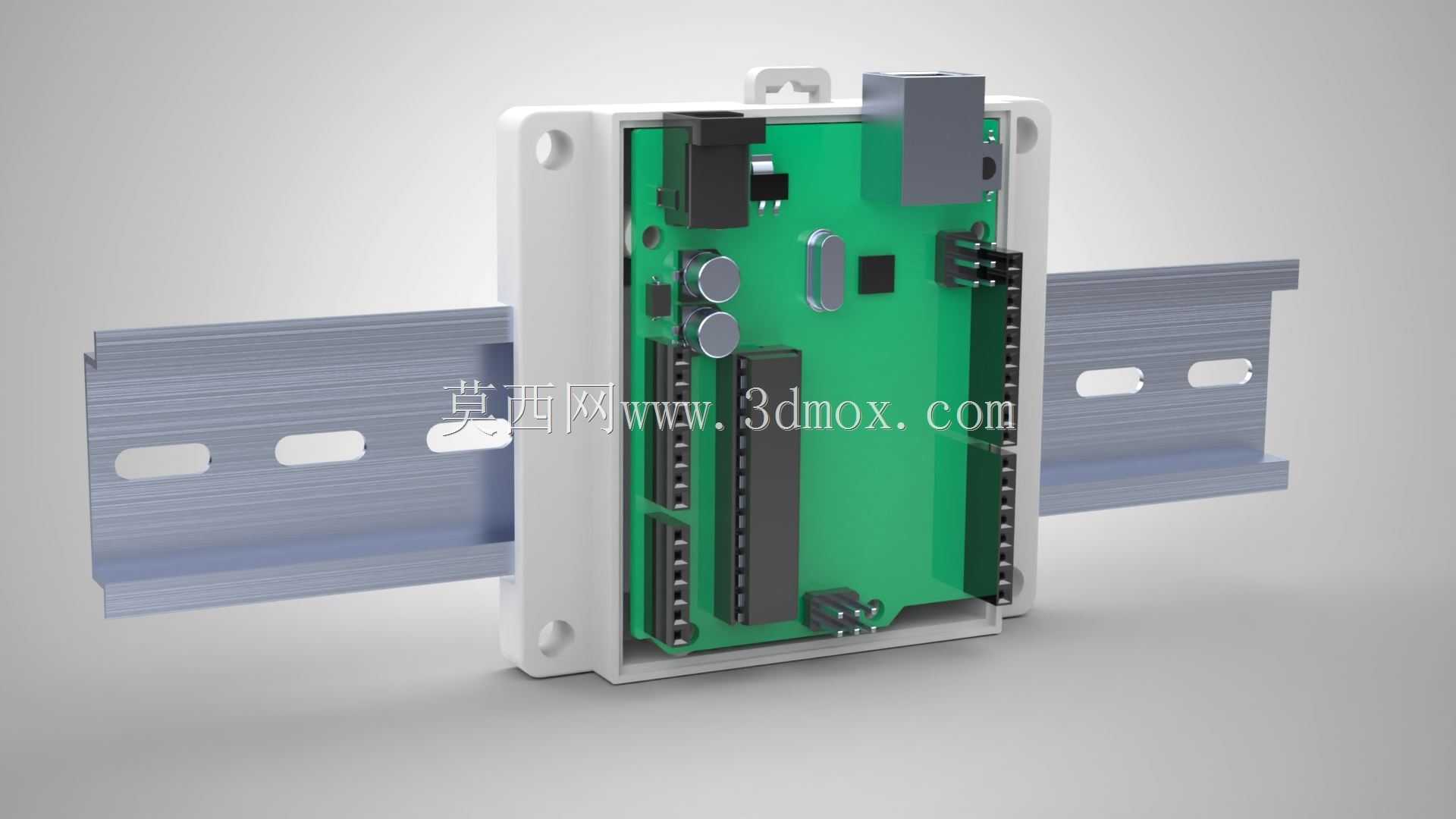

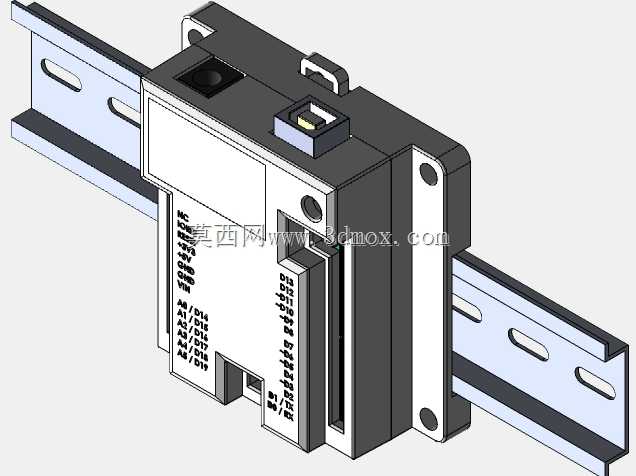

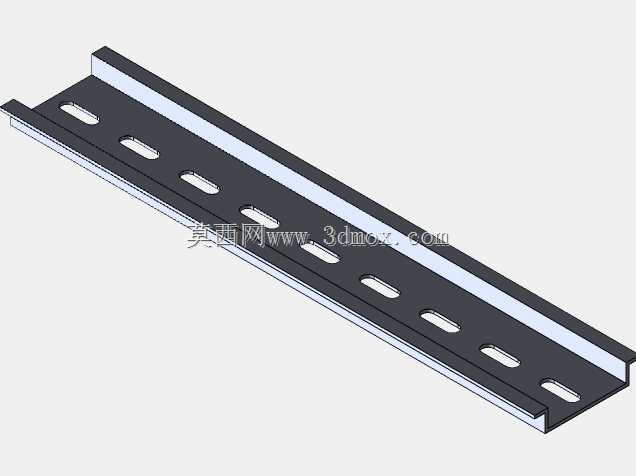

　　从实际安装适配性来看，外壳完全匹配标准DIN导轨的安装卡扣结构，无需额外打孔、加装固定支架，只需将外壳背部的卡扣对准标准电气导轨按压卡入即可完成固定，拆卸时仅需拨动卡扣锁舌就能快速取下，完全适配现有电控柜内的通用安装导轨体系，和断路器、继电器、端子排等常规电气元件的安装逻辑保持一致，不会额外增加柜体布局的设计难度。外壳的内部型腔完全贴合Arduino UNO控制板的外形轮廓，预留了USB接口、直流电源接口、数字量模拟量排针的对应避让位，不会干涉控制板原有接口的正常插拔使用，同时型腔四周设置了均匀的限位筋，控制板装入后不会出现窜动，避免运输、震动场景下板卡与外壳内壁摩擦损伤元器件。

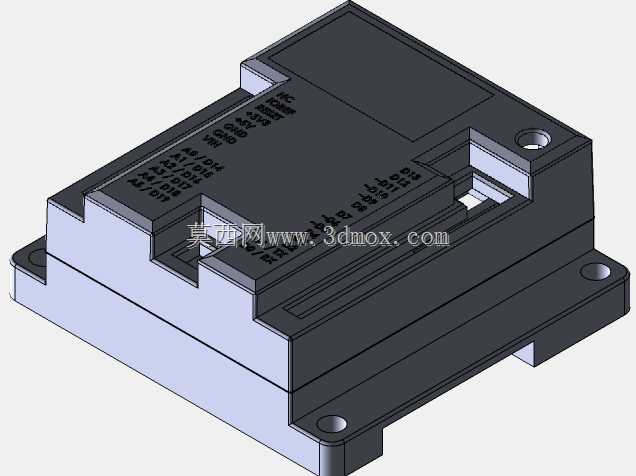

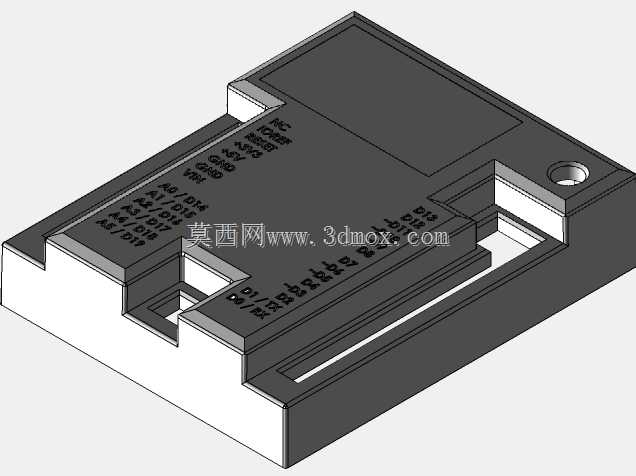

　　设计过程中优先考虑了现场使用的可靠性：外壳侧壁预留了细密的散热格栅，控制板长时间运行产生的热量可以通过格栅自然对流散出，不会因为密闭空间导致板卡过热死机；外壳上下两端设置了布线导向槽，外接的传感器线、通讯线、电源线可以顺着导向槽规整引出，避免柜内布线杂乱，也减少线缆弯折对板卡排针的应力拉扯；顶部预留的复位按键避让位，无需拆开外壳就能直接操作板载复位键，满足现场调试的操作需求。

　　从安装边界尺寸来看，外壳整体宽度与标准单极低压电器元件的安装宽度保持协调，在导轨上排布时不会挤占相邻元件的安装空间，外壳前后方向的突出尺寸控制在常规电控柜的柜门闭合安全距离内，不会出现柜门关不上、和线槽干涉的问题；外壳的合模缝采用错位止口设计，能够阻挡现场的金属粉尘、切削液飞溅进入壳体内部，适配机加工车间、自动化生产线等相对恶劣的现场使用环境。

　　不同于消费级的3D打印外壳，这款结构在壁厚设计上充分考虑了注塑量产的工艺要求，整体壁厚均匀，没有出现壁厚突变导致的缩痕、翘曲风险，卡扣部位做了圆角过渡加强，反复拆装也不会出现断裂；外壳表面没有多余的装饰结构，所有棱角都做了小圆弧倒角处理，安装操作时不会划伤操作人员的手部，也不会勾扯柜内的线缆。在实际项目应用中，这类外壳可以直接将Arduino UNO板卡转化为标准导轨安装的工控元件，无需额外设计安装转接板，大幅缩短小型控制节点的开发部署周期，同时提升电控系统的整体整洁度与运行可靠性，对于做小型自动化设备改造、分布式数据采集节点搭建的工程师来说，这类标准化的安装结构能够有效减少现场安装的工作量，也降低后期维护的难度。
