紧凑型家用桌面级CoreXY架构3D打印设备

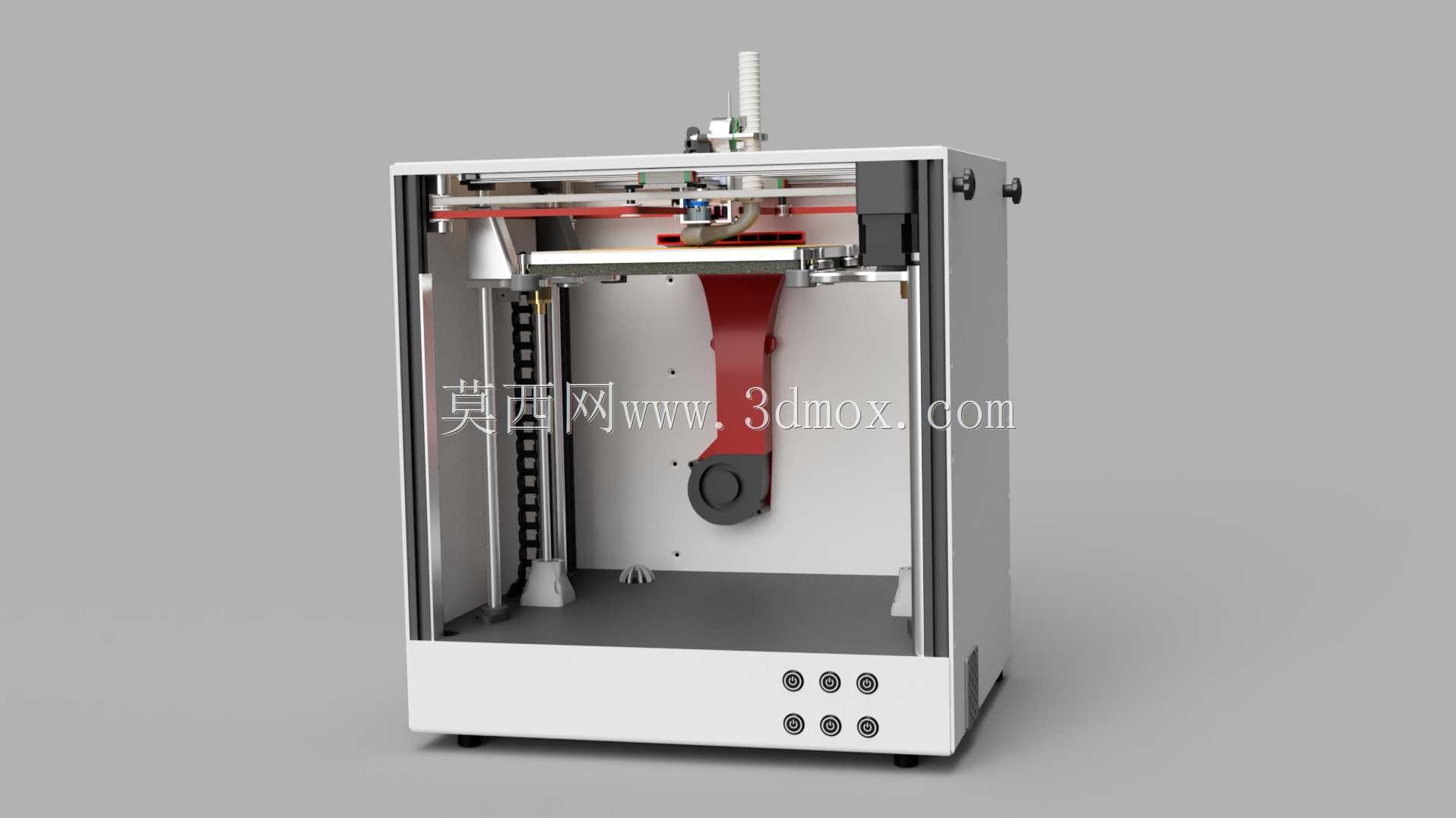

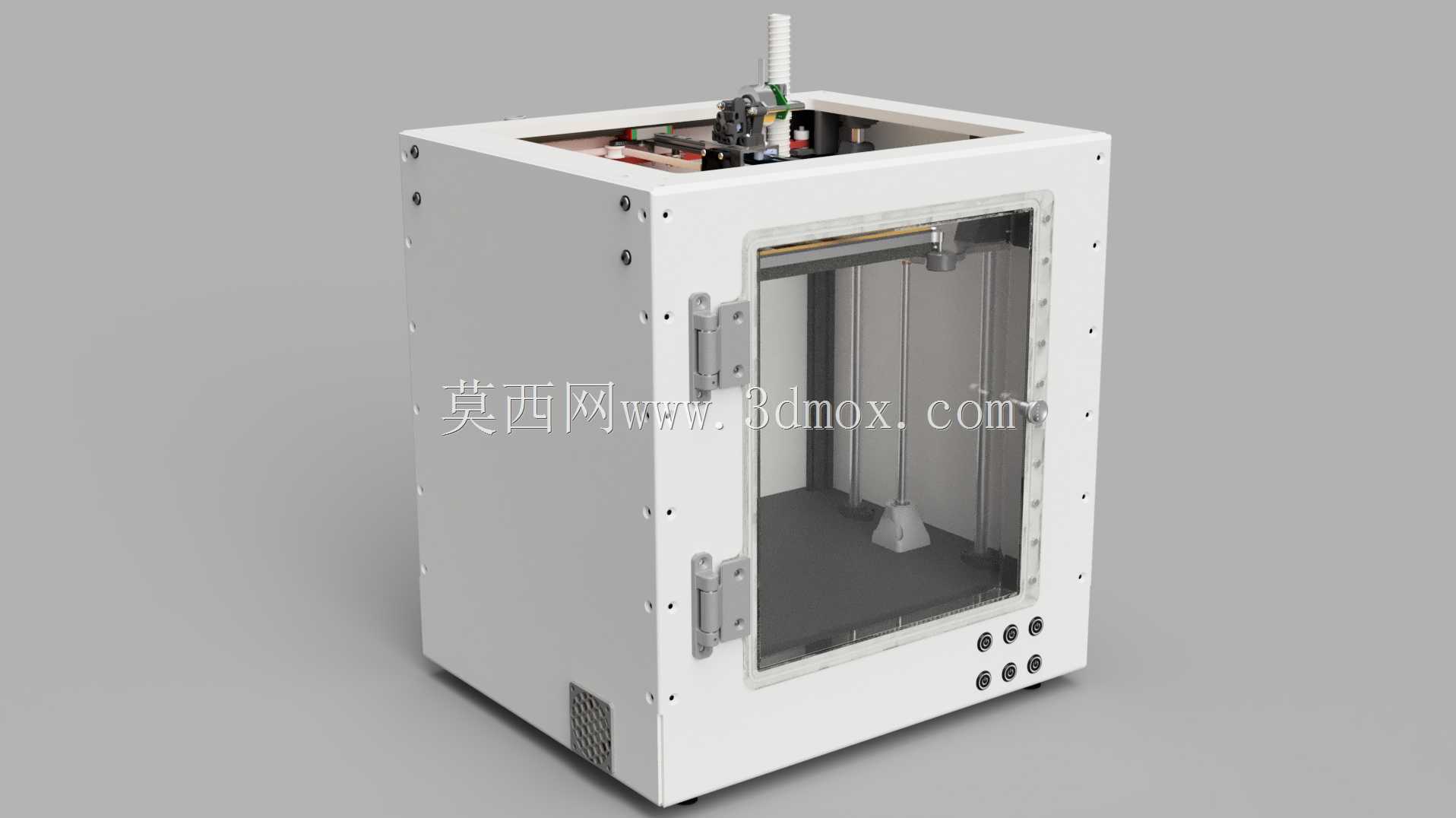

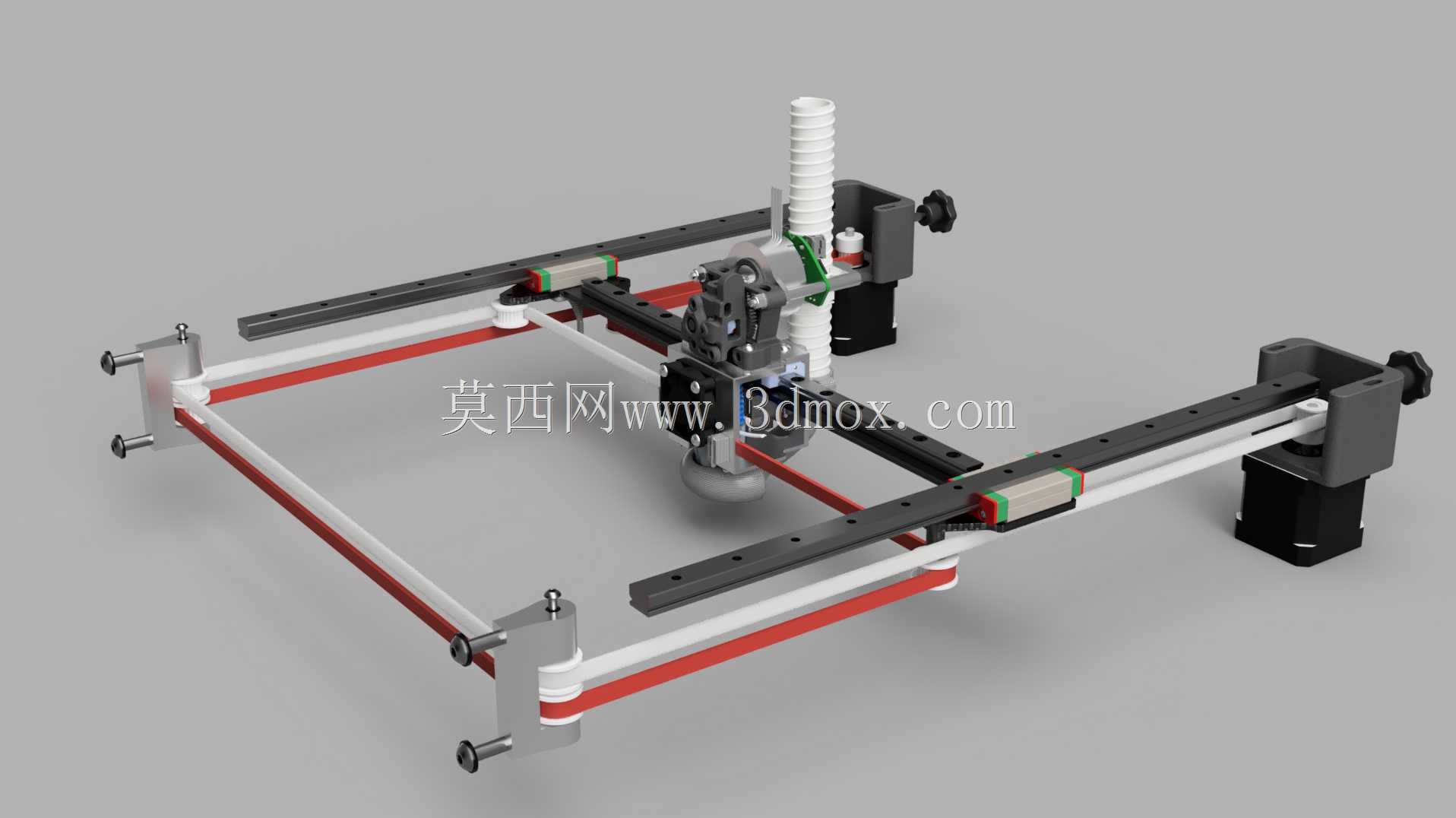

　　这款CoreXY架构的打印设备，在结构布局上完全围绕桌面家用场景的使用边界做了取舍，整机采用立式封闭箱体设计，外轮廓尺寸控制在常规书桌单侧可容纳的范围，不需要额外预留大跨度的操作空间，机身底部预留了通风散热的格栅开孔，侧面通过合页固定透明观察门，既可以在打印过程中阻隔舱内温度向外扩散，减少ABS等易翘曲耗材的成型形变，也能避免日常使用中异物落入运动区域造成干涉。从运动结构来看，CoreXY的传动布局将两个驱动电机固定在机身背部的固定框架上，相比传统悬臂结构或者十字滑台结构，大幅降低了运动部件的整体重量，高速移动过程中整机的晃动量更小，打印过程中的惯性偏移得到有效控制，X、Y方向的传动通过同步带交叉排布实现运动解耦，

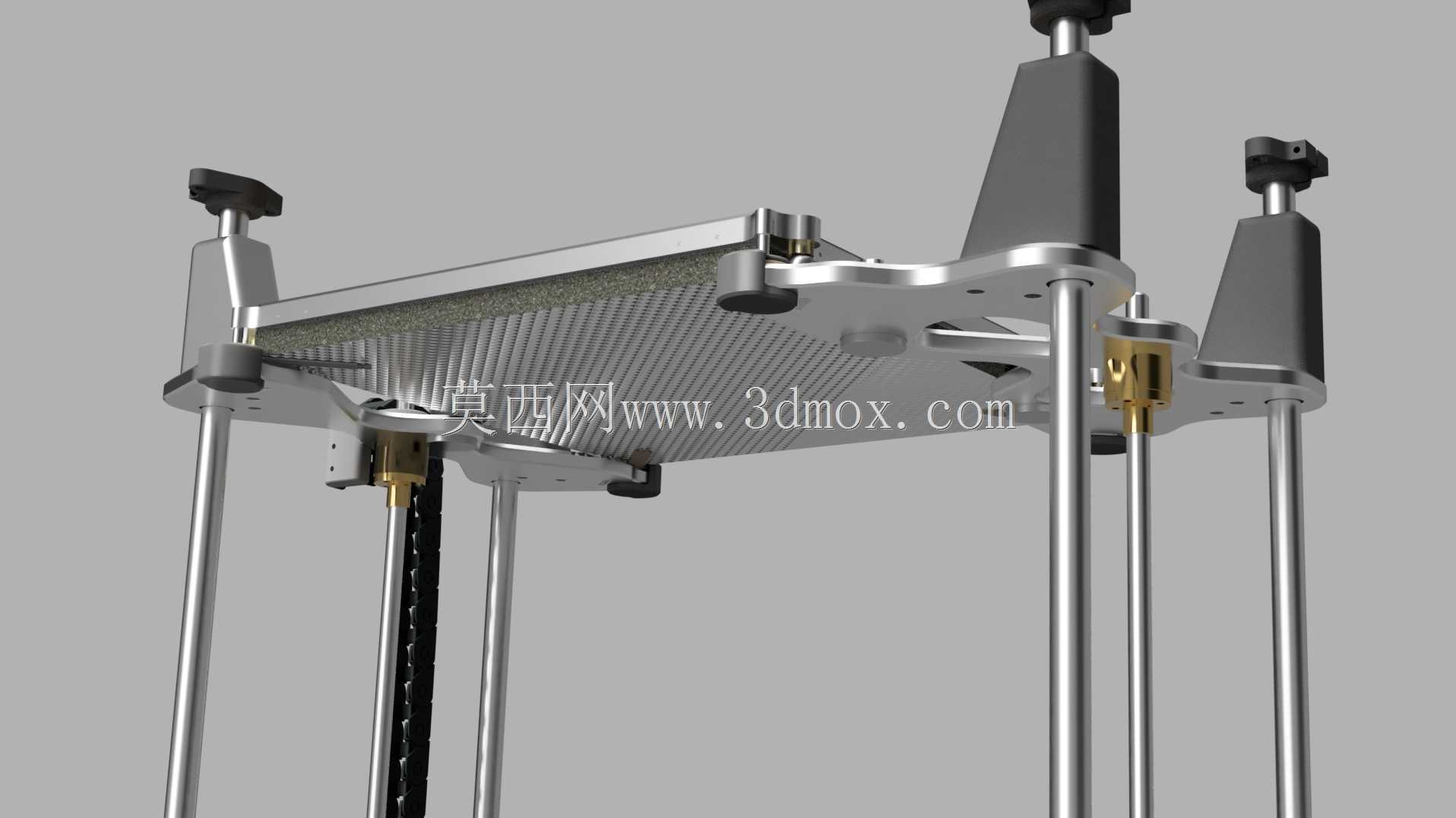

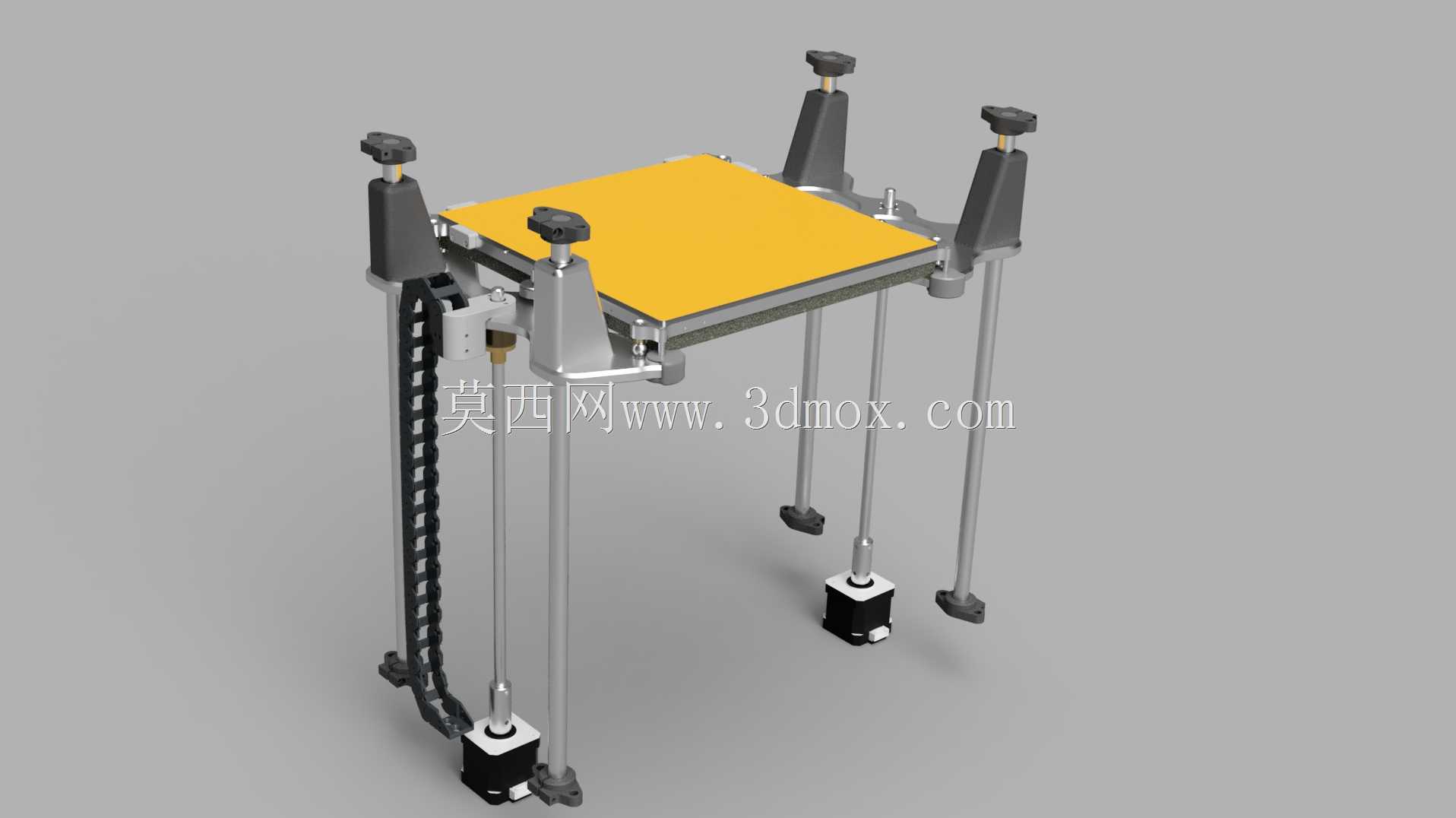

　　传动路径上的带轮座都做了加强筋设计，长时间往复运动不会出现固定座松动导致的传动失步。Z轴传动采用单丝杠搭配双侧直线导轨的导向结构，打印平台沿着垂直方向做升降运动，平台调平结构集成在平台底部的四个支撑点位，配合弹簧预紧结构可以快速调整平台平面度，不需要每次打印前做复杂的多点校准。机身正面的操作按键集中布置在观察门下方的斜面区域，操作时不需要俯身探到设备侧面，站立或者坐姿状态下都可以轻松触达，按键旁预留了状态指示灯的开孔，可以直观显示设备的加热、打印、故障状态。设备顶部预留了耗材进料的安装位，远程挤出机构固定在顶部框架上，耗材通过导料管送入打印头，这种布局进一步减轻了X轴运动组件的负载，同时也减少了挤出机构散热对舱内温度场的干扰。

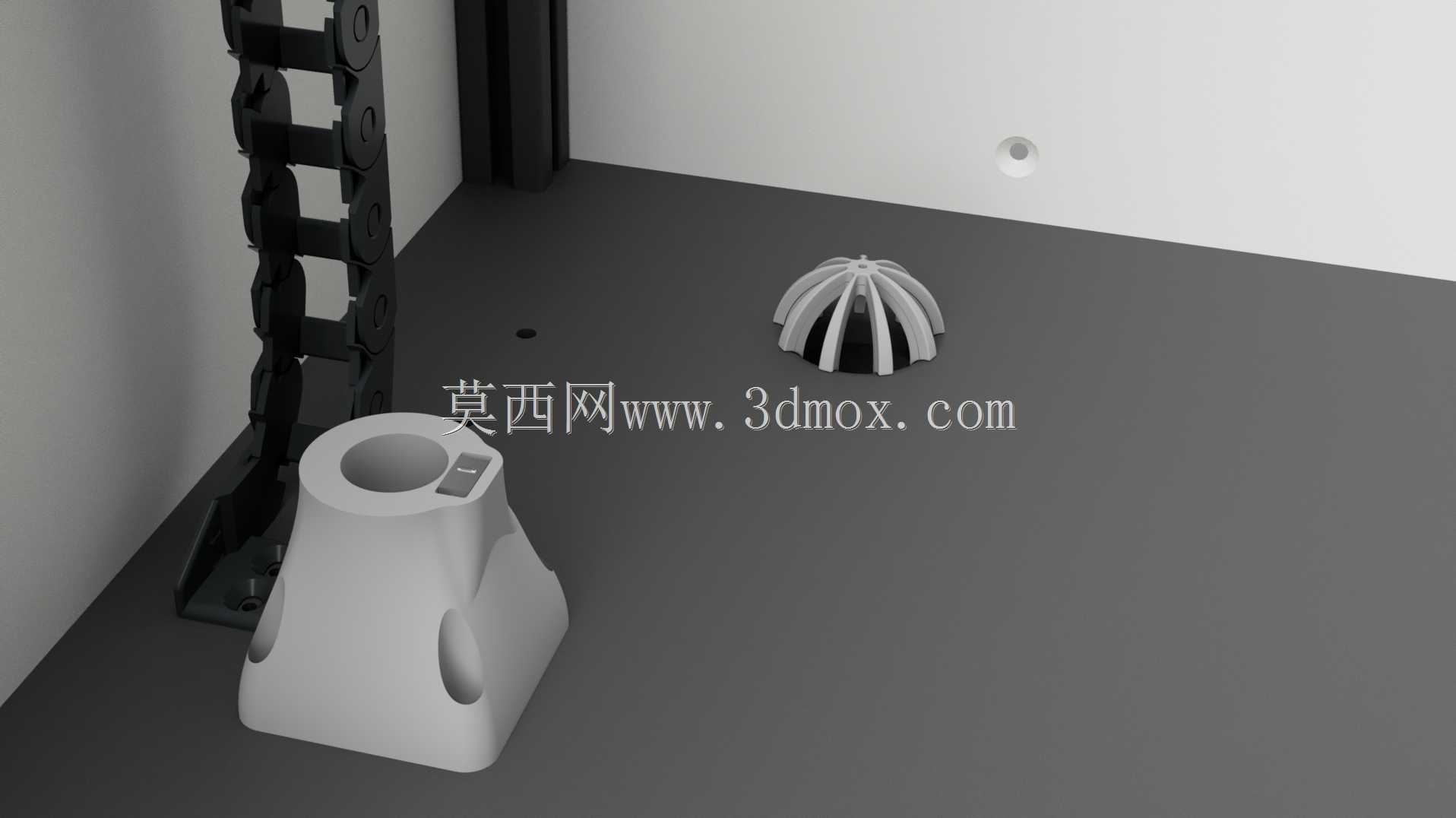

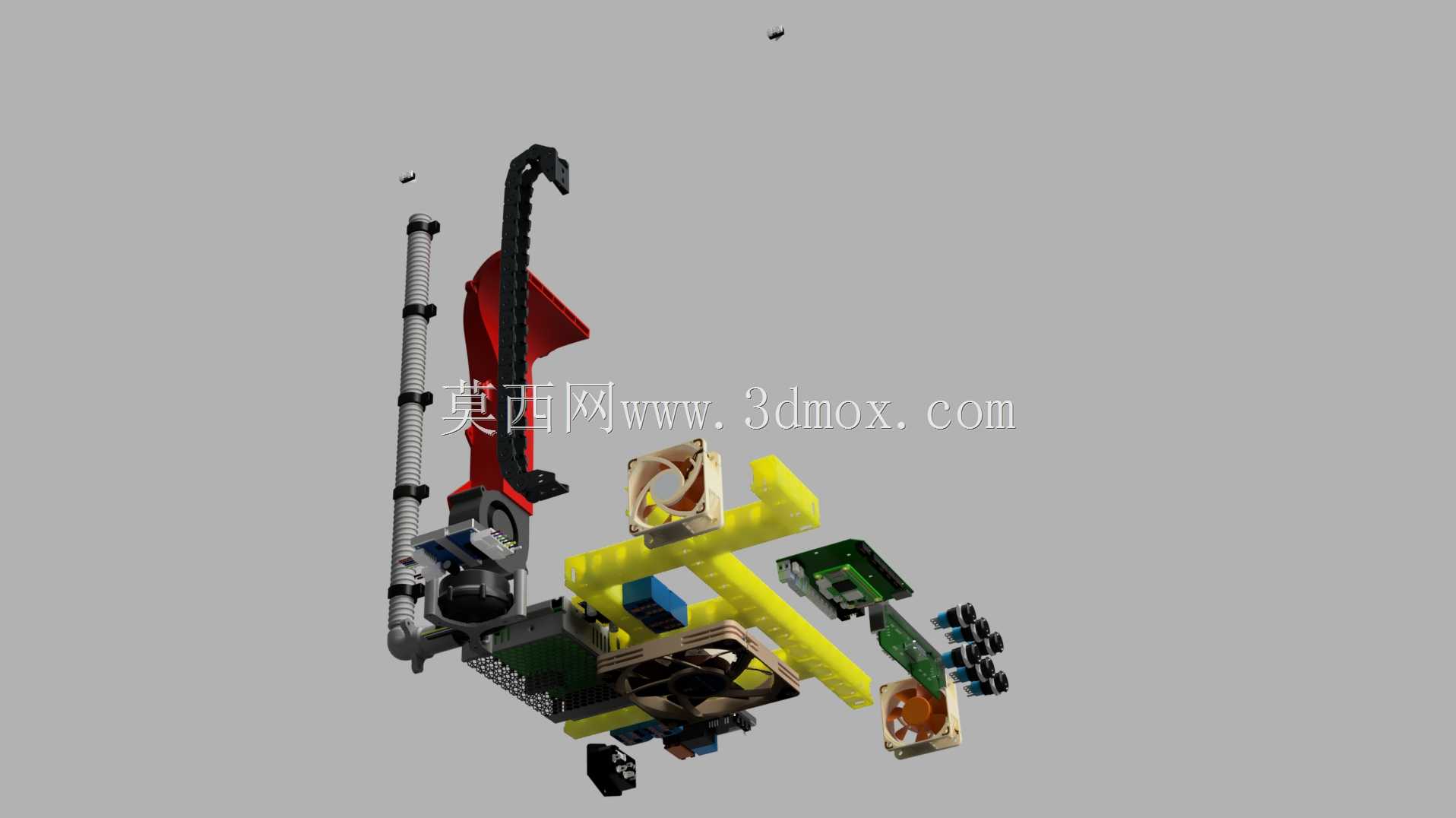

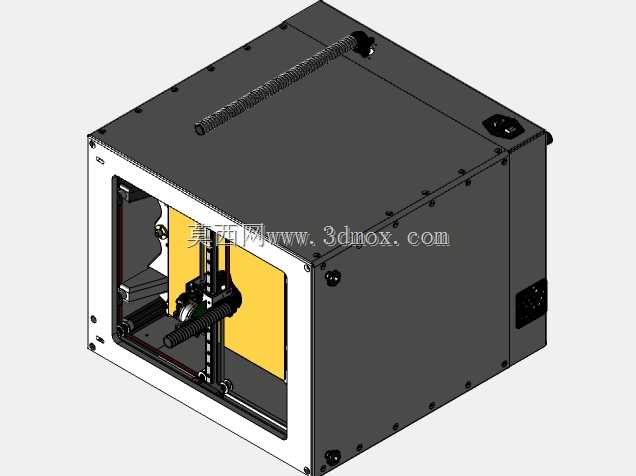

　　从安装边界来看，设备背部预留了电源接口、数据传输接口的开孔位置，贴墙放置时只需要预留5cm左右的走线空间即可，不需要为接口插拔预留过大的后部间隙；机身底部的四个支撑脚做了防滑减震处理，放置在木质桌面或者金属工作台面上都不会因为高速运动出现位移。在实际使用场景中，这类紧凑型封闭设备既可以满足个人爱好者制作手办原型、家居小配件的需求，也可以适配小型工作室的小批量样件验证，封闭舱体的设计让它在冬季低温环境下也能维持稳定的舱内温度，不会因为环境温度骤变导致打印件层间剥离。设计过程中对内部走线做了隐藏式处理，所有线缆都沿着型材框架的线槽布置，不会在运动过程中与同步带、导轨产生剐蹭，电气元件的安装位都预留了检修口，后期更换加热棒、

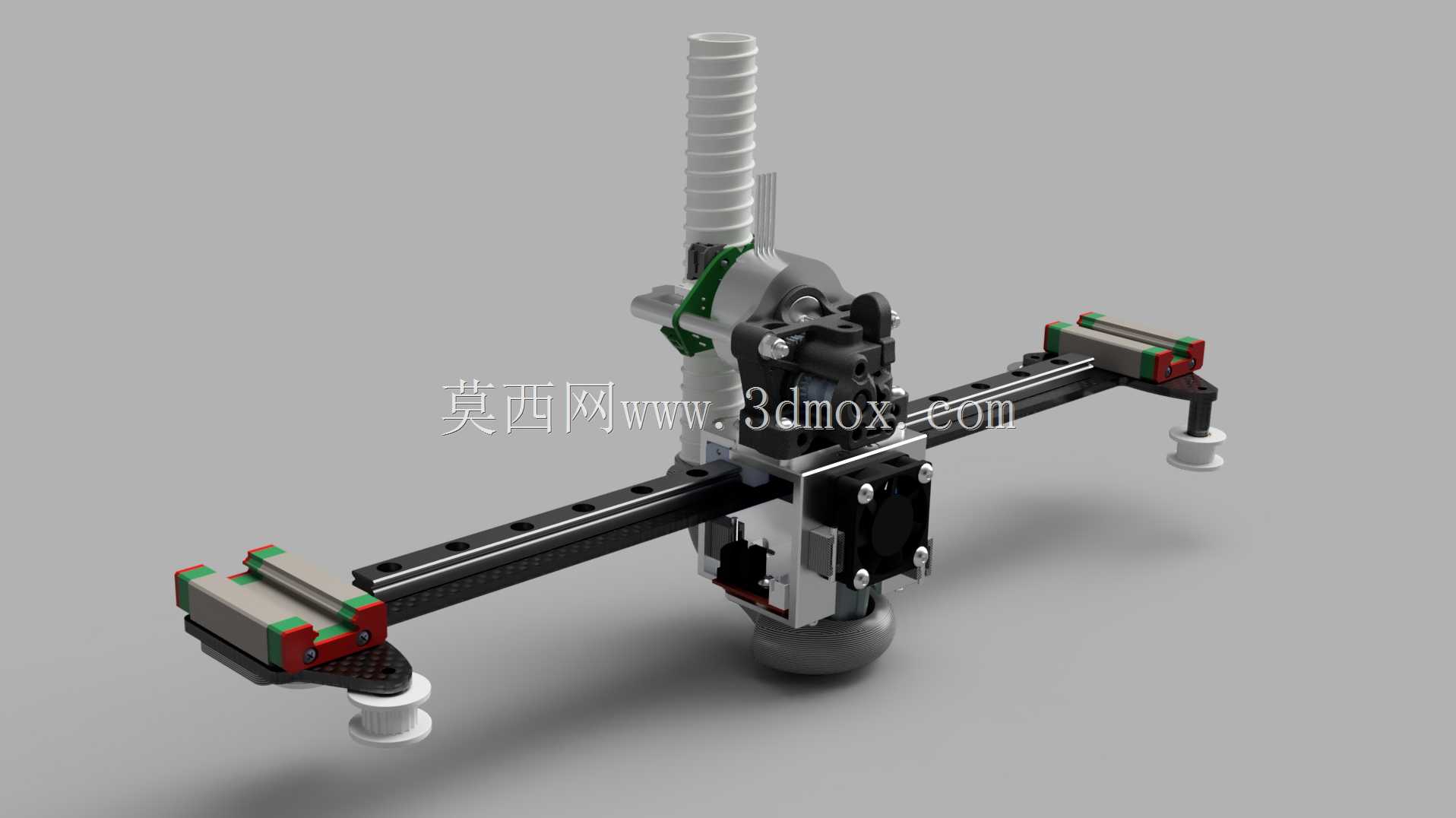

　　热敏电阻等易损件时不需要完全拆解机身框架，只需要拆开对应位置的盖板即可完成操作。打印头部分采用了模块化快拆设计，不同口径的喷嘴可以快速更换，适配不同层厚、不同打印速度的需求，喷嘴周边的散热风道做了环形导流设计，冷却风可以均匀吹到刚挤出的耗材表面，减少悬垂结构的打印下垂问题。整机框架采用钣金折弯拼接的结构，拼接处通过定位销保证装配精度，相比铝型材拼接的框架，钣金箱体的共振频率更低，高速打印时的整机噪音控制在可接受的范围，不会对居家环境造成明显的噪音干扰。
