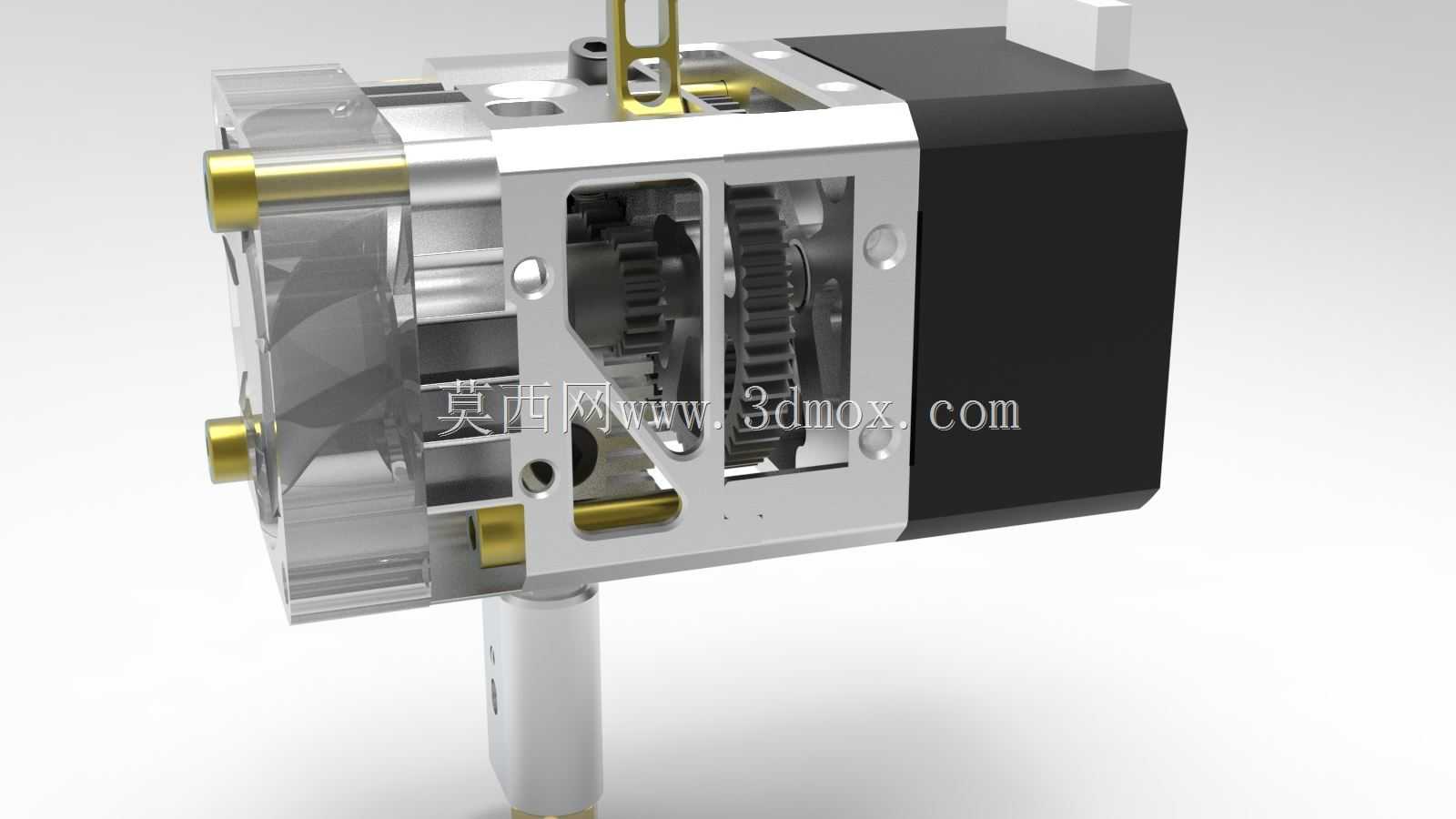

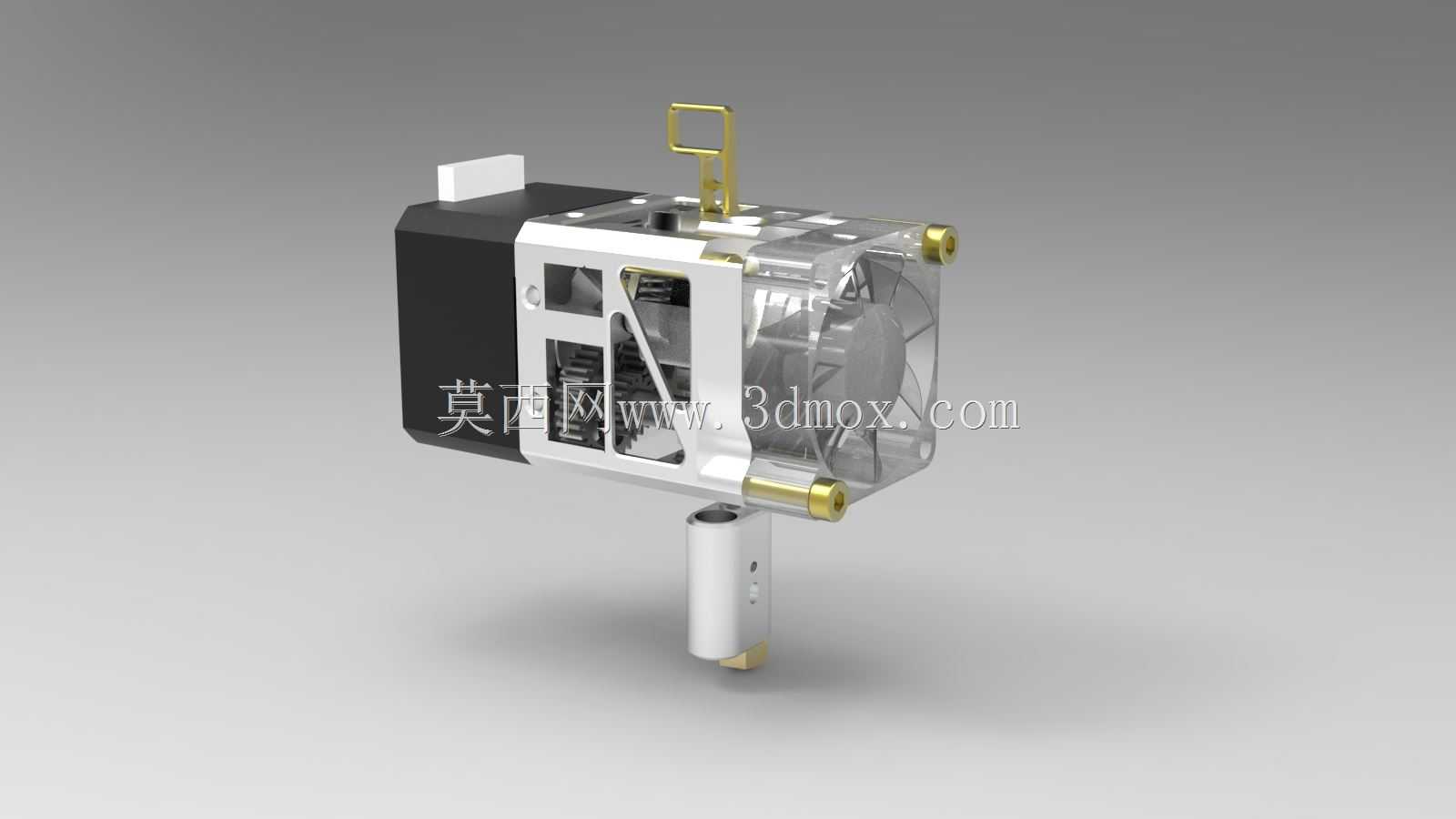

BIQU超轻量直驱齿轮挤出机结构

　　这款挤出机结构面向桌面级FDM 3D打印场景设计，核心定位是满足高速打印、柔性耗材稳定输送的使用需求，适配目前主流的近程挤出打印架构，可直接替换原有远程挤出或笨重的近程挤出组件，降低打印头运动惯量，提升打印过程中的动态响应表现。从实际使用场景来看，这类超轻量挤出机多用于桌面级DIY 3D打印机改装、小型工业级FDM设备的挤出端配置，尤其适配打印TPU、TPE等柔性耗材的工况——直驱齿轮的送料路径短，耗材在输送过程中无长距离管路的弯折阻力，能大幅降低柔性耗材堵头、送料打滑的概率，同时轻量化的运动端负载可以让打印机在高速往返运动时减少振纹，提升打印件的表面质量与尺寸精度。

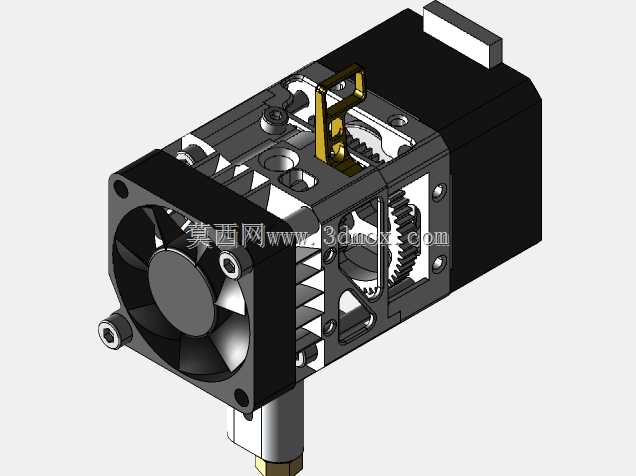

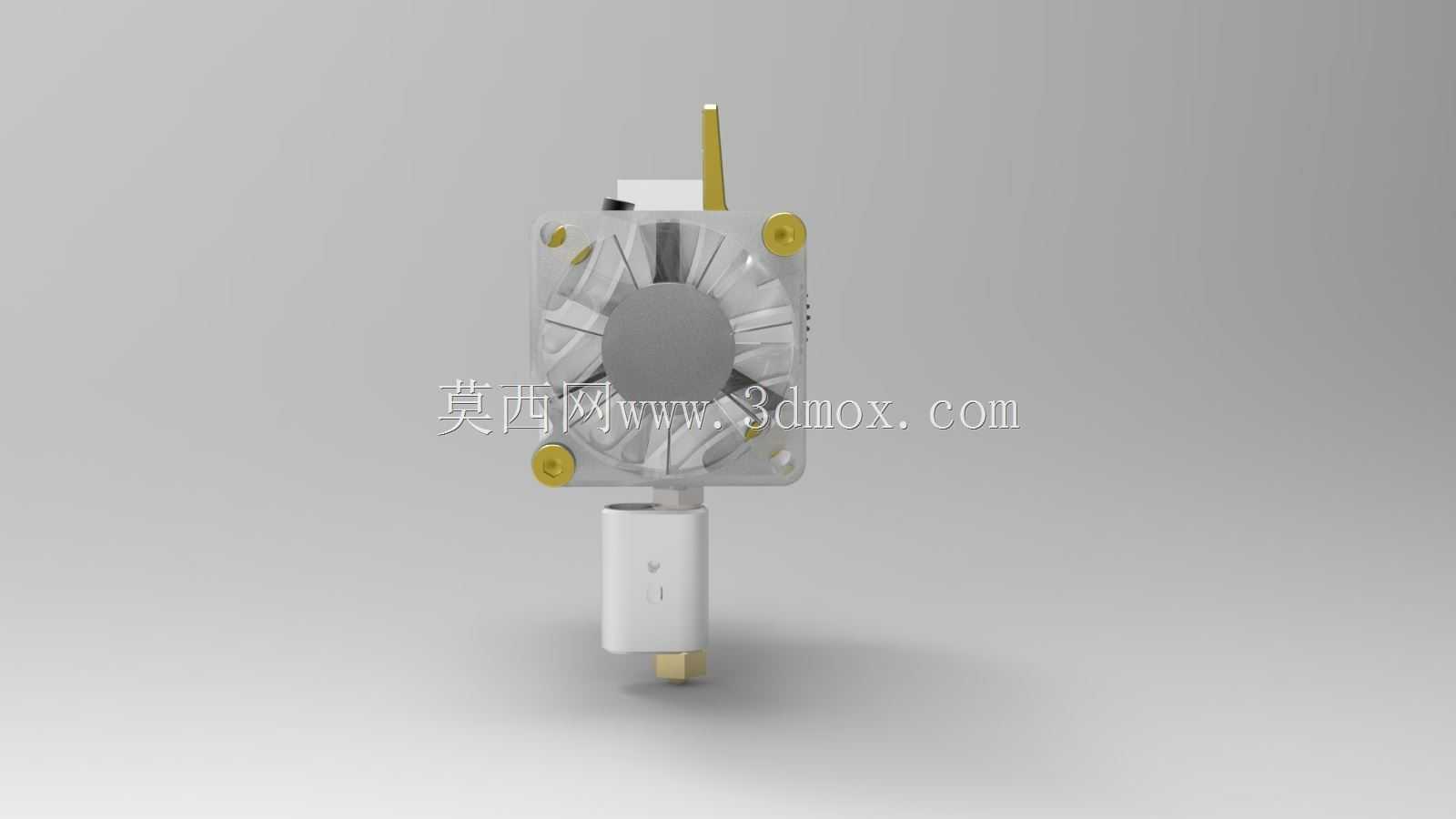

　　从功能特性来看，该结构采用直接齿轮挤出方案，送料齿轮与耗材直接啮合，没有中间减速结构带来的传动背隙，送料精度可以控制在0.01mm级别，能够精准执行回抽、挤出的动作指令，减少打印过程中的拉丝、漏料问题。整体结构采用全金属框架搭配钢质传动齿轮，相比塑料齿轮的挤出结构，耐磨性能提升数倍，长期使用不会出现齿轮磨损导致的送料精度下降问题，适配长时间连续打印的作业需求。结构集成了散热风道预留位，可直接安装标准3010或4010散热风扇，对挤出机喉管部位进行主动散热，避免耗材在喉管内提前熔化造成的堵头故障，同时散热风道的走向经过优化，不会干扰打印喷嘴的热场稳定。

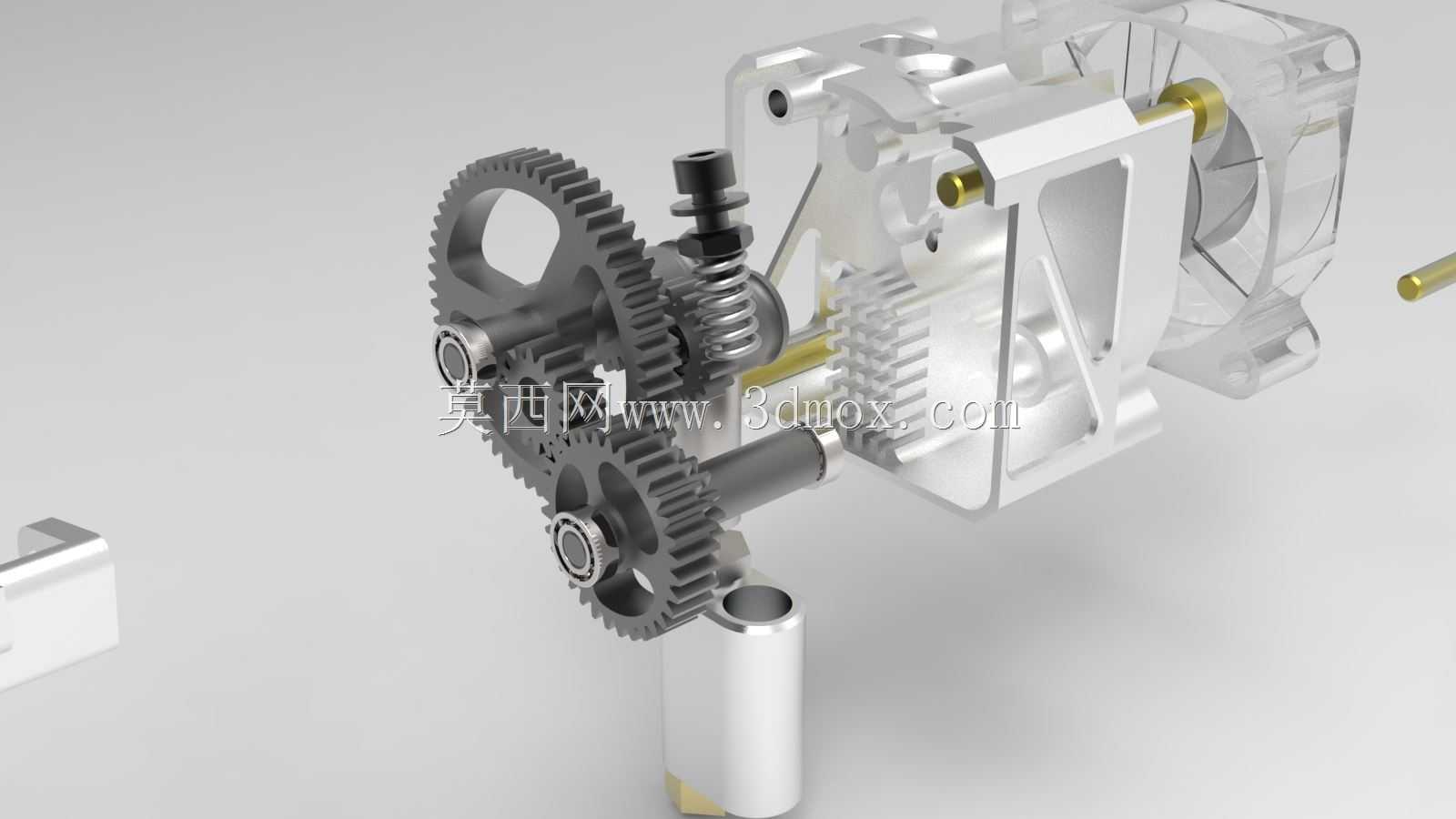

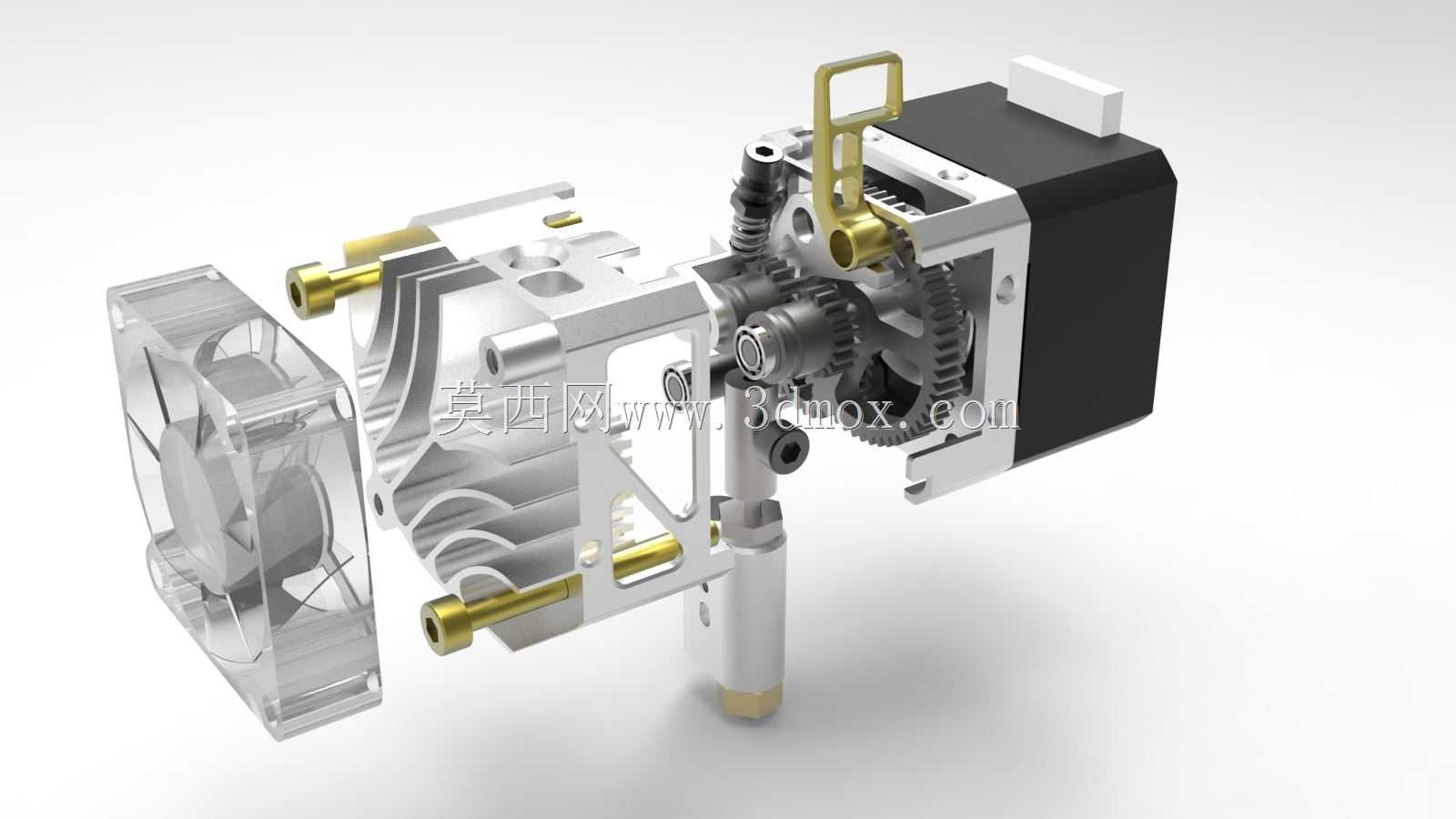

　　设计思路上，整个结构围绕“轻量化+高刚性”的平衡展开，整体重量控制在175克，在保证框架刚性足够抵抗送料齿轮啮合力的前提下，对非受力部位的结构做了镂空减重处理，避免运动端重量过大导致的电机负载过高、高速运动丢步问题。安装接口采用标准的nema14电机安装孔位，孔位间距遵循行业通用的20mm孔距标准，可直接适配市面上绝大多数采用nema14电机的近程挤出安装位，不需要额外设计转接板，降低改装与装配的难度。齿轮啮合间隙做了可调设计，通过偏心轴结构可以调整送料齿轮与惰轮之间的压紧力，适配不同直径、不同硬度的打印耗材，既可以保证1.75mm标准PLA耗材的稳定送料，也能调整到合适压力输送硬度更低的柔性耗材，避免压力过大导致的耗材被齿轮啃碎、压力过小导致的送料打滑问题。挤出机的耗材导入端做了喇叭口导向结构，穿料时不需要精准对准孔位，顺着导向斜面就可以将耗材送入送料齿轮啮合位置，提升日常换料操作的便捷性。

　　从安装边界与外形尺寸来看，该结构的整体外轮廓尺寸控制在紧凑范围内，安装后不会与打印机的X轴、Z轴运动结构产生干涉，横向宽度不超过45mm，纵向长度不超过60mm，高度方向不超过55mm，适配打印行程在200mm以上的绝大多数桌面级3D打印机架。安装时的定位基准面为电机安装端面，装配时只需要保证电机端面与安装板贴合，即可保证送料路径与喷嘴进料口的同轴度，不需要额外做同轴度校准，降低装配调试的工作量。结构上预留了BLTouch自动调平传感器的安装位、线材固定卡扣位，装配时可以将电机线、加热棒线、热敏电阻线顺着卡扣整理固定，避免运动过程中线材拖拽影响打印精度，也减少线材反复弯折导致的断路故障。挤出机的压料手柄采用杠杆式设计，换料时只需要扳动手柄即可抬起惰轮，直接插入或抽出耗材，不需要额外工具操作，日常维护换料的操作效率更高。压料结构内置了弹簧预紧机构，弹簧压力经过匹配计算，既可以提供足够的送料啮合力，也不会因为压力过大导致耗材变形影响送料顺畅度。整个结构的传动部件都做了防尘设计，齿轮啮合部位预留了润滑脂存储槽，装配时填入高温润滑脂后，可以长期保证齿轮传动的顺畅，减少日常维护的频次。
