可拆式DN80口径板式换热设备结构

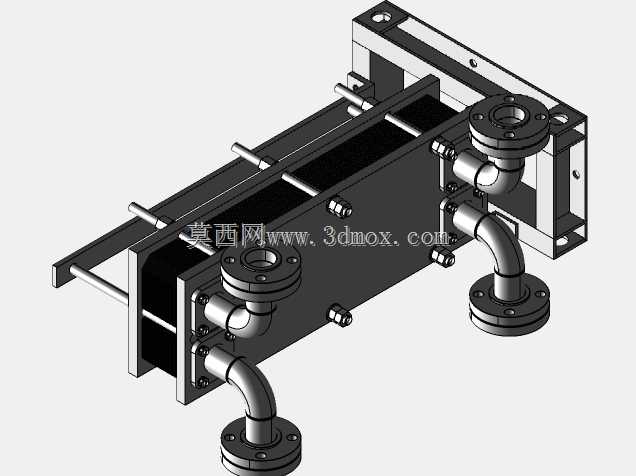

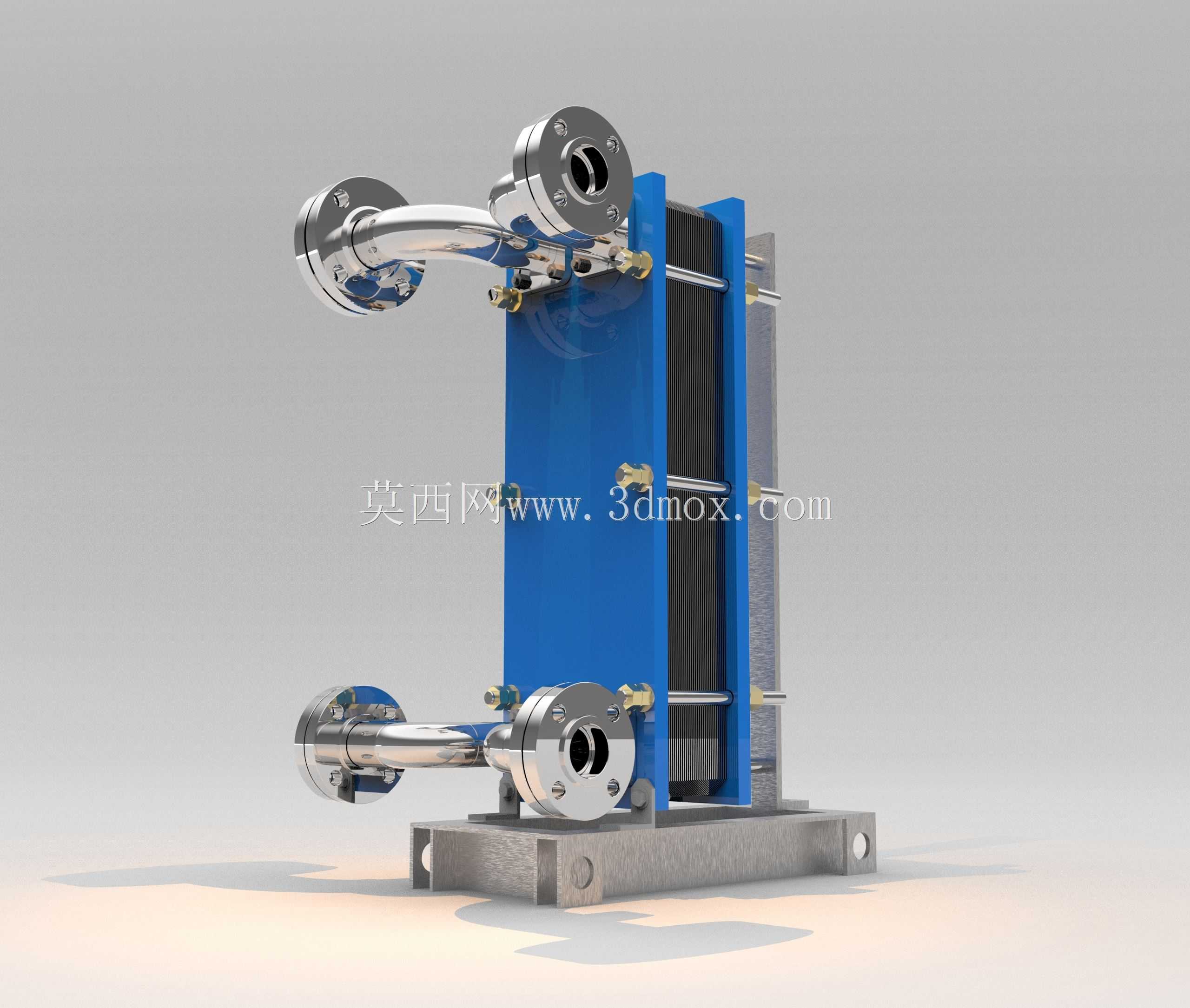

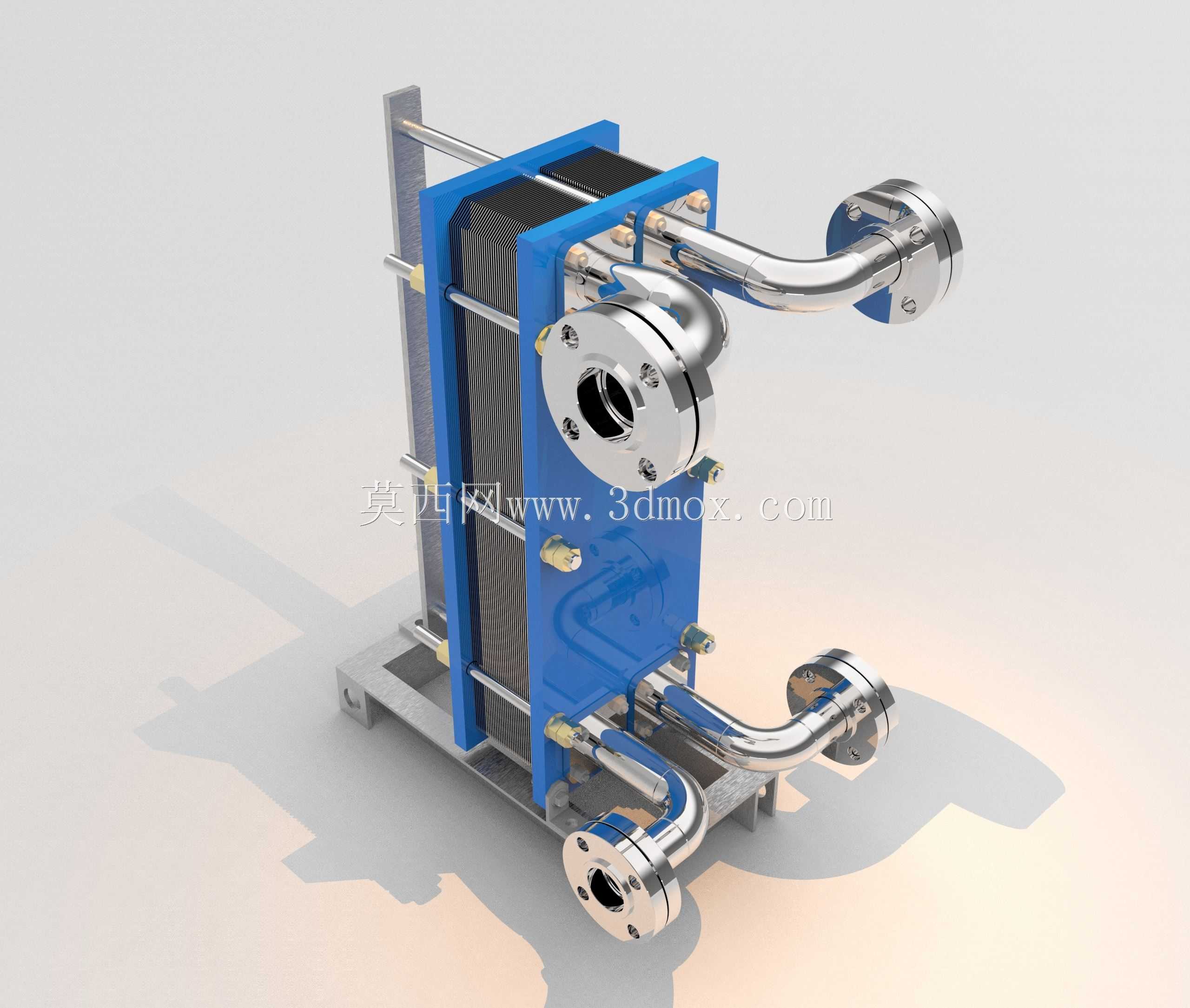

　　这款DN80口径的板式换热结构，在民用商用供热、工业流体温控场景里的适配性很强，做三维建模的时候最先要卡的就是安装边界，整体落地式底座的安装孔位是按照常规换热站、机组配套的预留间距做的，进出口法兰通径统一为DN80，同侧上下布置的接管方式能直接对接同管径的循环管路，不用额外做变径转接，现场布管的时候能省不少管配件成本。从结构设计逻辑来看，核心的板片组采用悬挂式定位结构，上下导杆的同轴度公差在建模时严格控制在0.2mm以内，压紧板和活动板的导向槽和导杆采用间隙配合，既保证后期拆装清洗板片的时候活动板能顺畅滑动，又不会因为间隙过大导致板片组压紧时出现偏斜，引发密封垫错位渗漏的问题。板片本身的波纹采用人字形导流结构，

　　建模时特意做了波纹深度的差异化设计，靠近进出口的区域波纹稍浅，能让进入板间的流体快速均匀分布到整个换热面，避免出现流动死区，中间换热区域的波纹深度一致，保证流体在板间形成稳定的湍流状态，哪怕是粘度稍高的流体介质，也能在较低流速下达到足够的雷诺数，提升整体传热效率，不用刻意加大泵的扬程来推动流体，能降低配套管路的运行能耗。密封结构上，每片板片的密封槽都做了梯形截面设计，密封垫嵌入后不会因为反复压紧、冷热温度交变出现移位，角孔处的密封采用双道密封结构，两道密封之间预留了泄漏导流槽，万一出现介质渗漏，液体会顺着导流槽流到设备外部，不会出现两种介质串混的问题，这在生活热水换热、食品级流体换热场景里尤其重要，

　　能避免被加热介质被另一侧的高温热源介质污染。进出口的接管都采用法兰连接结构，法兰端面的密封面突台高度和粗糙度都按照钢制管法兰的标准做了匹配建模，现场安装时直接搭配对应压力等级的垫片就能完成密封，不用二次加工法兰面。上下压紧螺栓的排布是按照板片组最大压紧厚度计算的间距，每根螺栓的受力均匀，压紧时采用对角逐步拧紧的操作逻辑对应的结构设计，不会出现局部压紧力过大压裂板片、或者局部压紧力不足漏液的问题。底座采用槽钢焊接式结构，建模时做了地脚安装孔的长圆孔设计，现场安装时如果基础预埋螺栓位置有小偏差，能直接调整设备位置对准孔位，不用重新扩孔或者砸改基础，降低现场安装的调整难度。从实际用途来看，这个结构既可以用在小区供热的水-水换热环节，

　　把一次网的高温热水热量传递给二次网的采暖循环水，也可以用在商用建筑的生活热水制备，搭配温控阀组就能稳定输出设定温度的热水，在工业场景里还能用于液压系统的油液冷却、化工流体的温度调控，只要两侧介质的压力、温度在密封垫和板片的耐受范围内，就能通过增减板片数量来调整换热面积，适配不同的换热负荷需求，不用重新更换整个设备外壳和接管结构，拓展性很强。建模的时候特意把板片、密封垫、压紧板、导杆、螺栓、接管、底座都做了独立的零件拆分，每个配合面都做了贴合校验，没有出现干涉问题，活动板的滑动行程也做了限位结构，避免拆装的时候活动板从导杆上滑脱。接管的伸出长度是按照常规法兰安装的操作空间预留的，拧紧法兰螺栓的时候扳手有足够的操作空间，不会被设备本体挡住。板片组的最大压紧尺寸和最小压紧尺寸都做了参数化关联，调整板片数量的时候，压紧螺栓的外露长度、活动板的位置都会自动匹配对应尺寸，做选型方案调整的时候不用逐个修改零件尺寸，能提升方案调整的效率。
