舵机驱动齿轮联动平行夹爪设计

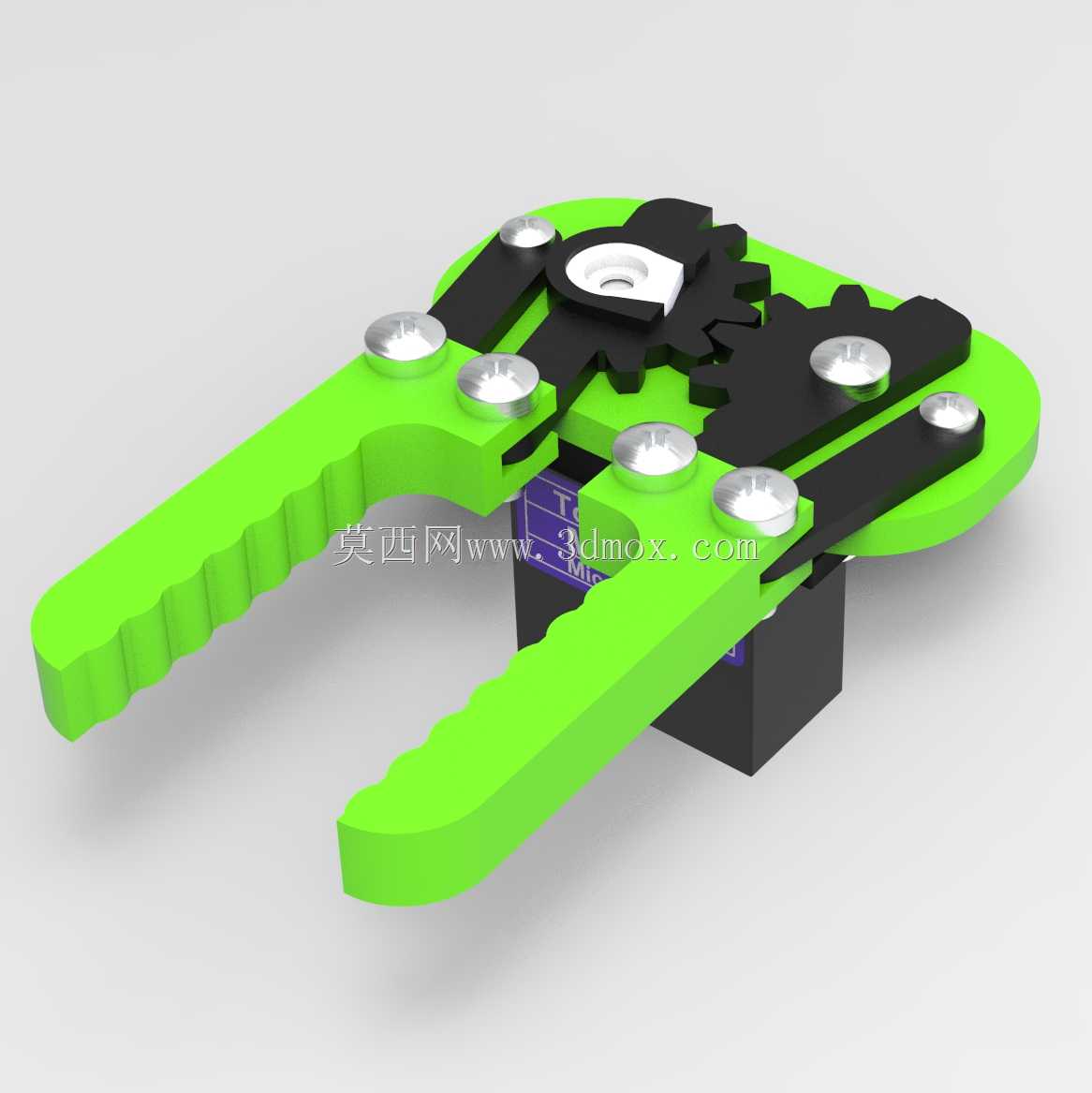

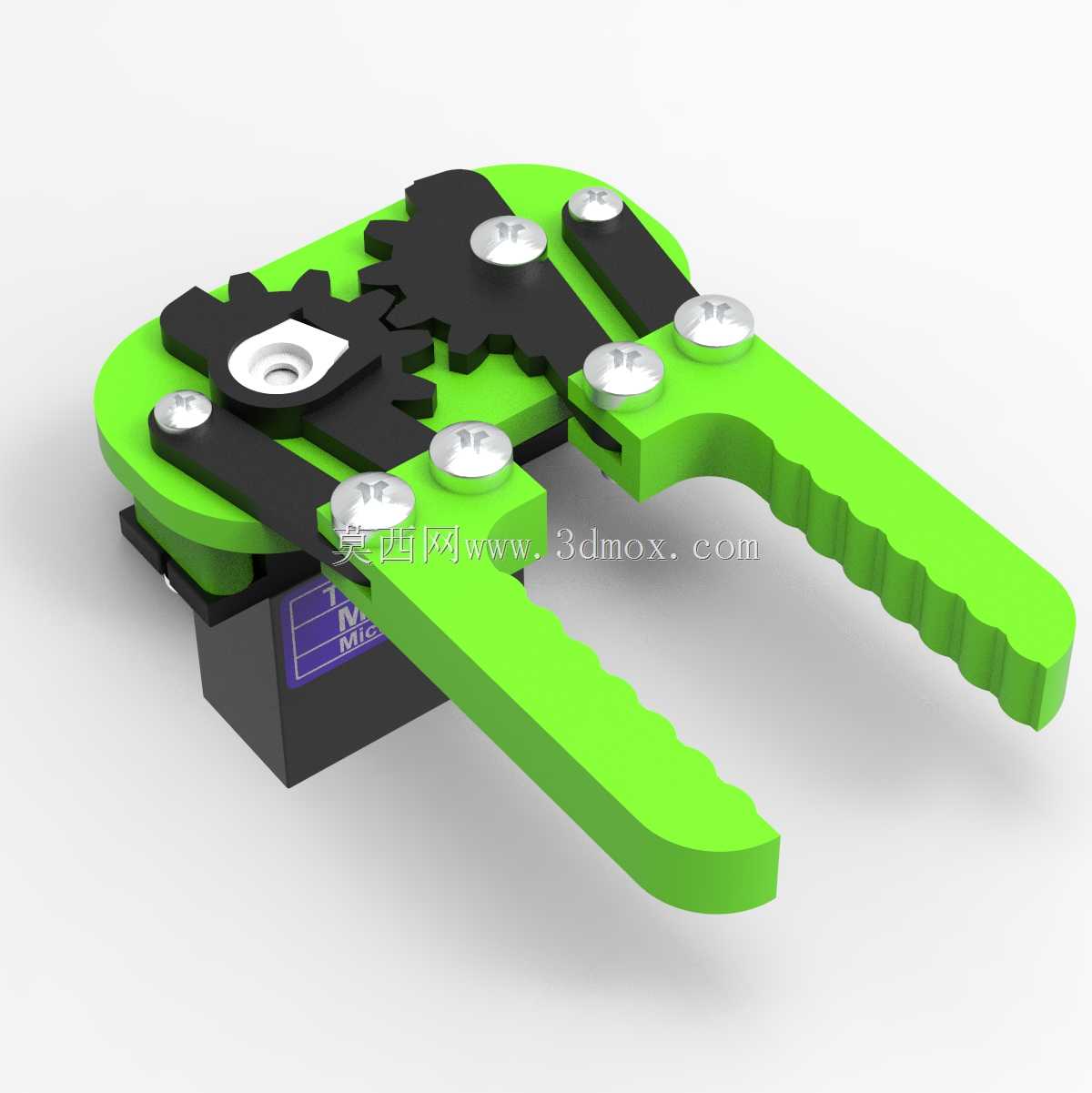

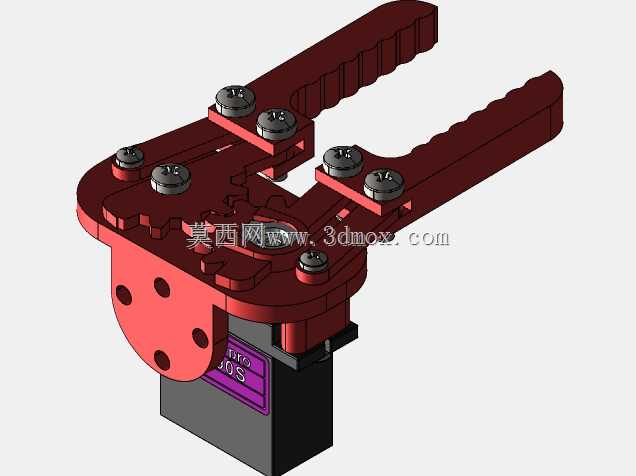

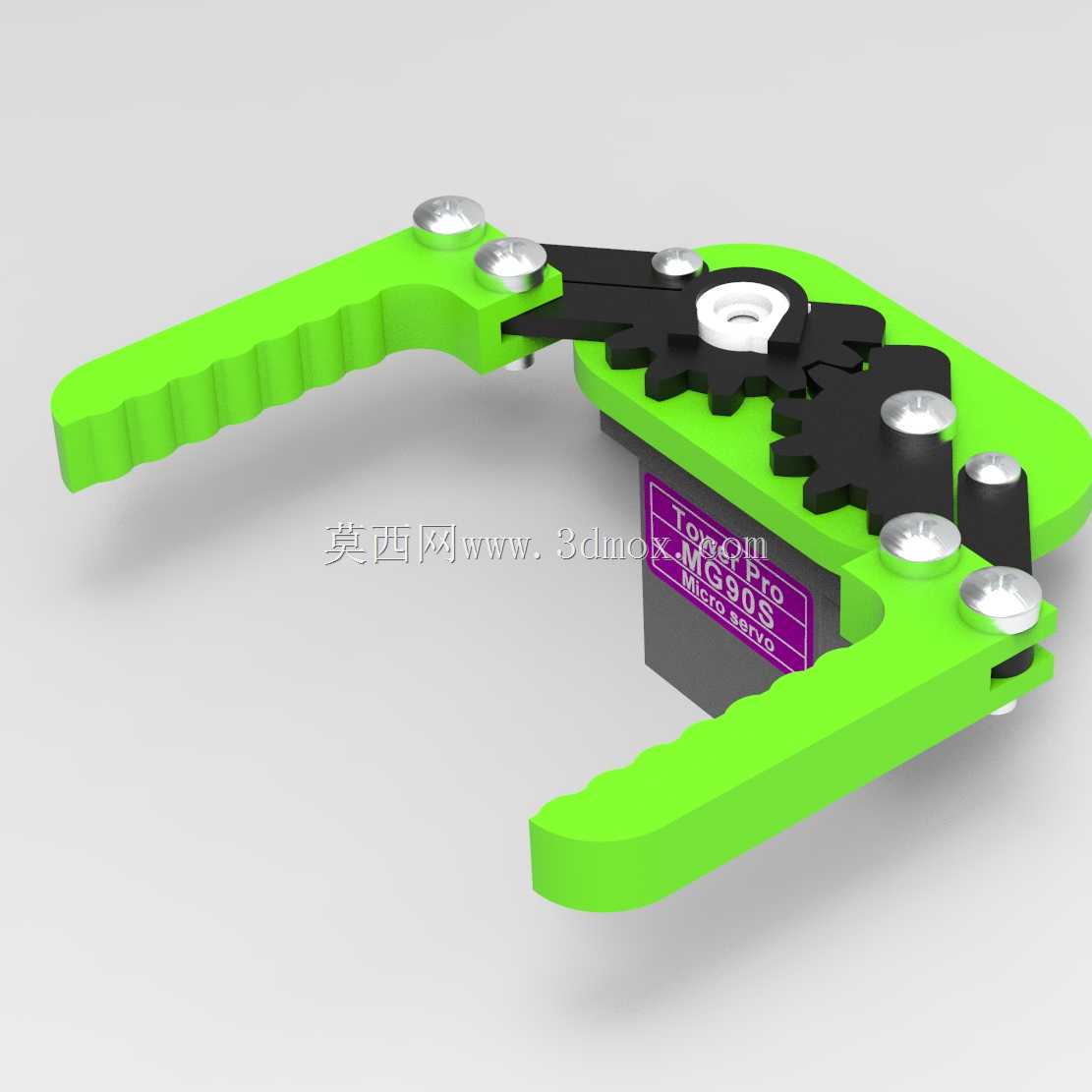

　　这款平行夹持式夹爪是面向小型自动化作业场景开发的末端执行部件，核心采用对称齿轮啮合传动结构，搭配标准舵机作为动力输入，可直接适配桌面级机械臂、小型分拣工作站、教学实验平台等设备的末端安装需求，在3C电子小零件分拣、轻工产品搬运、实验室样本转运等场景中，能够稳定完成规则形状小件的夹取动作。从结构设计逻辑来看，夹爪的两个指臂通过中心对称布置的齿轮副实现同步开合，完全规避了单臂摆动式夹爪夹持中心偏移的问题，夹持过程中两指始终保持平行运动轨迹，对不同宽度的方形、柱形工件都能形成均匀的夹持接触面，不会出现工件偏斜、夹痕过深的情况。指臂夹持面设计了连续的锯齿形防滑纹路，无需额外粘贴防滑垫即可提升与工件接触面的静摩擦力，针对表面光滑的塑料件、

　　金属小件也能保证夹持可靠性，同时锯齿的齿高控制在1.2mm以内，不会对软质工件表面造成压损。夹爪的动力输入直接对接标准9g/17g舵机的输出轴，舵机安装位预留了标准M2螺丝孔位，安装时无需额外设计转接板，舵机输出扭矩直接通过齿轮副传递到两个指臂，传动链路短，反向间隙控制在0.1mm以内，开合响应速度快，单次开合动作的完成时间可控制在0.3s以内，能够匹配高速分拣作业的节拍要求。从安装边界来看，夹爪整体采用扁平化布局，主体结构的最大厚度仅为18mm，不含指臂的主体部分长宽尺寸为42mm×35mm，指臂完全张开时的最大开合行程为40mm，完全闭合时两指的最小间隙为0，可覆盖直径2mm到38mm范围内的柱形工件、

　　厚度1mm到38mm的板形工件的夹持需求。夹爪的主体安装面预留了4个M3标准安装孔，孔位间距符合通用小型机械臂的末端安装法兰标准，可直接固定在臂展500mm以内的桌面级机械臂末端，也可通过转接件安装在直线滑台的移动滑块上，作为固定工位的夹持执行单元使用。结构件的受力部位做了针对性的加强设计，齿轮啮合区域的齿厚设计为3mm，采用等模数等齿宽设计，啮合重合度达到1.4，连续往复开合运动过程中不会出现卡齿、跳齿问题；指臂与齿轮的连接部位采用嵌入式定位加螺丝紧固的组合方式，指臂承受侧向力时的形变量控制在0.05mm以内，可承受最大5N的垂直夹持力，满足小型工件的搬运负载要求。在实际应用中，这款夹爪无需额外搭配复杂的驱动电路，

　　直接通过舵机控制板输出PWM信号即可控制开合角度，调试过程中可通过调整舵机的转动角度限位，匹配不同尺寸工件的夹持行程，避免舵机堵转损坏；夹爪的所有外露结构件均做了圆角处理，没有尖锐棱角，在教学场景、人机协作的小型工作站中使用时，不会造成操作人员磕碰划伤。夹爪的运动部件之间预留了0.2mm的装配间隙，采用PLA、ABS等常规3D打印材料即可完成所有结构件的加工制作，也可根据负载需求更换为铝合金材质通过CNC加工制作，不同材质的加工方案都能保证装配精度，无需二次打磨修配即可完成组装调试。针对不同的作业场景，指臂部分可根据需求更换定制化的夹持头，比如针对易碎工件可加装硅胶软垫，针对异形工件可更换仿形指端，基础的齿轮传动主体部分无需改动即可适配不同的夹持需求，拓展性较强。
