并联结构高速分拣作业机械臂设计

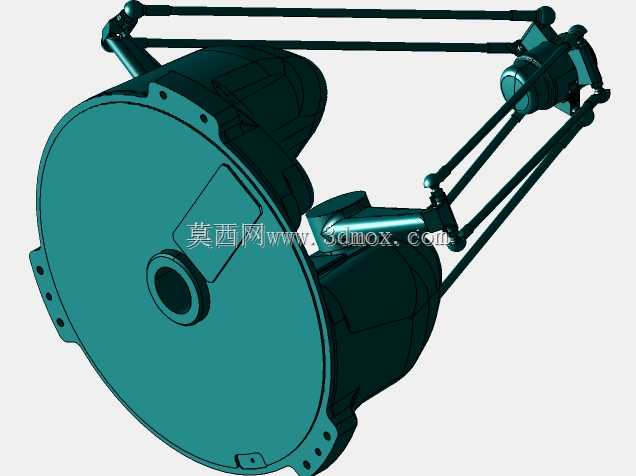

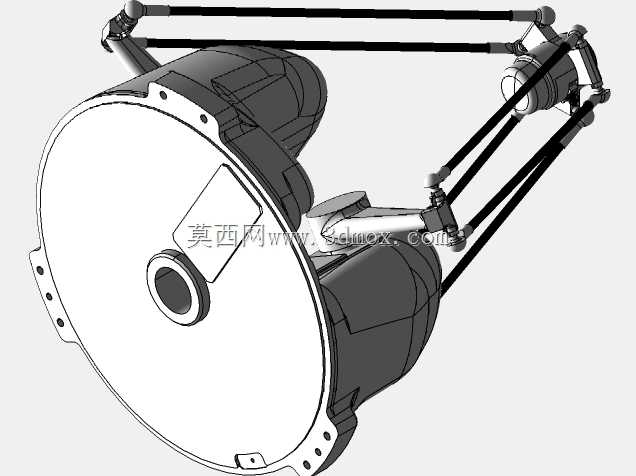

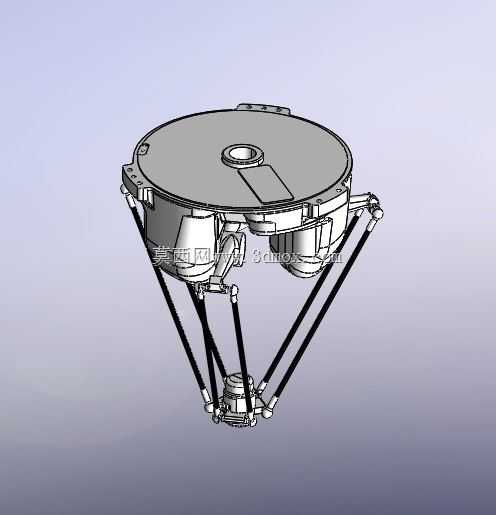

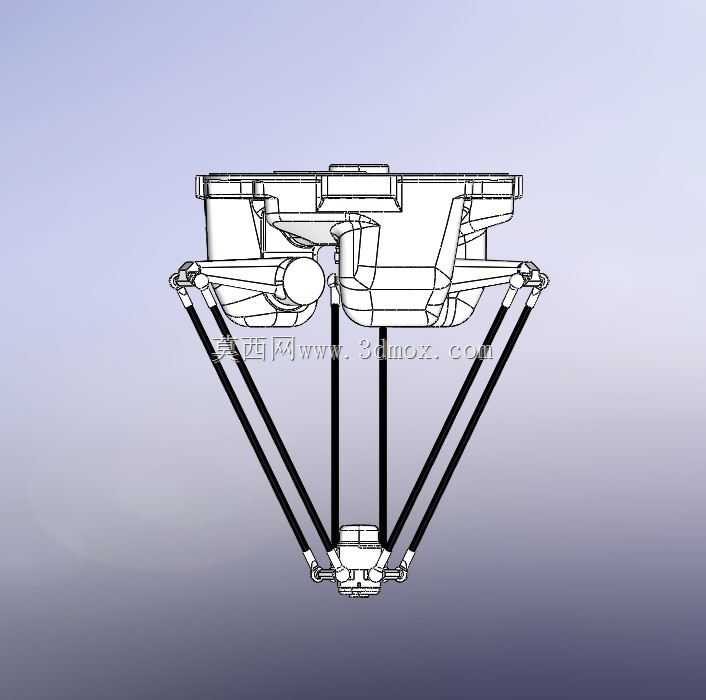

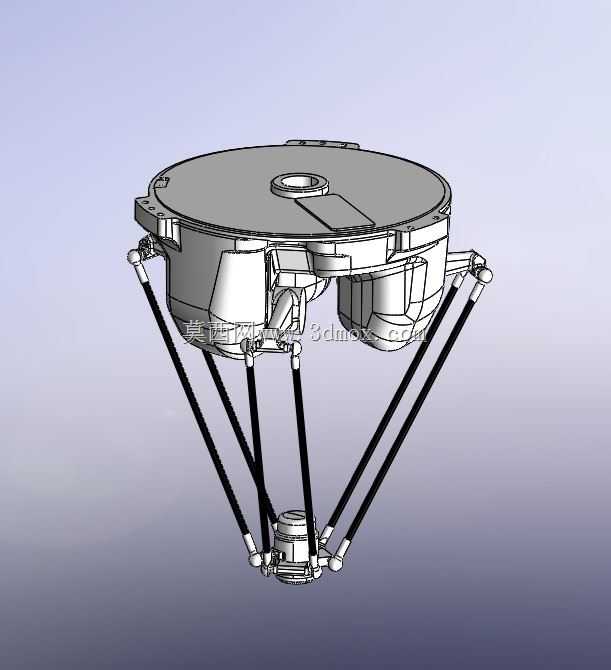

　　这款并联构型的作业执行机构，核心面向食品包装、电子元器件分拣、医药装盒这类节拍要求严苛的高速产线场景，在实际产线布局中，通常安装在输送线正上方的机架位，依托固定基座的安装面完成整机定位，安装时需要预留基座圆周方向的维护操作空间，同时要核算下方动平台的全行程运动包络，避免和两侧输送线护板、来料工装产生运动干涉。从结构设计逻辑来看，整机采用三组对称分布的平行四边形支链连接静平台与动平台，这种构型从根源上抵消了单支链的运动间隙累积，动平台始终保持水平姿态，不会在高速往复运动中出现偏摆，相比串联关节机械臂，它的运动部件惯量更低，支链的受力状态更均匀，能在120次/分钟以上的拾取节拍下保持稳定的重复定位精度。

　　设计阶段优先做了运动学正逆解的校核，把每根驱动支链的杆长参数、关节转角范围做了冗余限制，确保动平台在整个工作空间内运动时，支链不会出现死点位置，也不会超出万向节的允许摆角范围，静平台内部集成了驱动单元与传动组件，所有线缆都从基座内部走线，避免外露线缆在高速运动中产生拖拽阻力，也减少了车间粉尘、清洗水汽对线路的侵蚀。动平台的安装接口采用标准快换结构，可以根据作业需求更换吸盘、夹爪、柔性拾取环等不同末端执行器，适配不同材质、不同重量的来料拾取需求，比如处理轻薄袋装食品时可以配多孔海绵吸盘，处理规整盒装电子件时可以配平行夹爪，不需要改动主体结构就能快速切换作业场景。在安装边界的考量上，静平台的安装法兰采用圆周均布的螺栓孔设计，

　　适配行业通用的铝型材机架安装标准，安装时需要保证静平台的水平度误差控制在允许范围内，否则会加剧支链关节的磨损，缩短设备维护周期；整机的工作覆盖范围是基座正下方的倒锥形空间，选型时需要根据输送线的宽度、来料的分布区间匹配对应支链长度的构型，避免出现工作盲区。实际运行中，这类设备通常和前端视觉检测系统配合，通过视觉识别来料的位置、姿态，驱动三支链协同运动，带动末端执行器快速完成拾取、移位、放置动作，相比传统的人工分拣，它能长时间保持稳定的作业节拍，不会因为疲劳出现错拣、漏拣的问题，在3C电子行业的小零件分拣、食品行业的袋装物料装托、医药行业的药瓶装盒场景中，这类并联结构的执行机构已经逐步替代传统的串联机械手，

　　成为高速分拣工位的核心执行单元。设计过程中还针对支链的受力做了有限元校核，支杆采用轻质高强度的碳纤维材质，在保证结构刚性的前提下尽可能降低运动部件重量，减少驱动单元的负载，关节处采用自润滑的关节轴承，不需要频繁加注润滑脂就能满足长时间连续运行的需求，静平台的外壳采用一体铸造成型，加工时一次完成安装基准面、驱动单元定位孔的加工，保证各驱动轴的位置精度，减少装配环节的累积误差。在产线集成时，只需要给设备提供标准的安装机架、动力气源与控制信号接口，就能快速完成部署，不需要对现有输送线做大规模改造，设备的运动控制参数开放度较高，可以根据不同的来料节拍调整运动轨迹的加减速参数，在保证节拍的前提下尽可能减少运动冲击，延长整机使用寿命。
