三层阶梯式工业物料转运工具台车

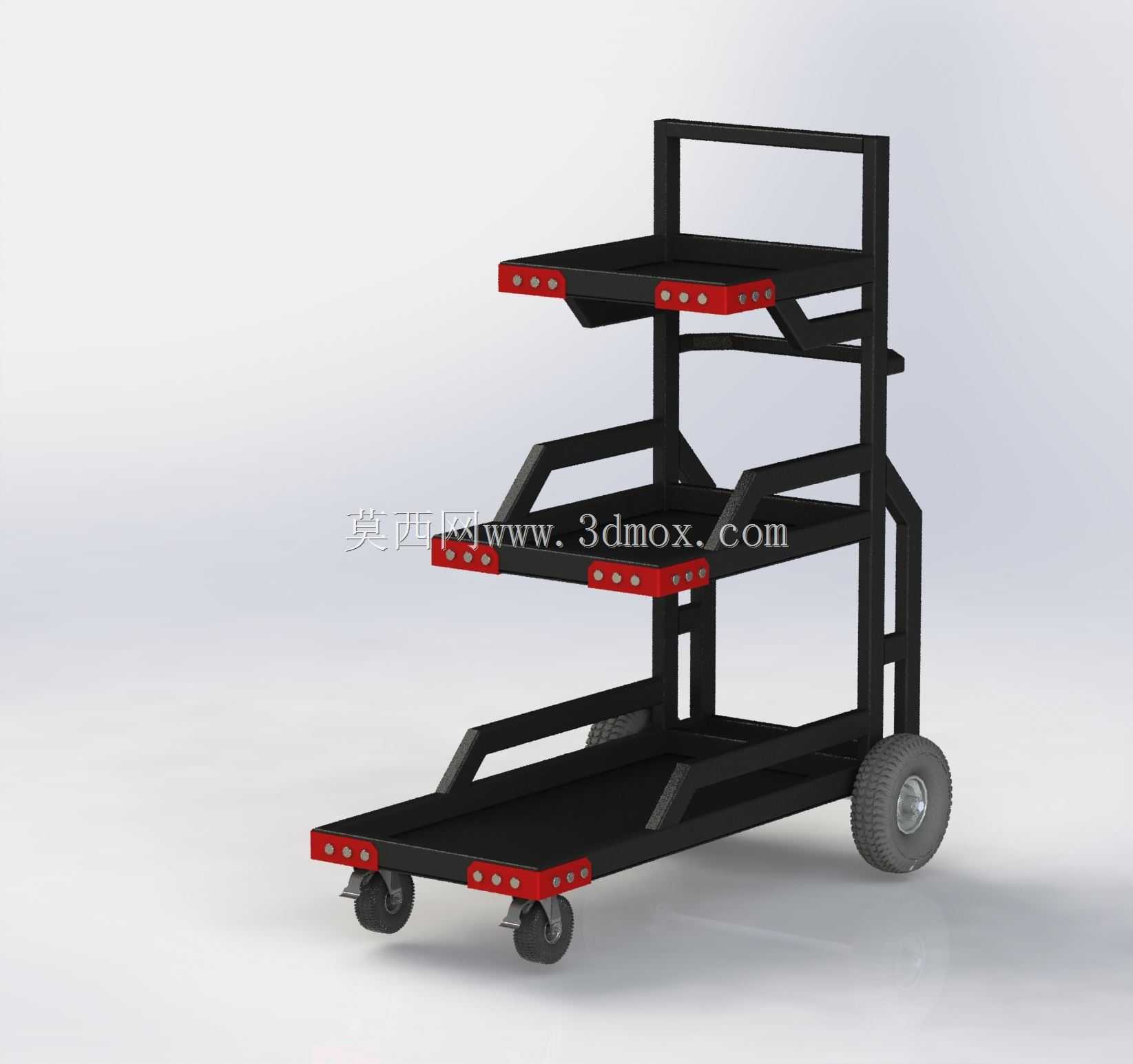

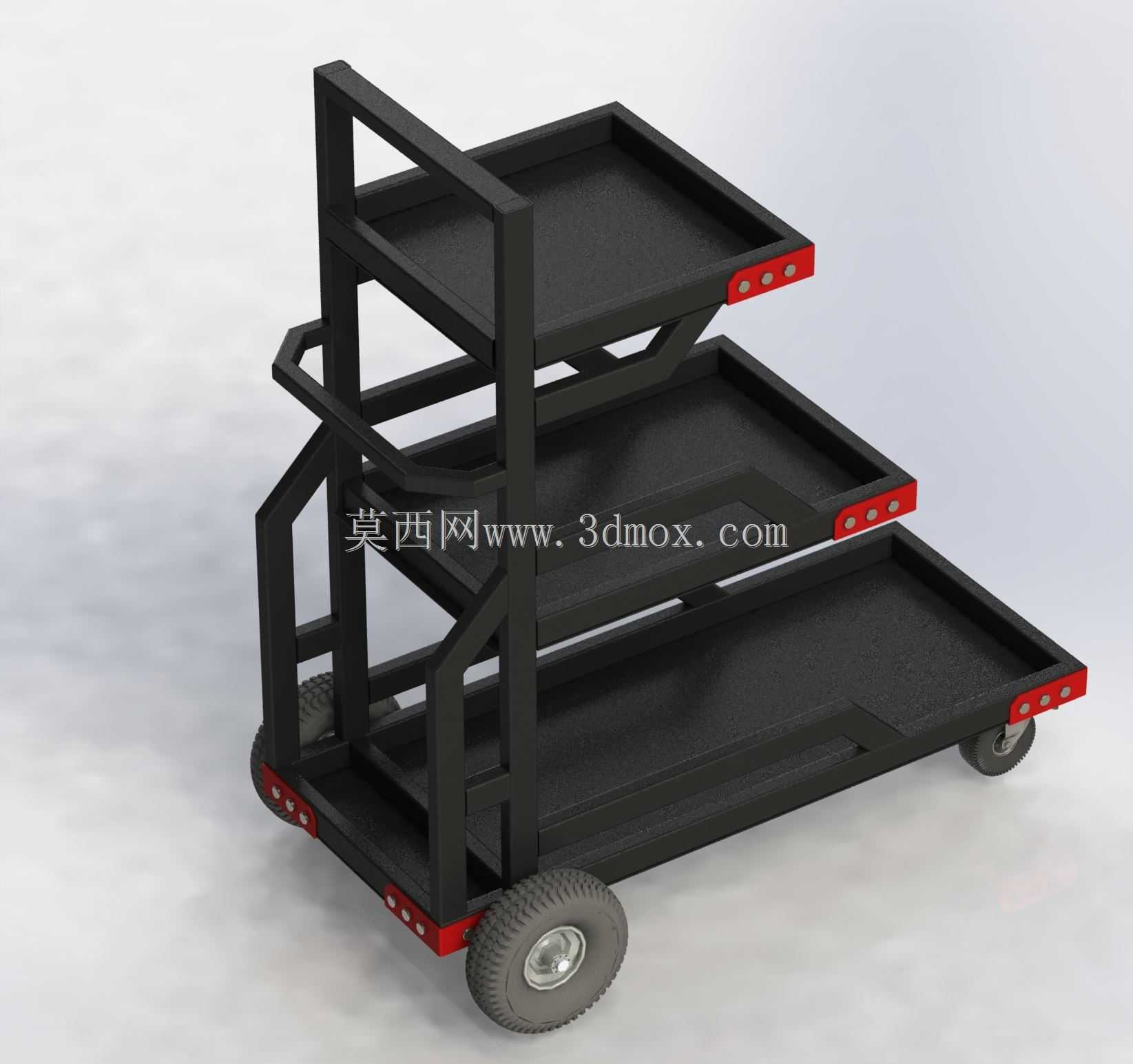

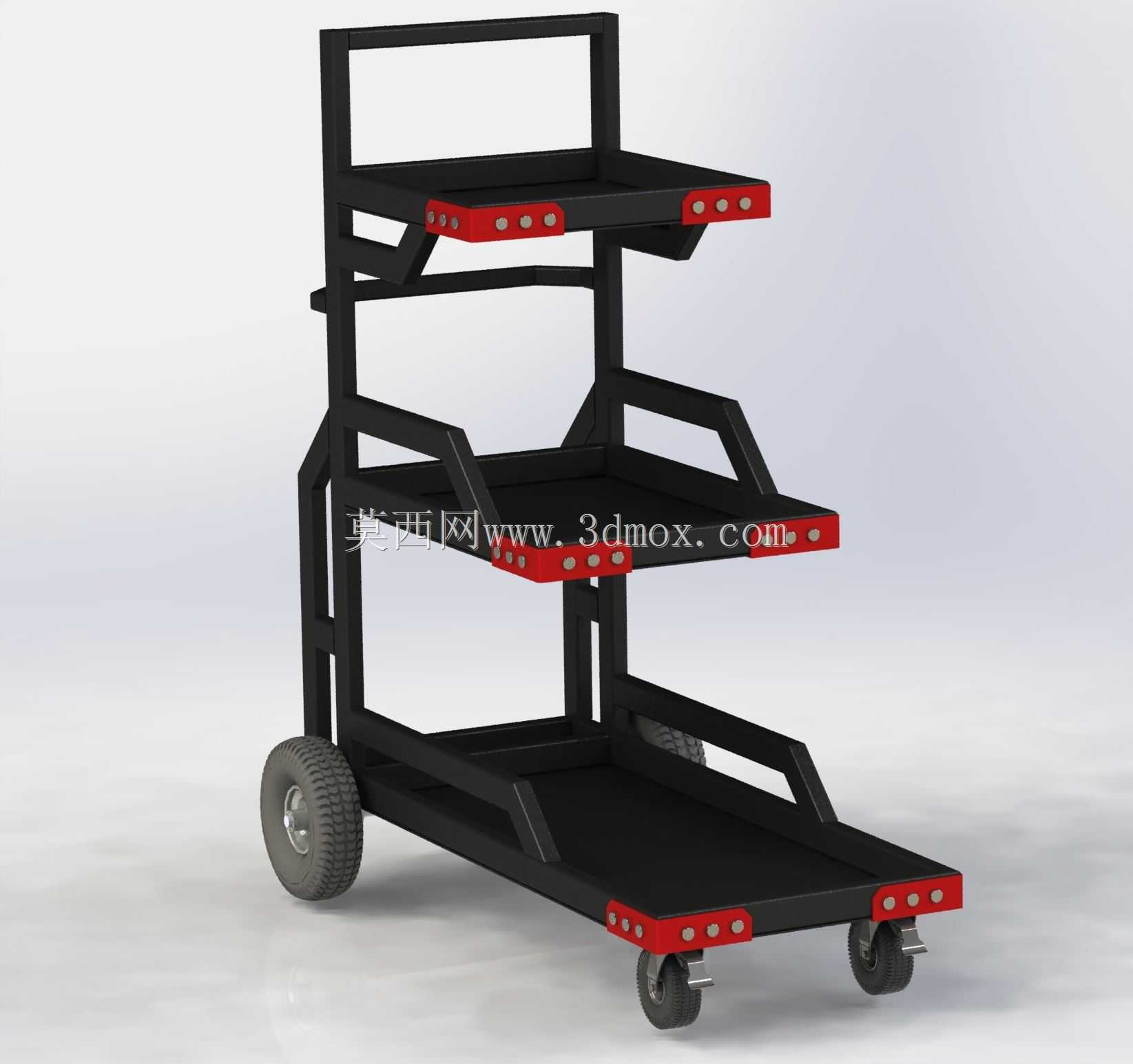

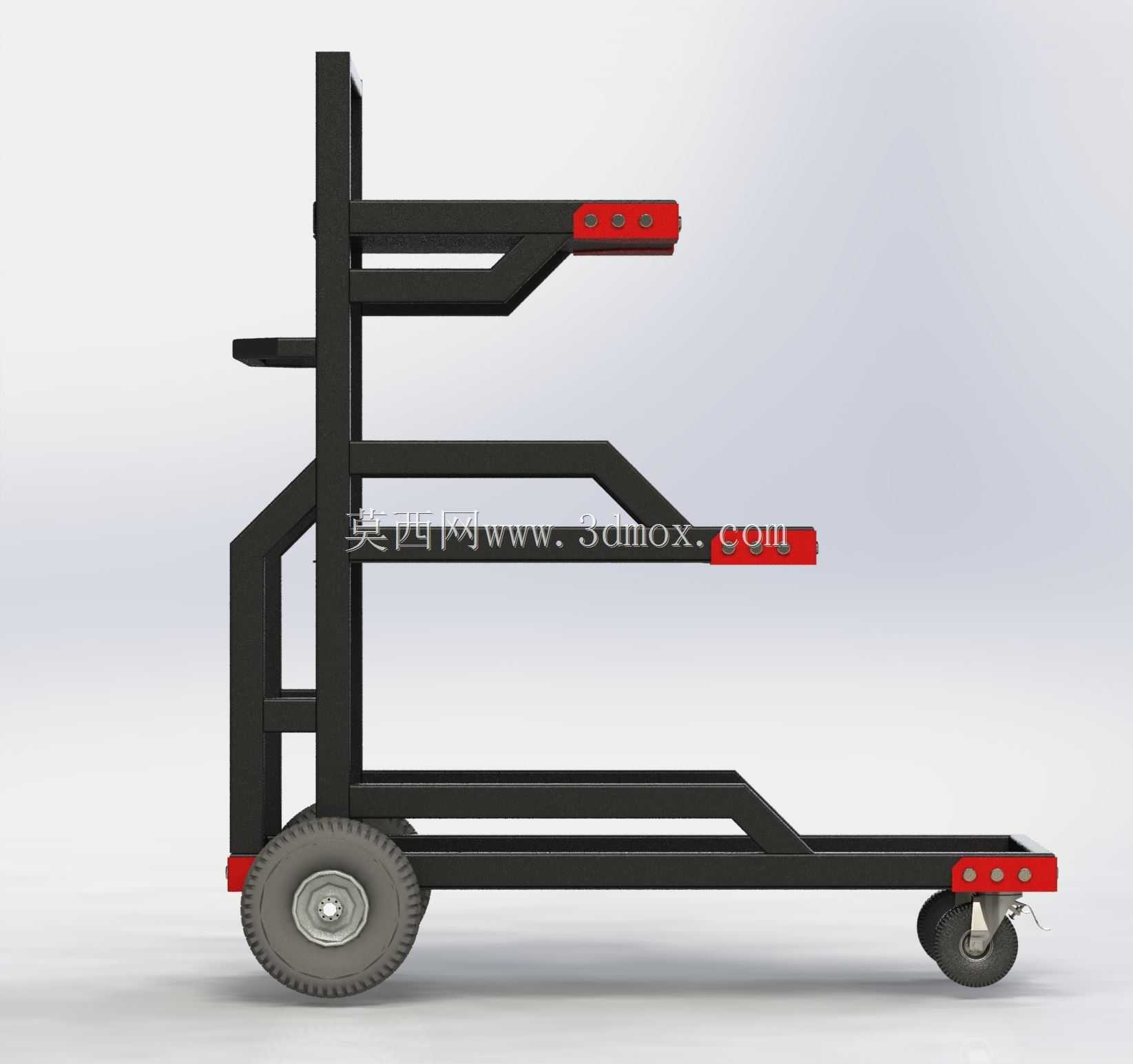

　　这款三层阶梯式台车的设计初衷，是解决机加工车间内不同工位间零散工装、切削刀具、待检小零件的短途转运痛点，区别于常规平板推车，其阶梯式分层结构能让不同高度层的物料都处于操作人员可视可及范围，无需俯身翻找底层物料，也不用抬手够取高层重物，适配机床操作工日常取放工件的操作高度习惯。从结构布局来看，三层置物平台采用前低后高的阶梯排布，每层平台边缘都设置了带安装孔的红色防撞缓冲条，一方面能在台车推行经过机床床身、工位货架时避免刚性碰撞掉漆或损伤工件，另一方面缓冲条上的预留孔可根据使用需求加装弹性挡销、绑带挂点，防止圆形工件、细长刀具在转运过程中滚落。底部承载平台长度最长，主要用来放置重量较大的工装夹具、待加工毛坯件，

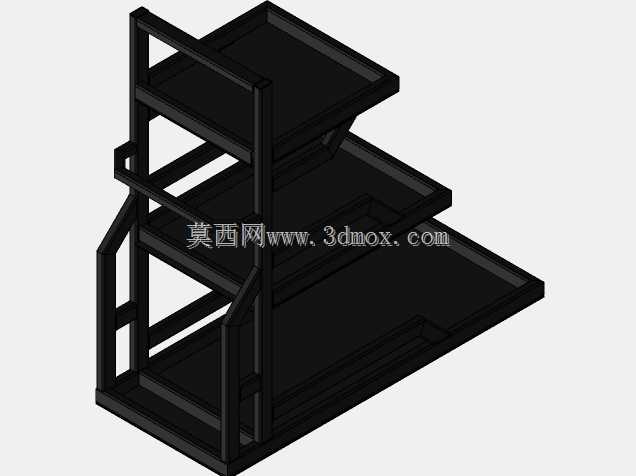

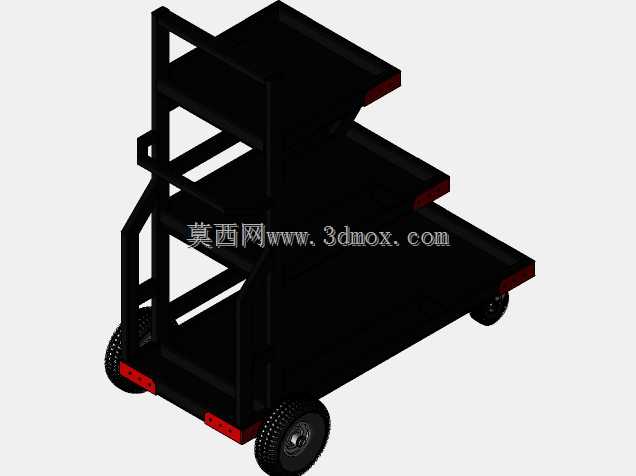

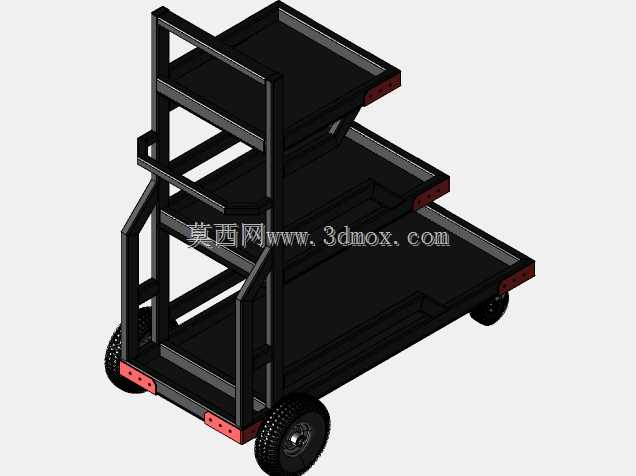

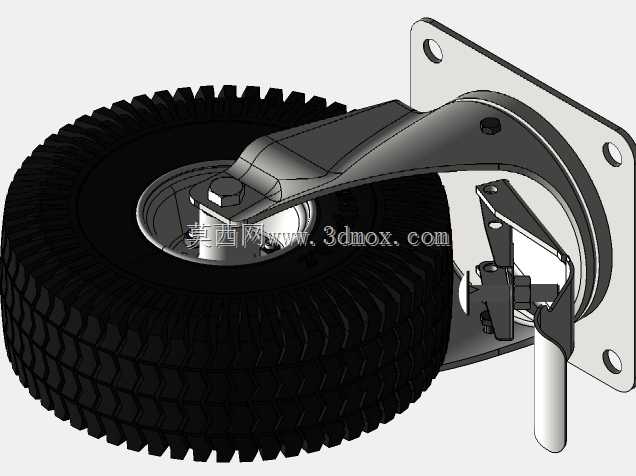

　　中层平台适配放置常用的扳手、卡盘扳手、刀座等中等重量工具，顶层平台面积最小，用来放置游标卡尺、千分尺等量具或者小型待检零件，分层承重逻辑符合车间物料的重量分布规律，避免头重脚轻引发的侧翻风险。行走机构采用了大小轮组合设计，后侧配置大直径橡胶充气轮，前侧配置两个小直径万向带刹脚轮，这种搭配在车间环氧地坪或者局部有铁屑、切削液残留的地面上推行时，大轮能轻松越过地面的电缆槽盖板接缝、小面积凸起障碍，前侧万向轮负责转向灵活度，停靠在机床旁时踩下脚刹即可固定位置，不会因为机床振动或者人员误碰发生滑移。车架主体采用方管焊接框架结构，后侧设置了一体化的推拉手把，手把高度设置在成年人腰部位置，推行时无需弯腰发力，

　　框架的斜向支撑筋分布在每层平台的下方，对应每层的承重受力点做了加强焊接，避免长期承重出现平台变形。从安装边界尺寸来看，整车宽度控制在600mm以内，刚好能通过车间内常见的700mm宽设备间隔通道，长度控制在1200mm左右，转向半径控制在800mm以内，在机床排布密集的加工区域内也能灵活转向，不会刮碰周边设备。在实际应用场景中，除了机加工车间的物料转运，这款台车也可适配维修车间的工具携带、装配线旁的物料配送，每层平台的平面度控制在2mm以内，放置精密量具时也不会因为台面倾斜导致量具滑落，边缘的防撞条采用耐磨聚氨酯材质，长期接触切削液、机油也不会出现腐蚀老化问题。设计过程中特意规避了常规多层推车的层间高度不足问题，中层与底层、

　　顶层与中层的净空高度分别设置为300mm和250mm，能轻松放置高度200mm以内的刀塔、夹具座，不会出现层高不够放不进物料的情况。车架焊接完成后整体做喷塑处理，黑色涂层附着力强，耐油污易擦拭，日常清理时只需用沾了切削液的抹布擦拭即可去除表面铁屑和油污，无需特殊维护。推拉手把位置没有设置突出的尖锐棱角，所有方管端口都做了封盖处理，避免推行过程中剐蹭人员工作服或者划伤手臂。底部平台的前缘也设置了防撞条，在靠近机床工作台停靠时，能缓冲台车对机床床身的撞击，保护机床外防护板不受损伤。
