带多组定位器的焊接机器人工作站设计方案

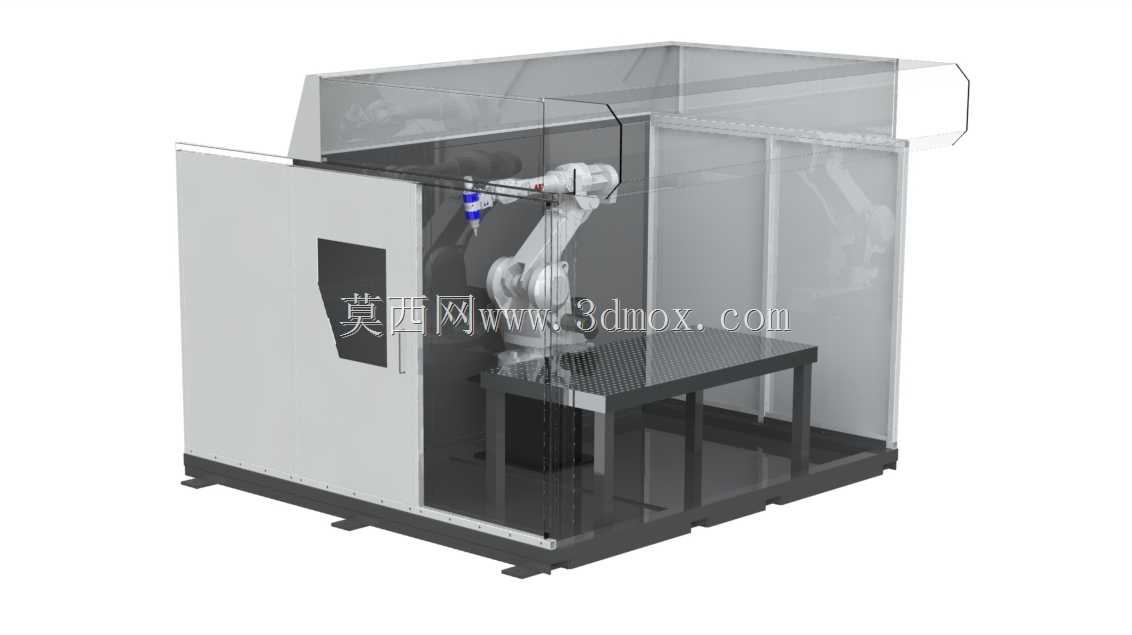

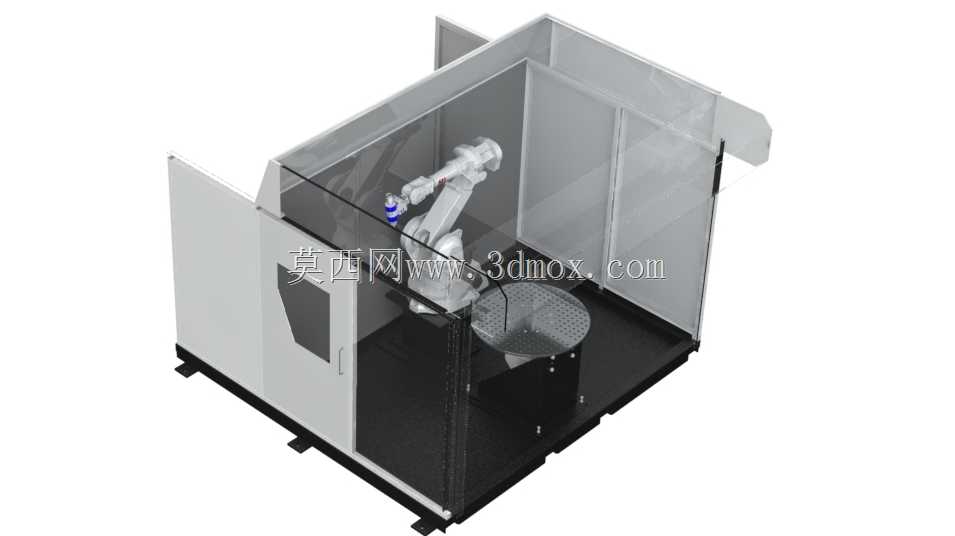

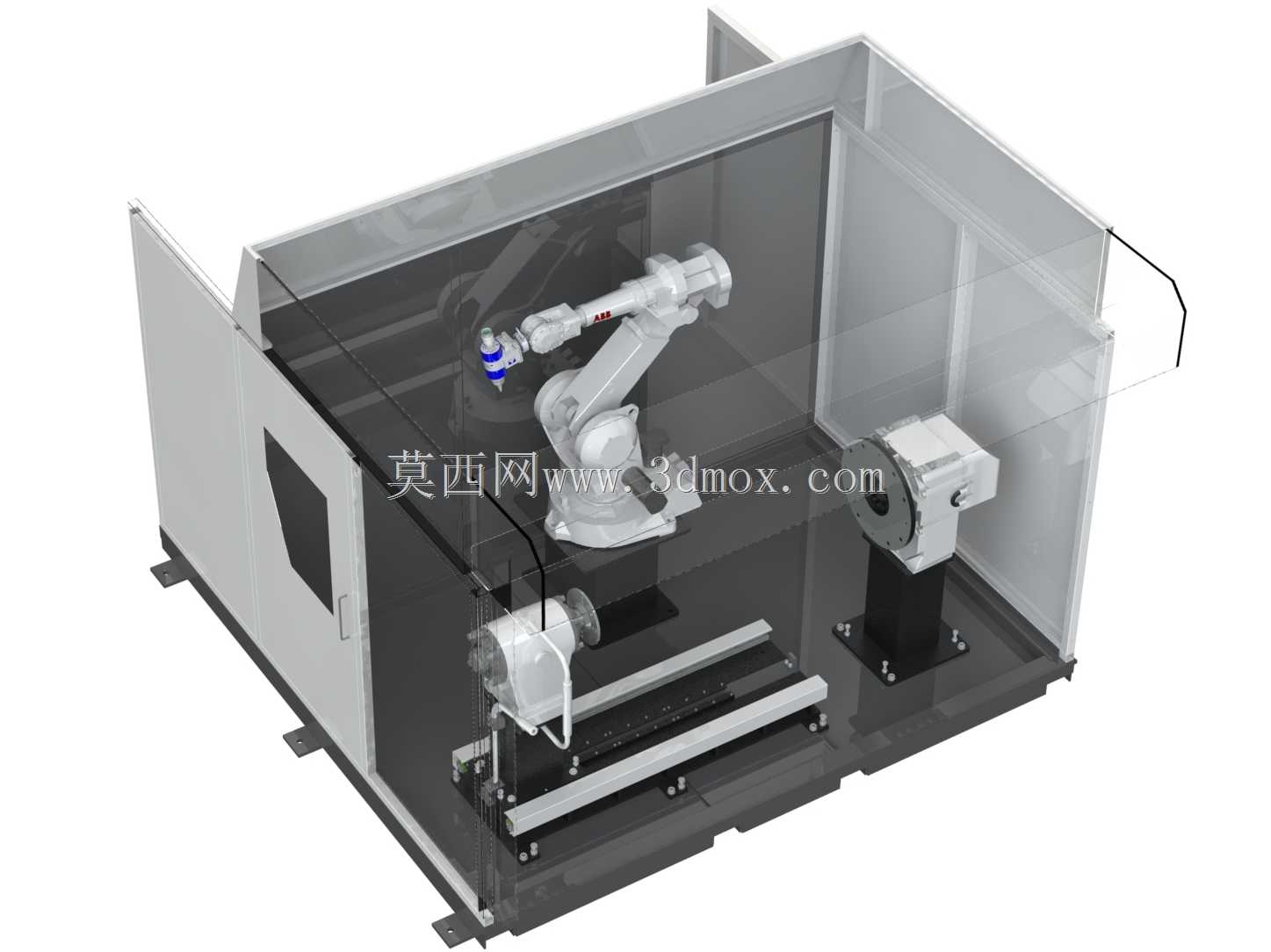

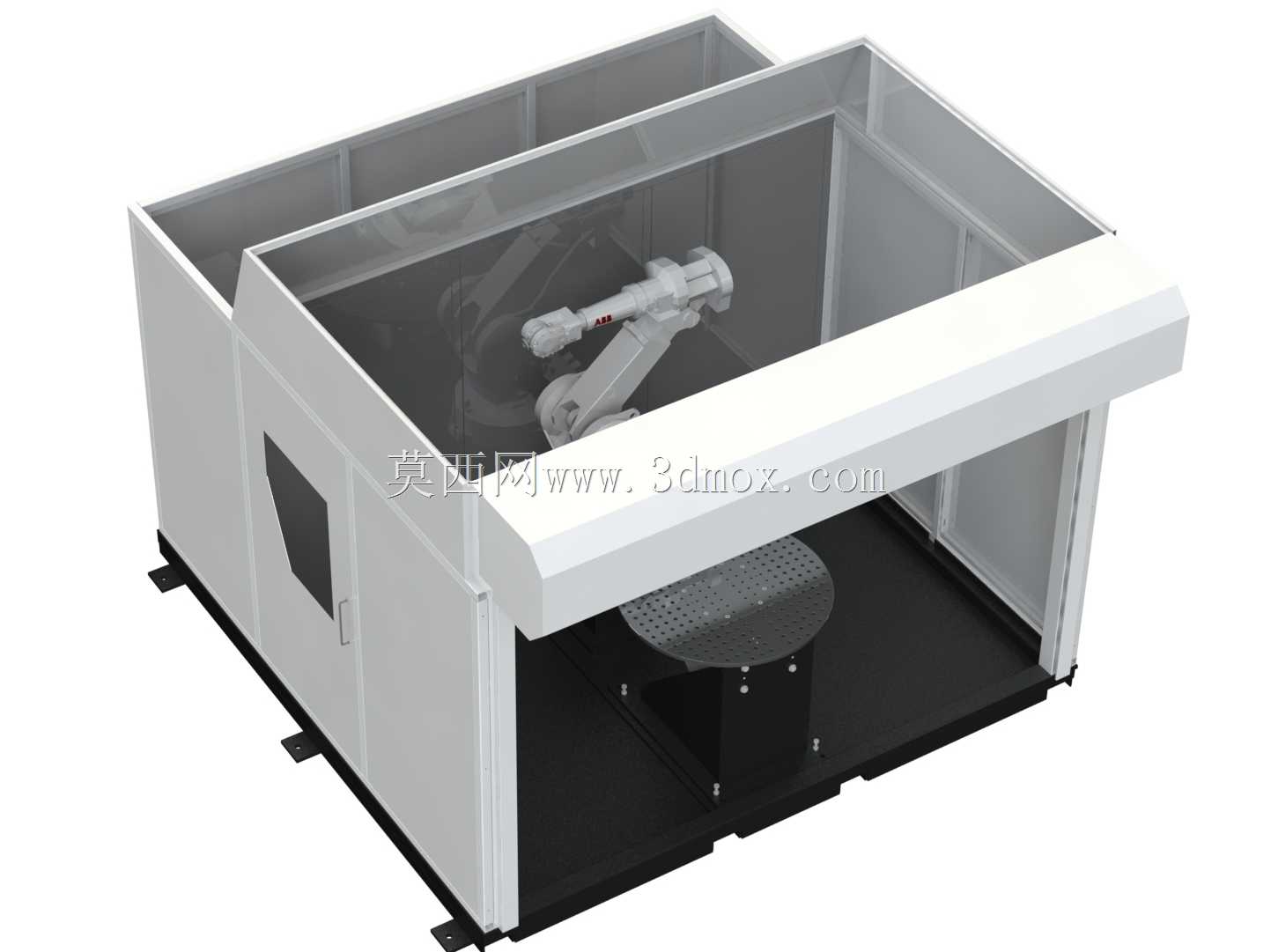

　　减少车间现场的管线布设复杂度。工作站核心执行单元采用六轴多关节工业机器人，安装底座固定在舱内中部偏侧位置，作业半径可覆盖舱内所有工装定位点位，机器人末端可适配气保焊枪、氩弧焊枪等不同焊接执行端，满足不同材质工件的焊接工艺要求。舱内共配置三套不同形式的焊接定位机构，分别适配不同结构工件的装夹定位需求：第一套为单轴水平回转定位器，采用伺服电机驱动回转主轴，可带动装夹在主轴卡盘上的轴类、盘类工件做360度匀速回转，配合机器人的轨迹运动完成环形焊缝的连续焊接，避免人工焊接环缝时需要多次调整工件位置、焊缝接头多的问题；第二套为单轴垂直翻转定位器，可带动装夹的框架类、板类工件做0-90度范围内的角度翻转，让焊缝始终处于最优的平焊作业位置，这套焊接机器人工作站的三维设计方案，核心面向中小批量结构件焊接工序的自动化升级需求，适配五金结构件、小型汽配零件、通用机械钣金件的多品种焊接作业场景，可覆盖平焊、角焊、环缝焊等多种常见焊接工艺需求，替代传统人工焊接工位解决焊接质量一致性差、焊工招工难、弧光烟尘职业防护成本高的实际生产痛点。整套工作站采用封闭式安全防护舱结构，外围防护框架采用铝型材拼接框架搭配深色防弧光亚克力挡板与钣金护板组合，防护舱预留安全检修门并配置门磁联锁触发机构，当检修门被意外开启时可直接触发机器人急停回路，避免作业过程中人员误入焊接作业区引发安全事故，防护舱顶部预留焊烟净化接口，可直接对接厂区集中焊烟除尘系统，无需额外在工位旁布设独立除尘设备，

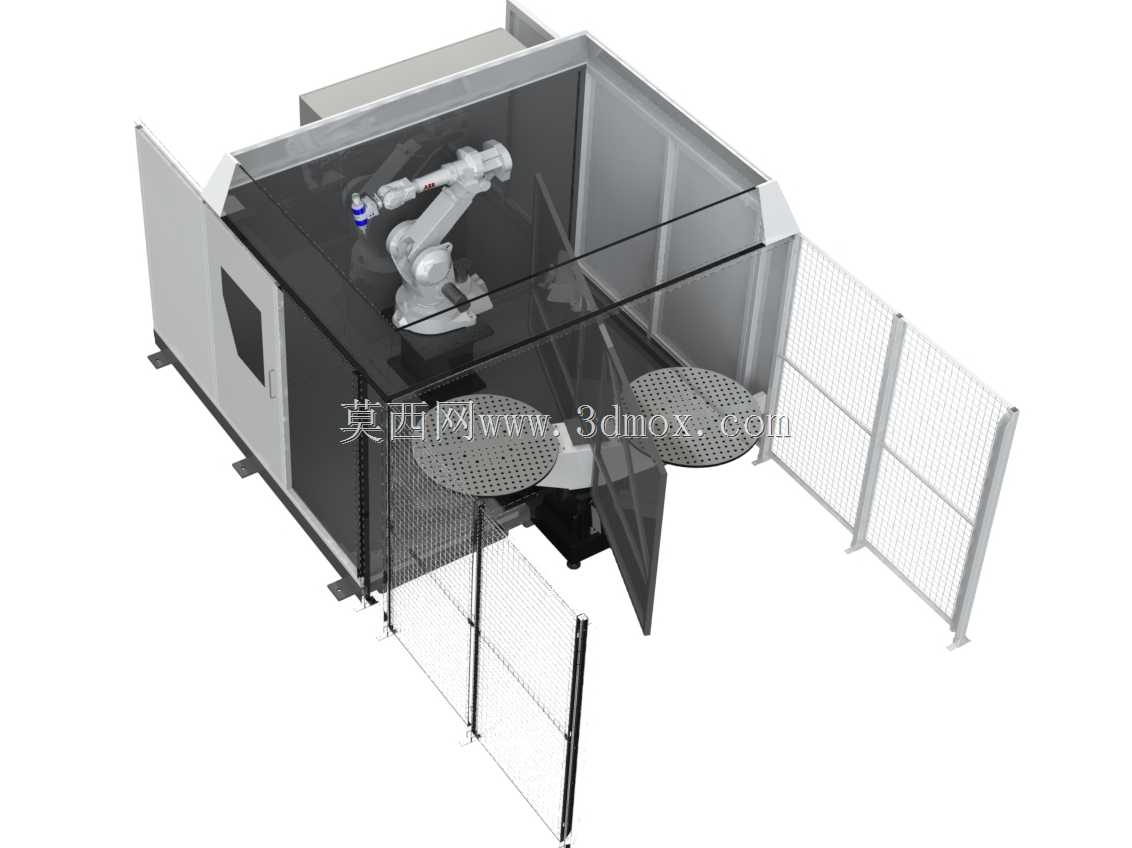

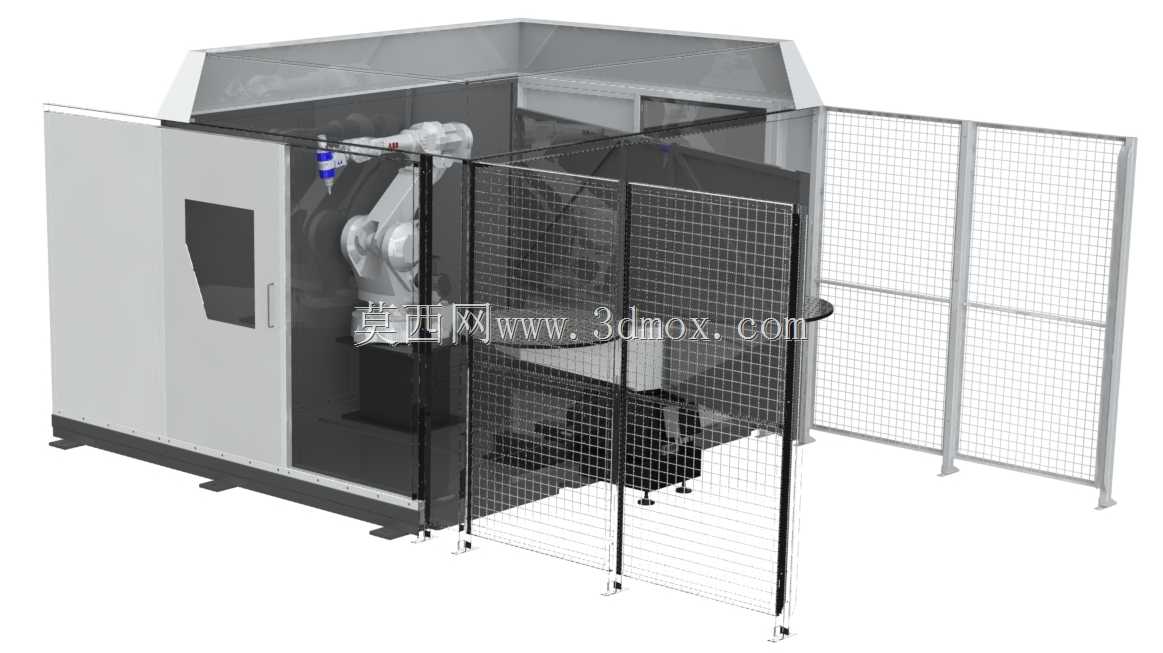

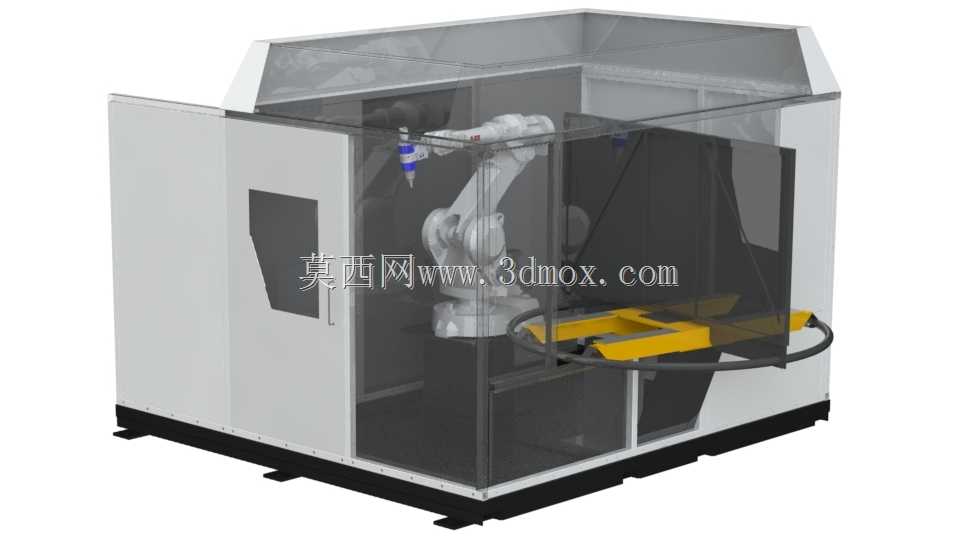

　　降低机器人的姿态调整难度，提升焊接成型质量；第三套为三轴垂直变位定位机构，配置两个独立的工件装夹工位，可在其中一个工位处于焊接作业区时，操作人员在防护舱外的另一侧工位完成待焊工件的装夹与焊后工件的拆卸，实现焊接作业与上下料作业的并行开展，大幅压缩工位的非作业等待时间，提升整站的作业节拍效率。整套工作站的底部采用一体化焊接底座作为安装基准，所有机器人、定位器、防护框架的安装点位均在底座上预先加工定位基准面与安装螺纹孔，现场安装时无需额外做地基浇筑与二次调平，仅需将整站吊装到车间指定位置，接通气源、电源与通讯线路即可投入使用，大幅缩短设备的现场部署周期。底座内部预留走线槽空间，所有动力线缆、信号线缆、焊接管线均通过底座内部的走线槽布设，

　　避免管线外露被焊渣飞溅烫损，同时也让舱内作业区无外露管线，减少焊渣堆积清理的工作量。在设计过程中充分考虑了不同工件的装夹兼容性，每套定位器的装夹接口均采用标准化快换结构，可根据待加工工件的结构形式快速更换对应的专用夹具，换型时间控制在15分钟以内，适配多品种小批量的柔性生产需求。机器人的管线包采用高柔性耐弯折专用管线，内置焊接电缆、送丝管、气路与信号线路，随机器人关节运动时的弯折寿命可达百万次以上，减少日常运维过程中的管线更换频率。防护舱的观察窗采用深色防弧光亚克力材质，可有效阻隔焊接过程中产生的紫外弧光，操作人员在舱外观察焊接状态时无需额外佩戴手持式焊帽，降低作业人员的劳动强度。舱内的焊接作业区底部铺设阻燃防滑钢板，

　　钢板表面做耐高温防粘处理，焊渣飞溅到表面后冷却即可自然脱落，日常清理仅需用毛刷清扫即可，无需使用铲刀反复铲除。整套工作站的作业覆盖范围可满足最大外接圆直径600mm、长度1200mm以内工件的焊接需求，整站外部安装边界尺寸控制在长2400mm、宽1800mm、高2100mm范围内，可直接适配大部分标准工业厂房的车间布局，无需对现有车间的空间做大规模改造，也可直接嵌入现有生产线的焊接工序段，与上下游的上下料机械手、输送线做信号对接，实现全流程的自动化生产。在安全设计层面，除了防护舱与门磁联锁外，还在舱内配置弧光检测传感器与烟雾报警传感器，当检测到异常弧光泄漏或者烟雾浓度超标时，可自动触发停机并发出声光报警信号，避免设备故障引发安全事故。每套定位器的驱动轴均配置断电抱闸机构，当设备突然断电时，定位器可自动锁止当前位置，避免装夹的工件因为重力下坠引发碰撞或者工件掉落的问题。
