工业台式等离子切割工作台结构设计

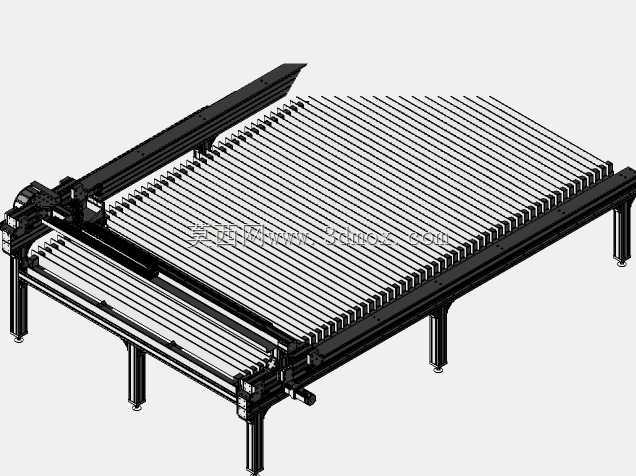

　　这套切割设备的栅格台面采用等间距扁钢排布设计，栅条间隙控制在15mm左右，既可以保证切割过程中熔渣顺利下落，避免熔渣堆积在台面上反溅损伤工件底面，又能为不同尺寸的待切割板材提供均匀的支撑点，防止薄板在放置或切割过程中出现挠度变形。台面整体采用分段式拼接结构，单段栅格模块可单独拆卸更换，当局部栅条被等离子弧烧损后，无需整体拆解台面，仅需更换对应损坏模块即可，大幅降低后期维护的工时成本。机架部分采用矩形钢管焊接成型，支腿位置设计有可调脚杯结构，安装时可通过调节脚杯的螺纹伸出长度，将整个台面的平面度调整至每米长度误差不超过0.5mm，避免因台面倾斜导致板材放置偏移，影响切割轨迹的精度。两侧的纵向导轨安装基面经过铣削加工处理，

　　保证导轨安装后的直线度公差，为切割头的纵向移动提供稳定的运行基准，导轨外侧设计有可拆卸的防护挡板，可阻挡切割过程中产生的火花、熔渣飞溅到导轨表面，防止导轨滚道被硬质颗粒刮损，延长直线导轨的使用寿命。横向移动横梁采用轻量化的铝型材拼接结构，在保证结构刚性的前提下降低移动部件的整体重量，减少伺服驱动系统的负载，提升切割头横向移动的响应速度。设备的安装边界需要预留足够的操作空间，通常设备后侧距离墙面需保留至少800mm的维护通道，用于后期检修传动部件、清理栅格下方堆积的熔渣，左右两侧需预留板材上下料的操作空间，宽度不小于1.2米，方便操作人员使用吊装工具或手动搬运大尺寸板材。在实际应用场景中，

　　这类设备主要用于中小型钣金加工车间的金属板材下料工序，可处理碳钢、不锈钢、铝板等多种导电金属材料，配合数控系统可完成任意平面图形的切割加工，相比传统的火焰切割，等离子切割的速度更快，热影响区更小，切割薄板时的变形量更易控制。设计过程中重点考虑了切割过程的烟尘扩散问题，栅格台面下方预留了抽风管道的安装接口，可对接车间的中央除尘系统，在切割时通过台面下方的负压气流将大部分烟尘直接抽走，减少车间内的烟尘弥散，改善操作人员的工作环境。机架的支腿分布经过力学优化，四个主支腿布置在台面四角位置，中间位置增设辅助支撑腿，当台面放置大尺寸厚板时，整个机架的受力分布更均匀，避免长期重载导致机架中部出现下凹变形。两侧的传动机构采用齿轮齿条传动方式，

　　相比同步带传动，齿轮齿条的传动刚性更好，传动间隙更小，在高速移动切割头时不会出现丢步或传动滞后的问题，保证切割轨迹的位置精度。设备的电气走线全部采用拖链内置布置，所有线缆都收纳在柔性拖链内部，随移动部件往复运动时不会出现线缆拉扯、磨损的问题，同时拖链外侧设置有金属防护壳，阻挡飞溅的高温熔渣烫伤线缆外皮，降低电气故障的发生概率。在台面的进料端设计有导向定位挡边，操作人员上料时可将板材侧边靠紧挡边，快速完成板材的初始定位，减少切割前的对位调整时间，提升批量下料时的工作效率。栅条的材质选用耐高温的铸钢材料，相比普通扁钢，铸钢栅条的抗高温烧损性能更好，长期接触等离子弧的高温冲刷也不易出现弯曲、熔断的情况，延长栅格台面的整体使用寿命。
