24V60W微型电动隔膜泵结构设计

　　这款微型隔膜泵的三维结构，是针对小流量流体输送场景做的紧凑化设计，核心适配低压小流量的供水、输水需求，额定流量5L/min的参数设定，刚好覆盖小型设备配套、民用小型供水、便携输水装置的常用流量区间，不会出现流量冗余带来的成本浪费，也能满足常规小场景下的输水效率要求。24V的供电设定，匹配多数低压直流供电场景，不管是小型移动设备配套、户外便携供水装置，还是小型自动化设备的冷却循环供水，都能直接适配常见的低压供电回路，不需要额外做高压变电配套，60W的额定功率，在保证输水压力的前提下，把功耗控制在较低水平，长时间运行的能耗表现更适合小型设备的长时间配套使用。

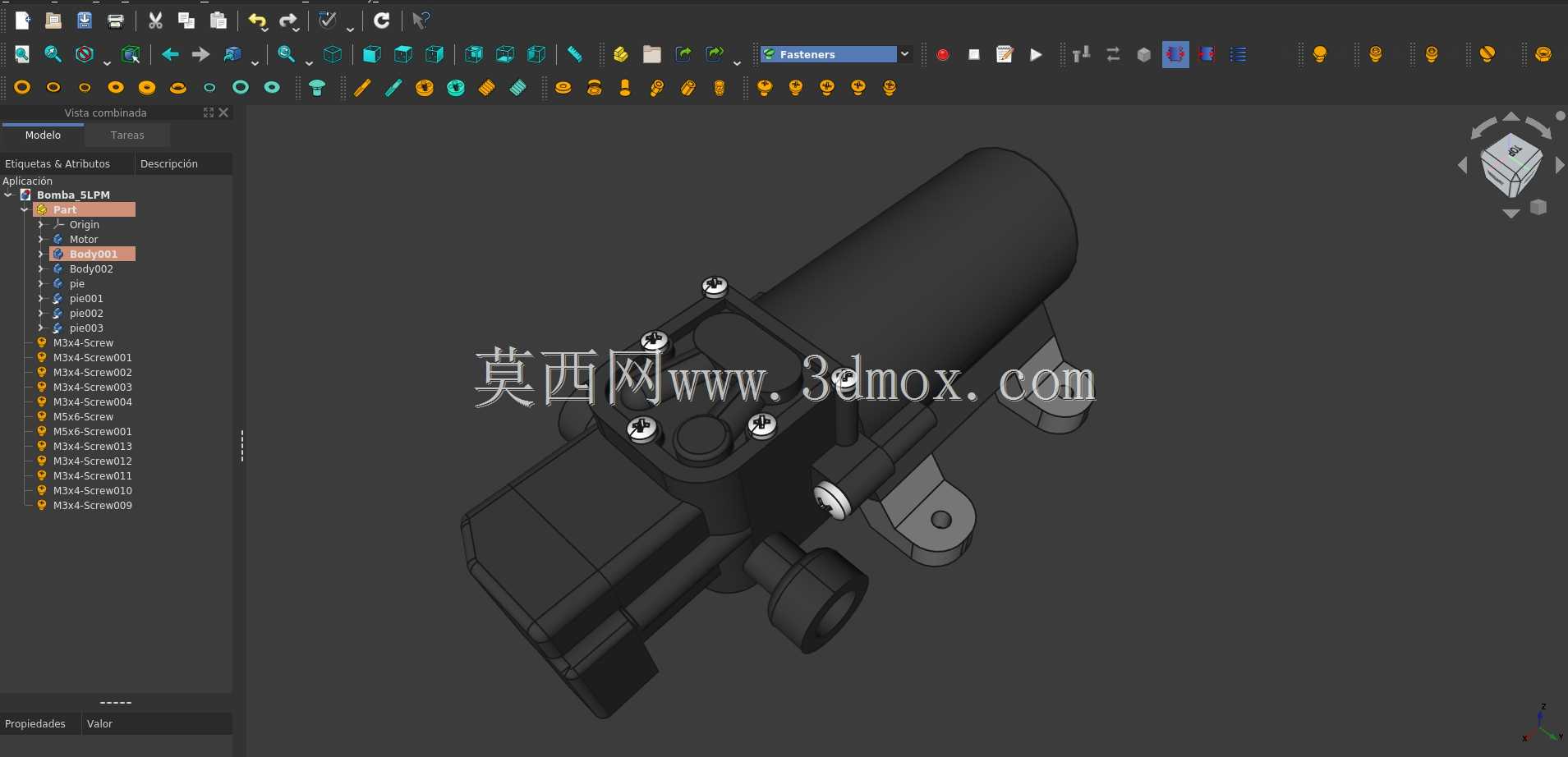

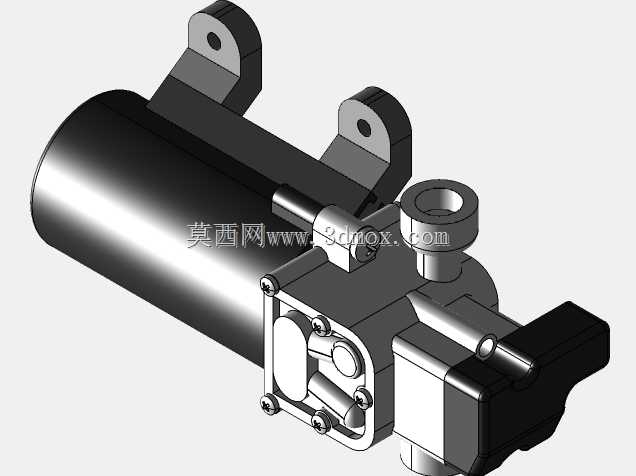

　　从结构设计逻辑来看，这款泵采用隔膜式的工作原理，依靠隔膜的往复形变改变腔室容积来实现流体的吸入与排出，相比叶轮式的微型泵，隔膜结构对输送介质的洁净度要求更低，少量细小杂质不会直接造成泵体卡滞，同时自吸能力更强，不需要提前灌泵就能完成吸水动作，1.5米的吸程设定，刚好适配多数低位取水的安装场景，比如储水容器放置在泵体下方的常规安装布局，不需要额外抬高储水装置就能完成正常吸水。泵体的整体外形做了一体化的紧凑布局，把驱动电机、隔膜腔、进出水接口、安装固定座整合在同一个整体结构内，没有多余的外凸零散部件，整体外轮廓规整，在设备内部做布局安装的时候，不需要预留太多不规则的避让空间，能有效节省配套设备的内部安装空间。

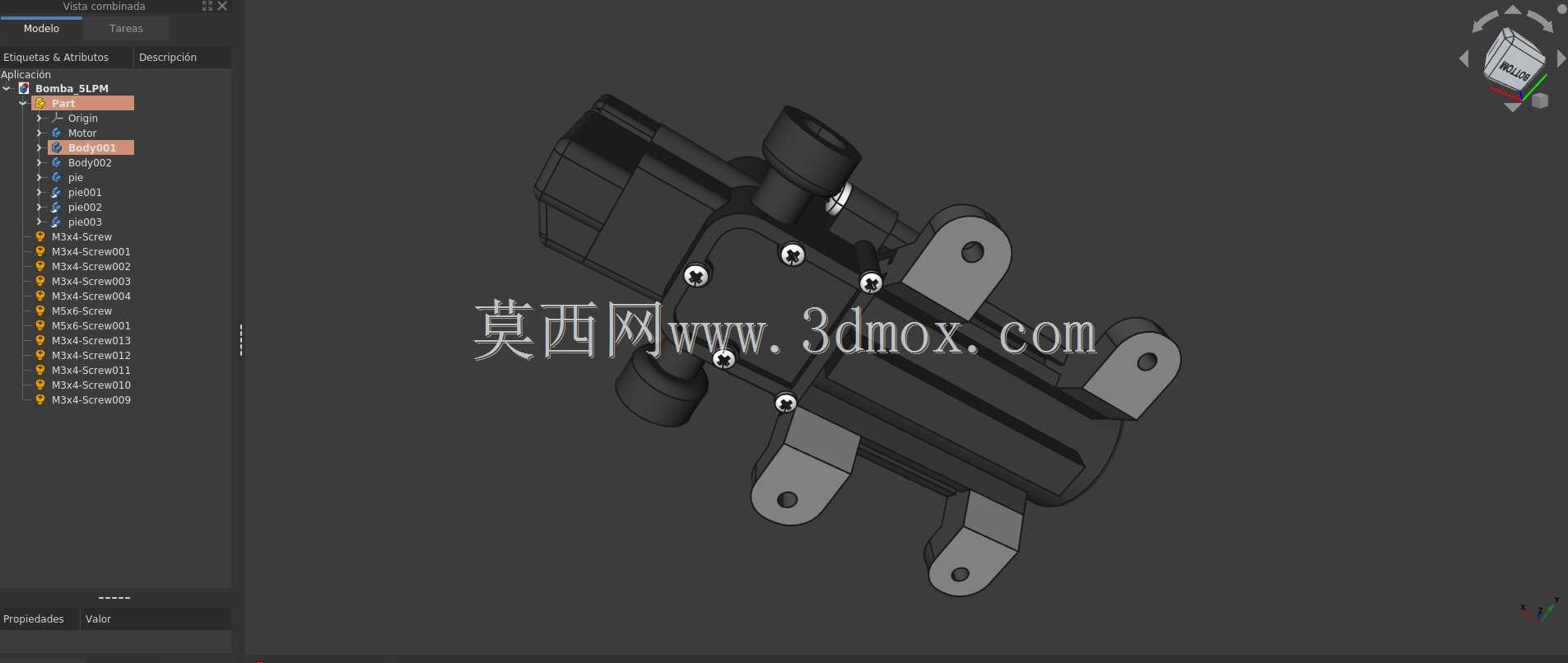

　　进出水接口采用标准的小口径快接结构，匹配常规的小型输水软管尺寸，安装的时候不需要做额外的接头定制，直接套接常用的输水软管就能完成管路连接，接口处的密封结构集成在泵体本体上，不需要额外加装密封垫片就能保证输水过程中的密封性能，减少安装过程中的零件配套需求。固定安装位设计在泵体的侧下方，采用带安装孔的固定耳结构，两个安装孔的孔位间距做了标准化设定，不管是在钣金支架上安装，还是在塑料设备壳体上固定，都能直接通过螺栓完成固定，安装孔的周边做了局部加厚处理，长期运行产生的振动不会造成安装位的开裂损坏，能承受长期运行的振动载荷。

　　泵体的上部是驱动电机的封装壳体，把直流电机的转子、定子结构完全封装在壳体内部，防护等级能满足常规潮湿环境下的使用需求，输水过程中溅出的水滴不会进入电机内部造成电路短路，适合在靠近水源的场景下使用。隔膜腔的结构设计在电机与进出水接口之间，传动结构把电机的旋转运动转化为隔膜的往复直线运动，传动部件做了密封隔离，输送的流体不会接触到传动部件，避免长期运行过程中流体对传动部件的锈蚀，也能防止传动部件的润滑油脂混入输送流体中，适合输送洁净水类的介质。

　　在实际配套选型的时候，这款泵的安装边界清晰，整体长度、宽度、高度方向的尺寸都控制在小型部件的范畴，哪怕是内部空间非常紧凑的小型设备，也能找到合适的安装位置，不需要为了适配泵体尺寸改动设备的整体结构布局。运行过程中的振动控制也做了对应的结构优化，隔膜往复运动的不平衡力通过泵体的对称结构设计做了部分抵消，固定安装之后传递到安装基座的振动幅度很小，不需要额外加装减震垫就能满足多数设备的振动要求，不会因为泵体运行的振动造成配套设备的共振异响。

　　从应用场景来看，除了常规的小型设备供水配套，还能适配小型净水设备的输水、小型喷雾装置的增压供水、移动洗车设备的供水、小型养殖设备的饮水供水等多个场景，隔膜式的结构也允许短时间的干运行，不会像离心泵那样干转很快造成密封件损坏，在实际使用过程中哪怕出现短暂的缺水情况，也不会直接造成泵体报废，容错率更高，适合非专业人员操作的民用设备配套。整体结构没有复杂的异形曲面，所有零部件的结构都适合常规的注塑、冲压加工工艺，量产的时候不需要特殊的加工设备，能有效控制生产制造成本，各个零部件之间的装配关系简单，总装工序少，适合批量组装生产。
