荏原PRA200T peripheral离心泵三维结构

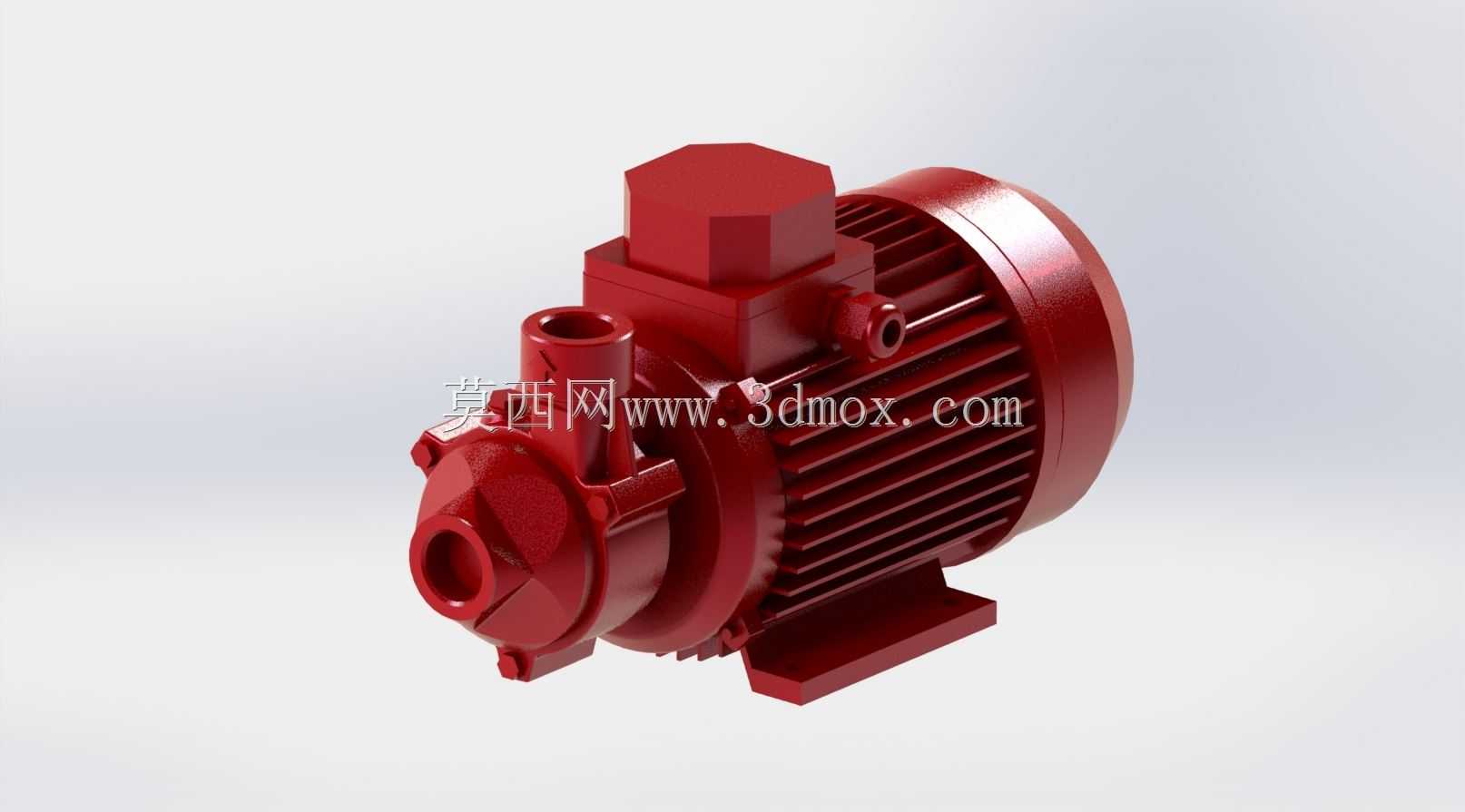

　　这款peripheral结构离心泵的三维建模，完全围绕民用建筑供水、小型工业流体增压场景的实际安装需求搭建，日常工况中这类泵常被用于楼宇自来水二次加压、小型暖通循环水输送、工业设备冷却水回路增压，也可适配洁净清水类介质的短距离输送作业，在小型加工车间、民用住宅供水系统、商用暖通配套场景中应用频次极高。从结构设计逻辑来看，建模时优先还原了泵体与电机直联的共轴布局，取消了传统联轴器连接的冗余结构，整机轴向尺寸被大幅压缩，能适配狭窄的设备安装空间，比如壁挂式供水机组、紧凑型冷却机柜这类对安装边界要求严苛的场景。泵头部分的流道结构完全遵循peripheral泵的工作原理建模，叶轮周边的环形流道做了连续顺滑过渡，没有出现结构断点，

　　能真实还原这类小流量高扬程泵的流体通路形态，建模时特意保留了泵体进水口、出水口的法兰连接端面，端面的螺栓孔位、密封槽结构都做了1:1还原，方便选型设计人员直接对接管路系统的安装尺寸，不需要二次调整接口参数。电机部分的散热筋结构沿机壳周向均匀排布，筋条高度、间距都参考同功率等级异步电机的实际散热需求设计，既保证了电机外壳的散热面积符合连续运行要求，也没有过度增加机壳的径向尺寸，接线盒部分设置在电机机壳顶部，盒体的出线口、安装固定座结构都完整还原，方便电气设计人员对接布线空间，确认接线操作的预留余量。安装底座部分采用一体式铸铁脚座结构，脚座上的长条形安装孔做了沉头处理，孔位间距适配常见的泵组安装槽钢支架尺寸，建模时特意校核了底座与泵体、

　　电机部分的连接刚性，确保整机安装后不会出现重心偏移的问题，泵体底部的泄水螺塞位置也做了结构预留，方便日常维护时排空泵腔内的残留介质。从安装边界来看，整机的径向最大尺寸出现在电机散热筋的外圆位置，轴向尺寸从进水口端面到电机后端盖的总长度控制在紧凑型泵组的常规范围内，进水口与出水口采用同轴线水平布置，中心高尺寸匹配常规管路铺设的高度要求，不需要额外做管路变向调整就能直接对接水平管路。建模过程中对各部件的装配关系做了完整约束，泵轴与叶轮的配合位置、机械密封的安装腔室、电机轴承的装配位都做了结构预留，能直接用于装配干涉检查、安装空间模拟，也可以作为同类泵组改型设计的基础模型，调整叶轮直径、流道宽度就能快速衍生出不同扬程参数的同系列泵型。

　　在实际工程应用中，这类模型常被用于供水设备的集成设计阶段，设计人员可以直接将模型导入装配环境，核对泵组与周边管路、阀门、控制柜的安装间隙，提前规避现场安装时出现的管路干涉、操作空间不足等问题，也能用于制作设备运维的拆解示意，帮助运维人员快速理解泵体的内部结构，确定易损件的更换位置。
