汽车保险杠焊接装配定位控制工装

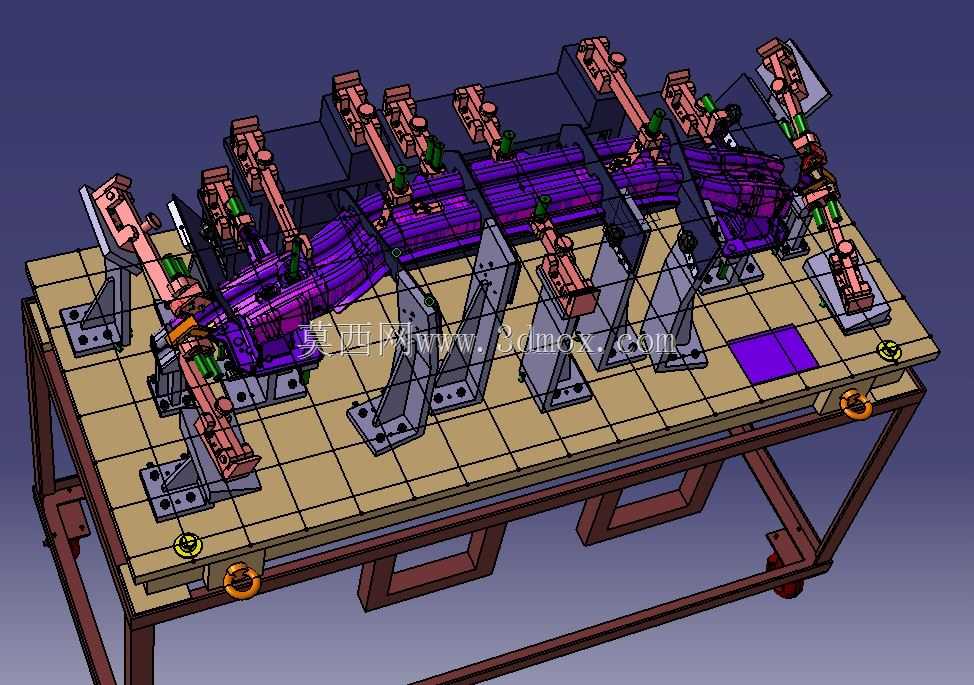

　　这套工装主要应用于汽车白车身焊装车间的保险杠总成工序段，针对后保险杠区域的多层钣金搭接结构做装夹定位，解决手工拼焊时零件错位、孔位偏移、型面公差超差的常见问题。整套工装以带脚轮的型钢焊接框架为基座，台面采用三维柔性平台的孔系基准设计，所有定位支座、夹紧单元都通过平台的标准孔位实现快速装调，适配小批量试制阶段的快速换型需求，也能满足量产线的固定工位刚性装夹要求。从结构布局来看，工装沿保险杠的弧形型面走向排布了12组独立的定位夹紧单元，每个单元都对应保险杠上的一个关键定位基准：其中靠近车身安装点的位置采用固定式定位销，直接匹配零件上的工艺孔，限制X/Y/Z三个方向的移动自由度；型面支撑块采用与零件内型面完全贴合的仿形设计，

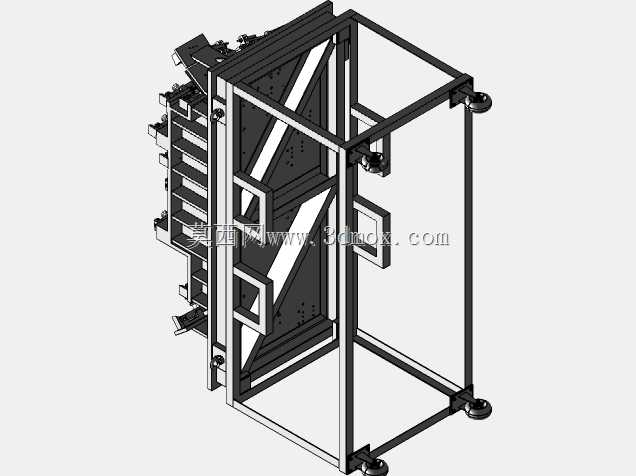

　　型面加工公差控制在±0.1mm以内，避免夹紧时零件产生局部变形；杠杆式夹紧臂的压头位置都做了聚氨酯包胶处理，压合时不会在零件外表面留下压痕，兼顾装夹可靠性与零件外观质量。设计阶段首先梳理了保险杠总成的所有尺寸公差要求，把GD&T图纸上的关键控制点逐一拆解到工装的定位单元上，每个夹紧点的位置都避开了后续的焊接路径，焊枪作业时不会与工装结构产生干涉。考虑到焊装车间的作业环境，所有夹紧臂的铰接位置都做了防尘防焊渣的密封结构，日常维护只需要定期给铰接轴加注润滑脂即可，不需要频繁拆解清理。工装的安装边界完全适配标准焊装工位的占地要求，底部脚轮带刹车锁定结构，转场时可以直接推动移位，锁定后整体刚性满足焊接作业的振动要求，

　　不会因为频繁的焊枪施压产生位置偏移。每个定位支座都设计了微调结构，当零件批次性尺寸出现小幅波动时，可以通过支座上的调节螺钉调整支撑块的前后、高低位置，不需要重新加工支座，大幅降低工装的维护调整成本。在实际使用场景中，操作人员只需要将拆分的保险杠各层钣金件依次放置到对应的定位支撑块上，确认所有定位销完全穿入零件工艺孔后，依次扳动所有夹紧臂的手柄，就能完成整套零件的定位装夹，整个装夹过程耗时不超过90秒，相比传统的手工划线拼焊，作业效率提升60%以上，装夹后的零件尺寸一致性可以稳定控制在公差带的中间区域，减少后续总成装配时的修配工作量。工装的侧面预留了气动改造的安装空间，如果后续要升级为自动夹紧工位，

　　只需要将手动夹紧手柄替换为气缸驱动结构，不需要改动现有基座和定位支座的布局，能快速适配产线自动化升级的需求。所有定位块的型面数据都直接来源于零件的三维数模，建模阶段就做了全工位的干涉检查，模拟了零件取放、焊枪作业的全路径，确保实际使用时不会出现结构卡滞的问题。台面边缘设置的吊环结构，方便整台工装的吊装转运，不需要额外焊接吊点，框架底部的留空高度适配标准液压叉车的叉齿尺寸，短距离移位时可以直接用叉车搬运。
