共轴反转双螺旋桨航空推进装置结构

　　这套共轴反转双螺旋桨推进结构，主要面向小型低空飞行器、试验类航模以及特种短距起降航空器的动力输出场景，区别于传统单螺旋桨推进结构，其核心价值在于抵消单桨旋转产生的反扭矩，无需额外设置尾桨平衡结构即可实现机身姿态稳定，能在紧凑的机身安装空间内提升动力利用效率，适配对机身径向尺寸有严格限制的航空设备布局需求。

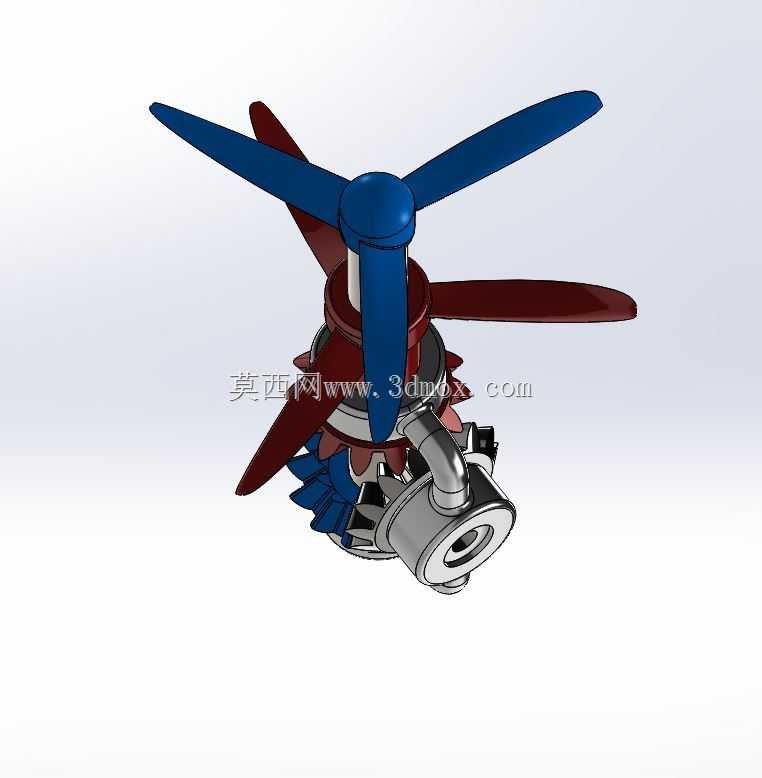

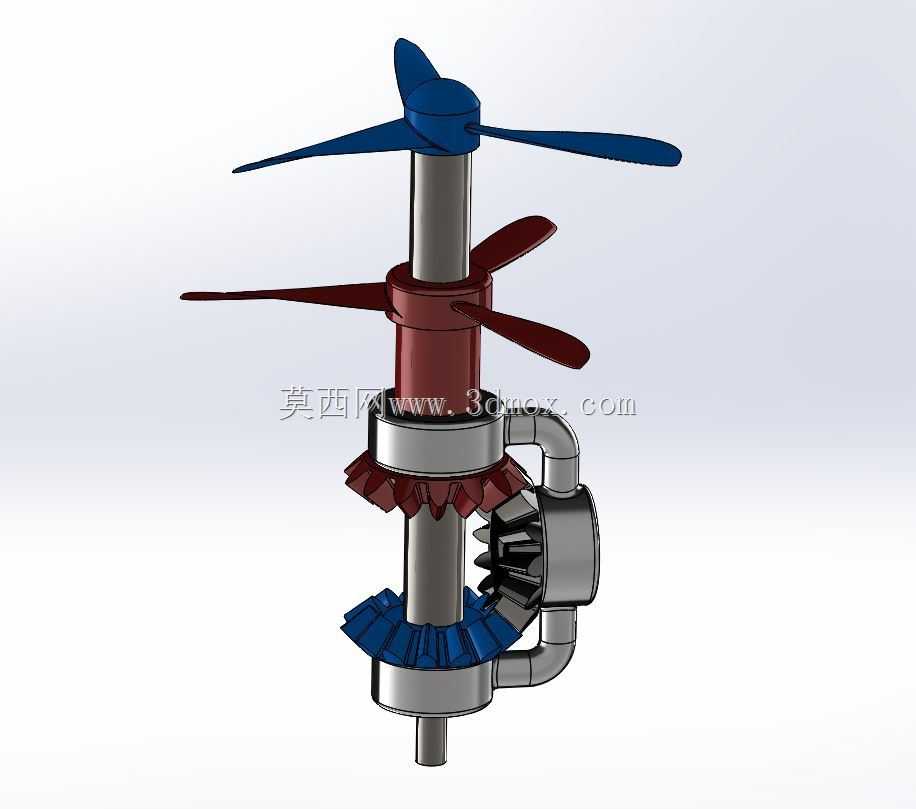

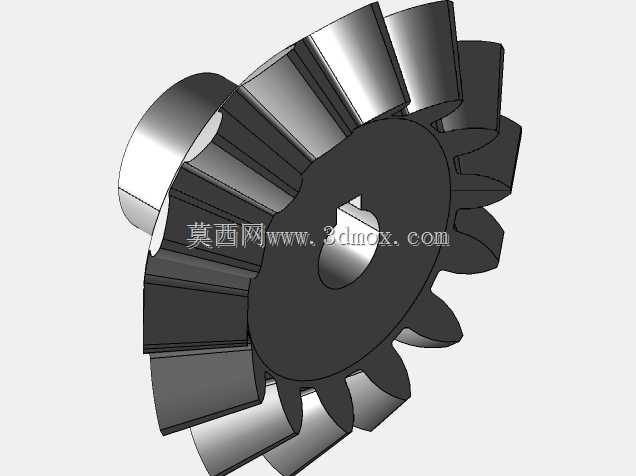

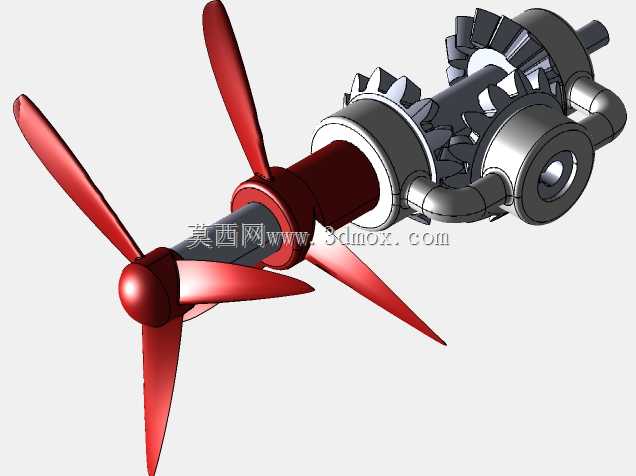

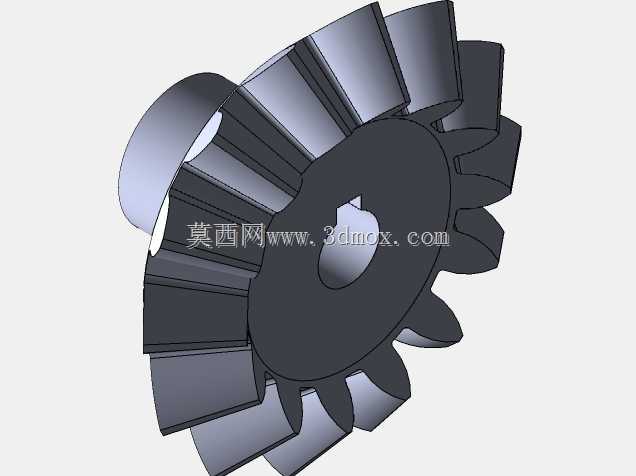

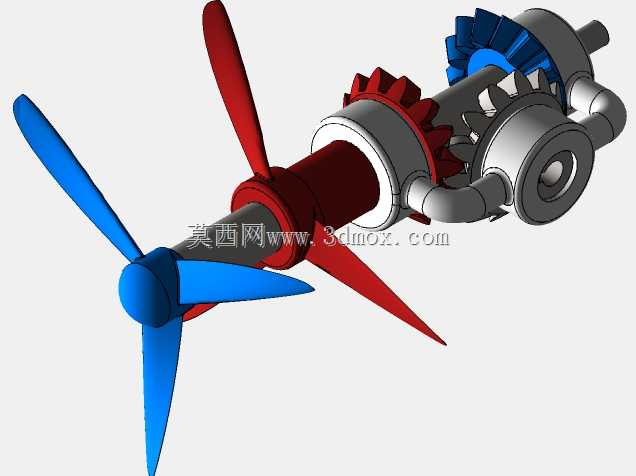

　　从实际功能逻辑来看，上下两组螺旋桨分别固定在两根嵌套布置的同心传动轴上，动力从侧方输入后，通过一组相互啮合的锥齿轮完成动力换向与转速传递，其中内轴直接连接上层螺旋桨，外轴通过锥齿轮副的反向传动带动下层螺旋桨，最终实现上下桨叶旋转方向相反，两组桨叶产生的扭矩相互抵消，同时桨叶滑流相互作用可提升整体推进效率，减少动力损耗。在实际工况中，这种结构能避免单桨推进时的机身偏航趋势，降低飞行器姿态控制的复杂度，尤其适合小型无人飞行器、轻型试验飞机的动力段配置，也可作为小型气垫船、地效飞行器的推进单元使用，适配多类需要稳定轴向推力的场景。

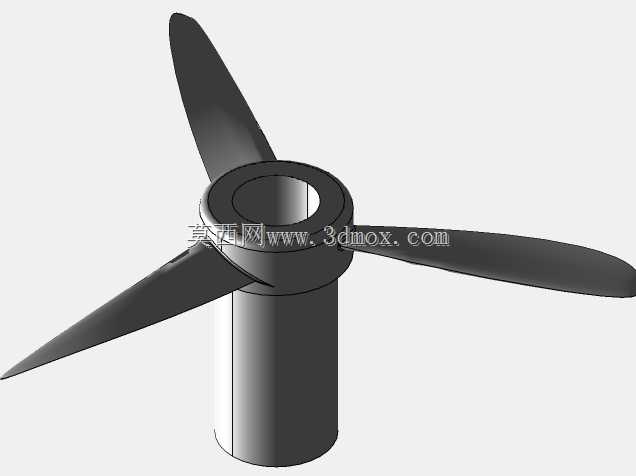

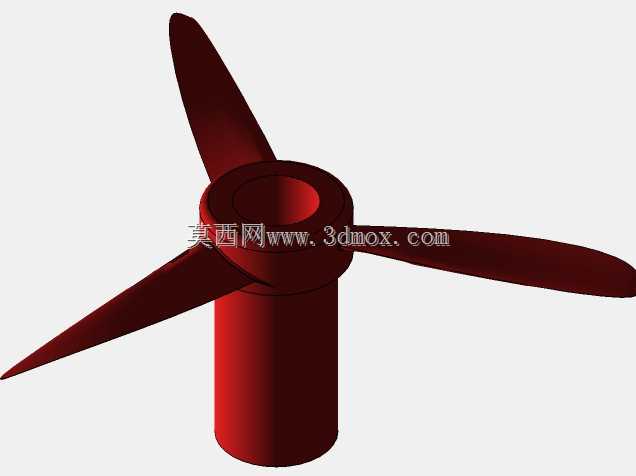

　　设计过程中首先要解决的是同心轴的支撑与传动干涉问题，两根嵌套的传动轴分别设置独立的径向支撑点位，避免高速旋转时出现轴系跳动，锥齿轮副的啮合间隙需要控制在合理区间，既要保证传动平稳无卡滞，也要减少齿轮啮合带来的振动传递到桨叶端，避免引发桨叶共振。桨叶的翼型选择与安装角度经过匹配计算，上下两层桨叶的弦长、扭转角存在差异，适配不同位置的气流速度，避免下层桨叶工作在上层桨叶的紊乱尾流中出现效率损失。传动壳体的结构兼顾支撑与轻量化需求，侧方的动力输入接口可直接连接小型内燃发动机或高速伺服电机，输入轴与锥齿轮的连接采用周向限位结构，保证大扭矩输出时不会出现相对滑动。

　　安装边界方面，整套结构的轴向总长度可根据实际安装舱段的尺寸调整轴段长度，径向最大尺寸为下层螺旋桨的旋转直径，安装时需要保证传动轴的轴线与飞行器推力轴线完全重合，径向固定点位设置在传动壳体的法兰位置，可通过螺栓直接固定在机身承力框架上，侧方动力输入接口的轴线与传动轴轴线垂直，预留的安装空间需要满足动力源与输入轴的连接需求，同时要为齿轮啮合区域预留润滑脂填充空间，避免高速运转时出现齿轮干磨。桨叶与传动轴的连接采用快拆式限位结构，可根据不同的推力需求更换不同翼型、不同直径的桨叶，无需拆解整个传动结构，提升现场调试的效率。

　　在结构细节处理上，上下桨叶的安装座都设置了防松结构，避免高速旋转时桨叶松动飞出，锥齿轮的啮合位置设置了挡油结构，防止润滑脂被旋转的齿轮甩到桨叶表面影响气动效率，传动轴的伸出端都设置了密封结构，避免外界沙尘、水汽进入轴系支撑位置加剧磨损。整套结构的重量分布沿传动轴轴线均匀布置，减少高速旋转时的不平衡量，动平衡调校时需要将两组螺旋桨分别与对应传动轴做整体平衡处理，保证运转时的振动量控制在允许范围内。
