交流稳压器塑料件注塑成型模具结构

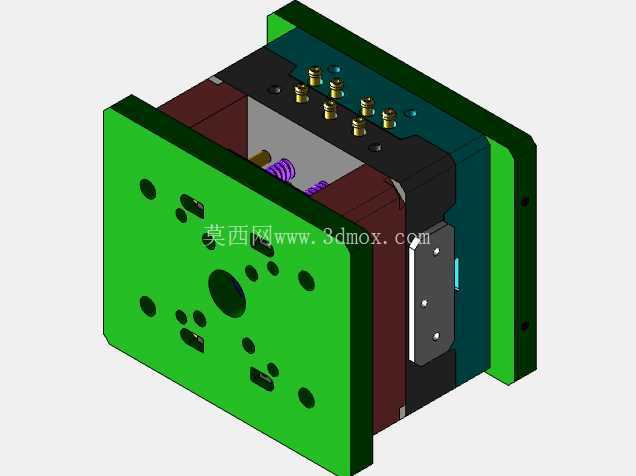

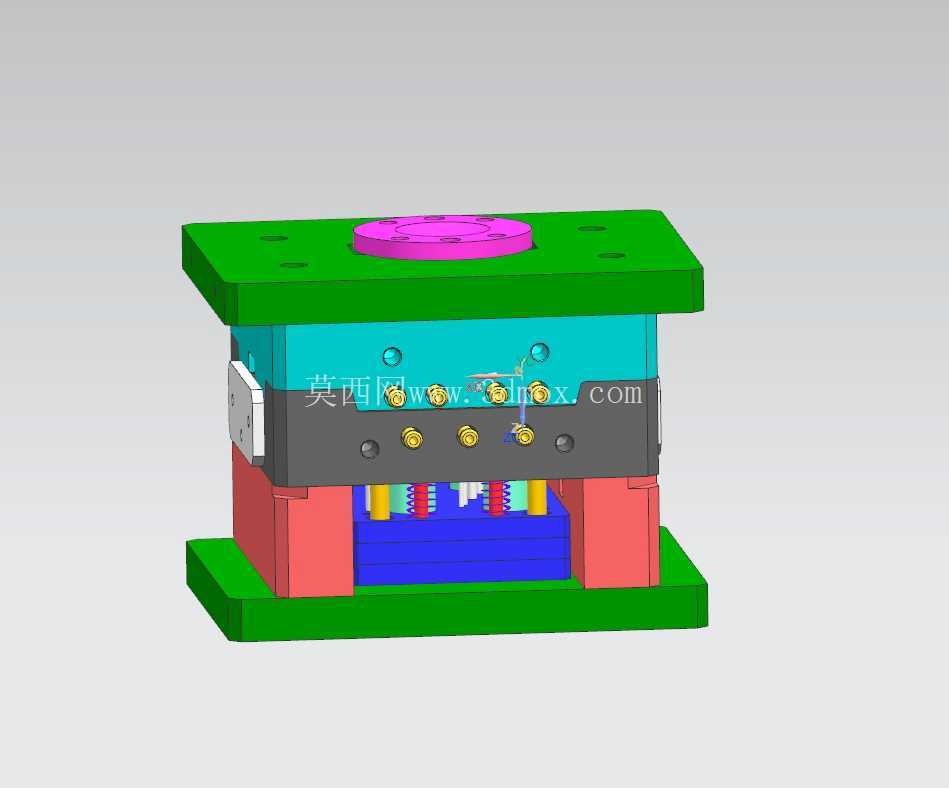

　　这套模具面向交流稳压器配套塑料结构件的批量注塑生产场景，稳压器作为民用、工业配电场景里常见的电压调节设备，其外壳、内部绝缘支撑件、接线端子基座等塑料部件需要具备稳定的绝缘性能、尺寸精度与装配一致性，模具的设计直接决定了这类塑料件的成型质量与生产效率。从结构布局来看，该模具采用标准两板模基础结构衍生的细水口进胶方案，上下模座采用标准模架规格，适配市面上多数卧式注塑机的安装尺寸，上下安装面的定位圈、锁模螺孔位置符合行业通用安装规范，不需要额外做安装转接板就能直接上机装夹，减少换模调试的辅助工时。模具的成型部分围绕稳压器塑料件的结构特征做拆分，型腔侧做了均匀的冷却水路排布，水路距离型腔壁的间距控制在12-18mm区间，

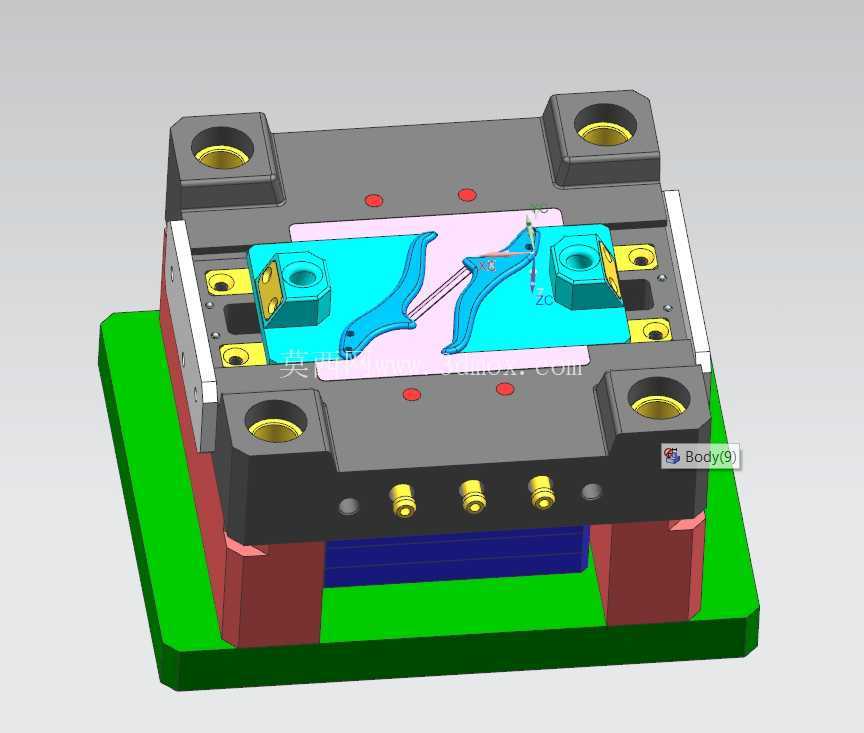

　　避免冷却不均导致的塑件翘曲变形，尤其是稳压器塑料件多为薄壁绝缘结构，冷却速率的一致性直接影响塑件的内应力水平，若冷却不均会导致塑件装配后出现开裂、尺寸超差等问题，直接影响稳压器的绝缘防护性能。型芯侧针对塑件的卡扣、安装柱、让位槽等精细结构做了独立镶件拆分，这类结构在批量生产中容易出现磨损、飞边问题，拆分镶件后不需要整体更换模仁，只需要更换对应磨损的镶件就能快速恢复生产精度，大幅降低模具维护成本。顶出系统采用顶针+顶块组合的方式，针对塑件的平面区域用圆顶针均匀排布顶出力，针对塑件边缘的装配卡扣位置用方形顶块做局部顶出，避免顶出力集中导致的塑件顶白、变形问题，因为稳压器的塑料件多为阻燃ABS或改性PC材质，这类材质虽然绝缘性能优异，

　　但顶出受力不均时很容易出现应力发白，后续在高低温工作环境下会出现开裂隐患。模具的导向系统采用标准导柱导套配合，四个角部的导柱做了不等径设计，避免上下模装夹时出现合模错位，同时在型腔型芯的贴合面做了精准的分型面贴合处理，分型面顺着塑件的外观棱线做走势设计，既避免合模溢料产生飞边，也让后续塑件的飞边清理工作量降到最低。从安装边界来看，模具整体闭合后的长宽尺寸适配200吨级以内的卧式注塑机容模空间，开模行程预留了足够的取件空间，配合机械手取件时不需要额外调整开模限位，能适配自动化注塑生产线的连续生产需求。模具的流道设计采用平衡式进胶布局，针对多腔排布的塑件结构，每个进胶点的流道长度、截面尺寸保持一致，保证不同型腔内的熔料填充压力、

　　填充速度同步，避免不同模腔出来的塑件出现尺寸偏差、收缩率不一致的问题，毕竟稳压器的塑料件很多是需要和金属铁芯、绕组、接线端子做精密装配的，尺寸偏差过大会导致整机组装时出现卡滞、装配间隙过大的问题，直接影响稳压器的成品装配效率。排气结构开设在熔料填充的末端位置，排气槽深度控制在0.02-0.03mm，既能顺畅排出型腔内的空气避免塑件出现烧焦、缺胶问题，也不会因为排气槽过深导致飞边产生。这套模具的设计充分考虑了交流稳压器塑料件的生产实际需求，从结构可靠性、维护便捷性、成型稳定性多个维度做了平衡，既满足批量生产的效率要求，也能保证塑件的成型精度满足后续整机组装的公差要求，在实际生产中可以适配阻燃ABS、改性PC等多种常用电工塑料的成型工艺参数，不需要对模具结构做大幅调整就能切换相近规格的稳压器塑料件生产，具备不错的生产适配性。
