带翻盖保护结构的智能手机外壳结构设计

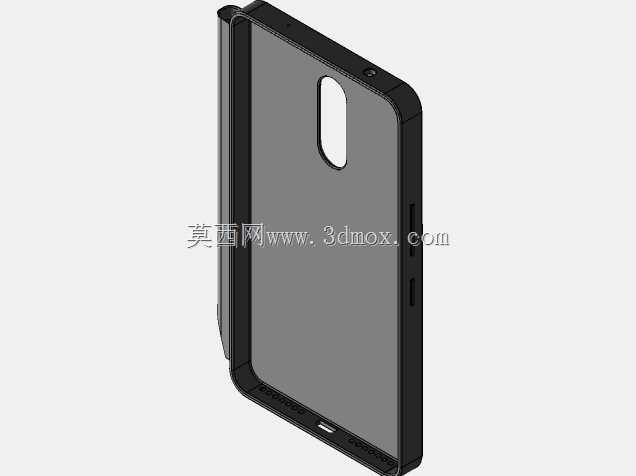

　　日常使用场景中，智能手机的跌落磕碰、边缘磨损是高频出现的损耗问题，这款带翻盖结构的手机保护壳，核心就是围绕日常手持、桌面放置、通勤携带等真实使用场景做的结构适配。从实际使用需求出发，保护壳的主体包裹结构采用了全包边设计，边框部分预留了实体按键的对应让位缺口，侧边的按键位置做了内凹的适配结构，不需要额外开孔就能保证按键的按压反馈，同时不会因为边框包裹导致按键卡滞。背面的摄像头区域做了凸起的环形让位槽，槽体的高度略高于手机摄像头模组的凸起高度，当手机背面平放在桌面时，环形凸起会先接触桌面，避免摄像头镜片直接摩擦桌面产生划痕，这个细节是很多通用保护壳容易忽略的点，实际建模时特意核对了对应机型的摄像头凸起尺寸，保证让位间隙控制在0.2mm左右，既不会因为间隙过大导致防护失效，也不会因为间隙过小挤压摄像头模组。

　　翻盖部分的结构采用了和主体壳身侧边铰接的设计，铰接位置的转轴做了隐藏式处理，不会突出壳身侧面影响握持手感，翻盖的内侧面贴合手机屏幕一侧做了微绒层的结构预留，建模时对应留出了0.15mm的粘贴层厚度，实际生产时可以粘贴软质绒面材料，避免翻盖开合过程中刮花屏幕表面。翻盖合上之后的边缘和壳身主体做了错位扣合的微小卡扣结构，不需要额外的磁吸配件就能让翻盖在日常携带时保持闭合状态，不会因为走路、背包内的晃动自行翻开，同时卡扣的扣合力度控制在单手就能轻松掀开的程度，不会出现开盖费力的问题。

　　底部的充电接口位置做了精准的开口让位，开口边缘做了R0.5的圆角过渡，避免插拔充电线时接口边缘刮伤线材的外被，同时开口的尺寸兼顾了不同规格的充电头插头，不会出现部分第三方大尺寸充电头插不到位的情况。壳身的整体壁厚控制在1.2mm，这个厚度是兼顾防护性能和整体重量的平衡点，壁厚过薄会导致跌落时的缓冲性能不足，壁厚过厚则会让整体壳身过于笨重，影响手持的握持感，同时边缘部分做了弧面过渡处理，和手掌接触的位置没有尖锐的棱角，长时间握持也不会产生硌手的不适感。

　　从设计思路上来说，这款保护壳没有做多余的装饰性结构，所有的结构设计都服务于实际使用的防护需求和操作便利性，建模过程中先基于对应手机的三维数模做了逆向的贴合面提取，保证壳身和手机的贴合间隙均匀控制在0.1mm以内，不会出现安装后松动晃荡的情况，同时在四个边角的位置做了内置的缓冲空腔结构，当手机从手中跌落边角着地时，空腔结构可以通过微小的形变吸收冲击能量，降低冲击力传递到手机本体的强度，相比实心的边角结构，缓冲性能提升的同时还能减轻整体的重量。安装边界方面，这款保护壳采用了侧边卡入的安装方式，其中一侧的边框做了微弹的结构设计，安装时只需要将手机先对准另一侧的固定边框，再按压微弹侧的边框就能完成安装，拆卸时也只需要拨开微弹侧的边角就能取下手机，不会因为过盈量过大导致安装拆卸困难，也不会因为过盈量不足导致手机容易从壳中脱落。整体结构没有复杂的异形曲面，所有的转角和连接位置都做了工艺可行性的校验，适合采用注塑工艺批量生产，分型面设置在壳身的侧面中线上，不会在外观面产生明显的合模线痕迹，后续做表面晒纹或者喷涂处理都有较好的适配性。
