民用客机机身中段半单体承力结构

　　在民用干线及支线客机的机身段设计中，半单体结构是当前窄体机、宽体机机身段应用最广泛的承力布局形式，这一结构段对应机身客舱中段的核心承载区域，上接机身顶部桁梁、下连地板承力梁，前后分别与前机身增压框、后机身对接框通过高锁螺栓完成刚性连接，是整机构建增压客舱、传递气动载荷与地面载荷的核心舱段。从实际工况来看，该结构段需要同时承担多类载荷：巡航阶段机身内外压差带来的环向拉应力，飞行过程中机翼升力传递带来的纵向弯矩，起降阶段起落架载荷传递带来的交变剪切力，还有客舱内部设备、座椅、乘客及行李带来的均布静载荷，以及遭遇湍流时的气动冲击载荷，因此结构设计的核心逻辑是在满足强度冗余的前提下尽可能降低结构重量，提升整机燃油经济性。

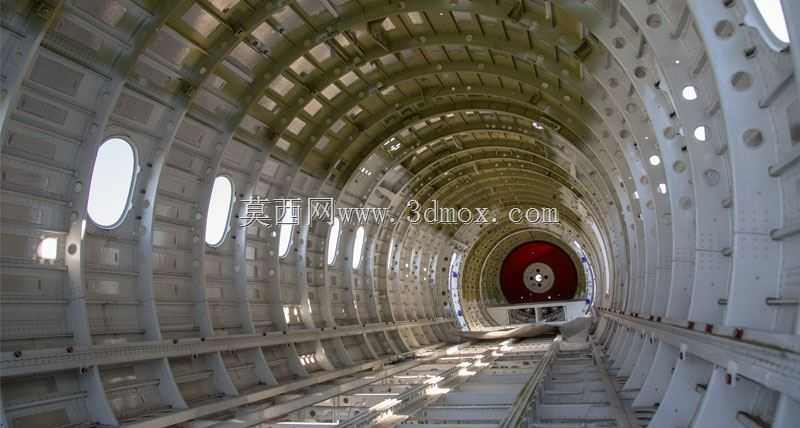

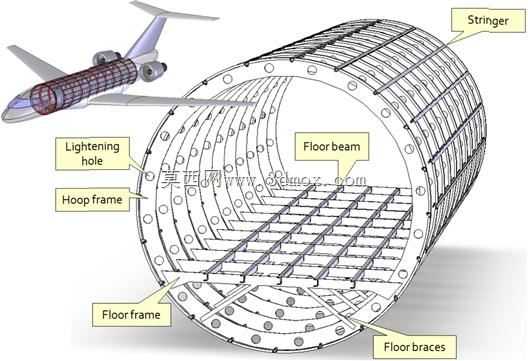

　　该半单体结构采用蒙皮-桁条-隔框的经典布局，外蒙皮采用变厚度铝合金铣切加工，对应舷窗开口位置做局部加厚补强，避免开口带来的应力集中问题，舷窗开口边缘采用整体机加的补强角片，与周边蒙皮、桁条采用铆接固定，防止增压循环下出现疲劳裂纹。沿机身纵向布置的Z型桁条按照等强度原则排布，在机身上下弯矩最大的区域加密桁条间距，提升纵向抗弯能力，桁条与蒙皮之间采用干涉铆接，保证两者协同承力，避免蒙皮在受压工况下出现失稳鼓包。沿机身环向布置的隔框分为普通框与加强框两类，普通框主要作用是维持机身截面形状，为蒙皮和桁条提供环向支撑，间距按照机身直径比例设置，保证环向刚度；加强框则布置在与机翼、尾翼、起落架连接的对应位置，采用整体锻造毛坯机加成型，框缘截面尺寸更大，能够将集中载荷扩散到整个机身截面，避免局部载荷过大导致结构破坏。

　　从安装边界来看，该结构段的前端对接面设置有一圈定位销孔，与前机身段的定位销配合完成舱段对接的初定位，对接面的贴合度公差控制在0.1mm以内，保证增压状态下的密封性能；后端对接框则预留了与后机身压力框连接的螺栓孔位，孔位精度按照H7级公差加工，避免对接时出现应力装配。机身内部两侧预留了客舱地板支撑梁的安装座，支撑梁采用工字截面挤压型材，通过角盒与隔框上的预置接头连接，地板下方的区域则预留了货舱衬板、管路、线束的安装固定点，所有固定点都采用托板螺母预置，减少总装阶段的二次加工工作量。舷窗组件的安装位置在蒙皮开口处设置有密封胶槽，安装舷窗有机玻璃时通过密封胶与压紧框完成固定，能够承受多次增压循环的压差载荷而不出现泄漏。

　　在设计过程中，这类半单体结构需要经过多轮迭代验证：首先通过理论计算确定各构件的初始截面尺寸，再通过有限元软件完成不同工况下的应力、变形、疲劳寿命仿真，针对应力集中的位置做局部补强或者形状优化，比如隔框上的减重孔边缘都做了圆角过渡，避免孔边应力集中；桁条在穿过隔框的位置采用缺口连接，保证桁条的纵向传力路径连续，同时在缺口位置设置补强加片，弥补隔框开孔带来的刚度损失。完成仿真验证后还需要通过全尺寸舱段的静力试验、疲劳试验，验证结构在极限载荷下的承载能力，以及在设计寿命周期内的疲劳性能，确保结构在数万次起降、数万次增压循环下不会出现失效问题。

　　这类半单体结构相比早期的桁架式机身结构，能够更好的利用蒙皮参与承力，结构重量更轻，同时密封性能更好，非常适合带增压客舱的民用飞机使用；相比硬壳式机身结构，又能够通过桁条与隔框的组合提升结构的抗失稳能力，避免大直径机身蒙皮过厚带来的重量浪费。在实际生产过程中，该结构段的装配采用型架定位，先将隔框在型架上定位固定，再依次安装桁条、蒙皮，通过自动钻铆设备完成大部分铆接工作，保证铆接质量的一致性，减少人为操作带来的装配误差。装配完成后还需要对整个舱段进行气密性测试，在舱内充入一定压力的气体，保压规定时间检查泄漏率，满足要求后才能进入下一阶段的总装工序。
