汽车左门外板尺寸控制工装夹具

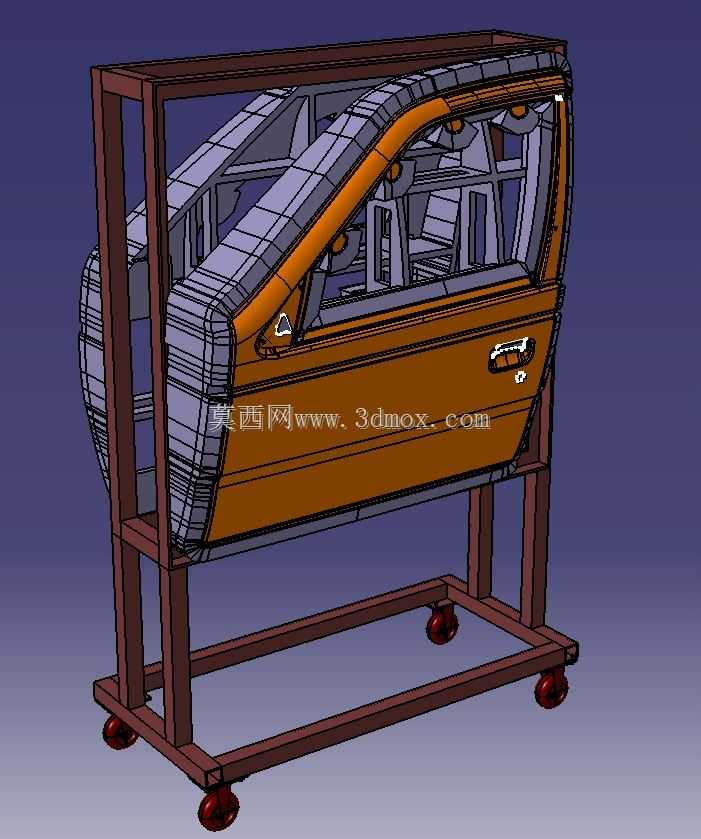

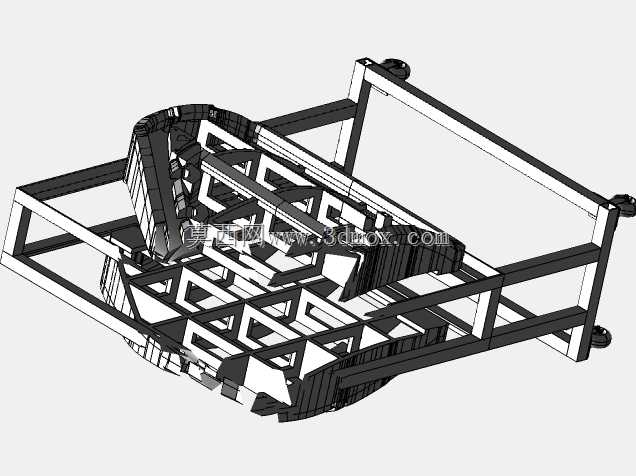

　　在汽车白车身焊装与零部件精度管控环节，车门作为开闭件核心部件，其外板的轮廓度、装配间隙、安装孔位精度直接影响整车外观匹配、风噪控制与开闭功能稳定性，这套针对左车门外板设计的控制夹具，正是服务于车门总成生产过程中的尺寸校验、工序间定位与精度保持场景。整套夹具采用框架式方管焊接主体结构，底部配置带刹车的万向脚轮，可在焊装车间、检测工位、返修区域之间灵活转运，脚轮的承载选型匹配整套夹具加车门工件的总重量，单轮额定载荷满足车间常规地面推行的耐磨与承重要求，框架底部的横向方管做了加厚处理，避免长期承重出现焊接变形，影响定位基准的精度。夹具的定位逻辑完全围绕左车门外板的RPS基准点展开，所有定位支撑块的位置对应车门设计图纸上的基准孔、

　　基准面位置，支撑型面采用与车门内板贴合的仿形设计，避免装夹过程中对外板外观面造成压痕、变形，针对车门窗框区域的弧形轮廓，夹具设置了多段随形支撑，保证窗框部位在检测、存放过程中不会因为自身重力出现轮廓下坠变形。在功能设计上，这套夹具不仅可以作为车门总成焊装后的精度检测承载台，配合三坐标测量机完成轮廓度、孔位偏差的检测，也可以作为工序间的转运存放架，替代传统的简易托架，避免车门在工序流转过程中出现磕碰、变形，框架上部的横向限位结构对应车门上沿的安装边，限制工件在转运过程中的上下窜动，侧向的快速夹钳布局避开了车门上的焊接工位、涂胶工位作业区域，不会对后续工序操作造成干涉。从安装边界来看，整套夹具的框架宽度略大于车门最大宽度，

　　长度方向覆盖车门从铰链安装端到门锁安装端的全尺寸，高度方向预留了足够的操作空间，作业人员可以在夹具四周完成车门取放、检测操作，不需要额外俯身或者探身，符合车间人机工程要求，底部脚轮的安装位置做了内缩处理，避免推行过程中脚轮碰撞车间地面的轨道、门槛凸起。设计过程中优先考虑了长期使用的精度保持性，所有定位块安装面都在框架焊接完成后做了整体二次加工，消除焊接应力带来的框架变形误差，定位块采用可拆卸式螺栓连接，后期如果出现磨损可以快速更换，不需要对整体框架做返修，框架表面做了喷塑处理，耐车间焊渣飞溅、防锈蚀，适合焊装车间的多粉尘、多焊渣作业环境。针对车门外板的外观防护，所有与工件接触的支撑块表面都粘贴了聚氨酯防护层，

　　硬度控制在邵氏60度左右，既可以保证支撑的刚性，又不会刮伤车门的电泳层或者外板漆面，夹钳的压头位置也做了同样的软质防护，避免夹紧力过大造成工件局部凹陷。在实际生产场景中，这类夹具通常会布置在焊装线的末端检测工位、车门总成返修区、外协件入厂检验区，入厂检验时，供应商配送的车门总成可以直接放置在这套夹具上，快速核对关键安装点的位置度、轮廓偏差，不需要每次都吊装到三坐标测量台上，大幅提升入厂检验的效率，焊装线末端的夹具则用于在线快速检测，操作工完成焊装作业后，将车门放置到夹具上，通过快速夹钳定位，就可以用塞尺、检具销快速核对间隙、孔位偏差，及时发现焊装过程中的尺寸偏移问题，避免不合格件流到下一道总装工序。整套夹具的结构没有采用复杂的气动、电动元件，纯机械结构的设计降低了后期维护成本，不需要接入气源、电源就可以使用，适合车间不同区域的灵活布置，框架的方管选型经过刚度校核，在额定承载下的整体变形量控制在0.1mm以内，不会因为框架自身变形影响检测结果的准确性，底部的脚轮配置了刹车装置，定位到固定工位后踩下刹车就可以保证夹具整体稳定，不会在检测过程中出现移位。
