汽车仪表板LWR总成尺寸控制工装夹具

　　这套工装主要应用在汽车白车身焊装及零部件总成检测环节，针对仪表板下部LWR总成的装夹定位、尺寸校验场景设计，是车身零部件精度管控环节的核心工艺装备。在整车制造流程里，仪表板LWR总成作为座舱前端的核心承载结构，既要匹配仪表板本体、中控组件、线束护板等内饰件的安装点位，又要和前围板、左右A柱下内板的焊装边形成精准的搭接公差，一旦总成自身的形位公差超出阈值，后续总装环节就会出现内饰件装配缝隙不均、卡扣座对位偏移、线束固定点错位等问题，直接影响整车内饰的装配质量与交付效率。

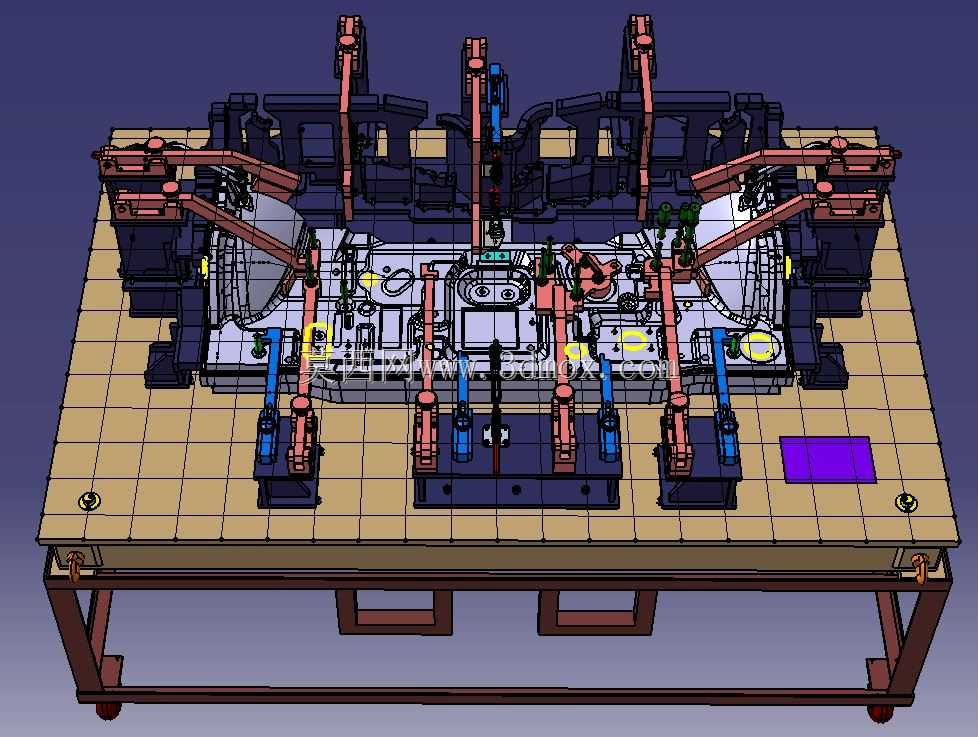

　　从功能设计来看，整套工装以带加强筋的方管焊接框架作为承载基座，基座上表面铺设带网格刻度的高密度耐磨工作台板，所有定位、夹紧单元都基于工作台板的基准坐标系排布，能保证每次装夹的基准统一。针对仪表板LWR总成的薄壁、多安装点、易变形的结构特性，夹具采用了“基准孔定位+型面支撑+多点夹紧”的组合方案：首先在总成两端的主定位孔位置设置了带衬套的圆柱定位销与菱形定位销，限制工件的X、Y、Z三个方向的平动自由度以及绕轴转动的冗余自由度，避免过定位导致的工件装夹变形；其次沿着总成的主型面轮廓，均匀布置了多组可调式支撑块，支撑块的高度可根据工件实际型面做微米级微调，抵消薄壁件自身的重力变形，保证检测状态下的工件形态和实车装配状态一致；夹紧单元全部采用卧式气动夹紧摇臂，摇臂的压头位置都包覆了聚氨酯缓冲垫，压合点全部选在工件的加强筋、翻边等刚性较强的位置，避免夹紧力过大导致工件局部凹陷变形，同时气动夹紧的方式能保证每个压点的夹紧力一致，减少人工装夹的力度差异带来的检测误差。

　　在设计思路上，这套夹具完全遵循汽车工装的“基准重合”原则，所有定位基准都直接沿用工件在车身上的装配基准，避免基准转换带来的公差累积。考虑到现场操作人员的装夹便利性，所有夹紧摇臂的开启角度都做了避让设计，打开状态下不会和工件的吊装路径产生干涉，操作人员可以借助吊装设备将工件平稳放置到支撑块上，再依次操作气阀完成夹紧，整个装夹过程不需要额外的人工对位调整。工作台板上预留的紫色标识块是检测基准块，用于校准三坐标测头或者间隙尺的测量基准，方便质检人员快速检测总成上各个安装点的位置度、型面的轮廓度、各个翻边的搭接面尺寸。

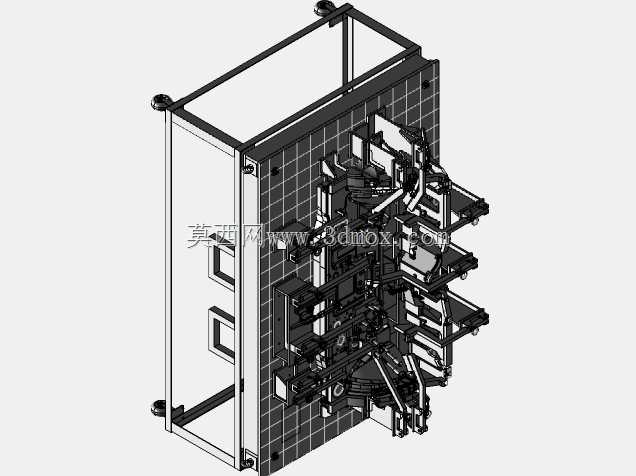

　　从安装边界来看，整套工装的底部框架采用标准槽钢焊接而成，框架高度符合人体工程学设计，操作人员站立操作时不需要过度弯腰或者抬手，框架底部设置了可调式地脚螺栓，可以在车间不平整的地面上调整工作台的水平度，保证整个工装的基准平面误差控制在工艺要求范围内。框架侧面预留了气动管路的走线槽，所有气管都内嵌在槽内，避免现场工件吊装时刮碰管路导致的气路故障。工装的整体外形尺寸适配常规的焊装车间工位布局，不需要对现有工位做大规模改造就能直接上线使用，工作台边缘设置的吊装孔方便整套工装的转场与安装定位。

　　在实际生产应用中，这套夹具既可以作为焊装工序的总成装夹工装，配合焊枪完成各个小件的焊接拼装，也可以作为检测工位的检具，快速判断生产出来的总成是否符合尺寸公差要求，相比通用装夹工装，这套专用夹具的装夹效率提升60%以上，同时能有效降低薄壁件装夹变形带来的尺寸超差问题，帮助生产线稳定管控零部件的加工精度。夹具上的所有定位销、支撑块、压头都采用快换式结构设计，当工件出现小的设计变更时，只需要更换对应的定位元件就能快速适配新的工件状态，不需要重新制作整套工装，大幅降低了生产线的工装改造成本与停线时间。
