工业厂区凝结水回收泵站管路集成装置

　　在大型工业厂区的热力系统、蒸汽输配网络中，往往存在大量距离主冷凝水回收主管网较远的用汽点位，这些点位分散在厂区边缘的辅助生产车间、仓储配套用汽区域、室外管线伴热末端，单独铺设长距离回收管线的成本高、管线沿程阻力大，零散的高温凝结水如果直接排放，不仅会造成大量软化水资源与余热的浪费，带压排放的高温水还会带来厂区安全隐患，这套集成式凝结水泵站就是针对这类分散点位的凝结水回收需求设计的集成化装置。整套装置采用撬装式框架结构设计，所有管路、阀组、动力泵体、集水主管、检测仪表都预先集成在统一的型钢焊接框架上，现场安装时只需要对接进水口、出水口、供电接口即可投入使用，不需要在现场进行复杂的管路预制与阀组拼装，

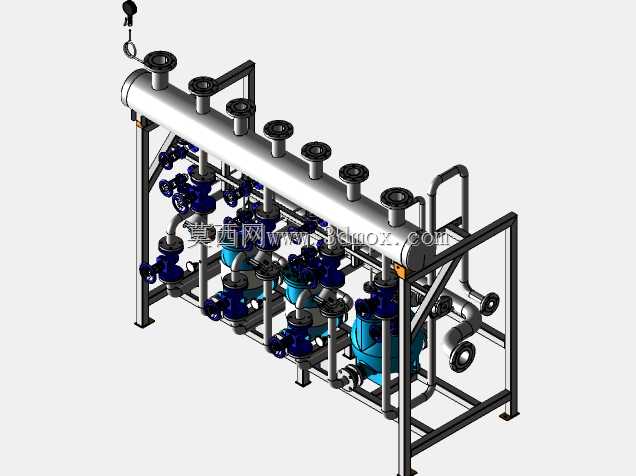

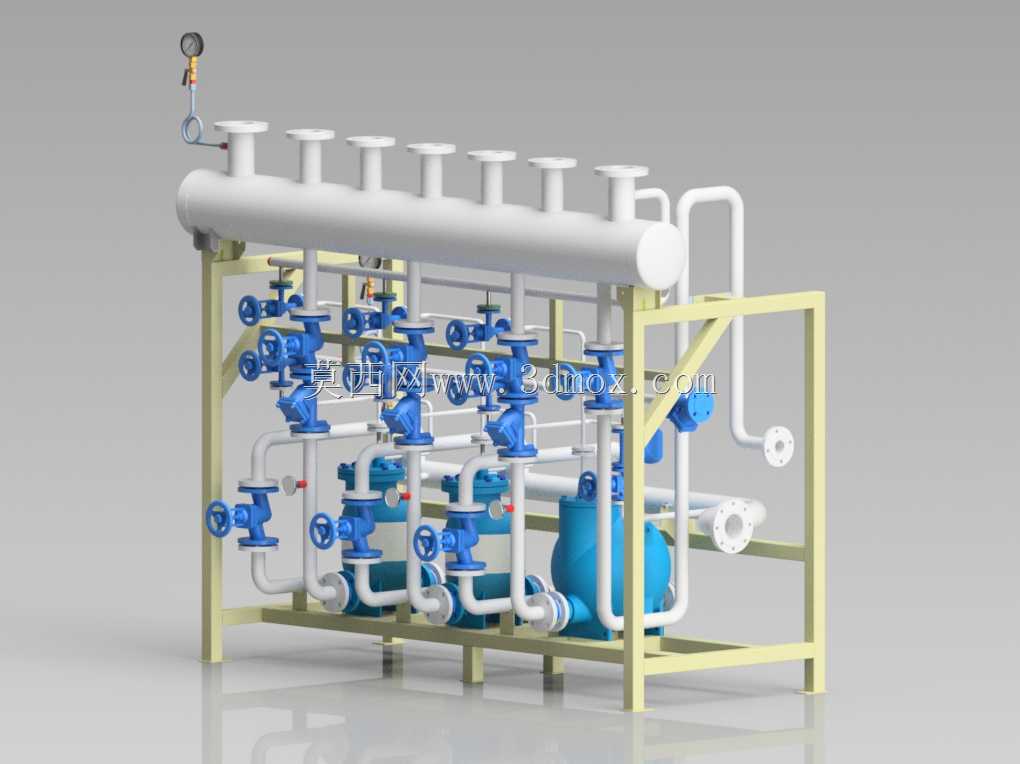

　　大幅降低偏远点位的施工难度与安装周期。从结构布局来看，装置上部设置大口径卧式集水干管，干管顶部预留多个等间距分布的进水接口，可同时对接多个分散用汽点的凝结水回水支管，每个进水支路都配置独立的截止阀与止回结构，可单独切断某一支路的来水，方便单支路检修时不影响其他点位的正常回收，避免单点位故障导致整套回收系统停运。集水干管下方通过多组并联的支路管线连接下部的离心式凝结水泵，泵组采用一用一备或者多泵并联的配置逻辑，可根据来水量自动调整运行泵的数量，来水负荷较小时单泵运行降低能耗，来水峰值时多泵同时启动保证输送能力，每个泵的进出口都配置检修球阀、压力表接口，可实时观测泵进出口的压力差，判断泵体运行状态与过滤器堵塞情况。

　　装置侧面预留的压力检测仪表可实时显示集水干管内的压力，避免管网背压过高导致用汽设备疏水不畅，影响前端用汽设备的正常换热效率。设计过程中充分考虑了管路的应力补偿与安装检修空间，所有管路转弯处都采用标准弯头过渡，减少流体流动的局部阻力，阀组的操作手柄都预留了足够的操作空间，操作人员在框架侧面即可完成所有阀门的开关操作，不需要攀爬或者探身到框架内部，日常巡检时可直接观测所有仪表的读数，快速判断设备运行状态。框架底部设置可调式支撑脚，可适应厂区不平整的安装地面，调整整套装置的水平度，避免泵体运行时因为基础不平产生额外振动与噪音。整套装置的管路布局严格遵循流体输送的阻力优化原则，大口径集水干管可起到缓冲稳压的作用，

　　避免各个支路来水的压力波动互相干扰，多支路并联的设计可保证某台泵检修时，其他泵组依然可以维持系统的基本运行，不需要完全停运整个回收系统。在安装边界上，整套撬装装置的宽度控制在常规厂区通道的运输尺寸范围内，可直接通过叉车进行厂内转运，不需要额外拆解部件，装置的侧面预留足够的检修空间，泵体与框架立柱之间的距离满足泵体拆解更换的操作需求，不需要额外拆除周边管路即可完成泵体的维护更换。装置的进出口都采用标准法兰连接，对接管线时可直接匹配同压力等级的工业管道法兰，不需要现场制作转换接头。从实际运行逻辑来看，分散点位的凝结水靠自身余压或者重力流入上部的集水干管，在干管内完成汽水分离与压力缓冲后，通过下部的泵组加压，将凝结水输送回厂区主凝结水回收管网或者锅炉给水处理系统，最大程度回收凝结水的水资源与余热，降低厂区的软化水制备成本与锅炉加热能耗，同时避免零散凝结水无序排放带来的厂区积水、烫伤等安全隐患。整套集成装置相比现场零散拼装的回收系统，管路布局更规整，阀组配置更统一，后期维护的备件通用性更强，适合在厂区各类分散用汽区域的凝结水回收场景中使用，设计时充分考虑了工业现场的复杂工况，所有过流部件都适配高温凝结水的介质特性，密封件都采用耐温耐水蚀的材质，可长期在带压高温的工况下稳定运行，减少日常维护的频次与成本。
