撬装式水对水换热热泵机组结构设计

　　这套撬装集成的水对水换热热泵设备，主要面向民用集中供暖、工业工艺余温回收、商用建筑冷暖联供场景搭建，核心是实现低品位热水向高品位可用热水的热能梯级传递，解决常规供热系统中余热直排浪费、热源品位不足无法直接利用的痛点。在工业场景里，这类设备常对接生产环节的循环冷却水、工艺排水余热，把原本要通过冷却塔散掉的30-40℃低品位热水热量提取出来，升温到55-65℃供给车间采暖、工艺预热用水；在民用场景则可对接地源侧循环水、污水源余热水，为住宅、商业体提供采暖与生活热水供应，相比直接电制热或锅炉供热，能效比能达到4以上，大幅降低运行能耗。

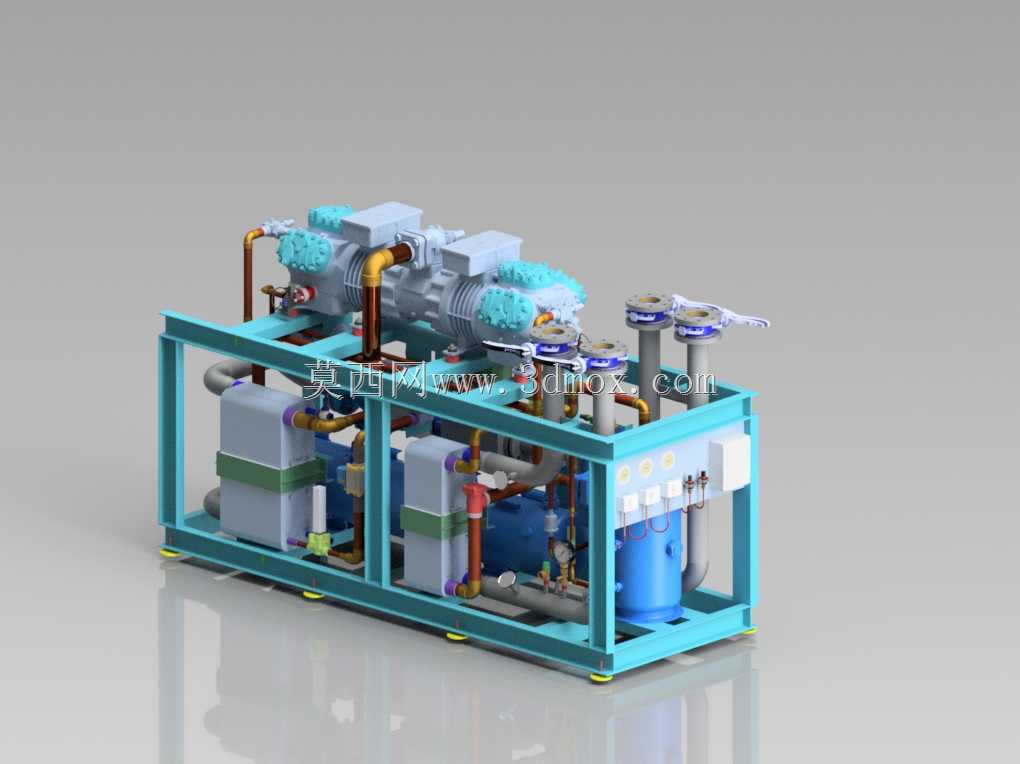

　　从结构设计逻辑来看，整套设备采用一体化撬装框架布局，底部用型钢焊接成整体承载底座，所有核心部件全部集成在底座框架范围内，出厂前完成管路连接、阀门装配、部件固定，现场只需要对接进出水主管道与供电接口即可投用，省去现场散件组装的管路配焊、部件找正工序，大幅缩短现场安装周期，也避免现场安装的管路应力偏差、密封不到位等问题。框架主体采用矩形型钢焊接成型，底部设置可调式减震垫脚，既可以抵消设备运行时压缩机、水泵产生的振动传递，也能适配安装地面的不平整度，找正调节范围在10-20mm之间，满足常规机房的安装地面公差要求。

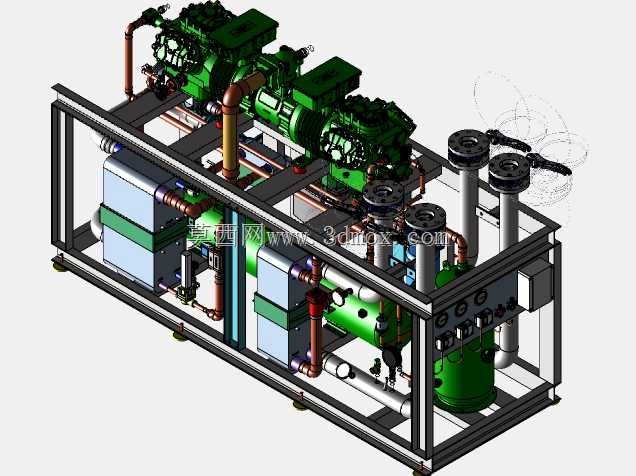

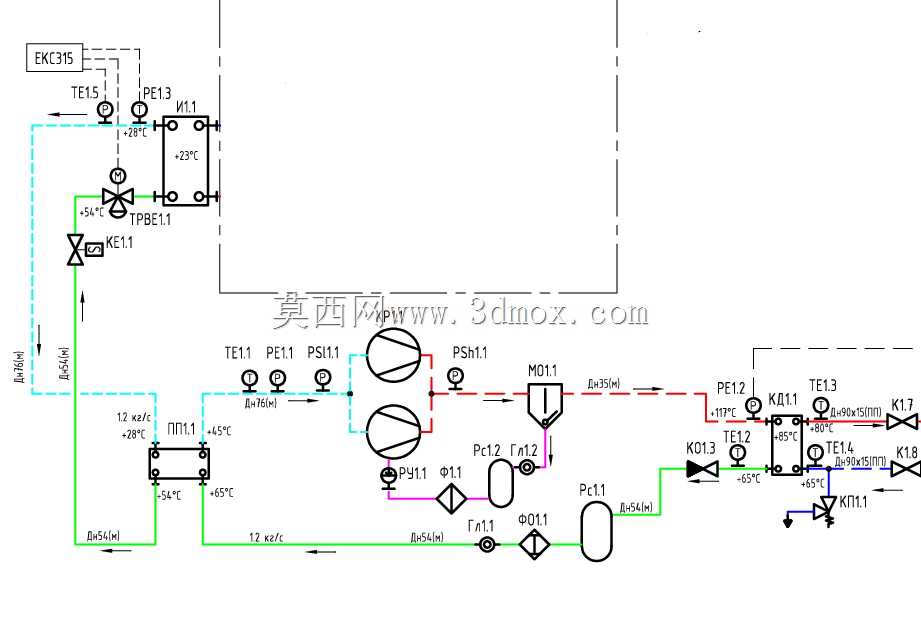

　　核心功能部件的排布遵循流体走向与运维便利性原则，框架上层布置多台并联的涡旋式压缩机，作为热能提升的核心动力部件，压缩机进出口均设置软连接与减震管卡，避免运行振动沿铜管传递到其他部件引发管路疲劳开裂；压缩机侧配套的气液分离器、油分离器、过滤器均就近布置，缩短制冷剂管路长度，减少管路沿程阻力损失。换热单元分为两侧，低温热源侧与高温用户侧的板式换热器分层布置在框架中部，板换进出口均配置温度传感器与压力检测接口，方便运行时实时监测换热温差与压损，判断板换是否存在结垢堵塞问题。管路系统全部采用无缝钢管与紫铜管搭配，制冷剂回路用紫铜管焊接并做保冷处理，水侧回路用无缝钢管做防锈处理后外包保温层，所有管路转弯处采用大半径弯头，减少水阻与制冷剂流动阻力；管路上配置的截止阀、止回阀、安全阀、排污阀全部预留操作空间，站在设备两侧即可完成所有阀门的开关操作与检修拆卸，不需要额外预留顶部或背部的超大操作空间。

　　设备顶部布置的是水侧的进出水总管与自动排气阀，所有外接管路接口全部集中在设备端部，统一做法兰连接接口，接口公称压力匹配1.6MPa的水系统工作压力，方便现场管道对接；电气控制箱集成在框架侧部，所有内部设备的动力线、信号线全部沿框架内侧的走线槽排布，走线与管路完全分离，避免管路凝露滴水引发电气安全隐患。从安装边界来看，整套设备的长宽尺寸控制在常规机房的通道通行范围内，设备两侧预留600mm的检修空间即可满足日常运维需求，不需要额外预留吊装拆卸的超大空间，整体高度控制在2米以内，适配常规2.8米层高的设备机房安装要求，不会出现顶部空间不足无法吊装的问题。

　　在细节设计上，水系统的最低位置设置了排污口，设备长期停机或检修时可以完全排空系统内的存水，避免冬季低温环境下存水冻裂管路；压缩机与水泵的固定位置均设置了加强筋板，避免长期运行震动引发框架局部变形；管路的固定管卡全部采用带橡胶衬垫的管卡，既可以固定管路位置，也能吸收管路热胀冷缩产生的位移应力，避免焊口位置长期受应力拉扯出现泄漏。整套结构的建模过程中，所有部件的配合间隙都按照实际装配公差预留，管路之间、管路与框架之间的净距离不小于20mm，避免运行时管路晃动产生碰撞摩擦，也给后期外包保温层预留了足够的施工空间，不会出现保温层挤压破损导致的冷量损失、凝露滴水问题。
