卧式无垂直圆顶锅炉给水除氧储水罐

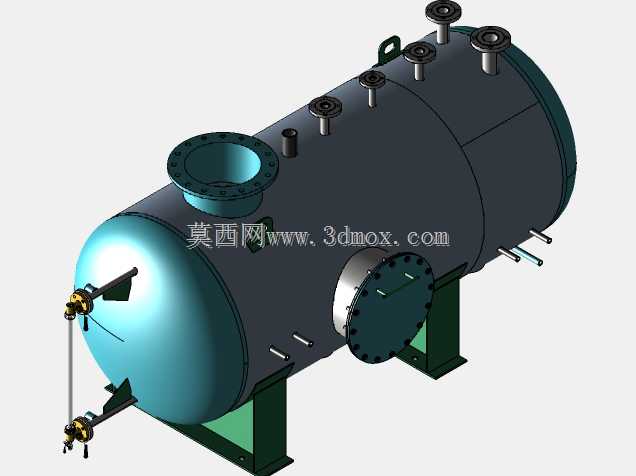

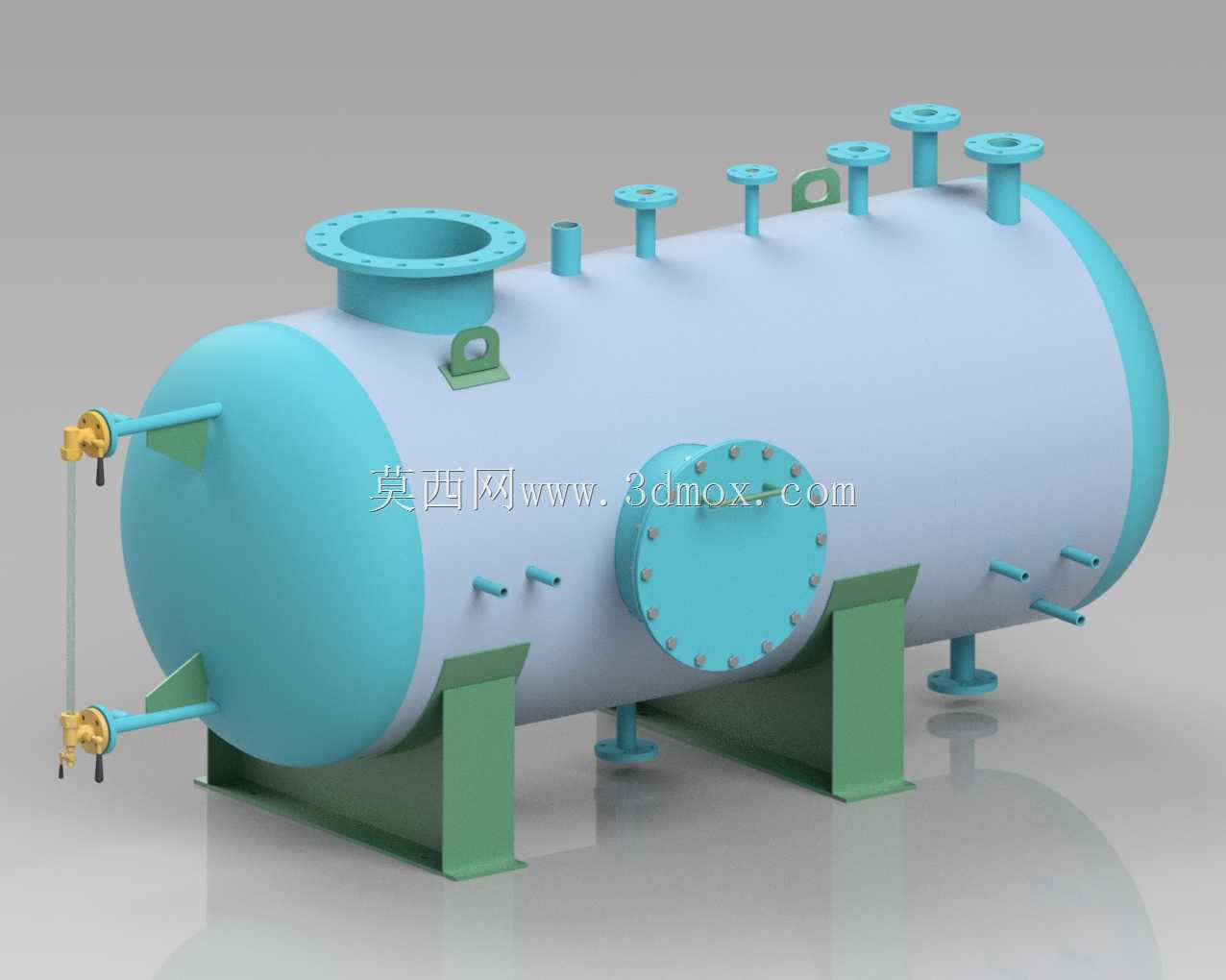

　　在工业锅炉配套的热力系统中，给水除氧环节是保障整套机组长期稳定运行的核心前置工序，这款卧式无垂直圆顶结构的除氧储水设备，正是针对中小型热电联产、工业蒸汽锅炉房的给水处理需求设计的一体化承压罐体，同时承担热除氧反应与除氧水临时存储的双重功能。从现场安装的边界条件来看，设备采用卧式鞍座支撑结构，两个主鞍座分别布置在筒体靠近两端封头的位置，其中一端为固定鞍座、另一端预留热膨胀滑动间隙，避免设备升温运行时因热胀冷缩产生附加结构应力；鞍座底部预留地脚螺栓安装孔，可直接与混凝土基础或钢制支架连接，安装时需保证筒体水平度偏差不超过千分之一，防止内部液位分布不均影响除氧效果。筒体顶部根据工艺接管需求布置了多组不同通径的法兰接口，

　　最大口径的法兰为低压蒸汽入口旁的人孔结构？不对，最大口径法兰位于筒体顶部偏左位置，是检修人孔？不，不对，顶部最大的法兰是除氧头的连接接口？哦不，这款是无垂直圆顶除氧段的结构，也就是说除氧的喷淋、传质组件直接内置在罐体上部空间，不需要额外外接高耸的除氧头段，这就大幅降低了设备整体安装高度，对于锅炉房层高有限的改造项目尤其适配，不需要额外加高厂房或者做顶部吊装预留。顶部其余小口径法兰分别对应二次蒸汽排出口、液位计接口、安全阀接口、压力检测接口、补水入口，接口的法兰压力等级统一匹配罐体设计压力，所有接管的伸出长度都预留了保温层安装空间，避免后续做外保温时覆盖法兰密封面影响检修。筒体左侧封头位置布置了两组带阀门的液位控制接口，

　　配套浮球式液位变送装置，可实时监测罐内液位高度，联动前端补水泵的启停，保证罐内水位维持在正常运行区间，既不会因水位过高淹没除氧空间影响除氧效率，也不会因水位过低导致给水泵汽蚀。筒体右侧封头设置了快开式人孔结构，人孔采用螺栓压紧的密封结构，垫片选用耐温耐蒸汽的金属缠绕垫片，方便运维人员定期进入罐体内部检查喷淋组件、清理沉积杂质，人孔的安装高度距离操作平台约1.2米，不需要额外攀爬即可完成螺栓拆装操作。罐体底部布置了三组排污接口，分别对应筒体两端及中部的排污区域，运行时可定期开启排污阀排出沉积在罐底的水垢、金属腐蚀产物，保证出水水质；底部还设置了蒸汽喷射器的连接接口，低压蒸汽从这些接口进入罐体下部的水空间，通过喷射器的小孔均匀鼓泡，一方面将给水加热到对应压力下的饱和温度，让水中溶解的氧气、二氧化碳等不凝性气体析出，另一方面通过蒸汽的搅动强化传质效果，让析出的气体顺利上升到罐体顶部的气相空间从排气口排出。从结构设计的思路来看，这款罐体取消了传统除氧器顶部垂直设置的圆顶除氧段，将淋水盘、填料层等除氧内件直接布置在筒体上部的气相空间，既缩短了设备整体高度，也减少了一处罐体与除氧头连接的密封焊缝，降低了长期运行过程中法兰泄漏的风险；筒体与两端封头采用等厚钢板卷制焊接，所有焊缝都做了无损检测，满足压力容器的设计制造规范，鞍座与筒体的连接位置做了加强垫板，避免局部应力集中导致筒体变形。在实际应用场景中，这款设备通常布置在锅炉给水泵的前端，

　　经软化处理的常温补水从顶部补水口进入，经内置的淋水装置均匀分散成水膜向下流动，与底部上升的蒸汽逆流接触完成初步除氧，落入下部水空间的水继续被蒸汽鼓泡加热完成深度除氧，析出的气体从顶部排气口排出，除氧合格的水存储在罐内，通过底部的出水接口连续供给锅炉给水泵，整套过程不需要额外的外置除氧塔，安装布置更加灵活，既可以用于新建锅炉房的配套，也适合老旧锅炉房除氧设备的升级替换，尤其是对安装空间有严格限制的现场，这种一体化卧式结构的优势更加明显。设备外部预留了保温钉焊接位置，现场安装完成后可直接敷设岩棉保温层外加彩钢板防护，减少运行过程中的热损失，保证罐内水温稳定在饱和温度区间，避免因温降导致氧气重新溶解到水中。所有外接管道的接口位置都做了方位标记，安装时可直接对应工艺管道的走向，不需要现场重新开孔调整，减少现场施工的工作量。
