打印机激光切割机排气系统配套外壳配件

　　这套排气配套配件主要面向桌面级制造设备的废气排出场景，覆盖FDM3D打印机、小型CO2激光切割机这类会在作业过程中产生挥发性微尘、异味烟气的桌面加工设备，这类设备原厂大多仅预留风机安装位，没有配套的管路转接、分流、防回流结构，用户自行接驳排风管道时经常遇到接口不匹配、管路弯折风阻大、停机后室外异味倒灌的问题，这套配件就是针对这类实际使用痛点做的适配设计。

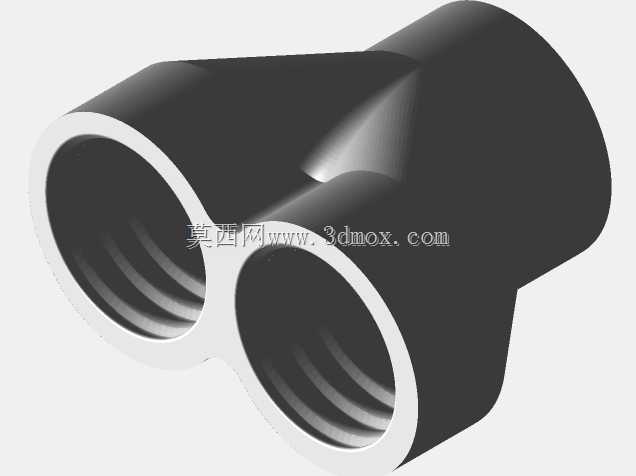

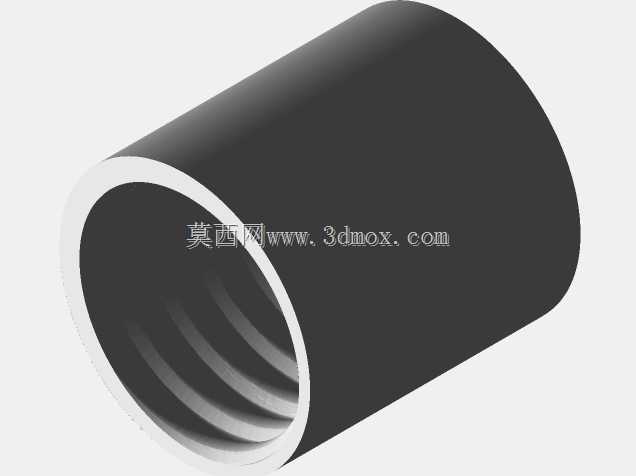

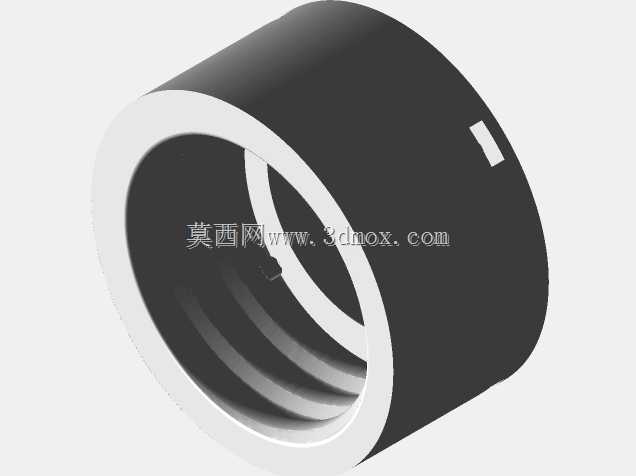

　　从结构设计来看，整套配件包含多种不同接口规格的转接件、分流接头、单向止挡结构，其中导管类配件适配2.5英寸带金属加强筋的PVC波纹软管，接口采用左手螺纹设计，和市面常见的桌面设备排风外螺纹接口匹配，安装时无需额外做密封转接，拧入后即可保证管路连接的密封性，避免接口漏风导致排风效率下降。分流类接头包含双出口、三出口不同规格，可实现单台风机同时对接多个产尘工位的排风需求，比如同时接驳打印机喷头区域、激光切割机加工腔室两个排风点，不用额外加装多套排风系统，减少桌面设备周边的管路冗余。

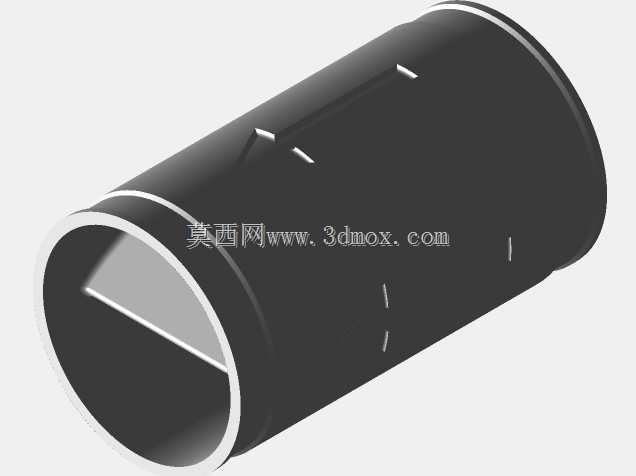

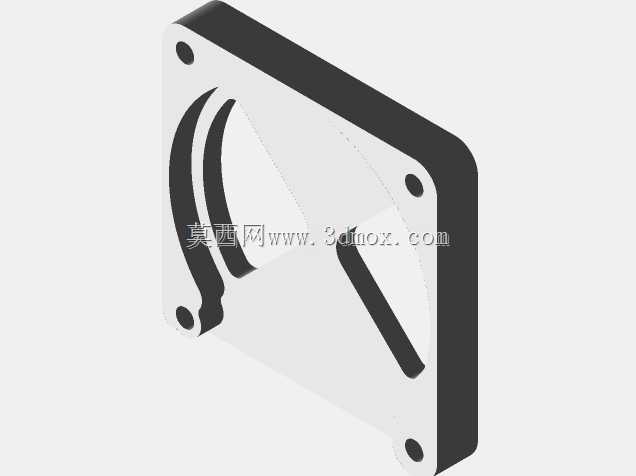

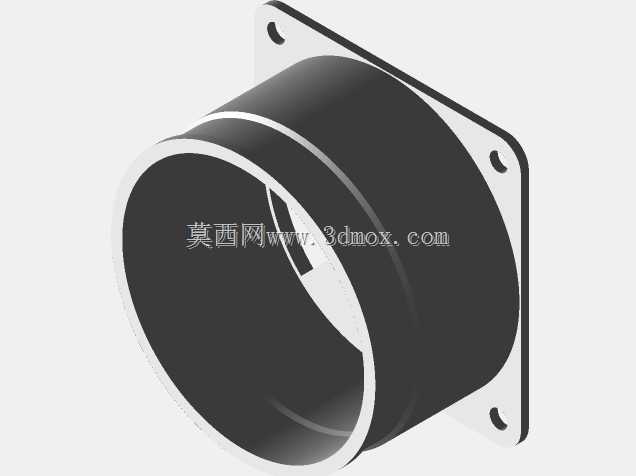

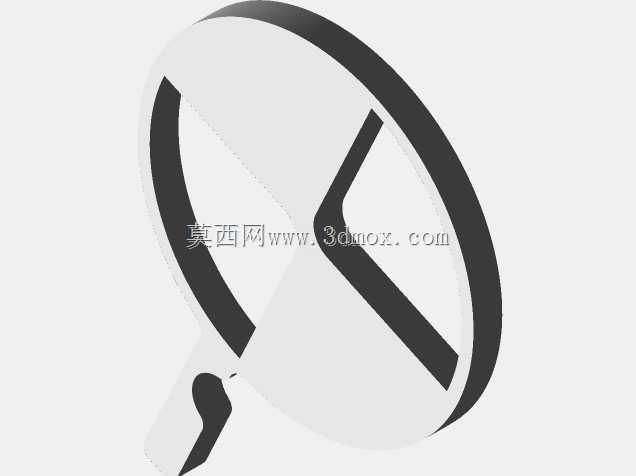

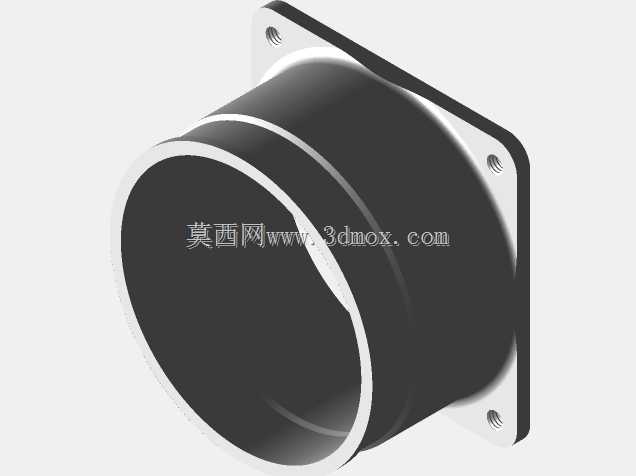

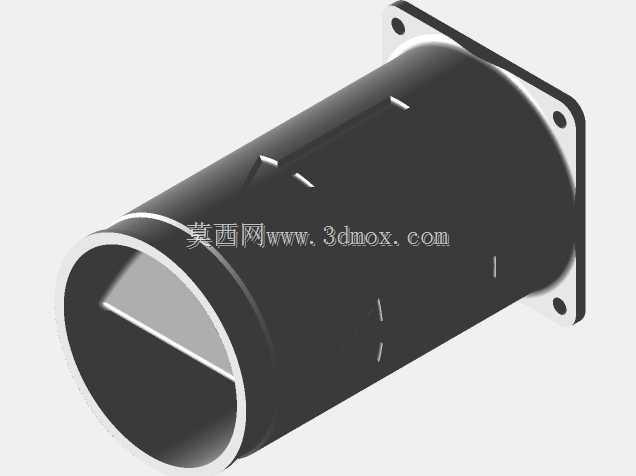

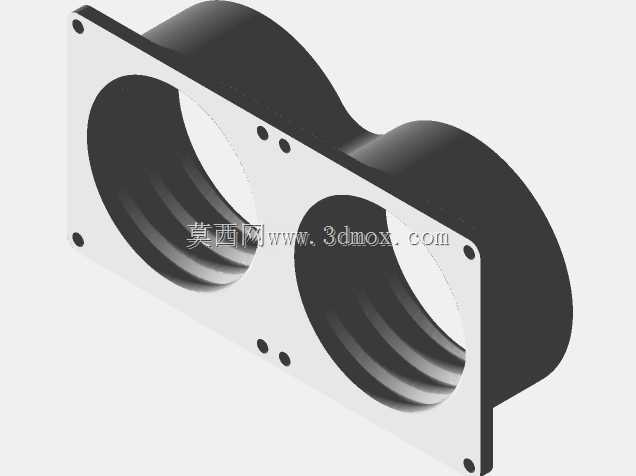

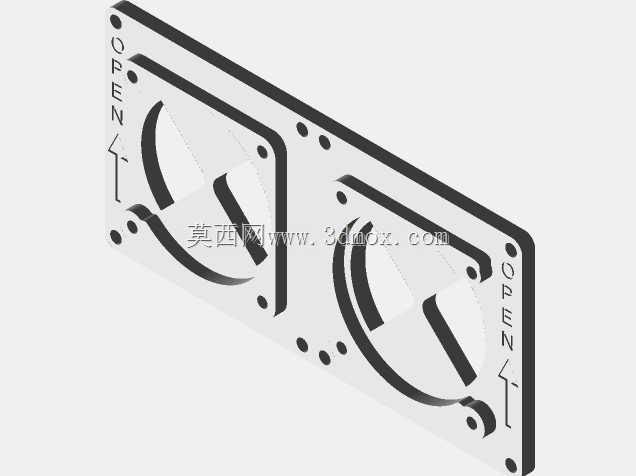

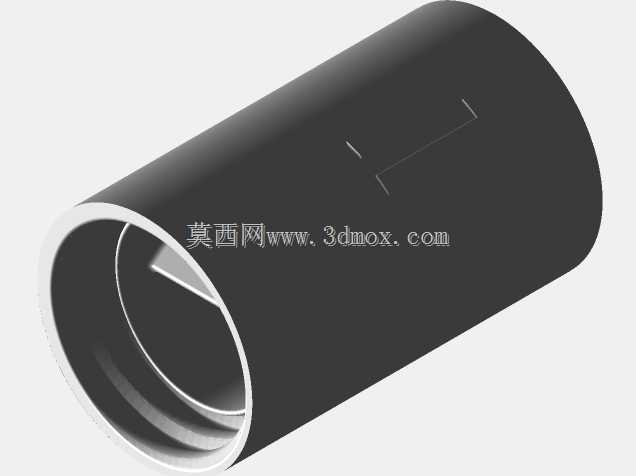

　　安装边界方面，针对风机适配的配件做了专门的尺寸匹配，可直接卡接在80mm、60mm两种常规规格的轴流风机出风口，不需要额外打孔或者做转接法兰，配件的安装耳位预留了标准M3螺丝孔位，和常规风机的安装孔位完全对齐，固定时直接用设备自带的风机螺丝即可完成锁紧，不会出现孔位错位需要重新扩孔的问题。其中的单向止回结构没有采用复杂的铰链翻板设计，而是在桶型结构内部集成一体式挡边，气流正向排出时挡边在风压作用下贴附在筒壁内侧，不会额外增加排风风阻，当风机停机管路内出现反向气流时，挡边在气流推动下盖住通流截面，阻断回流路径，避免管路内残留的异味、室外的冷空气倒灌进设备加工腔室，这种一体式结构没有额外的活动铰接零件，长期使用不会出现铰接点积尘卡滞、翻板脱落的问题，可靠性远高于外购的通用塑料止回阀。

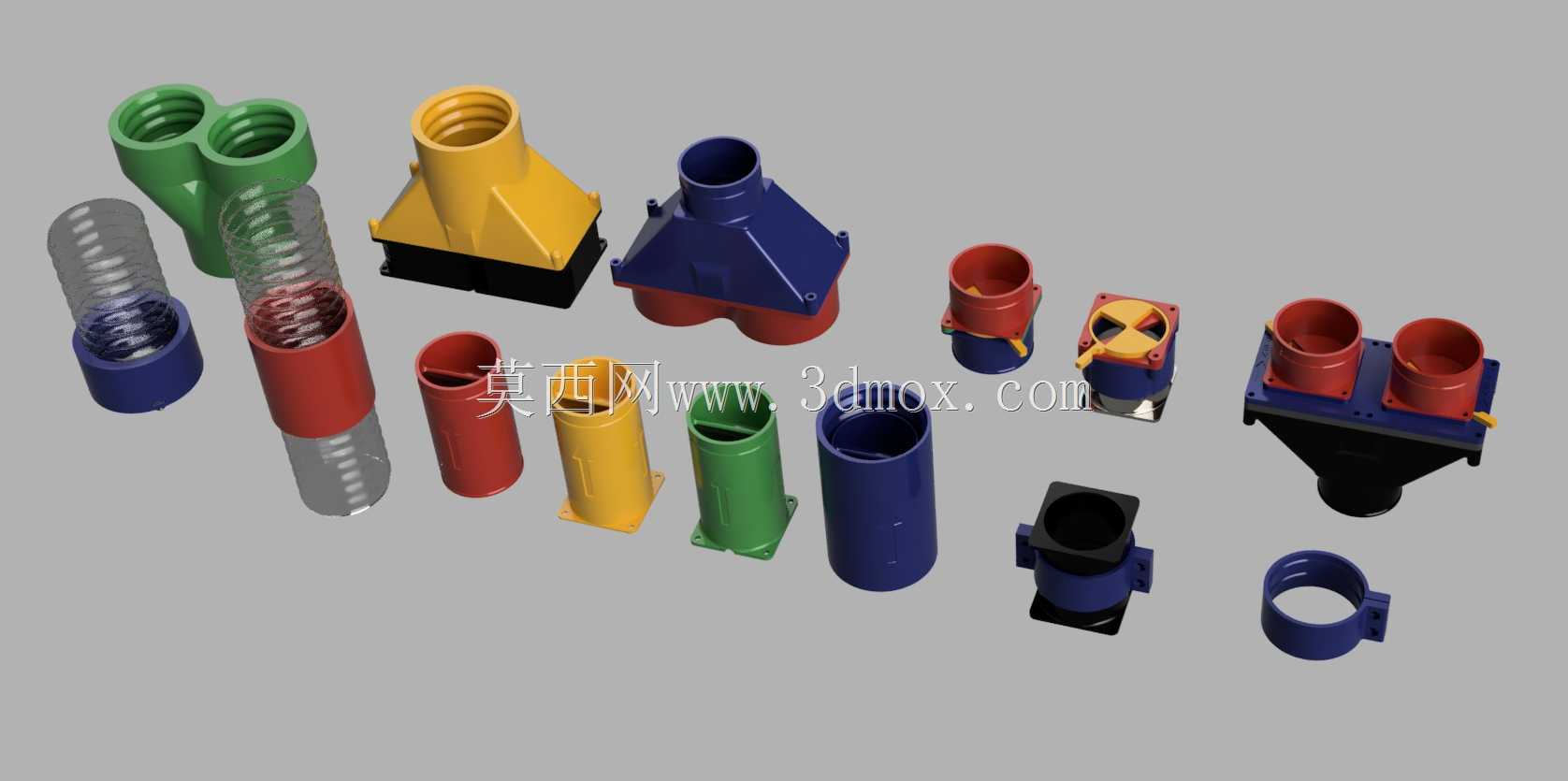

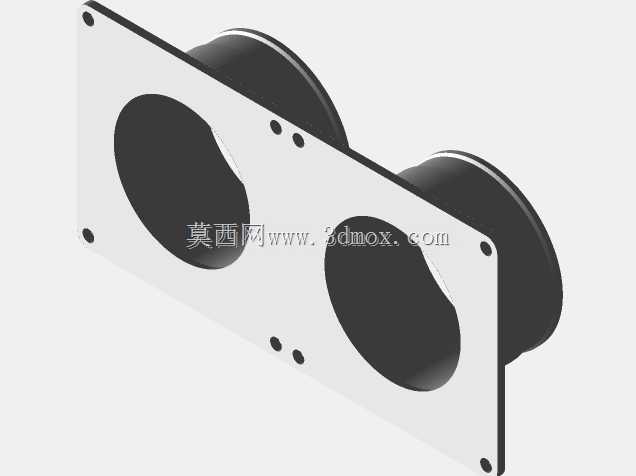

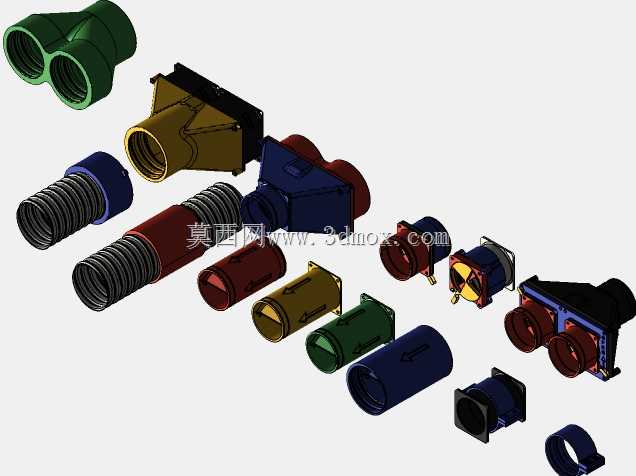

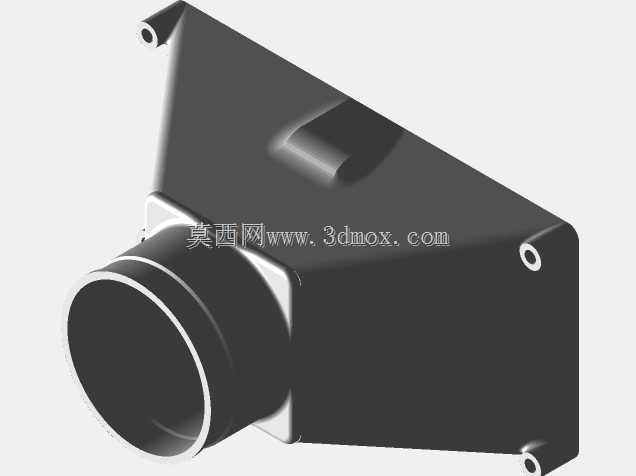

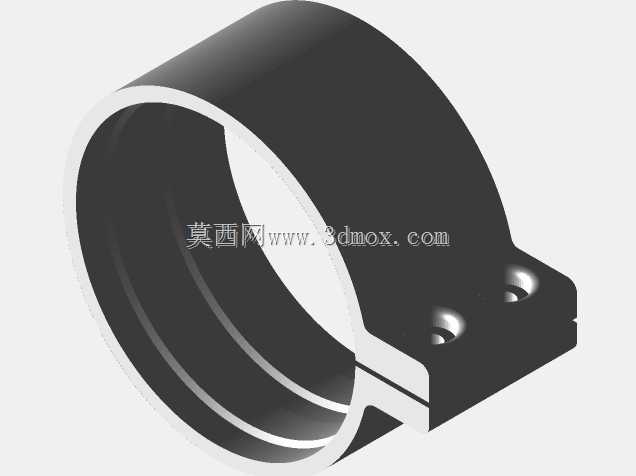

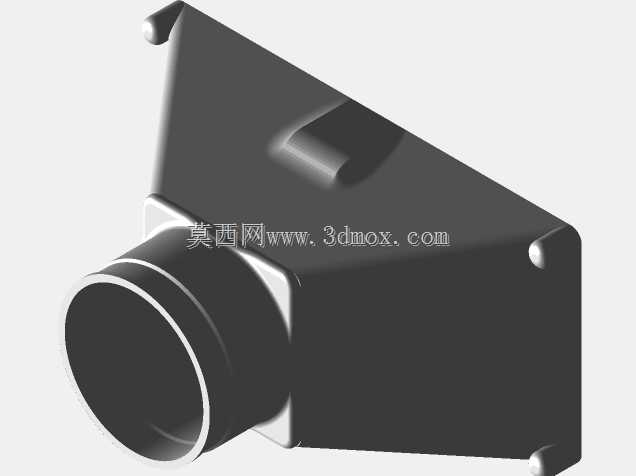

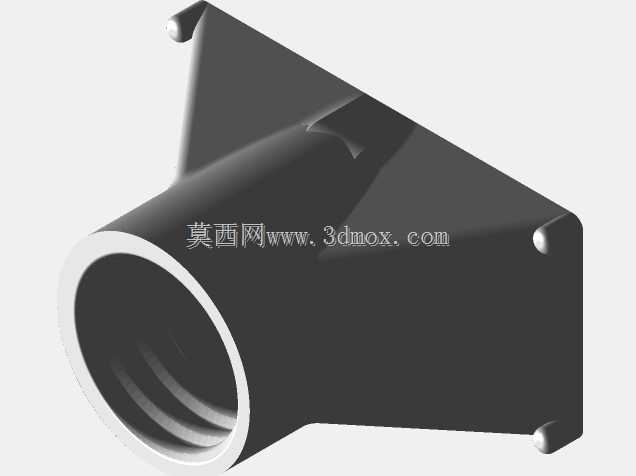

　　不同颜色的外壳配件对应不同的通流规格和安装位置，绿色大口径双通接头用于主排风管路的对接，黄色斜向三通用于管路转角位置的分流，深蓝色的变径接头用于不同管径软管的转接，红色短款接头用于设备侧的排风出口直连，所有配件的通流内壁都做了顺滑过渡处理，没有直角凸台或者注塑毛边，能最大程度降低管路内部的风阻损失，保证风机的排风效率不会因为管路接驳出现明显下降。部分带安装座的配件预留了20mm间距的标准安装孔，可直接固定在设备框架的铝型材槽位上，不需要额外做安装支架，适配桌面设备常用的2020、3030铝型材框架安装需求。

　　整套配件的结构都做了壁厚均匀化设计，最小壁厚控制在2.5mm，既保证了安装时的结构强度，不会因为拧螺丝、插拔软管出现开裂变形，也不会因为壁厚过大导致打印制作时出现缩痕、翘曲问题，不管是采用FDM工艺自行打印制作，还是采用注塑工艺小批量生产，都能保证成型后的尺寸精度，接口的配合公差控制在0.2mm以内，和标准PVC软管连接时不需要额外缠生料带或者打密封胶，靠软管本身的弹性即可实现密封。针对管路连接的插拔位置，所有接头的插接端都做了15度的导入倒角，安装时不用刻意对准，稍微用力即可将软管推入接头位置，接头外侧预留了环形凸筋，软管套入后凸筋会卡入软管的波纹凹槽内，即使管路内出现一定的风压波动，也不会出现软管脱落的问题。
