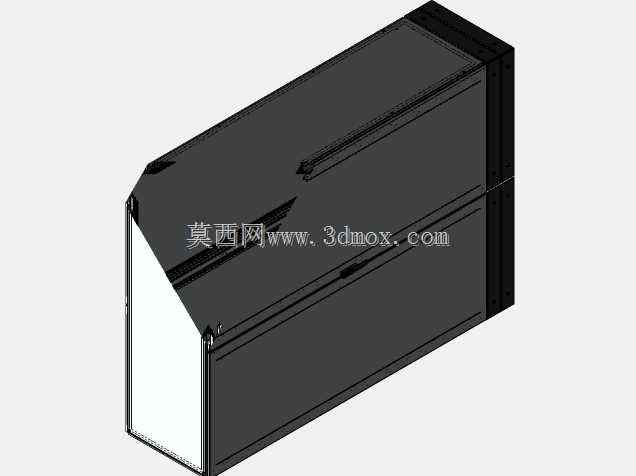

CA6140机床配套空柜体电气柜结构

　　这款电气柜是为CA6140普通车床配套设计的空柜体结构，主要用于机床电气控制系统的元件承载与布线防护，在机床整体布局中通常安装在床身侧方的预留安装位，和机床主操作面板、进给驱动单元、主轴电机接线端形成完整的电气布线回路。从实际应用场景来看，普通车床的加工车间往往存在切削液飞溅、金属切屑散落、车间浮尘较多的工况，这款柜体的结构设计首先考虑了防护性能，柜体边缘采用折边咬合工艺，柜门和柜体的贴合面预留了密封胶条安装槽，安装密封件后可达到IP54的防护等级，能够阻挡切削液喷溅和直径1mm以上的金属切屑进入柜体内部，避免内部电气元件出现短路、接触不良等故障。

　　在功能特性上，这款空柜体预留了标准化的元件安装空间，内部可根据电气原理图排布断路器、交流接触器、热继电器、接线端子排、变频器等常规车床电控元件，柜体背部设计了可调节的安装梁，安装梁上预制了间距25mm的标准安装孔位，适配DIN导轨的安装尺寸，无需二次打孔即可快速固定导轨与元件，大幅缩短现场装配的布线工时。柜体下部预留了格兰头安装区域，可根据进出线的线缆数量、线径规格开孔安装防水电缆接头，强电进线、电机出线、控制线出线可分区排布，避免强电信号对弱电控制信号产生电磁干扰。柜门内侧预留了走线槽安装位，可将柜门面板上的按钮、指示灯、转换开关的线缆规整收纳在走线槽内，柜门开合时不会出现线缆拉扯、磨损的问题。

　　从设计思路来看，这款柜体没有做多余的异形结构，整体采用冷轧钢板折弯成型，在保证结构强度的前提下尽可能压缩柜体的整体占用空间，适配CA6140车床侧方的安装边界，不会超出机床原有外轮廓，避免机床移位、操作时出现磕碰。柜体的安装脚采用外翻式折边设计，折边上预制了4个M12的安装固定孔，和床身侧方的预埋安装螺栓位置完全对应，安装时可直接对位锁紧，不需要现场配焊安装支架。柜体的柜门采用单侧铰链安装，铰链选用可拆卸式结构，后期维护时如果需要拆卸柜门排查线路，不需要拧动大量固定螺丝，直接拔出铰链销即可完成柜门拆卸，提升后期运维的效率。柜门和柜体之间设计了接地螺柱，柜门安装完成后可通过黄绿接地线和柜体主接地点连通，避免柜门带电引发安全隐患。

　　在尺寸与安装边界方面，这款柜体的整体宽度控制在450mm，深度300mm，高度600mm，刚好匹配CA6140车床床身侧方的预留安装空间，柜体安装完成后，柜门开合角度可达到120度，完全打开后不会和床身的手轮、溜板箱产生运动干涉，操作人员在更换电气元件、排查线路故障时，有充足的操作空间。柜体顶部设计了倾斜的防雨檐结构，即使车间顶部有冷凝水滴落，也会顺着倾斜檐面流到柜体外侧，不会顺着柜门缝隙渗入柜体内部。柜体内部的安装空间净深达到250mm，足够容纳厚度150mm以内的变频器、伺服驱动器等元件，元件安装完成后，柜门关闭时不会和元件产生挤压，预留的50mm间隙可作为布线和散热空间，保证柜内空气可自然流通，带走元件工作时产生的热量，避免柜内温度过高影响电气元件的使用寿命。

　　实际装配过程中，这款空柜体可根据具体的电气配置灵活调整内部安装梁的位置，如果需要加装更大尺寸的断路器或者隔离变压器，可松开安装梁的固定螺丝，上下调整安装梁的高度，适配不同尺寸元件的安装需求，不需要对柜体进行切割、焊接等二次加工，适配性较强。柜体的表面采用静电喷塑处理，喷塑层厚度控制在60-80μm，耐油污、耐摩擦，车间日常清理时可直接用沾有切削液的抹布擦拭表面，不会出现掉漆、锈蚀的问题，可适应机加工车间的复杂使用环境。
