24单元标准服务器机柜机架结构设计

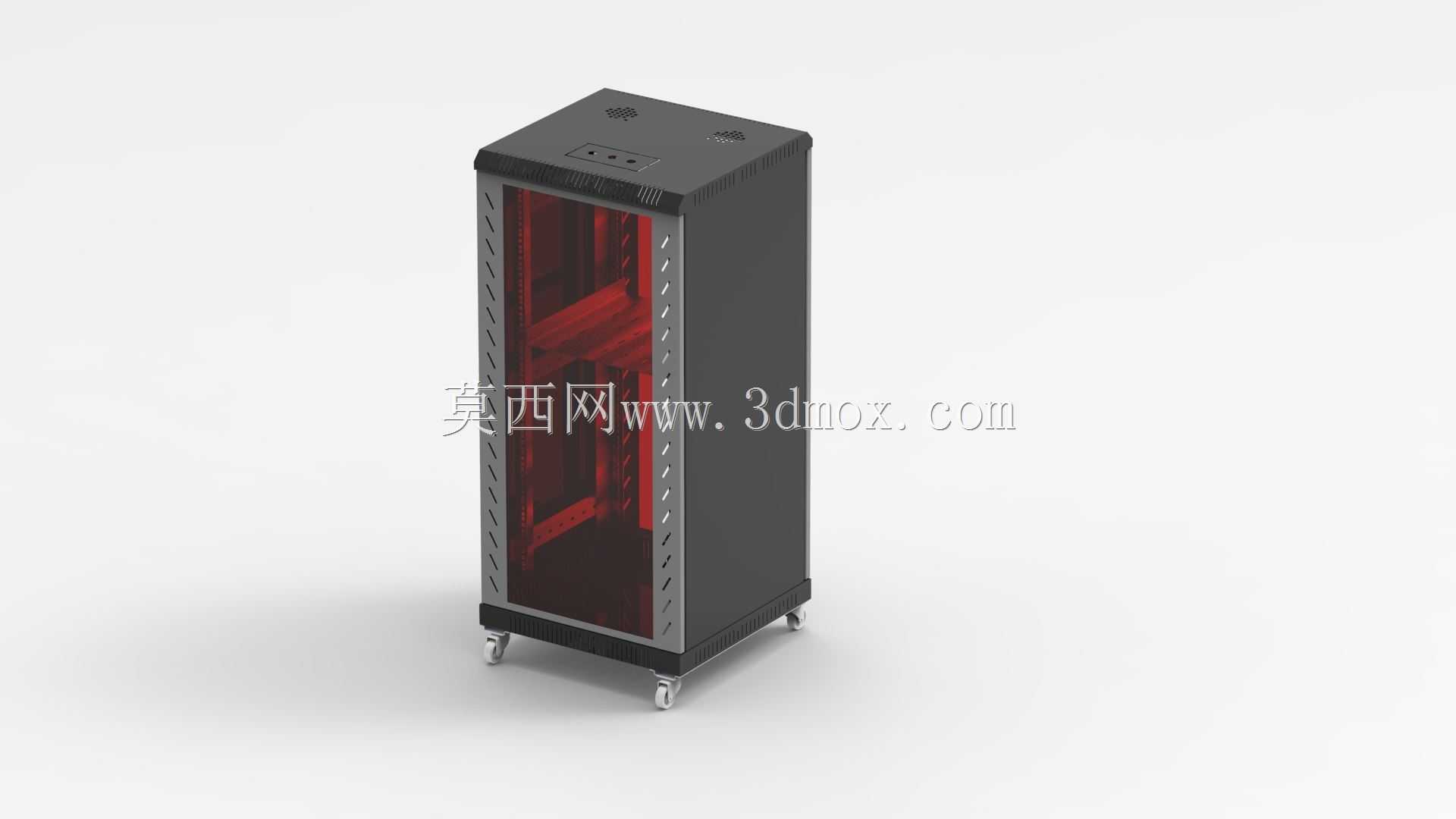

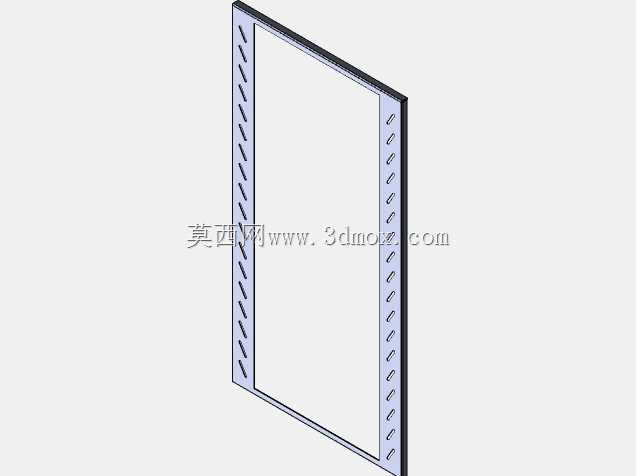

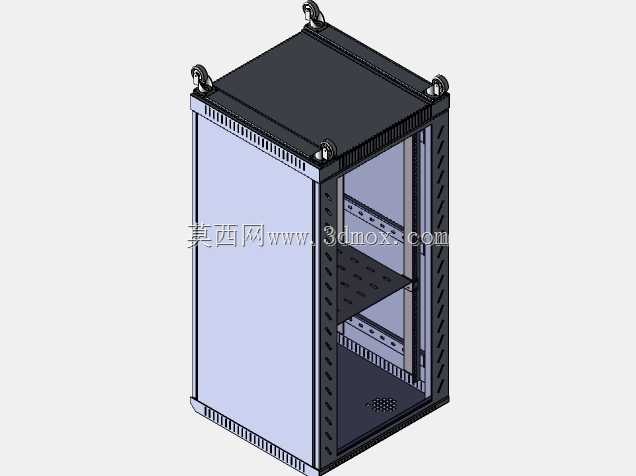

　　这款24单元机架的设计，最初是针对中小型机房本地算力节点部署、车间工控设备集中安置、实验室测试设备规整收纳这类场景做的结构方案，日常做项目的时候经常遇到零散设备摆放杂乱、走线混乱、运维操作空间不足的问题，所以在结构规划阶段就把实际运维的操作习惯放在了首位。整体框架采用折弯金属板拼接成型，所有承重连接位都做了翻边加强处理，避免长期承重后出现框架形变，底部配置的万向脚轮带刹车锁止结构，既可以满足机房布局调整时的推移需求，锁止后也能保证设备运行时的机架稳定性，不会因为外接设备插拔出现机架移位。正面的可视门板采用钢化玻璃嵌装结构，不用开启门板就能直接观察内部设备的运行指示灯状态，日常巡检的时候不用逐台开柜检查，能减少不少运维工作量，

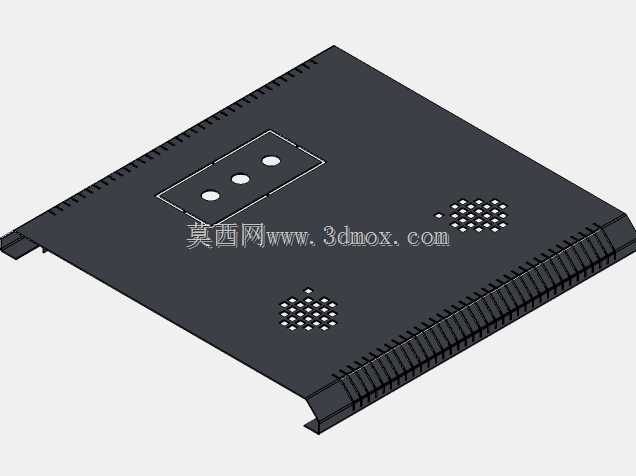

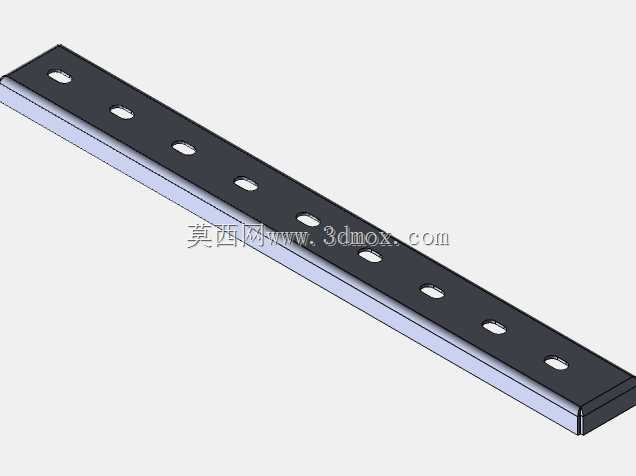

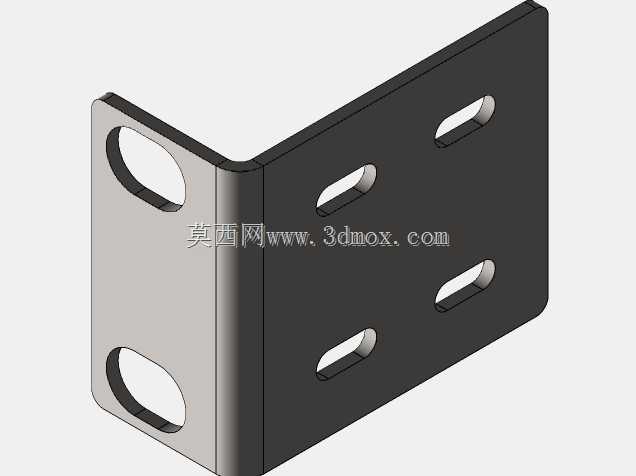

　　玻璃周边的密封胶条在设计时预留了压缩余量，关门后可以有效阻挡车间环境里的浮尘进入柜内，减少设备积灰带来的散热故障风险。内部的安装导轨做了可调节深度设计，适配不同进深的标准19英寸设备安装，不管是机架式服务器、工业交换机还是工控机单元，都可以根据设备实际尺寸调整导轨固定位置，不会出现设备突出柜内或者安装后干涉门板的问题；导轨的承重面做了防滑压边处理，设备推入后不会因为机架轻微晃动出现移位，每个导轨位都预留了接地螺柱，方便设备做等电位连接，满足机房用电安全的规范要求。机架顶部预留了三个标准走线开孔，分别对应强电走线、弱电信号走线、光纤布线的通道，开孔边缘都做了橡胶护圈包裹，避免穿线的时候划伤线缆绝缘层，

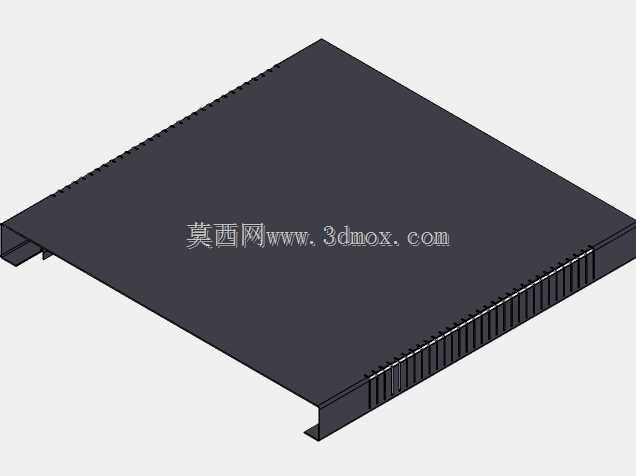

　　顶部的结构加强筋可以承载顶部安装的小型配线架或者散热风扇单元，不会因为顶部附加重物出现顶板凹陷。在安装边界的尺寸规划上，整体高度对应24U标准安装单元，满足常规机房层高下的设备部署要求，宽度严格遵循19英寸机架的安装标准，和市面上绝大多数标准机架配件通用，不用单独定制安装附件；深度方向预留了前后走线空间，设备安装完成后，前部预留的操作空间足够运维人员插拔线缆、更换硬盘，后部的走线空间可以容纳冗余线缆整理绑扎，不会出现线缆挤压影响设备散热的情况。框架的侧面板采用快拆式结构设计，通过侧边的弹簧卡扣固定，需要做设备侧方接线或者内部线缆整理的时候，不需要借助工具就能直接拆卸侧面板，相比螺丝固定的侧面板能节省不少运维操作时间；

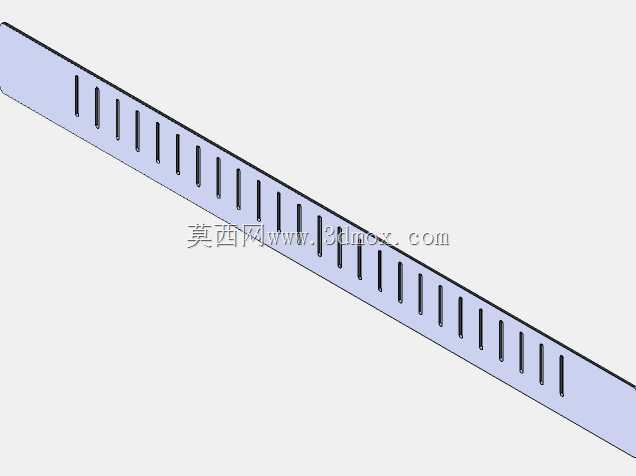

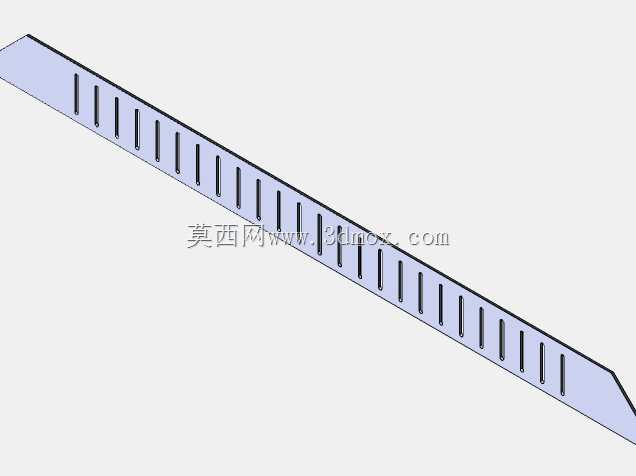

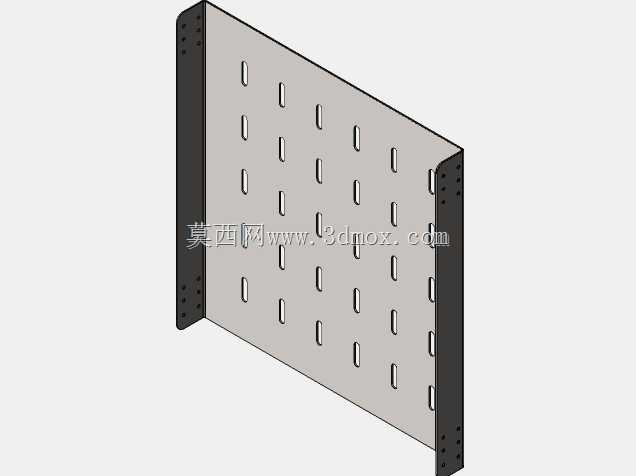

　　侧面板上预留的通风孔阵列做了错位排布，既可以保证柜内空气流通形成散热风道，又能避免外部异物直接掉入柜内接触带电部件。底部的框架横梁做了加高处理，即使机房地面存在轻微积水或者清洁时地面溅水，也不会让水直接漫入柜内接触底部安装的设备，脚轮的安装座采用加厚焊接结构，单轮承重满足整柜满配设备时的移动需求，不会因为长期承重出现脚轮脱落或者支架变形的问题。门板的锁具采用通用型机柜锁，和同区域其他机柜的钥匙可以通用管理，减少运维人员需要携带的钥匙数量，门板的铰链做了180度开合设计，完全开门后不会遮挡旁边机柜的操作空间，在密集排布的机柜列里也能顺利完成设备安装和维护操作。内部配套的托盘采用冲孔金属板制作，既可以承托非机架式安装的小型设备，冲孔结构也不会阻挡柜内的冷热空气流通，避免局部热量堆积，托盘的安装位同样可以根据需求调整高度，适配不同尺寸的非标准设备安置需求。整个机架的结构设计没有多余的装饰性部件，所有结构特征都围绕实际使用中的安装、运维、散热、安全需求做规划，钣金折弯的工艺性也做了提前考量，所有折弯圆角都匹配常规钣金加工的刀具参数，不需要特殊定制刀具就能完成加工，焊接位置都设计在内侧隐蔽处，外部看不到明显的焊疤，喷涂后整体外观整洁统一，适合在机房、车间控制室、实验室测试区这类对设备规整度有要求的场景使用。
