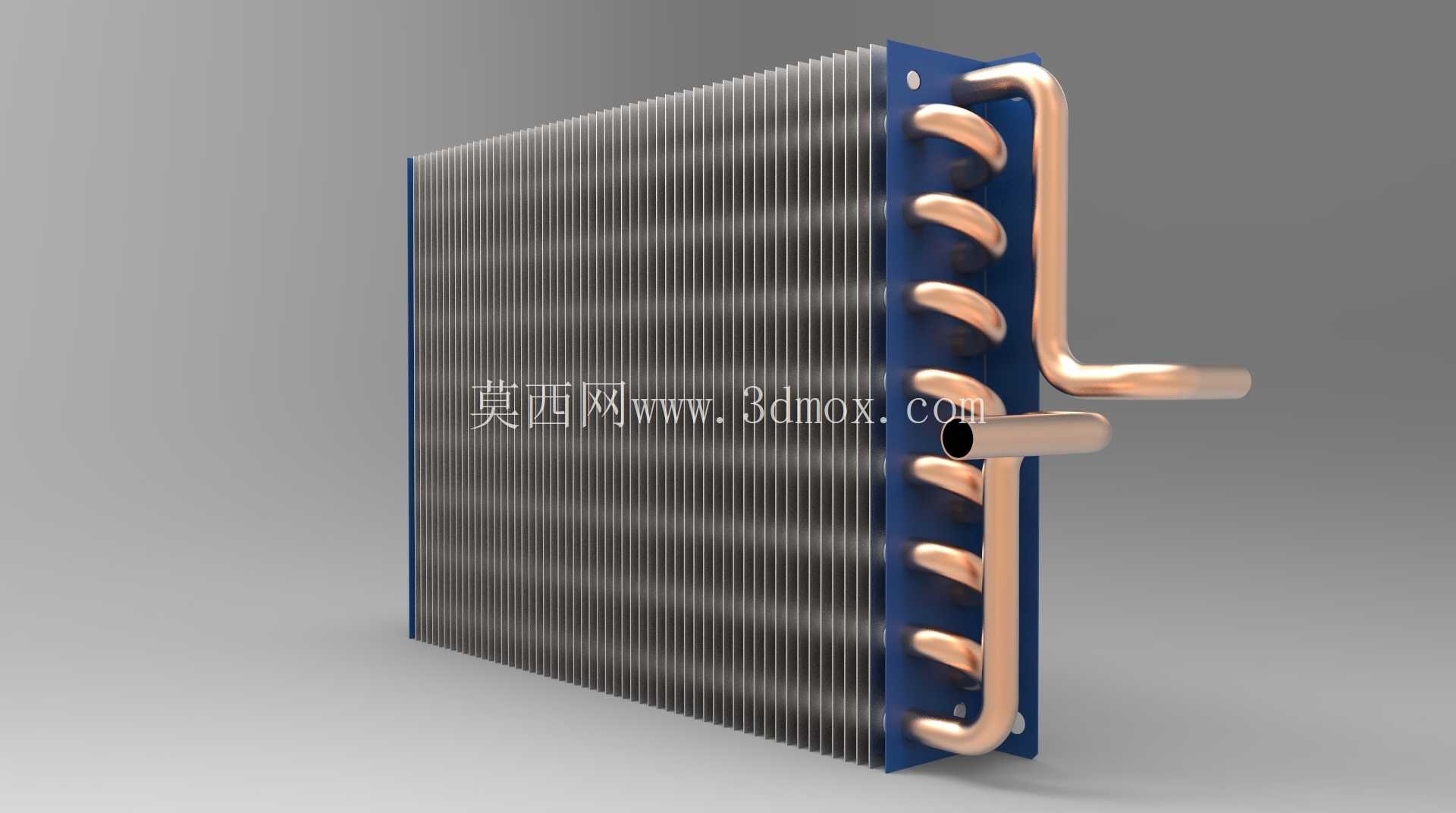

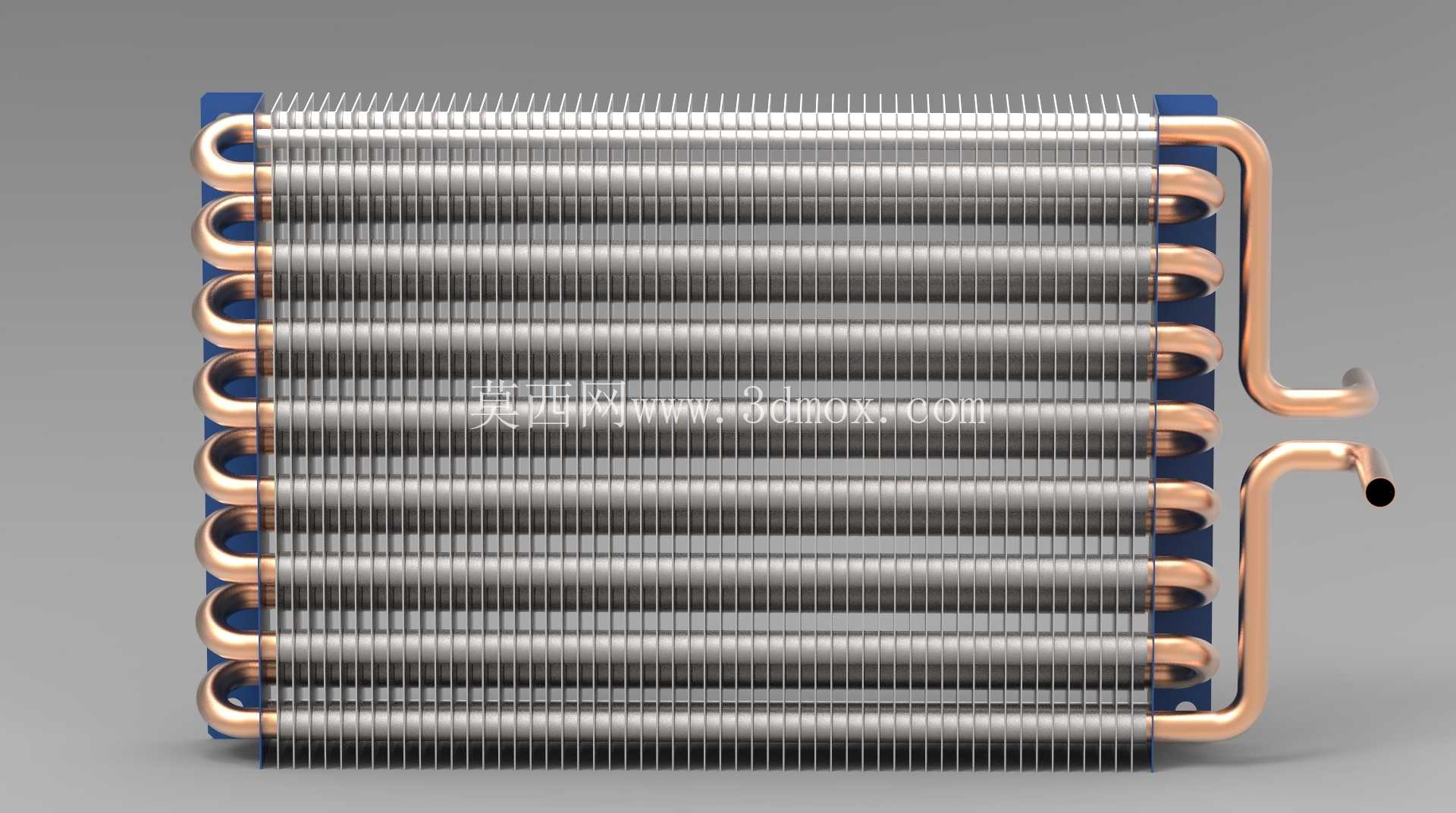

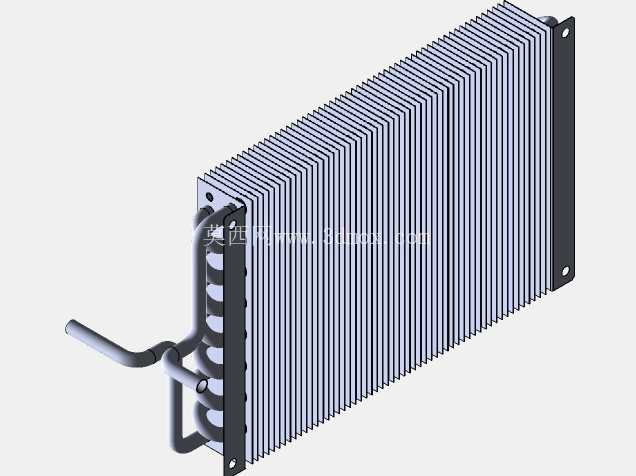

空调制冷系统用8P-2R翅片式热水盘管结构

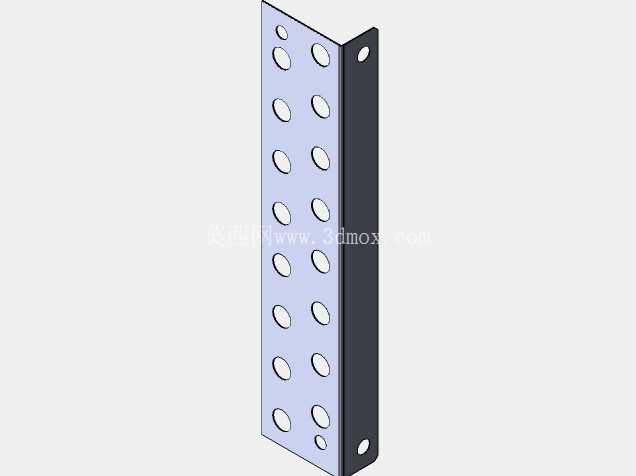

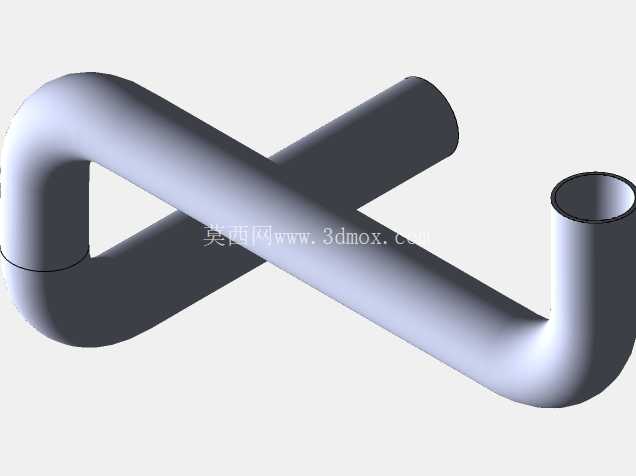

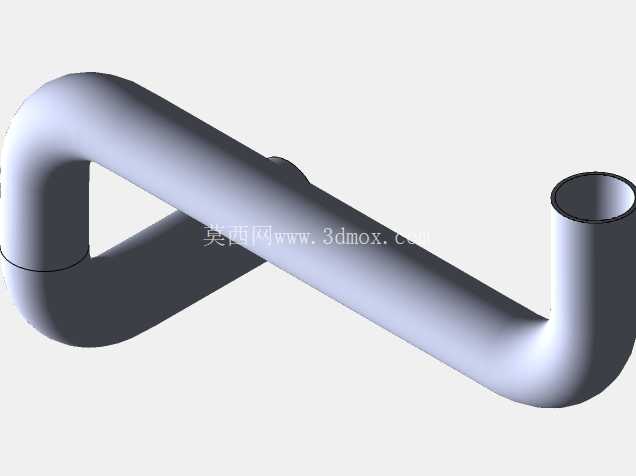

　　在中小型风冷冷水机组、单元式空调柜机、恒温恒湿试验设备的换热回路里，这类翅片式热水盘管承担着冷媒与空气侧的热量交换核心职能，区别于常规走水的表冷盘管，这款8P-2R规格的盘管采用紫铜弯管搭配铝制平直翅片的结构，既可以作为制冷循环的蒸发器使用，也可在热泵工况下切换为冷凝侧换热单元，适配多工况下的换热需求。从结构设计逻辑来看，盘管的端板采用1.5mm厚镀锌钢板冲压成型，预先冲出与铜管外径匹配的定位孔，保证穿管过程中铜管排列的直线度，避免翅片组穿装时出现翅片倒伏、铜管变形的问题；紫铜管采用9.52mm外径的TP2紫铜材质，弯管段采用小曲率半径冷弯工艺，弯管处的壁厚减薄率控制在8%以内，既保证管路内部冷媒流动的通畅性，也避免长期运行过程中弯管位置出现应力开裂、冷媒泄漏的隐患。

　　翅片采用0.115mm厚的亲水铝箔冲压成型，片距控制在1.8mm，在保证空气流通阻力处于合理区间的前提下，最大化拓展空气侧的换热面积，翅片上冲压的翻边结构在穿管后与铜管紧密贴合，经过机械胀管工艺处理后，铜管与翅片的接触热阻被控制在极低水平，避免长期运行后因热胀冷缩出现翅片松动、换热效率衰减的问题。从安装边界来看，这款盘管的整体外形为长方体结构，端板上预留的安装孔位采用通用化尺寸设计，可以直接适配同冷量段标准空调机组的蒸发器安装位，不需要额外修改机组框架结构；进出液管的伸出长度、弯折角度经过标准化设计，对接机组冷媒管路时不需要额外调整管路走向，减少现场安装的配管工作量。

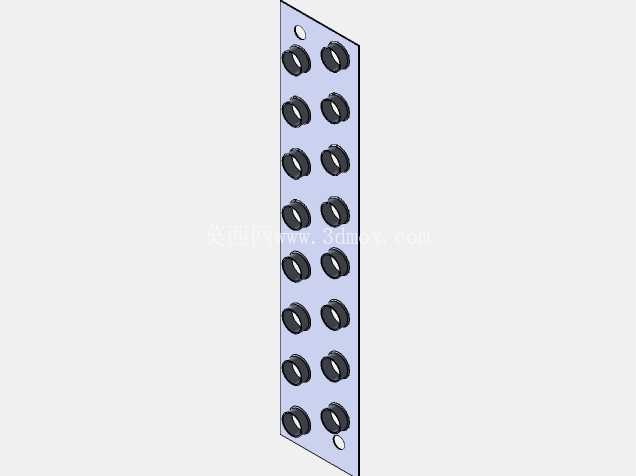

　　在实际应用场景中，这类盘管常被用于V型风冷冷水机的换热模块、单元式空调柜机的室内侧换热段、小型工业冷水机的冷凝单元，当设备运行在制冷工况时，低温低压的冷媒在铜管内部流动，通过管壁与翅片将冷量传递给流经翅片间隙的空气，实现对送风气流的降温处理；当运行在热泵制热工况时，高温高压的冷媒在管内流动，将热量传递给空气流，实现送风升温。设计过程中需要重点考量的细节包括：翅片的排列方向需要与机组内部的气流方向保持垂直，保证气流可以均匀穿过整个翅片组，避免出现换热死角；铜管的回路排布采用2回路设计，匹配8匹制冷量下的冷媒流量需求，保证每个回路的冷媒流量分配均匀，避免出现部分管路冷媒流量不足导致的换热效率下降、回油不畅等问题；端板与铜管接触的位置采用橡胶密封圈做隔振处理，避免机组运行过程中风机振动传递到铜管位置，长期振动导致铜管焊缝开裂。

　　另外，盘管的翅片组在组装完成后会经过整体检漏工序，保证在2.5MPa的气压下无泄漏点，满足制冷系统的承压要求；表面经过钝化处理，具备一定的防腐蚀能力，可以适配普通办公、工业厂房等常规使用场景，若用于沿海高腐蚀环境，则需要更换为防腐涂层翅片与不锈钢端板的定制版本。从建模实现的角度来看，这款盘管的三维建模需要重点还原翅片的排列规律、铜管的弯折路径、端板的安装孔位细节，尤其是弯管段的曲率、进出管的相对位置需要与实际加工尺寸完全一致，避免后续做机组装配干涉检查时出现尺寸偏差；翅片部分可以采用阵列特征实现，同时需要还原翅片上的冲片纹理、翻边结构，保证模型与实物的结构一致性，为后续的机组装配模拟、气流仿真分析提供准确的模型基础。
