带自动换刀结构的封闭式精雕加工设备

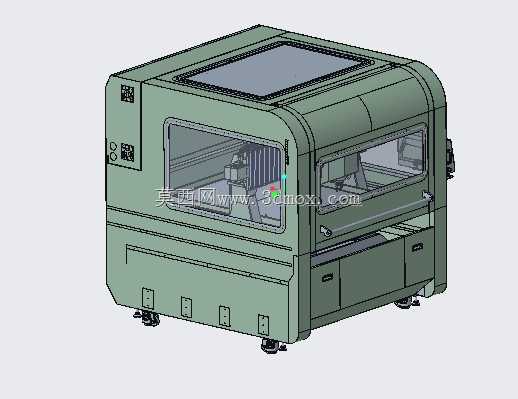

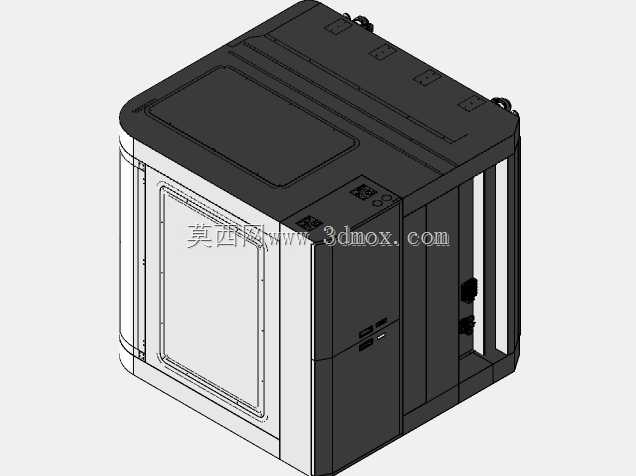

　　这款封闭式加工设备的三维结构设计，核心围绕中小型精密加工场景的实际生产需求搭建，常见于五金小件精雕、亚克力板材切割、小型模具型腔加工等生产环节，适配广告标识制作、小型五金零件加工、工艺礼品雕刻等细分领域的加工需求。设备整体采用全封闭外罩结构，设计阶段优先考虑加工过程中的切削液飞溅防护、切屑收集以及加工噪音阻隔，外罩正面设置大面积透明观察窗，方便操作人员实时观察内部加工状态，观察窗边框做了密封压边处理，避免高速加工时切屑从缝隙飞出。机身顶部预留透明检修视窗，日常维护时无需完全拆解外罩即可观察顶部传动部件的运行状态，外罩侧面设置可开启检修门，门体配备安全联锁触发结构，门体开启时设备自动切断主轴运行动力，符合加工设备的安全防护要求。

　　设备底部配置可调式支撑脚轮，兼顾设备移位便利性与安装调平需求，支撑脚的调节行程预留足够余量，可适配车间地面不平整的安装场景，安装时无需额外制作高精度安装基础，普通硬化车间地面即可完成部署。机身下部设置抽拉式切屑收集仓，加工产生的切屑随切削液冲刷进入收集仓，日常清理时只需抽出仓体即可完成切屑清运，无需打开设备主防护门，降低日常维护的工作量。从结构设计逻辑来看，外罩的钣金折弯件全部做了圆角过渡处理，避免尖锐边角造成操作人员磕碰伤害，外罩钣金的拼接处采用隐藏式螺栓连接，外表面无突出的紧固件，既提升外观整洁度，也避免加工过程中挂附切屑、残留切削液。设备正面操作侧预留操作面板安装位，可根据实际需求搭配触控式操作屏或者物理按键面板，

　　操作位高度符合人体站立操作的舒适区间，操作人员长时间值守操作不易产生疲劳。内部加工腔的空间布局围绕900*600mm的加工行程设计，自动换刀结构的刀库布置在加工腔侧部，换刀动作路径避开工件装夹区域，换刀过程中不会与工装夹具产生运动干涉，刀库容量可根据加工需求适配不同数量的刀位，满足多工序连续加工的换刀需求。外罩的观察窗采用耐冲击透明板材，可承受加工过程中意外飞出的碎切屑冲击，不会出现碎裂飞溅的风险，观察窗内侧预留刮屑板安装位，长期使用后可通过外置操作手柄清理观察窗内侧附着的切削液雾与切屑粉尘，保持观察视野清晰。设备的电气柜集成布置在机身侧部的封闭腔体内，与加工腔做完全密封隔离，避免切削液、切屑粉尘进入电气腔造成电气元件短路故障，

　　电气腔预留散热通风口，通风口配备防尘过滤棉，兼顾散热与防尘需求。机身整体的焊接底座做了时效处理设计，建模时预留了应力消除后的加工余量，避免长期使用后底座变形影响加工精度，外罩钣金与内部机架的连接全部采用可调式安装结构，装配时可微调外罩的位置，保证各扇门体的开合间隙均匀，密封胶条的压缩量一致，达到良好的密封防护效果。设备的进料口可根据加工需求选配前侧自动开门结构或者侧部进料结构，适配自动化生产线的上下料对接需求，无需人工频繁开关防护门即可完成工件上下料，提升批量加工的生产效率。
